par Michel Vonlanthen HB9AFO

26 septembre 2023

Quelques antennes et accessoires que j'utilise ou ai utilisé.



430 MHz

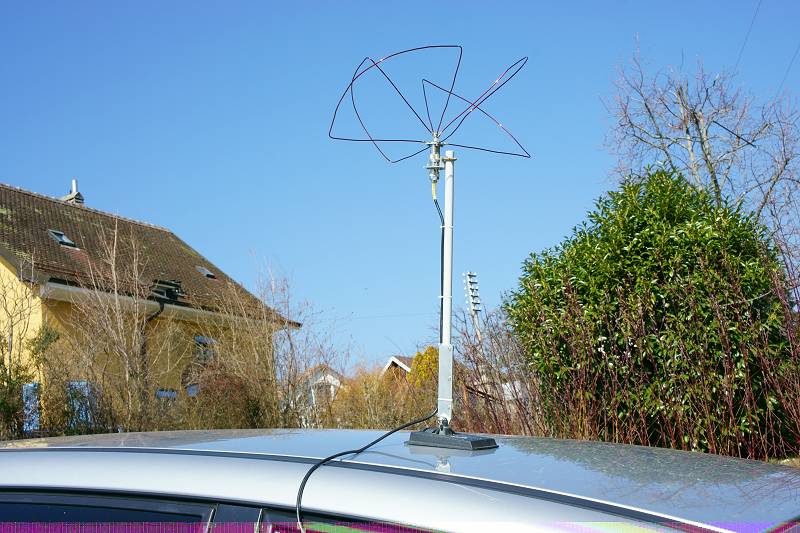

Trèfle à 4

Ce qu'il y a de mieux pour le mobile (2 polarisations)



Description détaillée







Afin d'avoir une idée de l'efficacité de quelques antennes, j'en ai construit quatre, montées chacune sur le même mât de PVC 15mm fixé sur le toit de la voiture par un socle magnétique de récupération. Dans tous les cas j'ai utilisé du câble TV satellite 75 Ohms équipé de fiches F. J'ai parcouru à chaque fois le même circuit dans le vieux village de Bussigny où les rues sont étroites entre les maisons. L'émetteur se trouvait dans la voiture, la caméra fixée sur un ancien pieds de caméra super 8 avec 2 ventouses contre le pare-brise et un pied vertical. L'émetteur déposé sur le siège passager avant et l'antenne sur le toit. A la réception, il y avait simplement un récepteur TNT standard Strong 8105 relié à une antenne discone sur le toit. Pas de préamplificateur. Les images reçues étaient enregistrée sur un disque dur externe ce qui me permettait de contrôler la réception après mon retour dans le shack.



La première antenne, un quart d'onde vertical (ground plane) s'est avéré la moins performante. Mais les différences ne furent pas énormes mais tout de même nettes. Seconde antenne une Slim-Jim montée à l'intérieur d'un tube PVC d'électricien sans affinage de l'impédance ni de la fréquence de résonance.



Troisième, la meilleure, également une Slim-Jim mais montée cette fois à l'extérieur du tube PVC de 15 mm. J'ai optimalisé l'impédance et la fréquence de résonance au moyen de mon analyseur de spectre Rigol et de son générateur tracking. Le croquis illustre bien la facilité de construction désarmante de cette antenne.  La Slim-Jim est une antenne en J (appelée J-pole) dont on a prolongé le radiateur demi-onde de façon à former une sorte de dipôle trombone replié.



La Fabrication est très simple:

  • Couper une tube PVC d'électricien de 15 mm de diamètre en une longueur de 65 cm.

  • A partir du haut du tube, y percer 4 trous traversants de 2mm pour y faire passer le fil de cuivre de 2 mm de diamètre: à 20 mm, à 343 mm, à 349 mm et à 494 mm.

  • Ensuite couper le fil de cuivre à la longueur de 1 mètre.

  • Ensuite insérez ce fil dans les trous, commencer par le trou C du bas, puis B et replier la partie "stub" de 165 mm vers le haut en plaquant le fil au maximum contre le tube PVC. Terminer en enfilant l'extrémité du fil dans le trou A, en repliant l'extrémité à 90 degrés de façon à ce que le fil entre dans le trou sur environ 2 mm.

  • Il reste ensuite la grande longueur de fil à enfiler dans le trou D, puis E, pour terminer en enfilant l'extrémité dans le trou F, de la même façon que pour le trou A.

  • Il reste ensuite à sécuriser le fil au moyen de 2 tours de scotch autour du tub PVC, sur les trous A et F.

  • Le câble coaxial est à souder sur le stub du bas en le passant soit à l'intérieur du tube PVC soit à l'extérieur. J'ai choisi cette seconde option pour ma part car je désirais optimaliser l'adaptation du câble à l'antenne. Cela se fait en faisant varier la hauteur de la connexion sur le stub. A partir du bas, 35 mm correspond à une impédance de 50 Ohms (pour du câble RG58-U par exemple) et 57 mm pour 75 Ohms (pour du câble 75 Ohms TV satellite).

  • Attention, l'âme du câble coaxial va sur la partie gauche du stub sur le croquis et la masse sur la partie droite, le stub d'adaptation d'impédance de 165 mm.

Idéalement la partie inférieure du fil de cuivre, qui passe dans les trous B et C, devrait être reliée à la masse, donc au mât métallique qui supporte l'antenne. C'est mieux car l'antenne est ainsi moins sensible aux effets de main, mais pas indispensable. Dans mon cas, le mât est aussi du tube de PVC de 15 mm, donc isolé.



Le fait de compléter l'antenne en J par une sorte de trombone (entre les points D, E et F) abaisse d'une dizaine de degrés le lobe de rayonnement vertical de l'antenne ce qui augmente son gain à l'horizontale par rapport à la J pole.

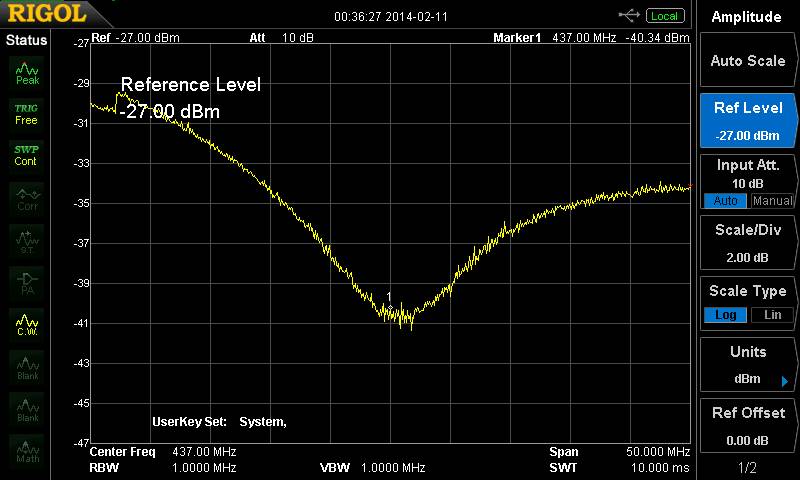

La courbe du Taux d'Ondes Stationnaires a l'allure ci-contre. L'entier de la bande 430-440 MHz est en-dessous de 1:2. A noter qu'il est assez difficile de faire une mesure précise car l'effet de main est important, mais c'est l'allure de la courbe qui compte, pas sa valeur absolue sur l'analyseur.



J'ai encore testé une quatrième antenne, un dipôle replié récupéré sur une antenne TV UHF. Son efficacité est légèrement inférieure à celle de la Slim-Jim du croquis.



Durant les tests, il m'est arrivé une petite farce: lors du test de la Slim-Jim optimalisée du croquis, je devais obtenir en théorie de meilleurs résultats qu'avec la première Slim-Jim, qui n'était optimalisée ni en fréquence ni en impédance. Et c'est le contraire qui s'est produit, l'antenne avait une très faible efficacité et j'ai perdu le signal très rapidement après être parti du QRA. Après investigation, il s'est avéré que ce n'est pas l'antenne qui avait un problème mais l'antenne de réception du QRA, dont le connecteur avait un faux contact!



Les puristes pourraient encore compléter l'antenne avec un balun car l'antenne est symétrique et le câble coaxial asymétrique ce qui fait que du courant HF pourrait se propager sur la gaine du câble. Pour ce faire, il suffit de faire faire 5 spires sur un diamètre de 5-10 cm au câble coaxial. Cela formera une self qui stoppera le courant de gaine. Celle-ci devra se trouver près possible du point où le câble attaque l'antenne.



La Slim-Jim, une antenne 430 MHz verticale facile à construire et qui ne coûte quasiment rien !




1.2 GHz








2.4 GHz



Antenne plate



MA-WA25-DP17

       Spécifications





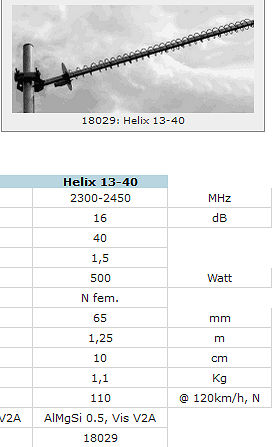

Antenne hélice Wimo



   Spécifications





Antenne Flexa Yagi









Antenne patch (développée par HB9RKR)



Circuit-imprimé double-face FR4 (1,6mm)



   Description





Feed cornet (Copie du cornet d'une antenne Tonna yagi)





Ce guide d'onde est un parallélipipède rectangulaire de 95 x 43 x 91 mm construit avec du circuit-imprimé double-face (sauf l'arrière) de 1,5 mm d'épaisseur de type FR4. Centré sur le grand côté, à 30 mm du fond (un quart d'onde), se trouve la probe qui capte la HF. C'est un simple fil argenté de 1 mm de 29 mm de long (un quart d'onde à 2300 MHz) soudé sur une prise châssis SMA. Le TOS est de 1,5:1, centré sur 2360 MHz mais le TOS est quasiment constant entre 2300 et 2400 MHz.





Cornet monté sur la parabole Fuba 85cm




Le cornet 2400 MHz suivi d'un préampli à faible bruit DB6NT devant un HackRF

Hélas pas de balise 2400 MHz à la Dôle pour faire des essais




5.7 GHz

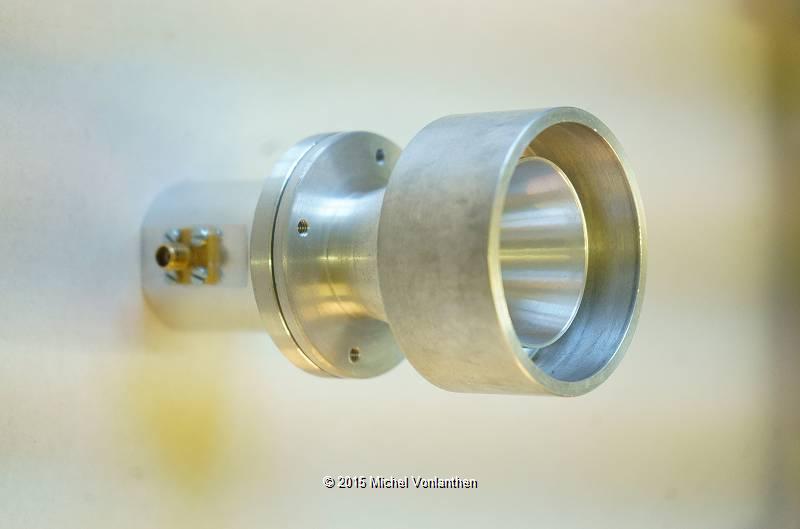

Feed SQG 5.7 GHz (groupir de F4DRU)

SQG = "Structure Qualified as Genial" (brevet CNET), conçue pour illuminer une parabole offset



Mesures de F5DQK





Feed SQG sur parabole Fuba 85 cm: 17dB sur la balise HB9G avec le HackRF nu et 50dB avec l'Adalm Pluto.

Dans les deux avec le logiciel SDR-Console V3.3

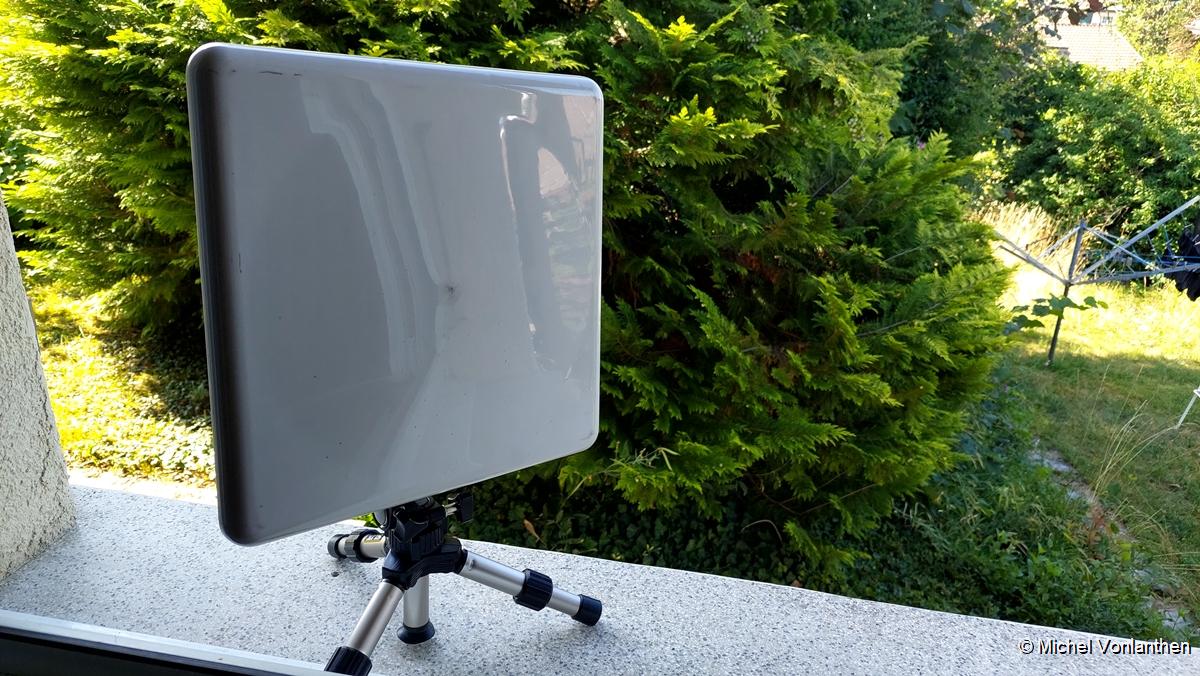

Antenne plate



Achetée sur Ebay il y a quelques années, vendeur israélien


MTI Wireless Edge: https://www.mtiwe.com/?CategoryID=238

Antenna 5.725-5.875 GHz

MT-485024/C/A





Montage avec un taraudage de 3/4 pouce pour pouvoir fixer l'antenne sur un pieds de photo. Le convertisseur 5.7GHz de DG0VE est fixé provisoirement à l'arrière. La balise 5.7 HB9G arrive 28-30dB sur la fenêtre.






10 GHz



Offset Cahors SMC 100

  • Fibre

  • 92 x 102 cm

  • Gain = 39,7 dB à 12 GHz

  • f/d = 0,65

  • Rendement: 70%



   Spécifications





Cornet RTC



   Spécifications





Antenne plate (FPA25-104V1722)

  • Gain 22 dB

  • de 10,15 et 10,65 GHz

  • TOS de 1.5

  • Pmax = 10W

  Spécifications





Feed SQG 10 GHz (groupir de F4DRU)

SQG = "Structure Qualified as Genial" (brevet CNET), conçue pour illuminer une parabole offset



Mesures de F5DQK











Feed W1GHZ 10 et 24 GHz





Feed W1GHZ          Le même avec mon SQG 10GHz



La sortie 10GHz se fait par une prise SMA alors que la 24GHz est sur guide d'onde

La documentation de W1GHz: https://rvhfg.org/wpr/w1ghz-dual-band-dish-feed/

Il m'a coûté 310 CHF tout compris (via HB9TLX).

C'est une superbe réalisation du Rochester VHF Group!






24 GHz



Parabole offset Fuba

  • Aluminium

  • 85 x 85 cm

  • Gain = 39 dB à 12GHz

  • Site = 0-90 degrés (c'est rare)



 Spécifications





Avec son support de feed réglable et multibande



La glissière permet de recevoir n'importe-quel feed

et d'ajuster la distance focale au mieux

Cornet cylindrique:
48dB
sur la balise HB9G

avec le convertisseur Alcatel

et le préampli à faible souffle DB6NT

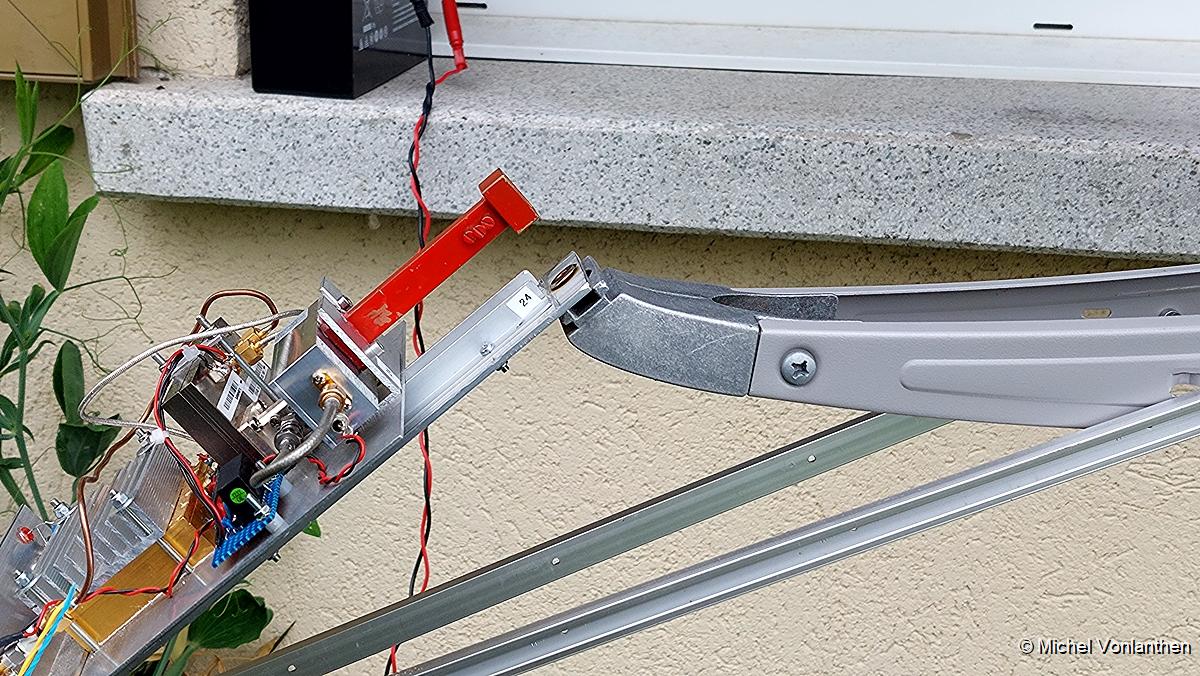

Cornet rouge:

48dB sur la balise HB9G

avec le convertisseur Alcatel

et le préampli à faible souffle DB6NT

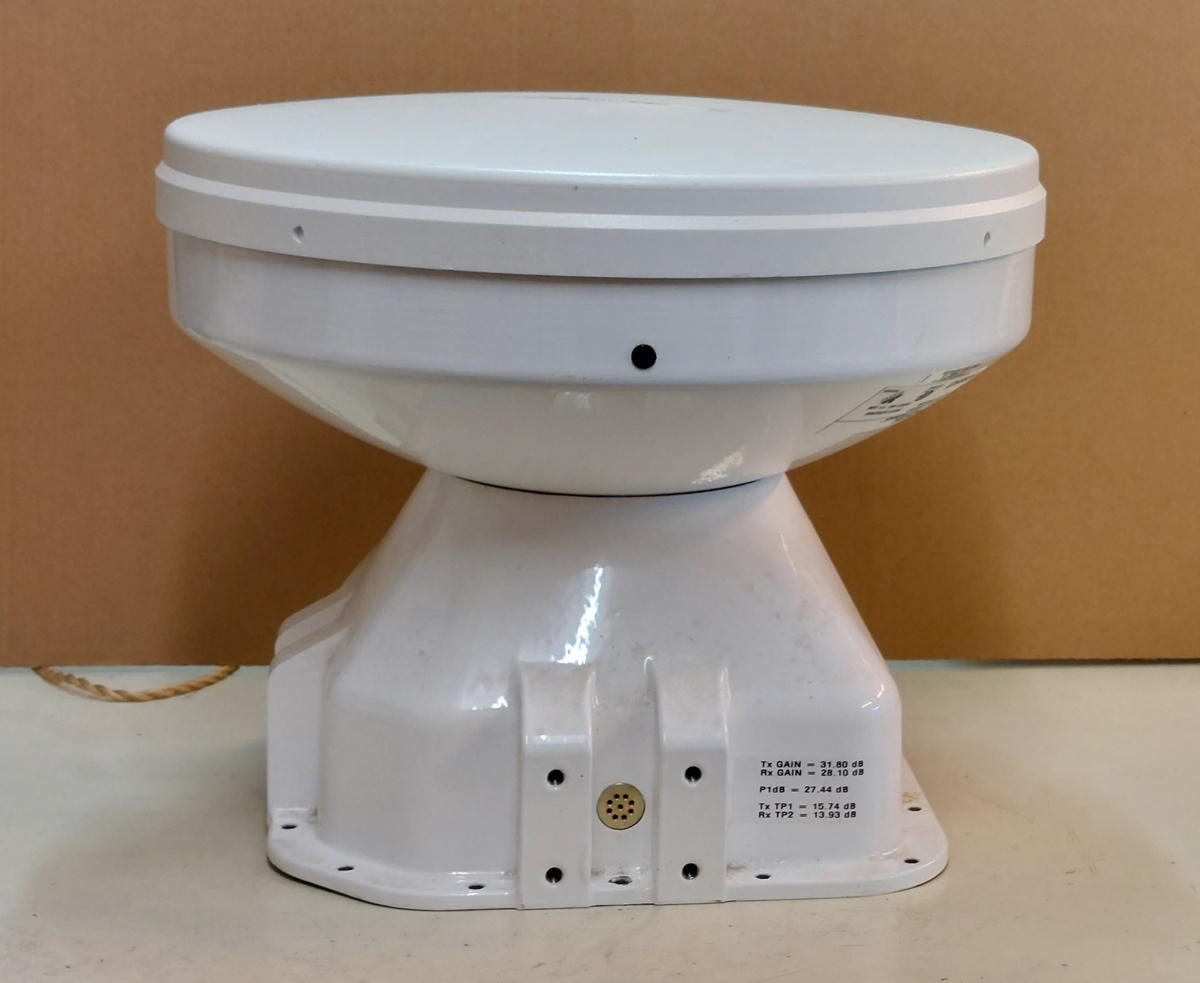

Parabole Nortel

  • Fréquence: 24,25-26,5 GHz

  • Gain minimum: 35,5 dBi

  • Largeur du faisceau: 2,6 degrés

  • Polarisation: vertical ou horizontal selon la fixation mécanique

  • Attaque: guide WR-42

  • Discrimination cross-polarisation: 30 dB

  • Diamètre: 35 cm

  • Fixation: 4 vis

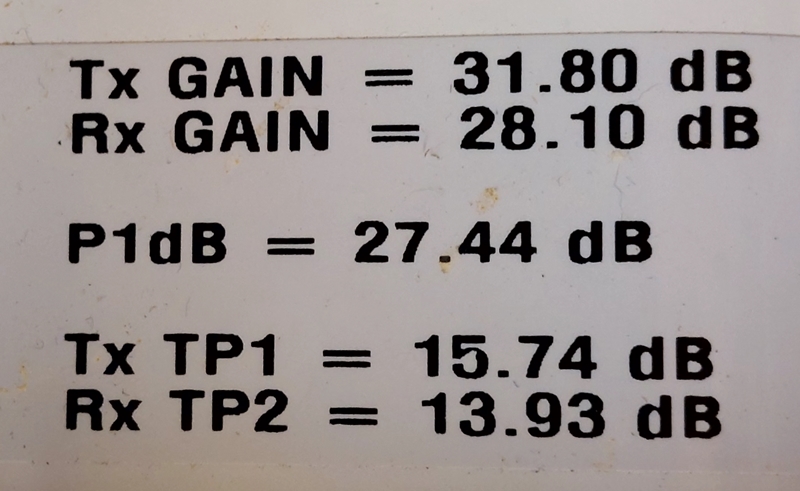

  • Etiquette 1  /  étiquette 2  /  étiquette 3

















(Par 100m à 1,2 GHz)



RG-58

65 dB

diam 5.0 mm



Aircell 5

38 dB

diam 5,0 mm

Le meilleur des câbles de 5mm de diamètre. On peut utiliser les fiches à sertir du RG-58

RG-213/U

30 dB

diam 10,3 mm

Spécifications

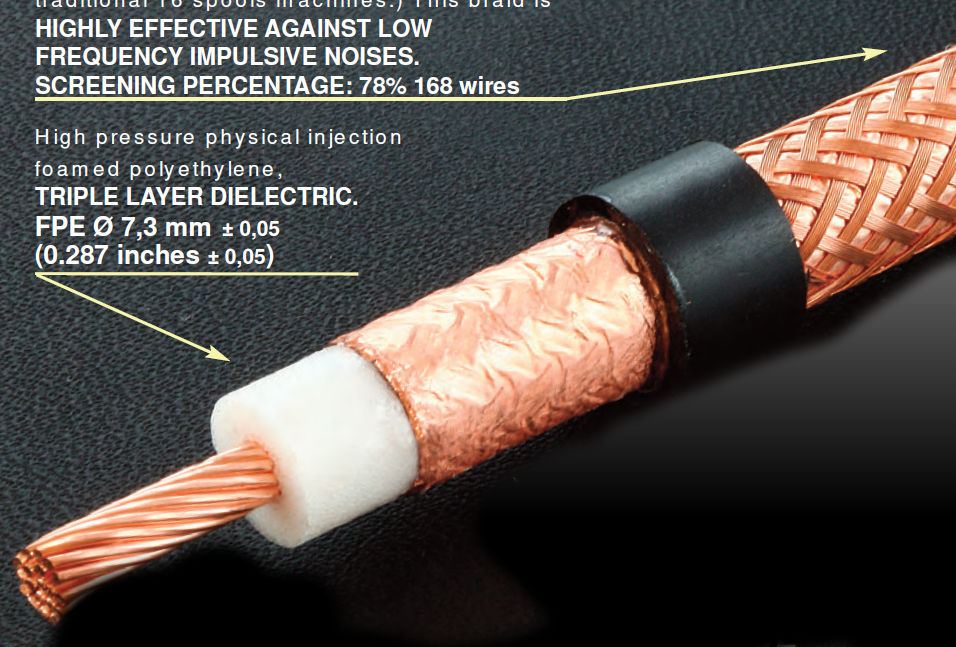

Hyperflex 10

15 dB

diam 10,3 mm

Spécifications




Conversion dBm-Watts



Tableau de F1LVO
