WAVELAB 23GHz RADIO LINK

Par Michel Vonlanthen HB9AFO



Mis à jour le 9 mars 2024



20240226_Carte PA0MHE

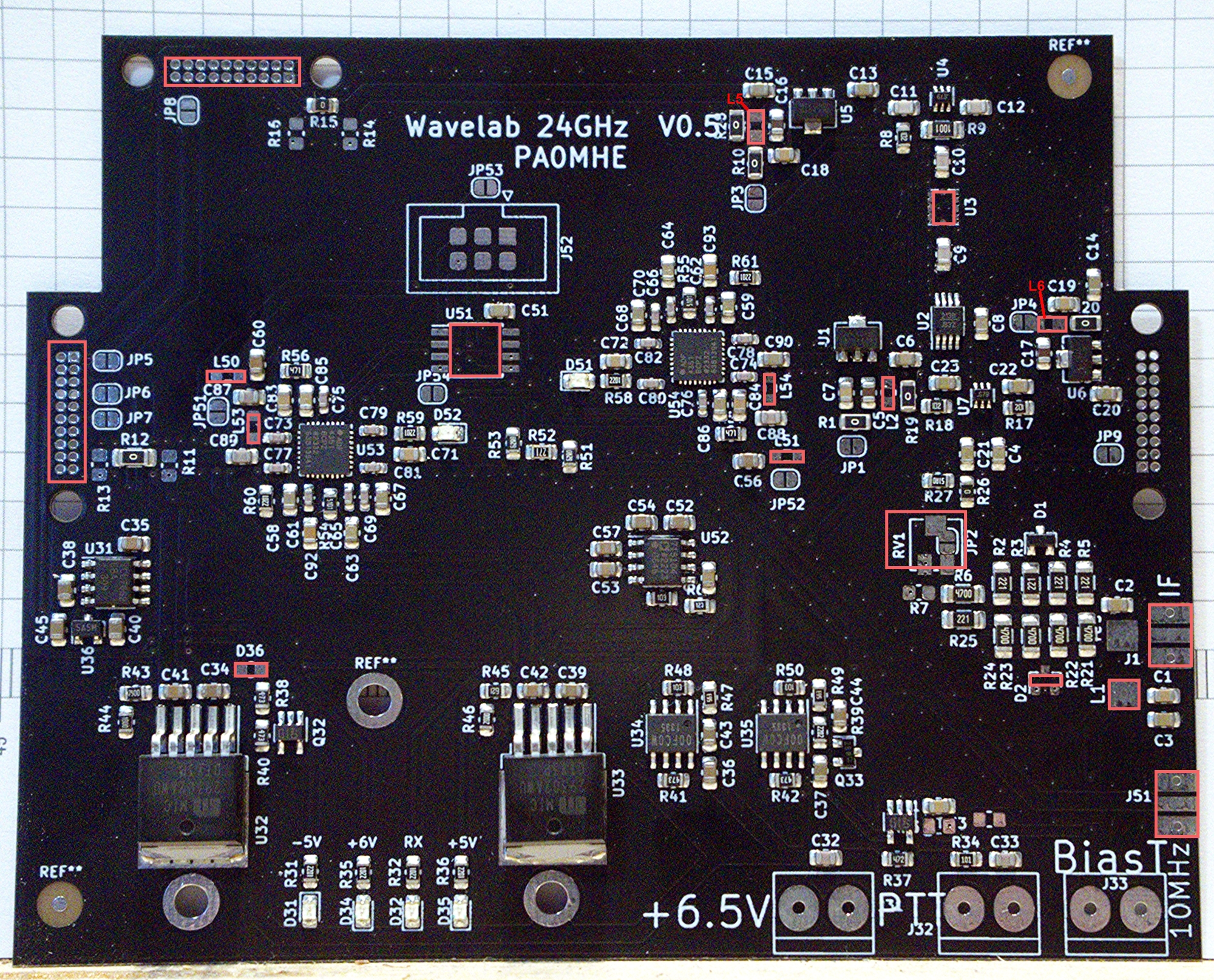

Wavelab 24GHz Vo.5 PA0MHE: composants à souder



Quelques trucs pour souder les composants (NTMS site, ver 1)



Check liste pour la mise en service (NTMS site, V3, janvier 2024, )





Peut être utilisé comme module complémentaire pour le transverter Wavelab 23X1008XP, qui était disponible en 2021-2022 sur www.ebay.pl  chez bisonelectronics-sp2jyr.



Le module convertit la sortie du transverter Wavelab de 2364 MHz à 432 MHz (ou 144). Il génère également la fréquence de 1807 MHz destinée à attaquer le multiplicateur par 12 du Wavelab. Le module nécessite un signal de référence externe de 10 MHz.



En résumé:

  1. Il génère toutes les tensions nécessaires au module wavelab et aux circuits supplémentaires

  2. Il est alimenté par une seule entrée externe de 6,5 à 7 volts

  3. Le premier OL à 1807 MHz pour piloter le multiplicateur LO 12x du transverter Wavelab

  4. Les premiers amplis FI TX et RX et premier filtre passe-bande FI (2364 MHz)

  5. Le mélangeur de conversion up/down de la première FI (2364 MHz) à la deuxième FI (432 ou 144 MHz)

  6. Le deuxième LO (~ 2,2 GHz) pour le convertisseur 2364 à 432 MHz (ou 144)

  7. Les deux atténuateurs FI

  8. Le microcontrôleur ATTINY85 qui contrôle les deux synthés ADF4351



Carte PA0MHE reçue de KM5PO (North Texas Microwaves Society), avec les composants alternatifs et le processeur ATTINY85 (data sheet) programmé pour les fréquences européennes (avec l'environnement Arduino):



Entrée-sortie = 24'048 MHz (gamme européenne)   et FI = 432 MHz (pour moi)





Liste des composants V.05


Designation
Footprint Qté Valeur
C1
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
1 res 1n
C10, C11, C12, C13, C16, C17, C20, C9, C90
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
9 10p
C14, C15, C6, C71, C72
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
5 1n
C18, C19, C7
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
3 1nF
C2, C21, C22, C23, C4, C8
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
6 220p
C3
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
1 res 220p
C31
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
1 res
C32, C33, C87, C88
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
4 100p
C34, C35, C36, C37, C39, C41, C42, C43, C44, C45, C52, C54, C56, C57, C60
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
15 10u
C38, C40
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
2 22u
C5, C89
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
2 22p
C51, C58, C59, C63, C64, C67, C68
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
7 100n
C53, C55
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
2 1u
C61, C62, C65, C66, C69, C70
C_0603_1608Metric_Pad1.08x0.95mm_HandSolder
6 10p
C73, C74, C75, C76, C77, C78, C79, C80, C81, C82
C_0603_1608Metric_Pad1.08x0.95mm_HandSolder
10 100p
C83, C84
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
2 47n
C85, C86
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
2 3n3
C92, C93
C_0805_2012Metric_Pad1.18x1.45mm_HandSolder
2 470p
D1 SOT-23 1 BAV99
D2 SOT-23 1 opt
D31, D32, D34, D35, D51, D52
LED_0805_2012Metric_Pad1.15x1.40mm_HandSolder
6 LED
D33, R11, R13, R14, R16, R33, R48, R50, R7
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
9 res
D36
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
1 5V1
J1
SMA_side_PCB
1
Conn_Coaxial
J2
PinHeader_24GHz-NP
1 Conn_LO
J3
PinHeader_24GHz-NP
1
Conn_TXIF
J31
KF301-2P-NP
1 7.5V
J32
KF301-2P-NP
1 PTT
J33
KF301-2P-NP
1 Bias-T
J4
PinHeader_24GHz-NP
1
Conn_RXIF
J51
SMA_side_PCB
1
SMA 10MHz
J52
IDC-Header_2x03_P2.54mm_SMD
1 ICSP
L1
AirCoilSMD
1 res
L2, L5, L6
L_0805_2012Metric_Pad1.15x1.40mm_HandSolder
3 33n
L50, L51
L_0805_2012Metric_Pad1.05x1.20mm_HandSolder
2 100u
L53, L54
L_0805_2012Metric_Pad1.05x1.20mm_HandSolder
2 3n9
Q31, Q32
SOT-25_HandSoldering
2
FMG1AT148
Q33 SOT-23 1 BC849
R1, R10
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
2 12R
R12
R_1206_3216Metric_Pad1.30x1.75mm_HandSolder
1 0R
R15, R26, R47, R49
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
4 0R
R17, R18, R8
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
3 1K
R19
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
1 68R
R2, R25, R3, R4, R5
R_1206_3216Metric_Pad1.30x1.75mm_HandSolder
5 220R
R20
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
1 10R
R21, R22, R23, R24, R6
R_1206_3216Metric_Pad1.30x1.75mm_HandSolder
5 res
R27
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
1 51R
R28
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
1 150R
R31, R32, R35, R36, R58, R59, R60, R61
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
8 2K2
R34
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
1 100R
R37
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
1 4K7
R38, R40, R41, R42
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
4 47K
R39
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
1 22K
R43
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
1 750R
R44
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
1 180R
R45
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
1 620R
R46
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
1 200R
R51, R53
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
2 62R
R52
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
1 270R
R54, R55
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
2 5K1
R56, R57
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
2 470R
R65
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
1 12K
R66
R_0805_2012Metric_Pad1.20x1.40mm_HandSolder
1 10K
R9
R_1206_3216Metric_Pad1.30x1.75mm_HandSolder
1 1K
RV1
Potentiometer_Vishay_TS53YJ_Vertical
1 res
U1, U5 SOT-89-3 2 SBB3089Z
U2
MSOP-8_3x3mm_P0.65mm
1 HMC213B
U3 LFSN25N 1
LFB2H2G45SG7C093
U31
SOIC-8_3.9x4.9mm_P1.27mm
1 ICL7662
U32, U33
TO-263-5_TabPin6
2 MIC29302
U34, U35
HTSOP-8-1EP_3.9x4.9mm_P1.27mm_EP2.4x3.2mm
2
BD50HC5MEFJ
U36 SOT-23 1 TC5950
U4, U7
SOT-363_SC-70-6
2
AS179-92LF
U51
SOIJ-8_5.3x5.3mm_P1.27mm
1
ATtiny85-20SU
U52
SOIC-8-1EP_3.9x4.9mm_P1.27mm_EP2.29x3mm_ThermalVias
1
ADM7151DZ-3V3
U53, U54
LFCSP-32-1EP_5x5mm_P0.5mm_EP3.1x3.1mm_ThermalVias
2 ADF4351
U6
MGA-86576
1
MGA-86576





As far as I remember there are not much differences between V4 and V5



R65, R66 added as option for U52 ADM7151 (chip shortage)
R36      update service print to "+5V"
U6       changed footprint to MGA-86576 (still possible to mount PGA103+, but less gain)
J31, J32, J33, J1, J2, J3 No solder paste


Maarten PA0MHE





Composants (à souder) arrivés avec la carte



Désignation Valeur
U51 marqué "HB9AFO 432/048" ATTINY85
U3
D2
D36
L2,  L5
L13
L50, L51
L53, L54
RV1 100 Ohms 100 Ohms
3 connecteurs
2 prises SMA







Rf mixer Alimentations ADF




20240220_La carte d'origine






Transverter Wavelab 24GHz: la carte d'origine achetée au Polonais par F9ZG (20 Dollars) et qui fonctionne.
Dessouder l'IC atténuateur, mettre un poussoir TX et on obtient 2 W en sortie (Rolf F9ZG)




20240130_Dernière nouvelles



Il nous manquait l'ads mail de KM5PO:  km5po@aol.com



Il faut envoyer l'argent à Jim KM5PO par Paypal mais il faut le contacter au préalable pour obtenir le prix du port.



Description du print: https://github.com/PA0MHE/Wavelab-24G-Addon-module


Les prints de "Une nouvelle série de prints" ci-dessous tardent à venir. Et même, pourrions-nous dire, à l'ouest rien de nouveau. Pas de nouvelles de notre ami Jim KM5PO. Par contre la liste Excel s'est étoffée: 115 intéressés. Enfin je dis ça, mais je viens de revoir le PDF qui décrit cette carte, j'y ai trouvé beaucoup d'informations nouvelles:



https://www.ntms.org/files/Jul2023/Wavelab%2024%20GHz%20project%20KM5PO%20230526%2050up.pdf



Beaucoup de choses se sont passées depuis la première version de ce document. KM5PO a monté sa station 24GHz:

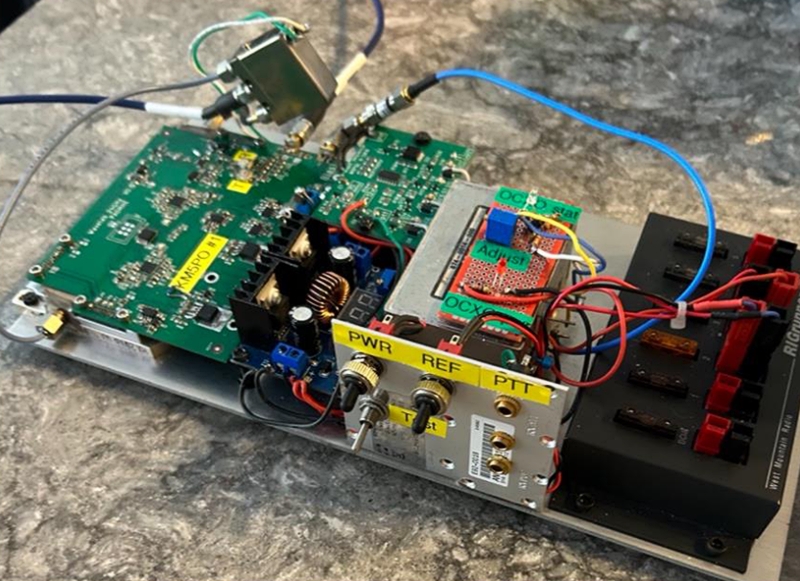

Transverter 24GHz complet de KM5PO





Voici déjà ce qui concerne le board développé par PA0MHE et distribué par la NTMS:





Carte supplémentaire de PA0MHE







https://github.com/PA0MHE/Wavelab-24G-Addon-module





Rf mixer Alimentations ADF





Elle fournit:

  1. Tous les régulateurs de tension nécessaires au module wavelab et aux circuits supplémentaires

  2. Alimenté par une seule entrée externe de 6,5 à 7 volts

  3. Le premier synthétiseur LO (~ 1,8 GHz) pour piloter le multiplicateur LO 12x du module wavelab chaîne

  4. Les premiers amplis IF Tx et Rx et premier filtre passe-bande IF (2364 MHz)

  5. Le mélangeur de conversion up/down de la première FI à la deuxième FI (amateur 144 ou 432 MHz émetteur-récepteur)

  6. Le deuxième synthétiseur LO (~ 2,2 GHz) pour le 1er au 2ème mélangeur de conversion IF

  7. Les deuxièmes atténuateurs IF

  8. Le microcontrôleur ATTINY pour programmer les deux synthés (tous deux ADF4351)

La commande du circuit-imprimé est à faire au groupe NTMS https://www.ntms.org/   (North Texas Microwave Society)


Le forum: https://groups.io/g/Wavelab24GHz

Nouvelles fraîches (février 2024):

Les prints de la commande n°5 sont là. Le coût unitaire est de 72,00 $, ce qui inclut le coût de l'ATTINY85 qui est programmé selon vos spécifications et expédié en pièce détachée avec la carte (port 35-40  $). Il faut envoyer l'argent à Jim KM5PO par Paypal mais il faut le contacter au préalable pour obtenir le prix du port. km5po@aol.com

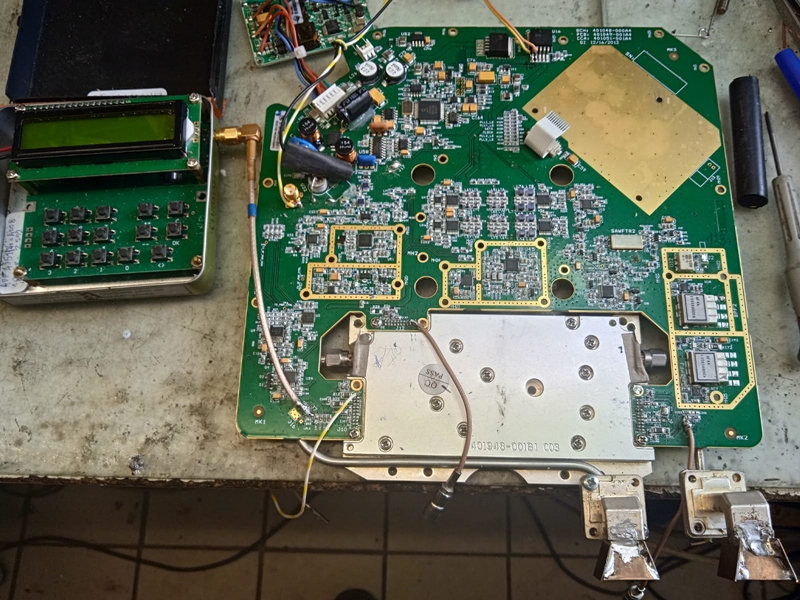

Par contre nouvelle fraîche de Rolf F9ZG, qui a pu se procurer le d'origine (oscillateurs locaux,  alimentations, etc.) mais qui ne correspond pas au transverter qu'il a. Il l'utilise pour les alim et a monté un LO à lui en attendant mieux. D'après lui, le Wavelab est excellent en réception. Il est en train de travailler sur l'émission  mais bute encore sur la question de la transition SMA-guide. Il va s'en tailler une. Le transverter devrait alors directement sortir dans les 2 Watts ce qui est parfait pour notre usage.



Si Dieu le veut (il est d'accord pour le moment), nous allons nous retrouver le 30 mars 2024 à Peyrat-le-Château, le nouveau CJ. Nous prendrons nos équipement DATV 24 GHz et j'espère que nous pourrons discuter du transverter Wavelab et de la DATV sur 24GHz en général.



Infos ici: https://ref03blog.wordpress.com/blomard-2024-vhf-uhf-shf/



73 michel hb9afo


20231203_Une nouvelle série de prints



De Jim KM5PO, North Texas Microwave Society



Le module RF wavelab peut être trouvé sur ebay (il faut choisir la version "XP" du numéro de série) et la carte PCB fournit les fréquences LO (2), toutes l es alimentations nécessaires au module RF et des aspects de contrôle tels que PTT. Il existe plusieurs présentations PDF où le module et le PCB sont décrits (la dernière est ici):
https://www.ntms.org/files/Jul2023/Wavelab%2024%20GHz%20project%20KM5PO%20230526%2050up.pdf


Le PCB arrivera avec presque toutes les pièces en place, mais le fabricant chinois ne stocke pas toutes les pièces. Les pièces restantes, je peux les emballer et les fournir si nécessaire. Les coûts seront déterminés dans une semaine, mais attendez-vous à environ 75 $ pour le PCB et les pièces supplémentaires plus le PCB coûteront 90 $. Il y a une puce électronique sur la carte qui configure les fréquences LO. Je programme cette puce et l'envoie avec la carte. Il suffit de connaître la fréquence IF souhaitée.



On peut s'inscrire sur ce fichier Excel:
https://docs.google.com/spreadsheets/d/1JHiePkEf0ZN6Pdjgf4hEBa6PKXLiVAKsecOJciuN2x4/edit#gid=0

Attention: délai jusqu'au 15 décembre 2023





In english:



The wavelab RF module can be found on ebay (but need to pick the "XP" version of serial number) and the pcb board provides the LO (2) frequencies, all power supply needed by the RF module and the control aspects such as PTT.



There are several PDF presentations where the module and PCB are described (latest one is here): https://www.ntms.org/files/Jul2023/Wavelab%2024%20GHz%20project%20KM5PO%20230526%2050up.pdf



The PCB will arrive with almost all parts in place but the manufacturer in China does not stock every part. The remaining parts I can bag up and can furnish if needed.



The costs will be determined in one week from now but expect about $75 for PCB and extra parts plus PCB will be $90. There is a microchip on the board that sets up the LO frequencies. I program that chip and send it along with the board. Just need to know the IF frequency wanted.



73, Jim


Module transverter 23 GHz vendu 70 Euros par sur E-Bay.



Acheter le modèle 23X1008XP, l'autre modèle ne convient pas au 24 GHz.





New item in the offer.

Transverter on 23GHz.

What we already know ...:

Power supply +5 VDC, + 6VDC

Rx 23GHz with intermediate frequency 432

Tx - PA in catalog ..: 21.2 - 23.6GHz - Output power max 2W (i.e. QRO .. :))

Probably there will be no need to interfere inside the module.

Further work will continue after the end of the isolation period of the chief project engineer ... (virus)

We will update the information obtained on an ongoing basis.

Price?

There is nothing to compare to it, 2W power not available on the market in Poland ...





Staszek SP6GWB informs:


IMPORTANT ..:
Do not disassemble the housing, do not interfere with the electronic system.
Connect -5V first!



You're not sure, don't be up to speed. Wait for the modification to be fully developed.



Staszek SP6GWB and Paweł SQ1GQC designed the PCB.
After the model was made and tested, Paweł promised to provide the documentation. Preferably wait.

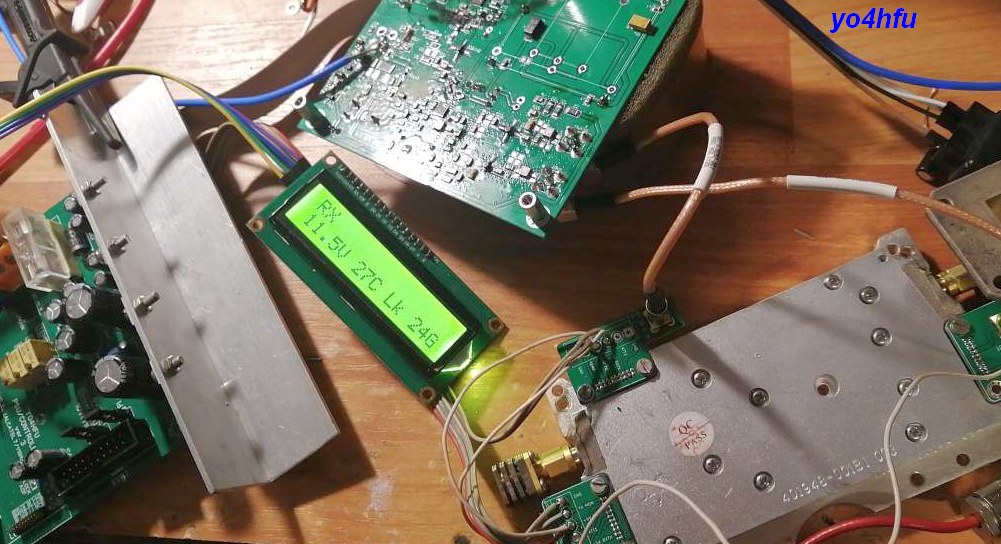

Description sur le site de YO4HFU Avec l'aimable autorisation de l'auteur)



Conversion en bande HAM 24,048 GHz



Aucune modification interne n'est requise pour 23X100XP, la puissance de sortie TX est jusqu'à 2W.

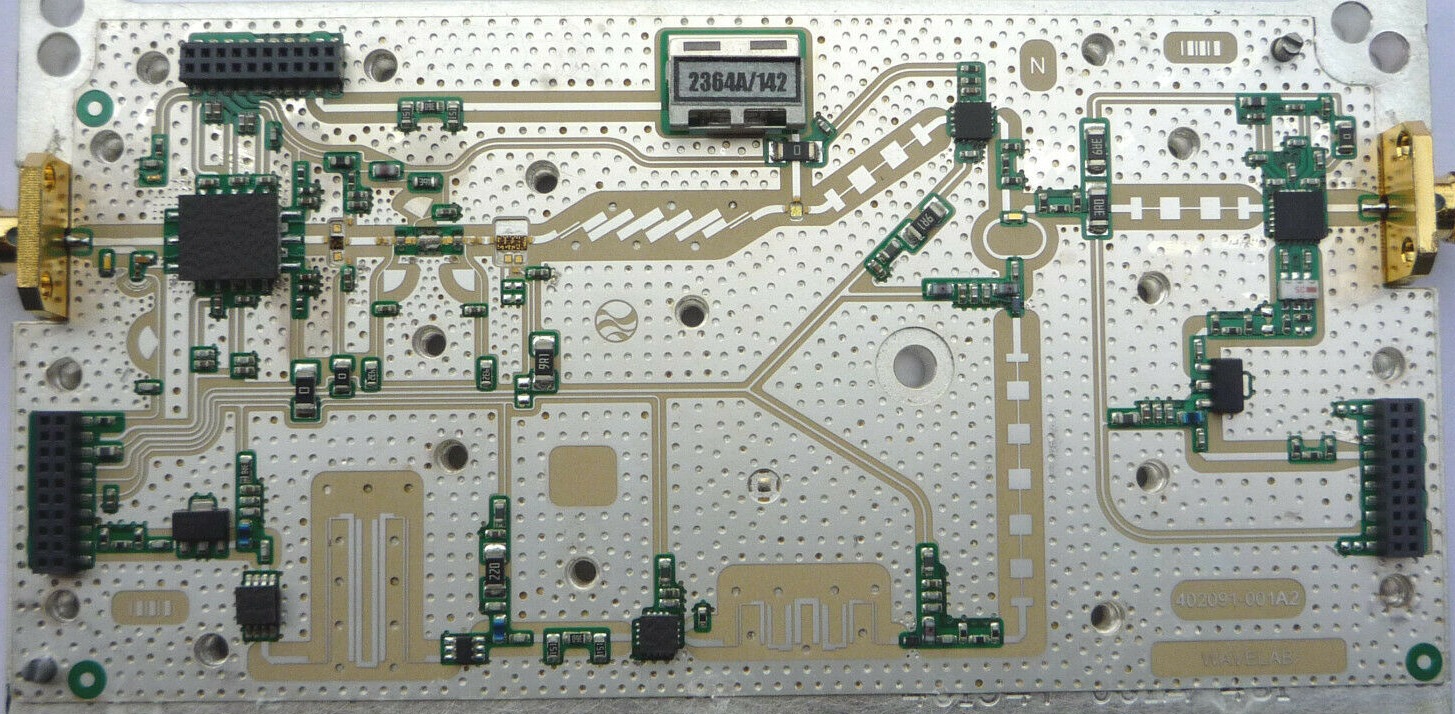

Une sortie TX très faible à 24,048 GHz a été observée pour 23X1008XN. La réponse en fréquence du filtre passe-bande TX interne doit être augmentée par une modification matérielle.



Un autre problème est le plan de bande de la chaîne LO, ce qui conduit à des restrictions concernant la 1ère FI optimale. LO en dehors de la plage de bande passante conçue peut affecter le gain RX. Le frontal RX est à large bande, pas de filtre passe-bande, donc NF devrait être presque le même à 24 GHz (un faible gain peut affecter le NF global, une compensation de gain sur RX IF sera nécessaire).



Plage LO possible selon mesure des filtres internes : Entrée XP LO 1580...1850MHz. Le multiplexeur du premier étage [x2] peut être "forcé" en utilisant 790...925MHz [x3] ou 3160...3700MHz [x1].



Entrée XN LO 1883...2166MHz. Le multiplexeur de premier étage [x2] peut être "forcé" en utilisant 941,5...1083MHz [x3] ou 3766...4332MHz [x1]. J'ai fait quelques mesures et le meilleur résultat est d'utiliser la gamme LO selon la conception d'usine. Le meilleur résultat pour la version XP est obtenu en utilisant LO 1808MHz/~0dBm et RX/TX IF 2352MHz, un gain RX suffisant et une sortie TX propre. Le niveau d'entrée LO n'est pas critique, cela signifie que la chaîne LO fonctionne correctement.



Le niveau TX IF maximum requis est de 5 dBm pour une sortie saturée de 24 GHz. Un gain RX similaire est maintenu entre 2100 et 2600 MHz IF. N'utilisez pas RX IF inférieur à 2100 MHz, le gain sera affecté en raison du faible niveau LO (chaîne LO en dehors de la bande passante conçue).



1ers filtres IF SAW utilisés : 2x SF2173E. Un mauvais résultat a été observé en cas de LO 904MHz, le niveau est critique et n'est pas le même pour RX et TX. Le gain RX est inférieur à la normale et la sortie TX est parasite (la tension de surveillance semble être normale mais la porteuse 24 GHz est faible). Pour LO 3616MHz, les résultats sont assez bons mais le niveau requis est supérieur à ~9dBm.



Autres remarques :

  • La tension du détecteur de surveillance TX est négative, -3,2 V @ puissance de sortie saturée. L'inversion OA sera nécessaire devant le port uC ADC.


  • Alimentation OA +/-5V. Le capteur de température interne n'est pas une thermistance comme je l'ai d'abord pensé, c'est une diode. Il a été utilisé comme référence pour l'amplificateur de surveillance TX externe. Je compte l'utiliser comme capteur de température interne (-2mV/C).


  • Les bornes ATT1 et ATT2 peuvent être laissées flottantes ou mises à la terre ou peuvent être utilisées pour le contrôle de sortie TX (à tester) +5V RX peut être connecté à +5V RX/TX commun


  • Noter: La mesure initiale et l'identification du brochage ont été effectuées par Paweł SQ1GQC et Staszek SP6GWB. La bande passante de la chaîne LO et la plage de verrouillage des cartes XN/XP PLL LO ont été mesurées par Andrzej SP8XXN.


  • Adaptateur PCB E/S BOM : vis M2,5x12 (6 pcs) et embase 1,27 mm 20 broches 20021111-00020T4LF Amphenol (3 pcs)


Thank you to John G8BXH for your feedback and suggestions


New technical information by Paweł SQ1GQC, and an interesting technical proposal TRV 10GHz by Robert YO4HFU  http://mikrofale.cafe/showthread.php?tid=197











































Dessus

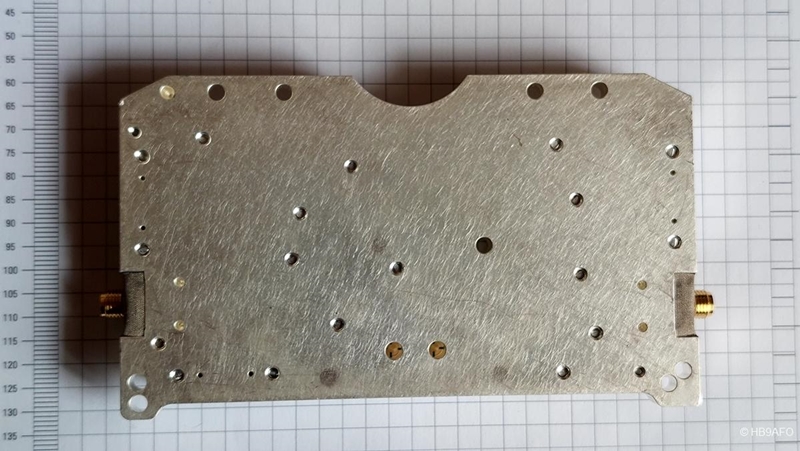

Dessous




Les connecteur 2 x 10 pins peuvent se commander chez Farnell:



https://ch.farnell.com/amphenol-icc-fci/20021111-00020t4lf/stecker-vert-1-27mm-tht-20wege/dp/1865289?gclid=EAIaIQobChMIlZH7zfD39wIVW5BoCR0Eugi4EAAYASAAEgJLzfD_BwE&mckv=s52SQ9A7e_dc|pcrid|504173708084|kword|20021111-00020t4lf|match|p|plid||slid||product||pgrid|117736766566|ptaid|kwd-314629362944|&CMP=KNC-GCH-GEN-SKU-MDC-German-Test-844-Dynamic-Image-Extn



Il est possible qu'une commande groupée de circuits-imprimés se mette sur pieds. Pour le moment un OM français étudie la possibilité de les faire fabriquer en France.  Si tu veux en être fais-moi signe par mail.



Michel Vonlanthen HB9AFO



à suivre...
