Ce système de réception se compose:

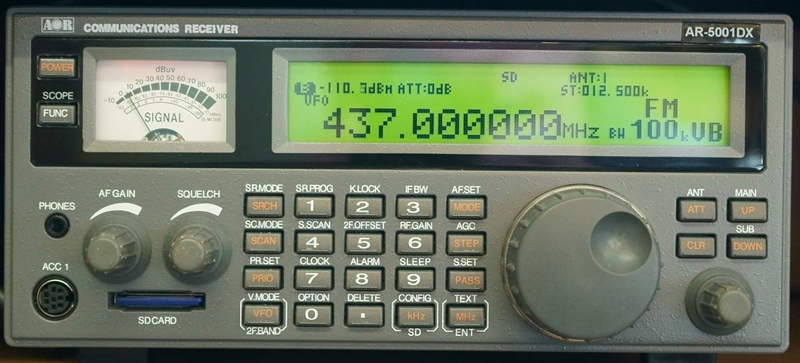

1) Du récepteur AOR AR-5001DX qui couvre de 40 kHz à 3.15 GHz avec une résolution de 1 Hz
    Tel-quel il peut recevoir les modes AM, FM, CW et vidéo analogique (FM)



2) Il est suivi, sur sa sortie FI de 45,05 MHz (largeur 7,5 MHz) d'un convertisseur qui sort sur 437 MHz.







3) Un filtre très sélectif (3 MHz/40dB) et à fréquence centrale variable peut être inséré à la sortie du convertisseur s'il est nécessaire d'éliminer des signaux adjascents gênants.







4) Ensuite un splitter permet de distribuer la sortie 437 MHz vers:

  - Un dongle Air-Spy (+ PC avec soft SDR#) qui fonctionne comme analyseur de spectre.



    L'Air-Spy est également utilisé par une application GNU-Radio qui permet de recevoir du DVB-T à bande
    passante étroite.

  - Un Minitiouner (+PC avec soft Minitioune de F6DZP) pour le décodage du DVB-S tous SR.
    Le logiciel VLC, relié à la sortie du Minitioune en UDP, permet d'afficher l'image reçue sur un grand écran.





  - Pour le décodage du DVB-T à bande passante large, un récepteur Hides HV-122 ou SR-Systems.







Avec cet équipement, il est possible de recevoir de la DATV n'importe-où dans la gamme couverte par l'AR-5001DX, de 40kHz à 3.15GHz, bien-sûr en adaptant la bande passante DATV. En théorie sur les bandes 28, 50, 144, 430, 1200 et 2400 MHZ et avec des convertisseurs pour le 5.7 et 10 GHz. C'est un récepteur TV de rêve, d'autant plus que l'AR-5100DX comporte un récepteur TV analogique en interne !
