Spectre radioélectrique

Par Michel Vonlanthen HB9AFO

Plan de bandes IARU: O-C, VHF, UHF, SHF, microondes

Balises


IEEE Gamme de fréquences Bandes amateur Guides d'onde Fréq
(GHz)		 Dimensions
(mm)
HF 3 - 30 MHz Ondes-Courtes
VHF 30 - 300 MHz 50, 70, 144 MHz
UHF 300 - 1000 MHz 430 MHz
L 1 - 2 GHz 1,2 GHz
S 2  - 4 GHz 2.4 GHz
C 4 - 8 GHz 5,6 GHz
X 8 - 12 GHz 10 GHz WR90 8 - 12 22.86 x 10.16
Ku 12 - 18 GHz
K 18 to 27 GHz 24 GHz WR42
WR34		 16 - 26
22 - 33		 10.668 x 4.318
  8.636 x 4.318
Ka 27-  40 GHz
V 40 - 75 GHz 47, 75 GHz WR22 33 - 50 5.6896 - 2.8448
W 75  - 110 GHz
mm ou G 110 - 300 GHz 122, 134, 245 GHz

µWave ( 47 GHz, 75 GHz, 122 GHz, 134 GHz, 245 GHz)
µWave ( 47 GHz, 75 GHz, 122 GHz, 134 GHz, 245 GHz)

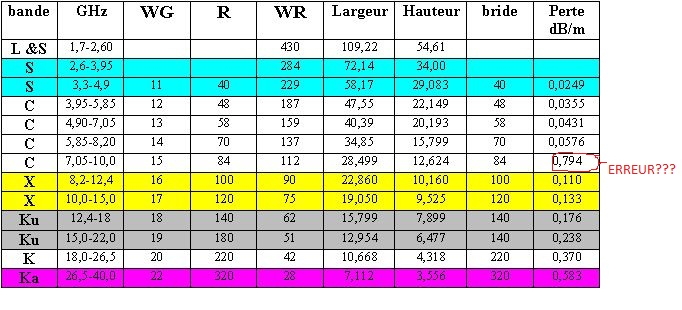

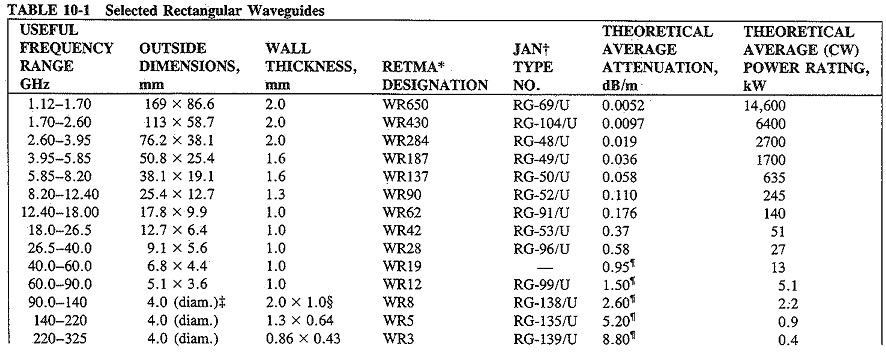

Waweguides sizes
