moRFeus

Par Michel Vonlanthen HB9AFO

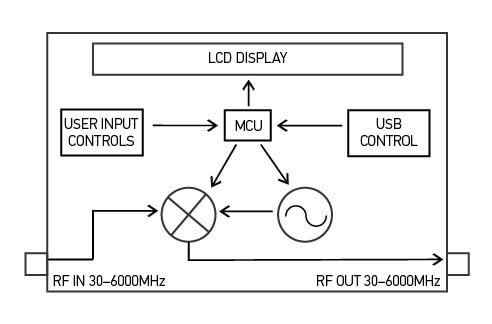

moRFeus est un générateur programmable N-fractionnel qui va de 30 MHz à 6 GHz. Il  peut  fonctionner soit comme générateur soit comme convertisseur. Il est programmable soit sur site au moyen d'un affichage LCD et de boutons, soit via un câble USB. Le pas du synthétiseur est de 1,5 à 3Hz et l'appareil s'alimente en 5 Volts. En interne, cette tension peut alimenter un préamplificateur via le câble d'antenne (commutable).





Caractéristiques:

  • Fréquences d'entrée: 30MHz–6GHz

  • Fréquences de sortie: 30MHz–6GHz

  • Oscillateur local: 85MHz–5400MHz

  • Fractional-N Synthesizer

  • Pas de l'oscillateur: 1.5–3Hz

  • Précision: TCXO 2.5 ppm

  • Programmable via un c'able USB

  • Commutable Generateur/Mélangeur

  • Signal IP3 en entrée: +23dBm

  • Encombrement réduit

  • Le courant du mixer peut être ajusté

  • Affichage LCD avec rétro-éclairage

  • Interface manuel avec boutons

  • Dimensions: 88mm x 38mm x 68mm

  • Poids: 7,4 onces



Data sheet

Guide de l'utilisateur

RTL-SDR.com (description du projet)









Pour commander:

https://www.rtl-sdr.com/morfeus-half-price-sale-99-signal-generator-and-frequency-mixer/
