H.264/H.265 Encoder

Par Michel Vonlanthen HB9AFO

H.264/H.265 Video Encoder Support HDCP HDMI HTTP To IP  Live Streaming IPTV Hardware



Pour commander: E-BAY  (dans les 60 Euros)





Spécifications

Information

Username:admin;  Password:12345; IP:192.168.1.120

Model

ON-DMI-16D

Chipset

Hi3516D (1080p@50fps) or Hi3516A (1080p@60fps-->need extra costs)

Video Encoding

H.265/H.264 Encoding

Audio

AAC、G.711U、G.711A;  Sample: 48000kHz;G.711U/A for NVR

Audio sampling

32K、48K、64K、128K or 8000HZ(for NVR)

Bitrate

CBR/VBR; 64kbps-12Mbps(adjustable)

Frame rate

1-30fps (adjustable)

Bitrate

Main Stream:1920*1080、1600*900、1440*1050、1280*1024、1280*800、1280*720;
 Sub Stream:1280*720;800*600、720*576、640*480、640*352、352*288、320*240

UDP

udp://@224.1.2.3:10000

TS stream

https://192.168.1.120:80/ts/0(main stream)
https://192.168.1.120:80/ts/1(sub stream)

RTSP

rtsp://192.168.1.120:554/live/0(main stream)
rtsp://192.168.1.120:554/live/1(sub stream)

Protocols

TCP/IP、UDP、RTSP、ONVIF、HTTP、DNS、RTMP、TS stream、DHCP

WI-FI Protocols

Support 802.11b/g/n、WEP、WPA、WPA2 Encrypted Protocol

Private Protocols

Hikvision and DaHua Private Protocols

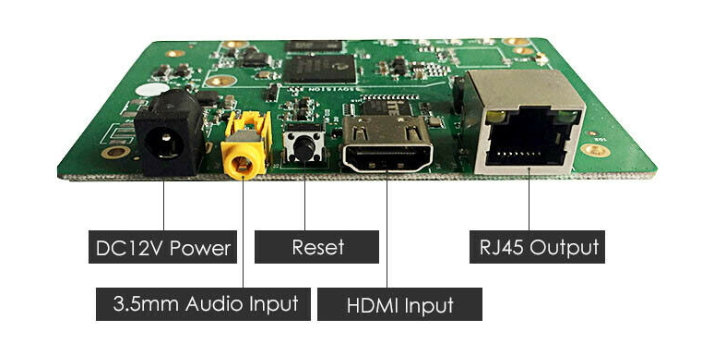

Network Port

RJ45 10M / 100M Adaptive Ethernet Interface

HDMI

1CH HDMI Input

Reset

Support

Operating Environment

Temperature: -10℃~+55℃; Humidity: <95%

Server

Support Baidu Cloud、Youtube、Wowza and other streaming media servers

NVR Compatibility

Support H.265 NVR from Hikvision and DaHua【Audio:G.711U】

CMS Client

Support Hikvision (iVMS-4200/8700) and DaHua (SmartPSS)

Power Supply

DC 12V/1A

Consumption

≤3W

Dimension

115(L) * 70(W) * 33(H)mm

Weight

About 300G














Liens utiles



  • Commandes en ligne de Windows:
    https://windows.developpez.com/cours/ligne-commande/?page=page_4

    Complément:
    https://windows.developpez.com/cours/ligne-commande/

    Fenêtre "Exécuter" en ligne de commande:
    Taper "Exécuter" dans le champ de recherche en bas à gauche du bureau. Choisir la réponse "Exécuter, application". Un fenêtre s'ouvre avec un champ "ouvrir" dans lequel on peut taper les instruction "ligne de commande" décrites ci-dessus.
    La première commande à taper est "cmd", qui garde la fenêtre ouverte. Sinon elle va se fermer sitôt la première commande tapée.
    Une bonne idée est de mettre un raccourci de cette fenêtre sur le bureau afin de la retrouver rapidement.



  • Commande FFMPEG d'Evariste:
    ffmpeg -analyzeduration 4000000 -f mpegts -i udp://230.0.0.1:1234   -ss 4 -c:v copy  -c:a copy -metadata service_name=$CALL  -f mpegts -muxrate $TSBITRATE udp:/230.0.0.2:1234?pkt_size=1316


  • MPEG Transport Stream: https://en.wikipedia.org/wiki/MPEG_transport_stream


  • A Guide to MPEG Fundamentals and Protocol Analysis: MPEG2_overview.pdf
    MPEG Tutorial A Guide to MPEG Fundamentals and Protocol Analysis (Including DVB and ATSC)


Mise en route de l'encodeur





H.265-HDMI-Video-Encoder-Quick-Start-Guide_ERV1.2.pdf



  1. Connecter une source HDMI sur l'entrée HDMI de l'encodeur
    par exemple une caméra GOPRO ou la sortie HDMI d'un notebook



  2. Alimenter l'encodeur en 12 Volts


  3. Connecter un câble Ethernet  RJ45 entre la prise Ethernet de l'encodeur et un routeur.
    Le routeur est également relié à Internet ainsi qu'au notebook (PC portable) de commande


  4. Sur le notebook, ouvrir le browser Internet, dans mon cas Firefox et taper l'UIRL suivant sur sa ligne d'adresse:
    http://192.168.1.120  (c'est l'adresse IP de l'encodeur)


  5. Une petite fenêtre s'ouvre et demande d'entrer le nom d'utilisateur et le mot de passe.
    Cela indique déjà que le browser est bien relié à l'encodeur via Ethernet.

    Taper:
    User:          admin
    password: 12345

    Ceci fait l'accès fait apparaître le menu de l'encodeur avec deux onglets;: live view et setting


  6. Un clic sur "live view" fait apparaître l'image de la source HDMI, ce qui indique que l'encodeur reçoit bien le dit signal et que l'encodeur fonctionne.


  7. Un clic sur "setting" ouvre le menu du paramétrage de l'encodeur.
    Ouvrez l'option "Network" (réseau) du menu et ensuite l'onglet "Multicast" afin  de donner l'adresse UDP de laquelle il sera possible de récupérer le flux de sortie de l'encodeur.

    Entrez:

    Channel:                 Mainstream
    Enable:                   True
    Multicast address: 230.0.0.1
    Port:                        1234

    A ce stade, l'image de l'encodeur s'affiche sur l'écran de Firefox (le browser) si on clique sur "*Live view" et le flux est envoyé à l'adresse 230.0.0.1 par le protocole UDP.

    ATTENTION: Le live view ne fonctionne qu'en H264, pas en H265.


  8. Il faut maintenant récupérer ce flux tout d'abord avec le visionneur vidéo VLC (ou autre) à titre de contrôle.
    Pour cela, démarrer le logiciel VLC (Lecteur multimédia téléchargeable gratuitement sur Internet).
    Cliquez sur "Média" puis sur "Ouvrir un flux réseau". Le logiciel demande alors d'entrer une URL (adresse).
    Tapez: udp://@230.0.0.1:1234. L'image de sortie de l'encodeur apparaît alors sur l'écran du VLC.



  9. La dernière étape sera de relier la sortie de l'encodeur à l'entrée de la carte DATV-Express.
    En principe, cela se fait en inscrivant l'adresse UDP dans le champ "TS/IP In" du logiciel DATV-Express Transmitter (Version 1.26, modifiée par Evariste F5OEO pour accepteur une entrée UDP). Hélas l'encodeur génère un flux non CBR, c'est-à-dire sans null packets, ce qui nécessite une transformation supplémentaire.
    Elle pourra se faire au moyen du logiciel FFMPEG.


  10. FFMPEG va récupérer le flux de l'encodeur à l'adresse
    UDP 230.0.0.1, port1234, lui rajouter les null packets et ressortir le flux adéquat pour attaquer la carte DATV_Express qui, elle, récupèrera le flux à l'adresse UDP 230.0.0.2, port1234.

    Pour ce faire, allez dans la fenêtre de commande "Exécuter" de Windows et tapez "CMD" pour que la fenêtre ne se referme pas après l'exécution de la première ligne de commande. Ensuite lancez FFMPEG avec ses paramètres:

    ffmpeg -analyzeduration 4000000 -f mpegts -i udp://230.0.0.1:1234   -ss 4 -c:v copy  -c:a copy -metadata service_name=HB9AFO  -f mpegts -muxrate 922000 udp:/230.0.0.2:1234?pkt_size=1316

    On retrouve l'image encodée à l'adresse UDP de sortie soit 230.0.0.2:1234. Le muxrate est calculé avec le logiciel en ligne Bitrate Calculator et donne 988000 pour un SR1000, FEC 1/2, DVB-S2 et QPSK




Encodeur et Pluto



C'est la voie royale de l'émission DATV car Evariste F5OEO a développé un firmware destiné à cela pour le Pluto. Son utilisation est décrite dans L'encodeur H265 pour les nuls.




20220701_Encodeur  LINKPI



IP adresse sur LCD. Ex: http://192.168.0.27  (selon DHCP)



User:          admin

Password: admin



Onglet Dashboard

  • Enficher le câble HDMI venant du PC

  • L'Interface state affiche la définition du signal HDMI: dans mon cas 1080P60


  • Dans vMix, afficher l'image de la caméra en sortie.

  • Plein écran en vert

  • L'image de la caméra apparaît dans les fenêtres Preview et Mix


Onglet Encode

  • Overall config:
    - Main stream 1080P
    - Codec H.265 main profile
    - Rate control CBR
    - Bit rate 4000
    - Frame rate 30
    - GOP 2
    - save to local


  • Encode config
    - HDMI
    - Video size 1080P
    - Rate control CBR
    - Bite rate  4000 kb/s
    - Frame rate 30
    - GOP 2
    - Enable ON
    - save


  • Stream, Overall config
    - Main protocol Multicast ON
    - Multicast address 233.233.2.1:3000+    192.168.1.8:8282
    - save to local


  • Stream, Stream config
    - Channel name HDMI
    - Main protocol Multicast ON
    - Multicast address 233.233.2.1:3000    192.168.1.8:8282
    - save


  • Stream, TS Config (ne rien changer)
    - HDMI
    - PID 100
    - TTL 5
    - Flow control ON
    - Bandwidth 100
    - PMT PID 4096
    - Service ID 1
    - Stream ID 1
    - Network ID 1
    - Packet size 1316
    - RTP Head OFF
    - save


  • Démarrer VLC
    - Ouvrir un flux réseau udp:@233.233.2.1:3000
    - l'image de la caméra apparaît dans VLC
    - Temps de latence environ
    3 secondes
