Satellite Oscar-100

Quatar Es'heil
par Michel Vonlanthen HB9AFO



Un clic sur le call fait apparaître la photo

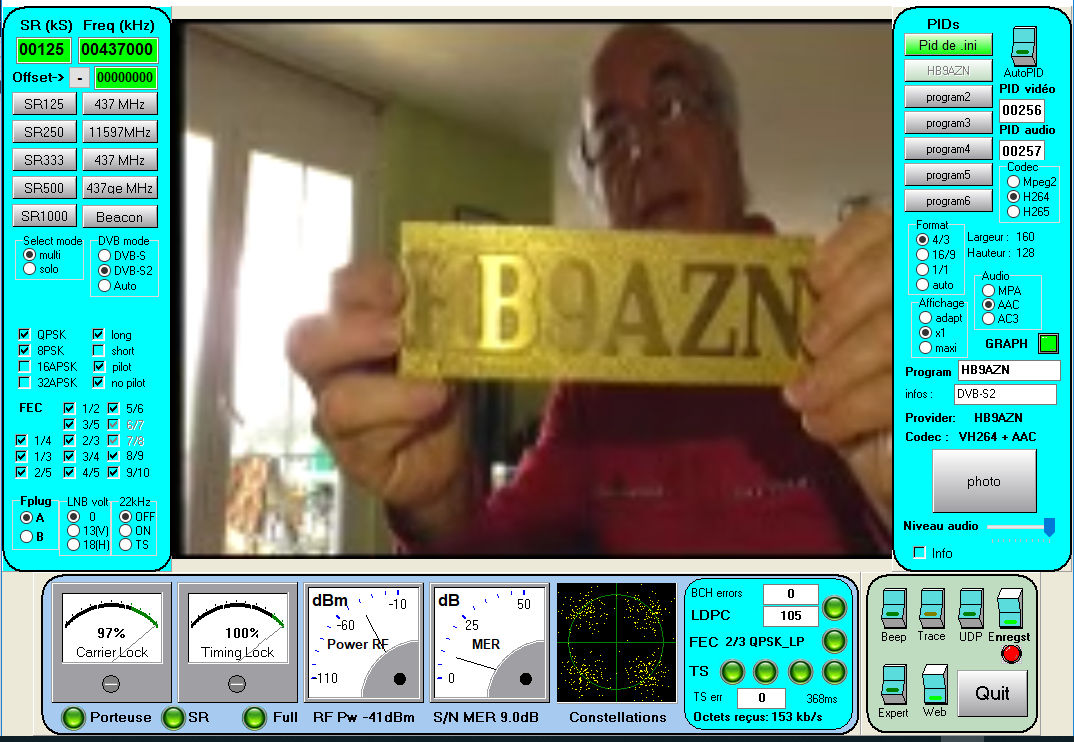

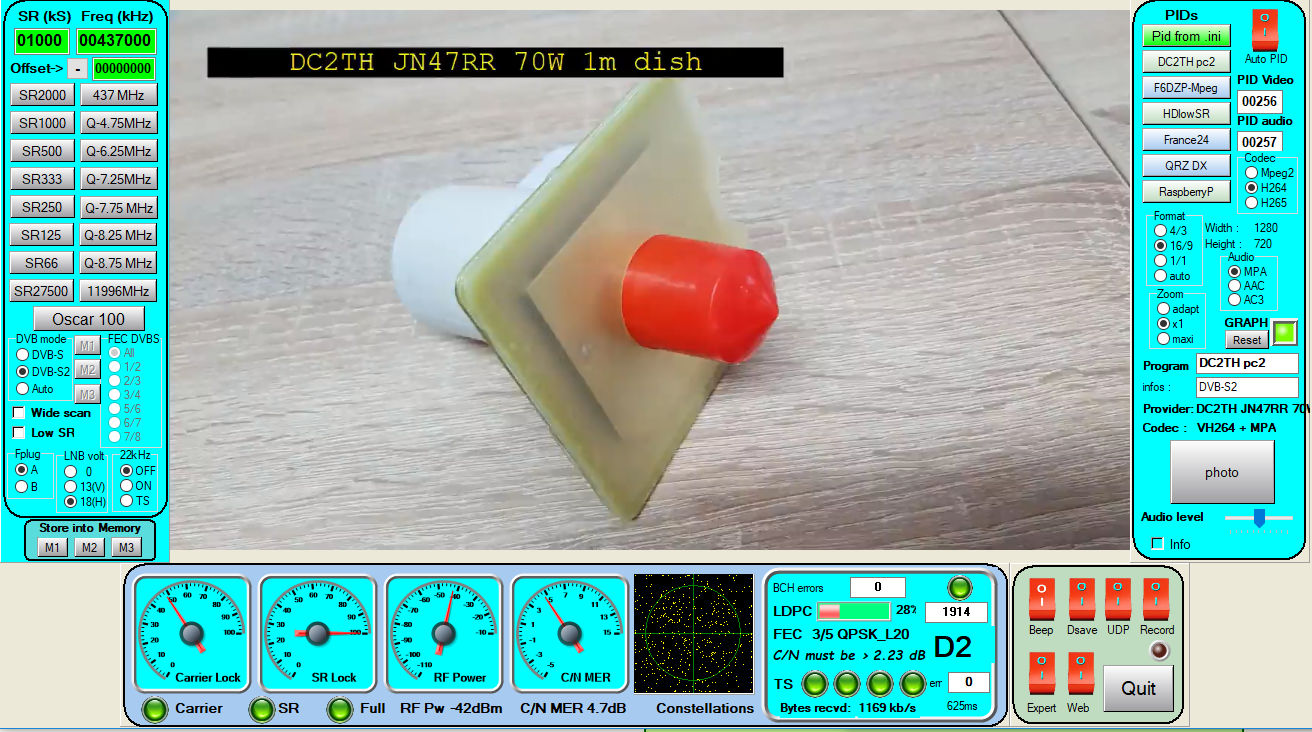

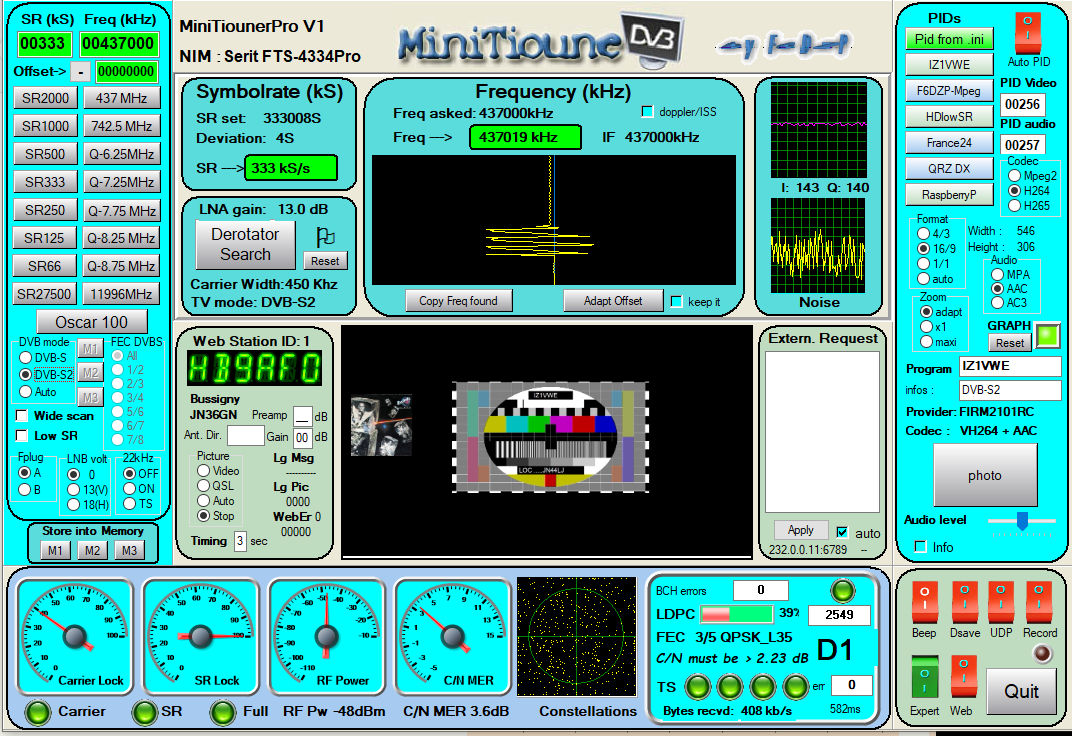

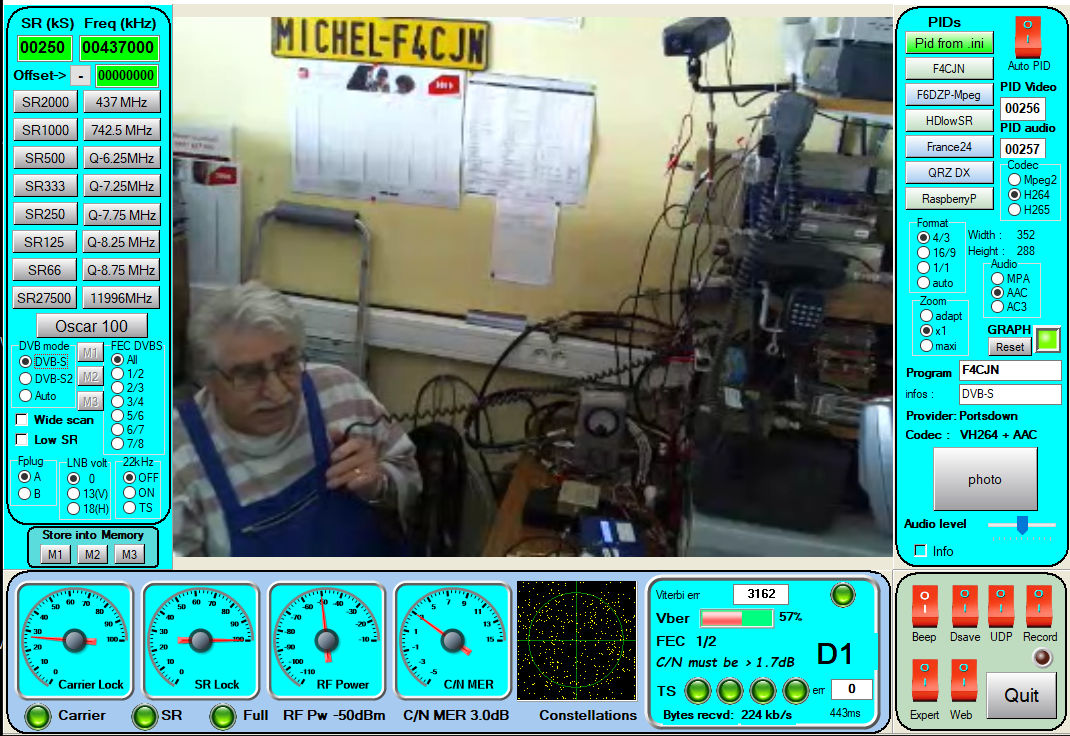

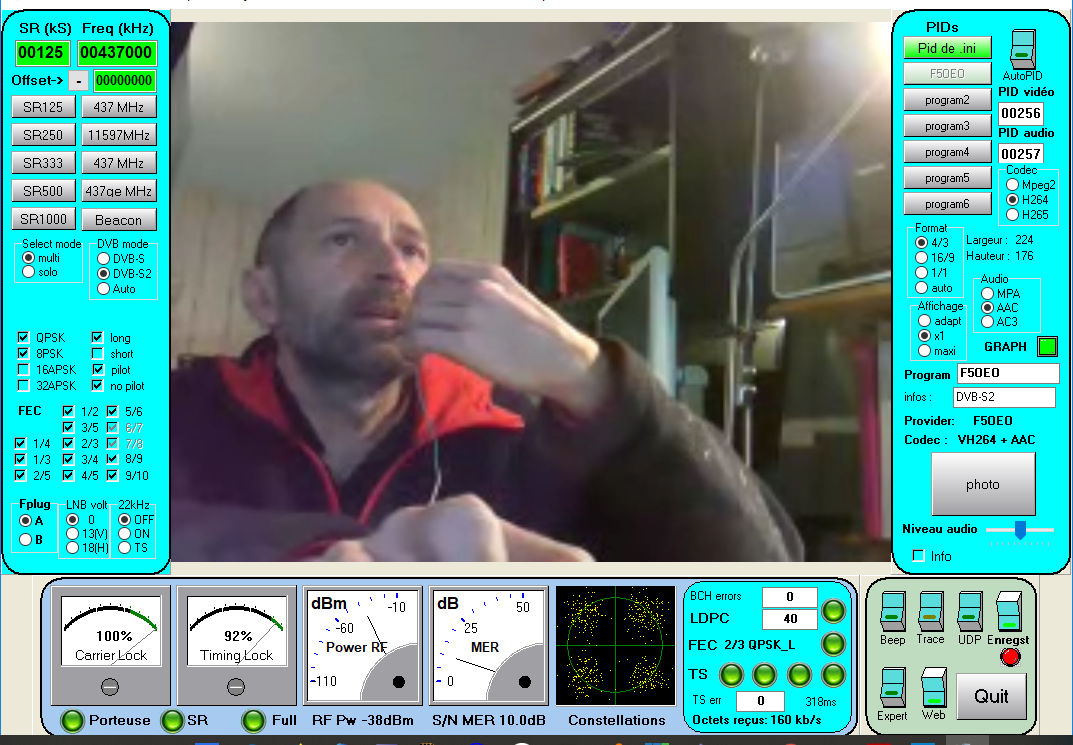

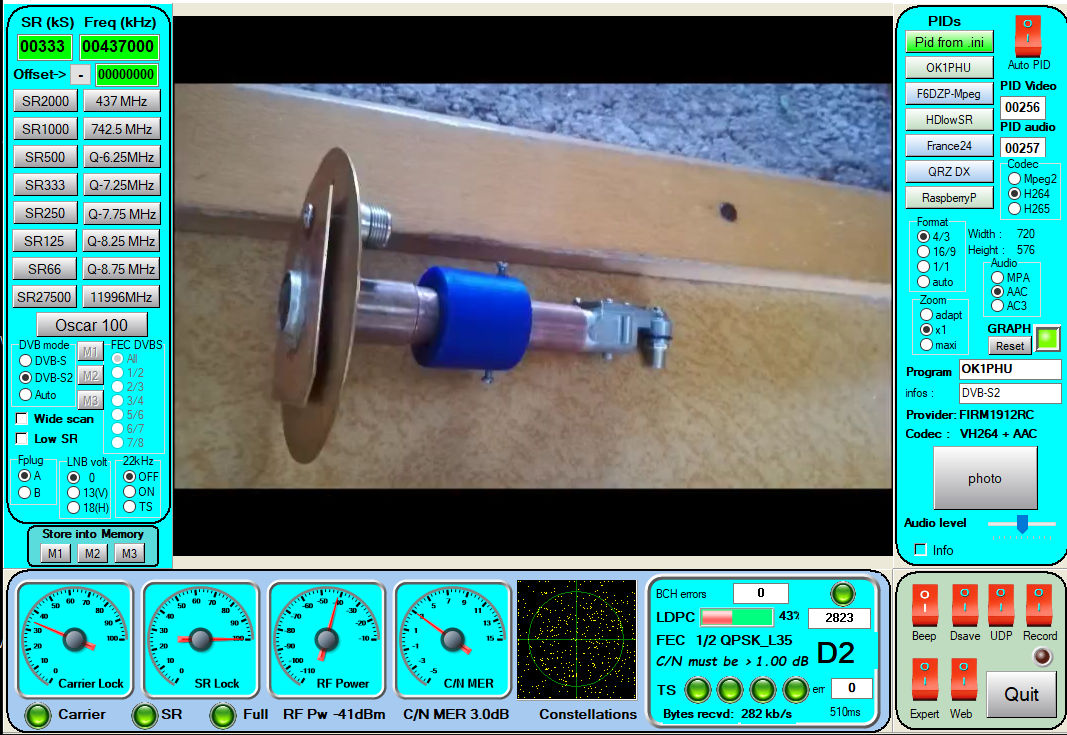

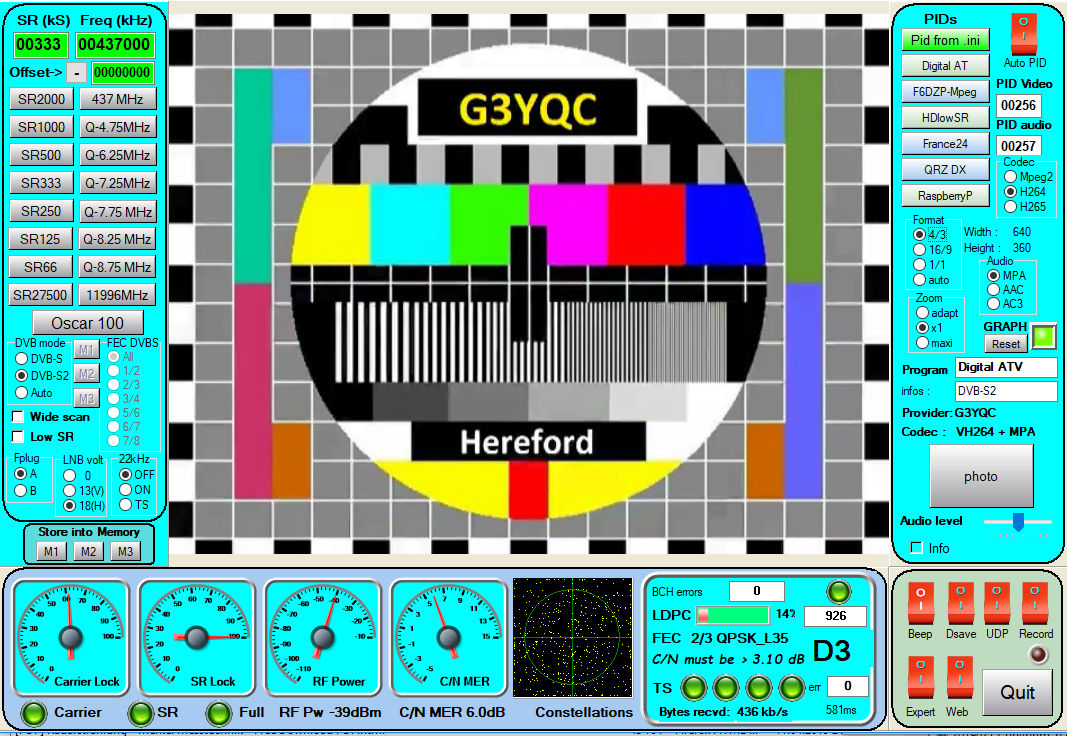

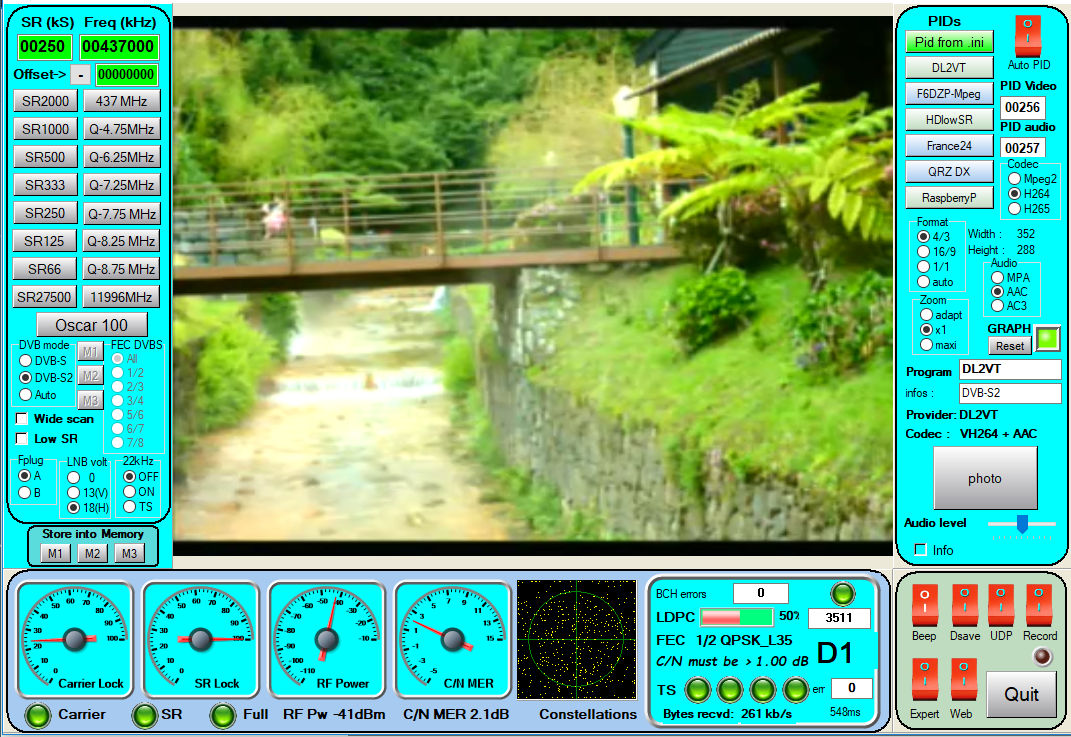

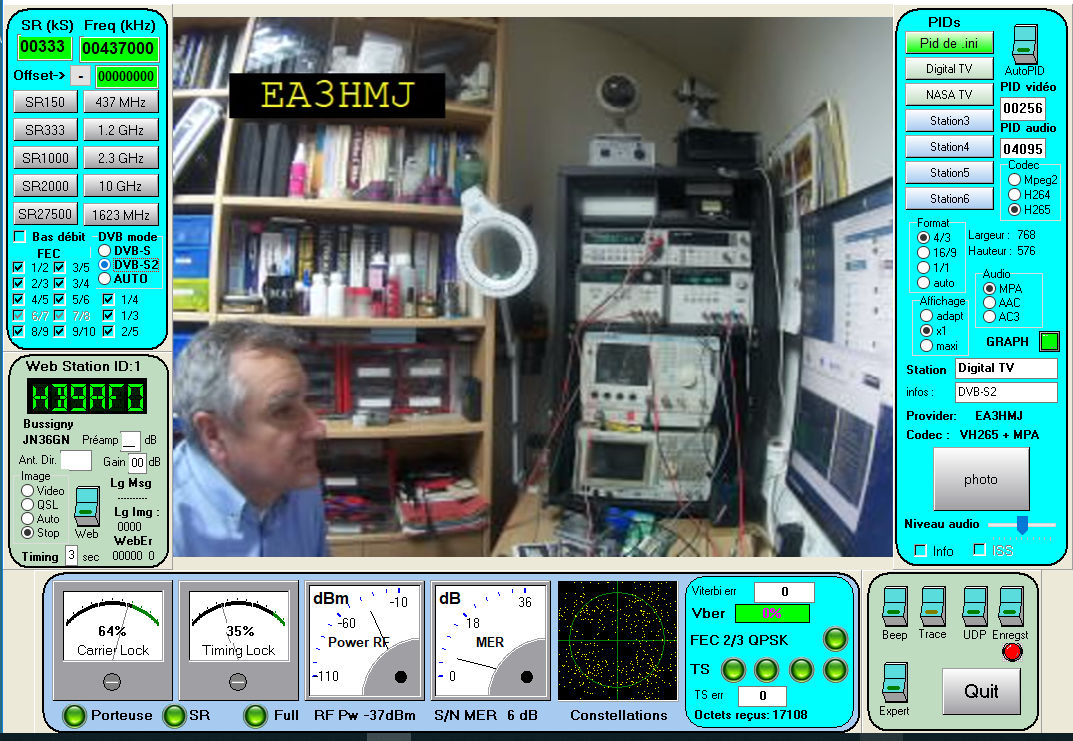

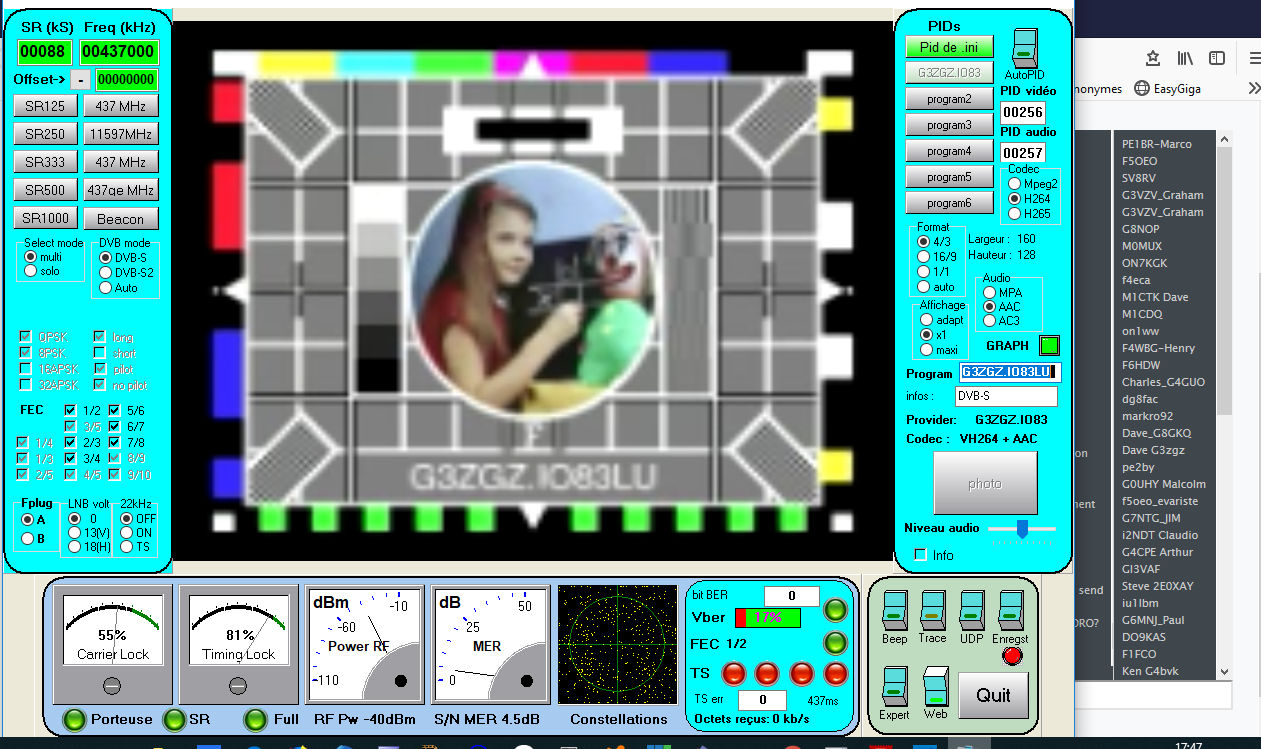

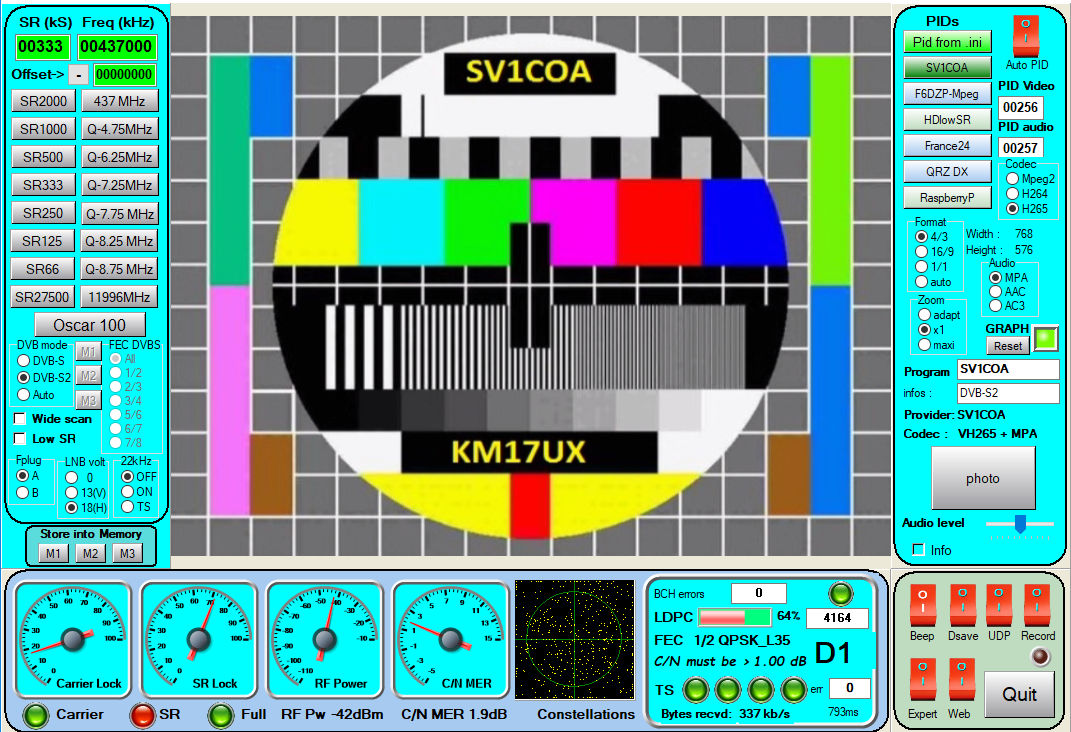

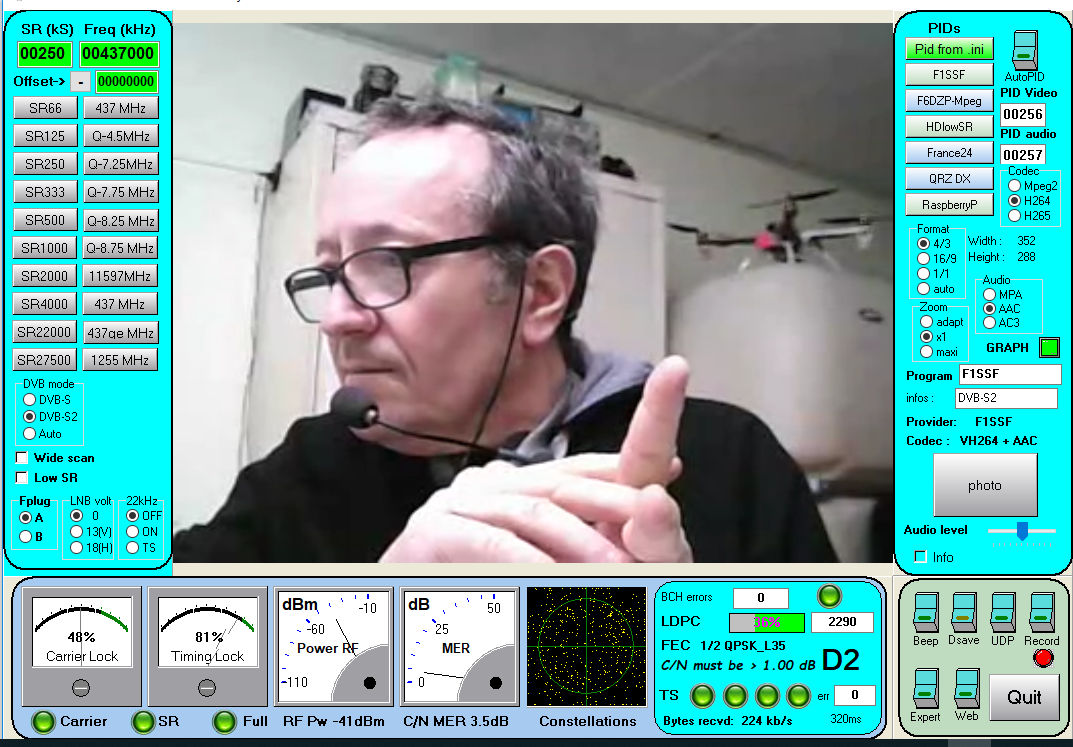

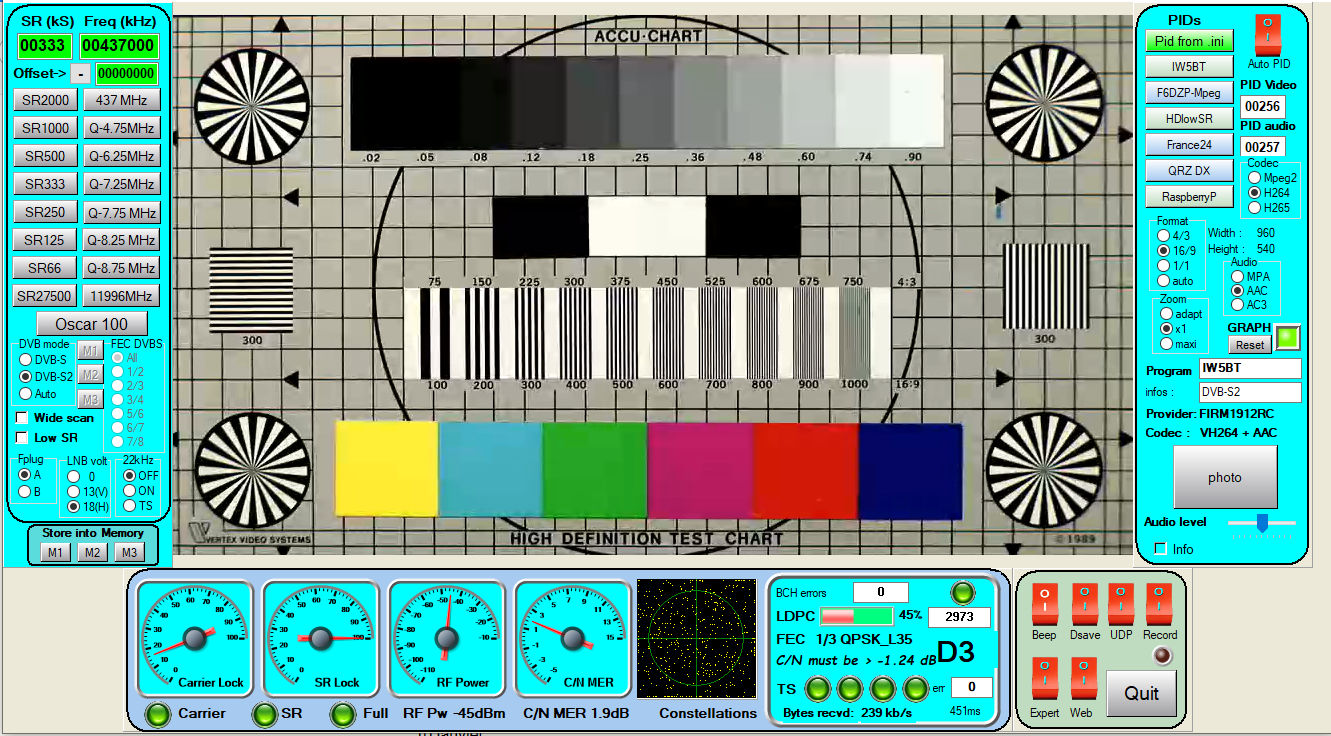

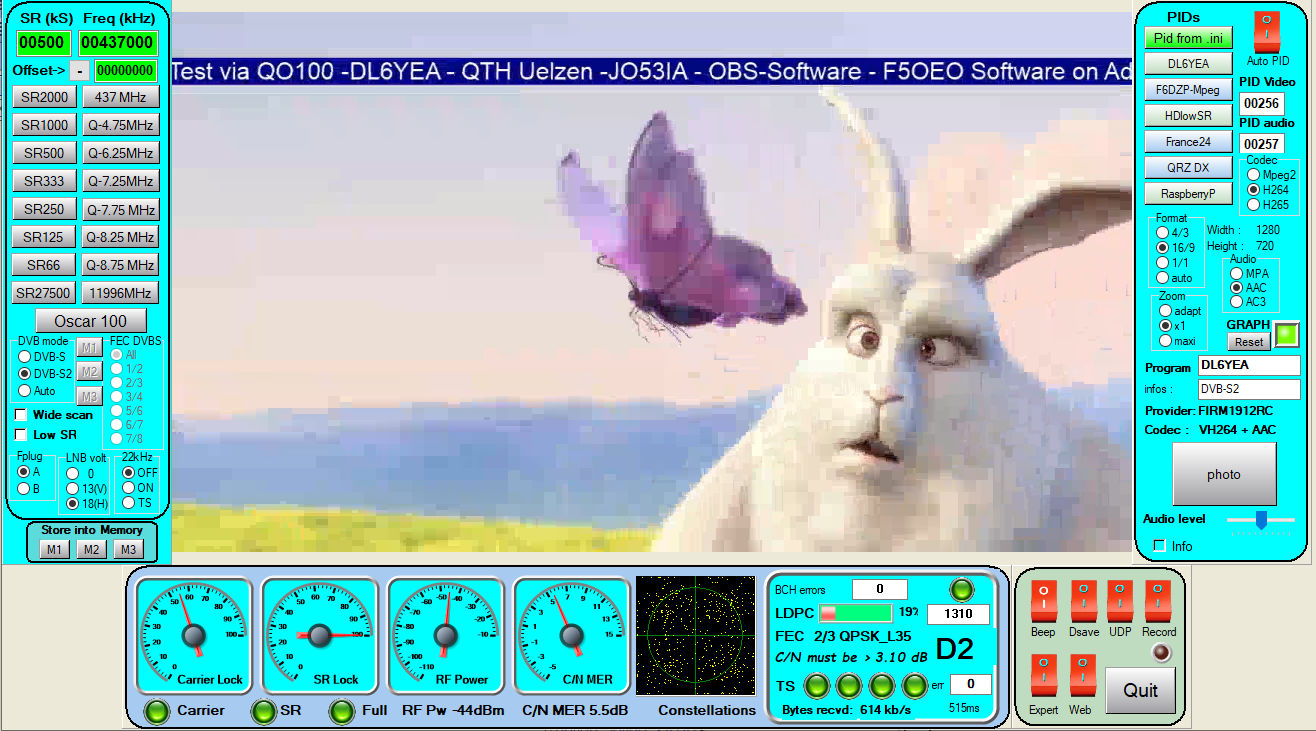

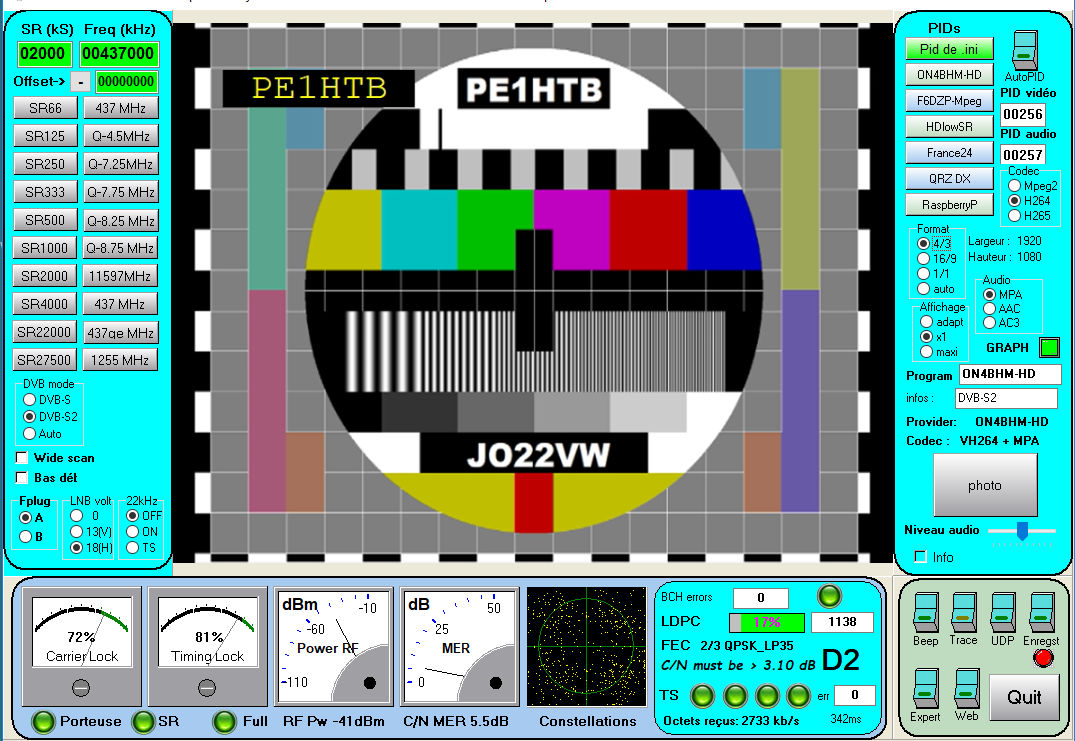

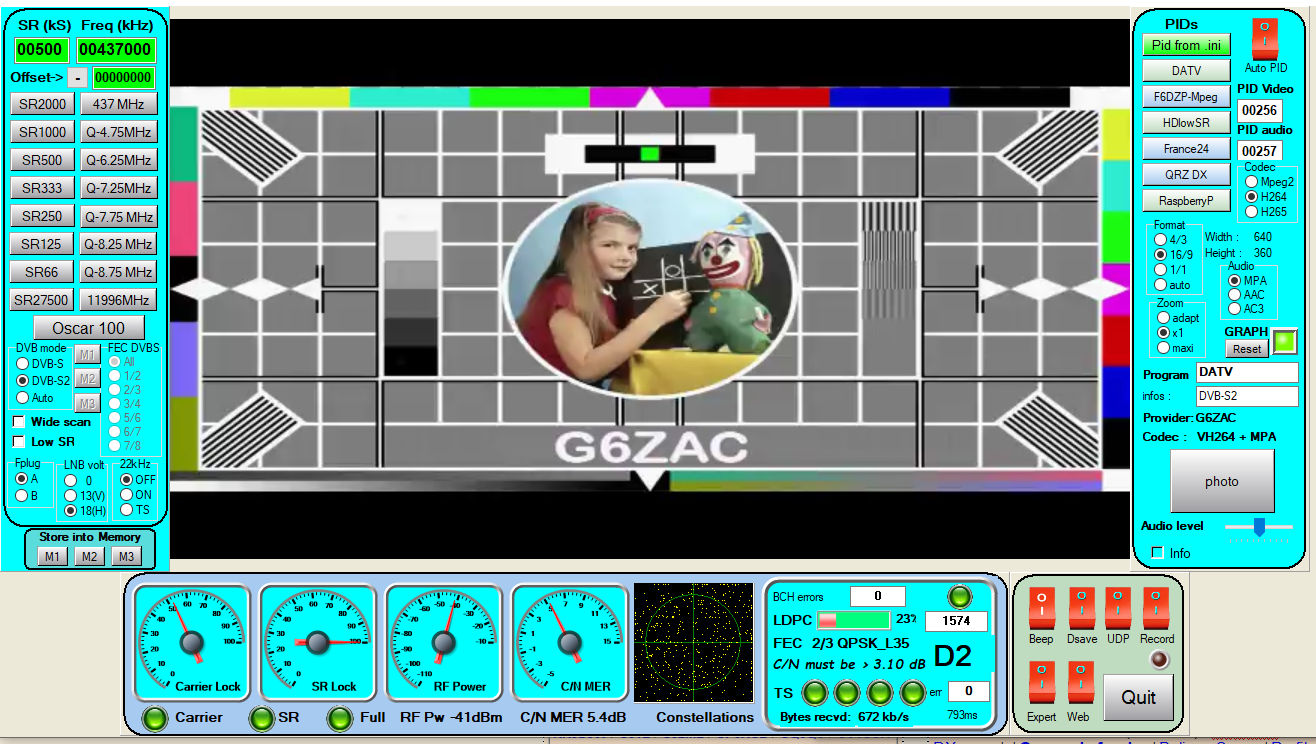

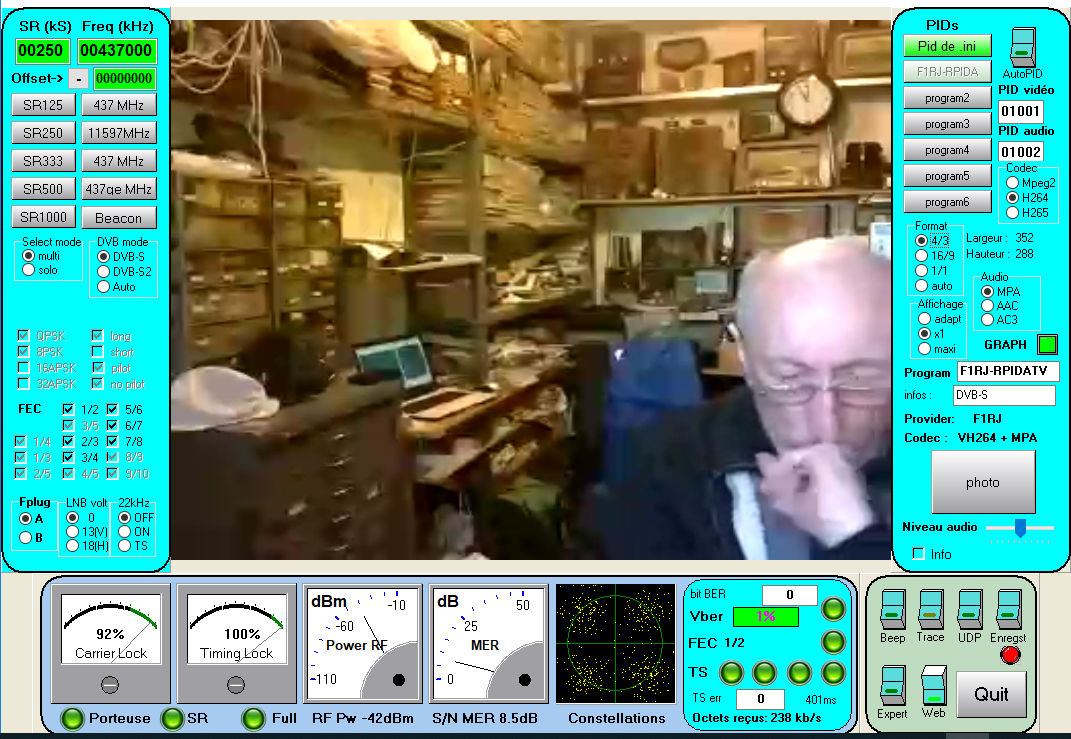

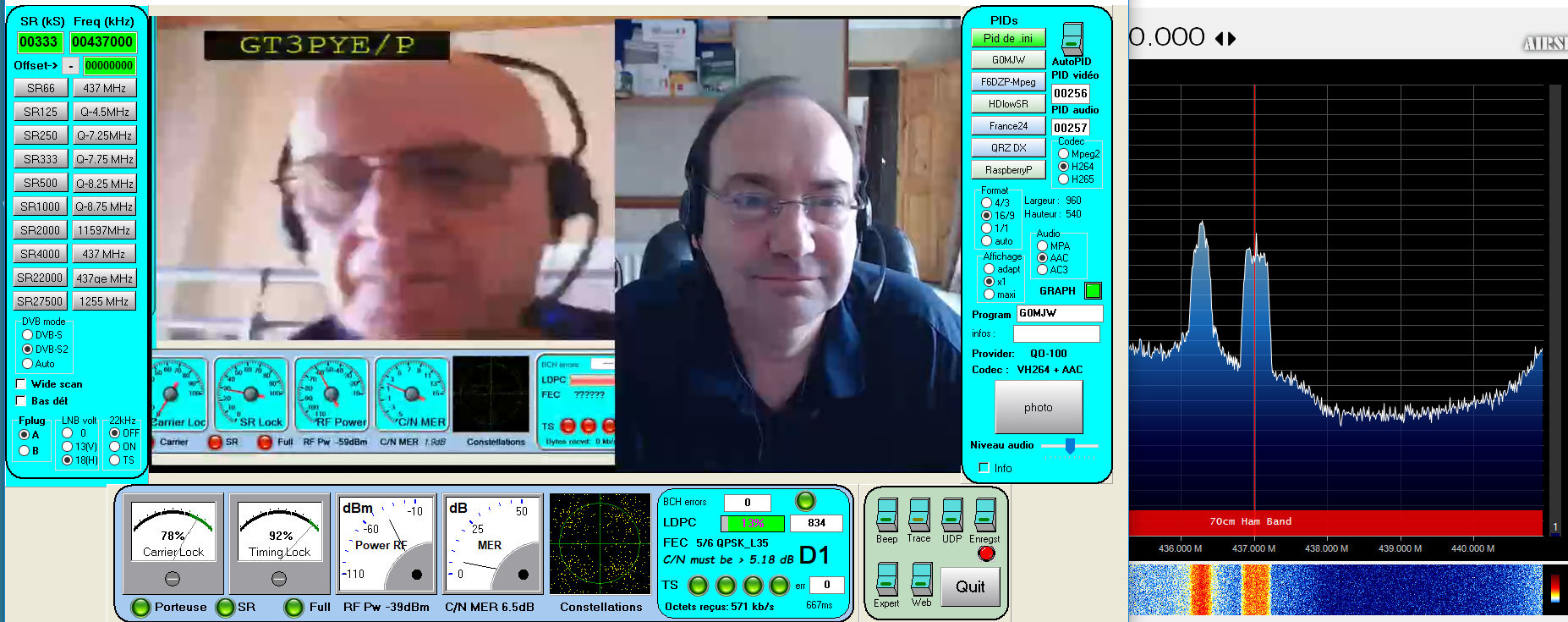

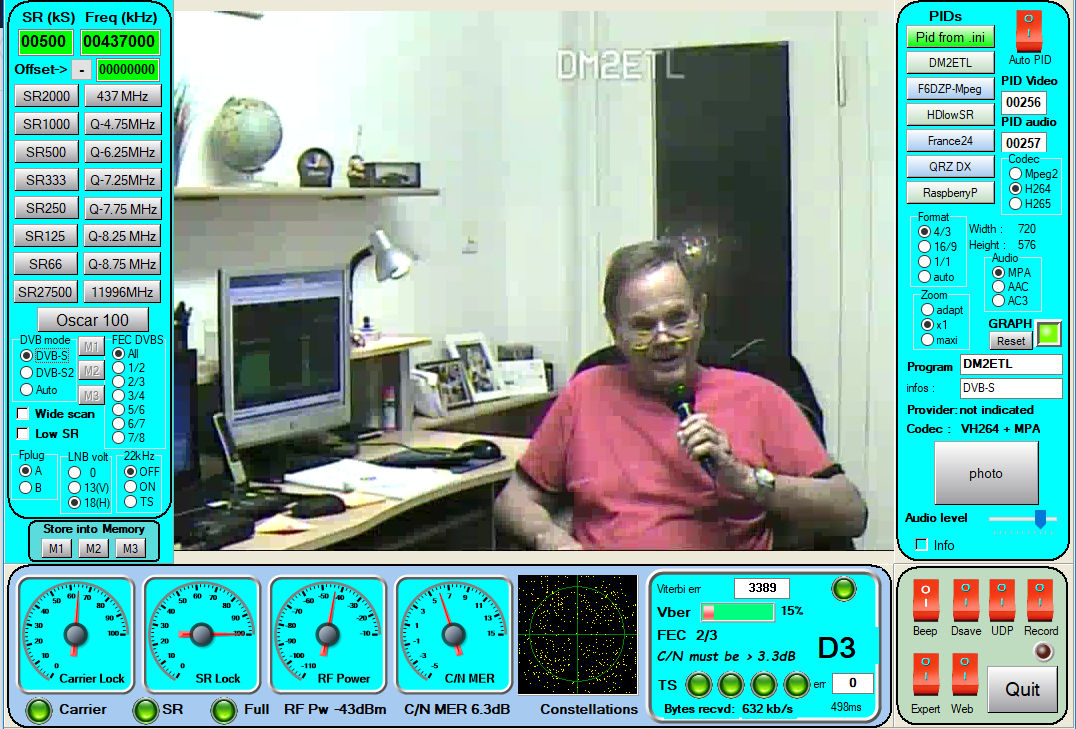

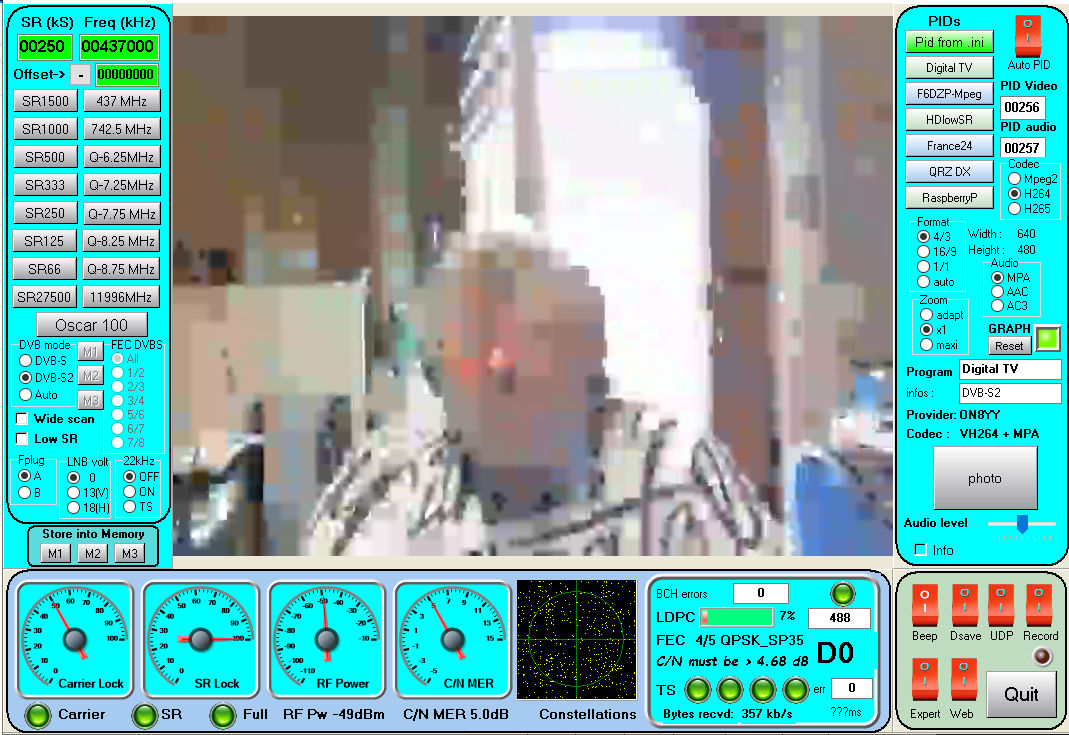

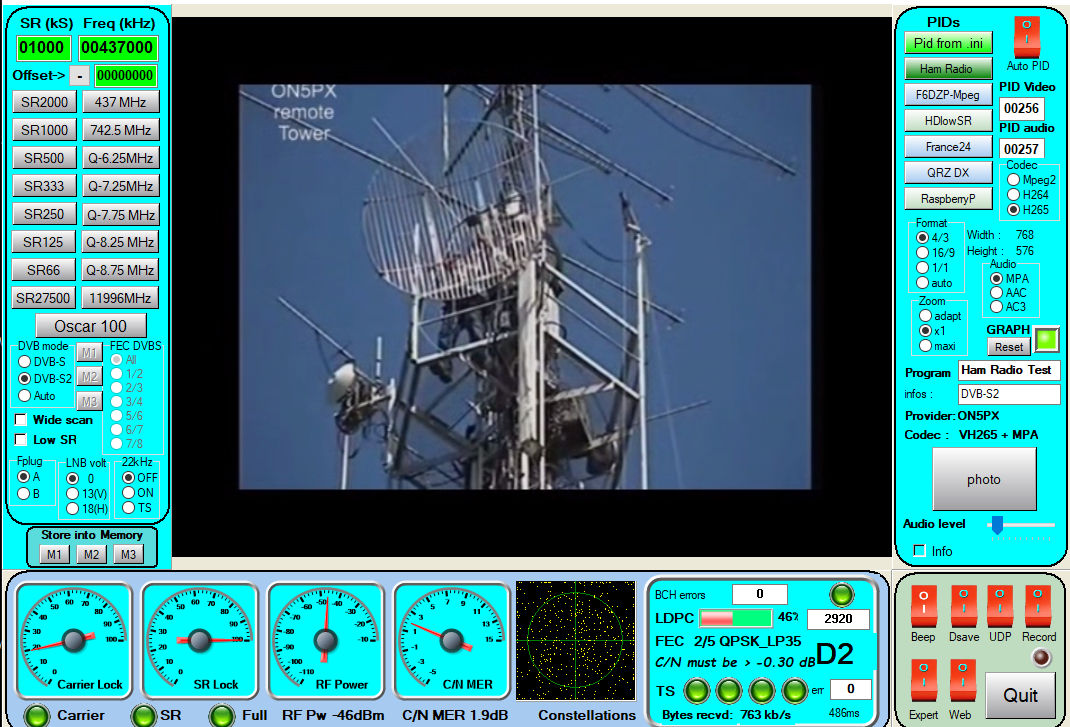

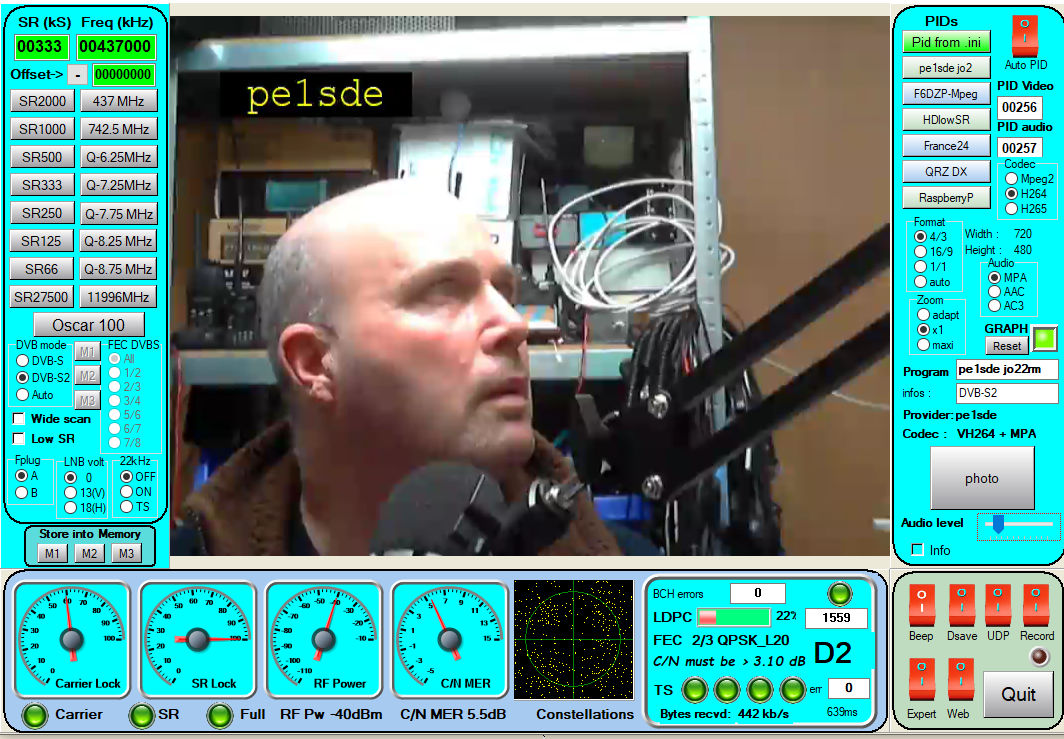

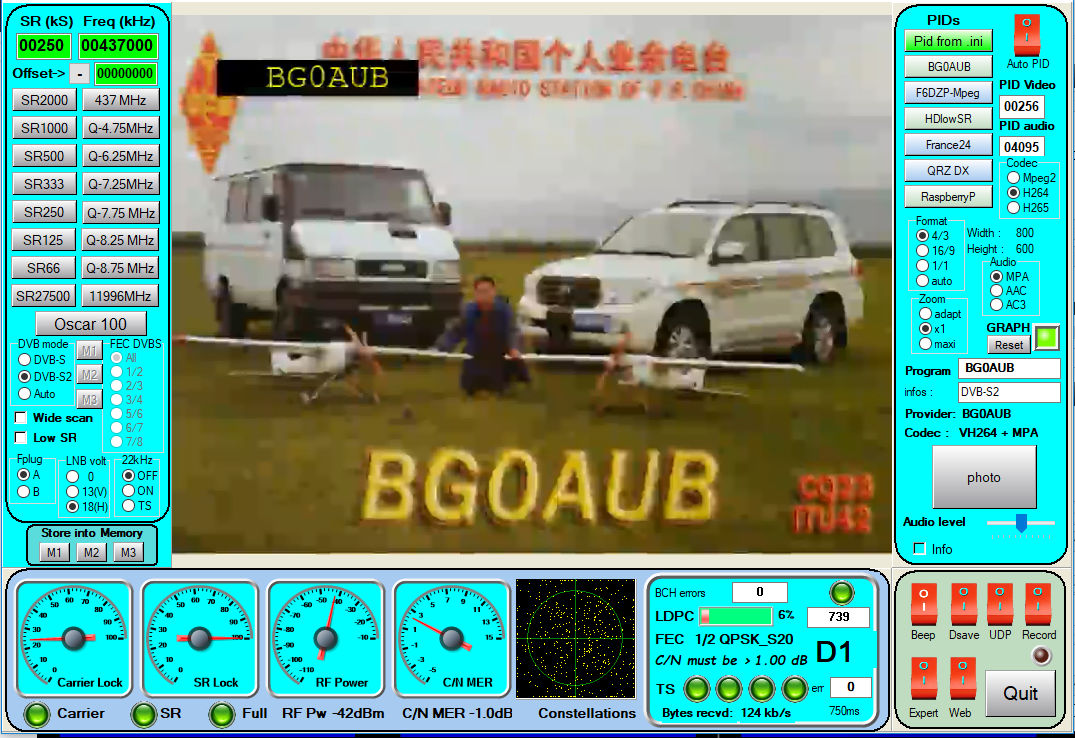

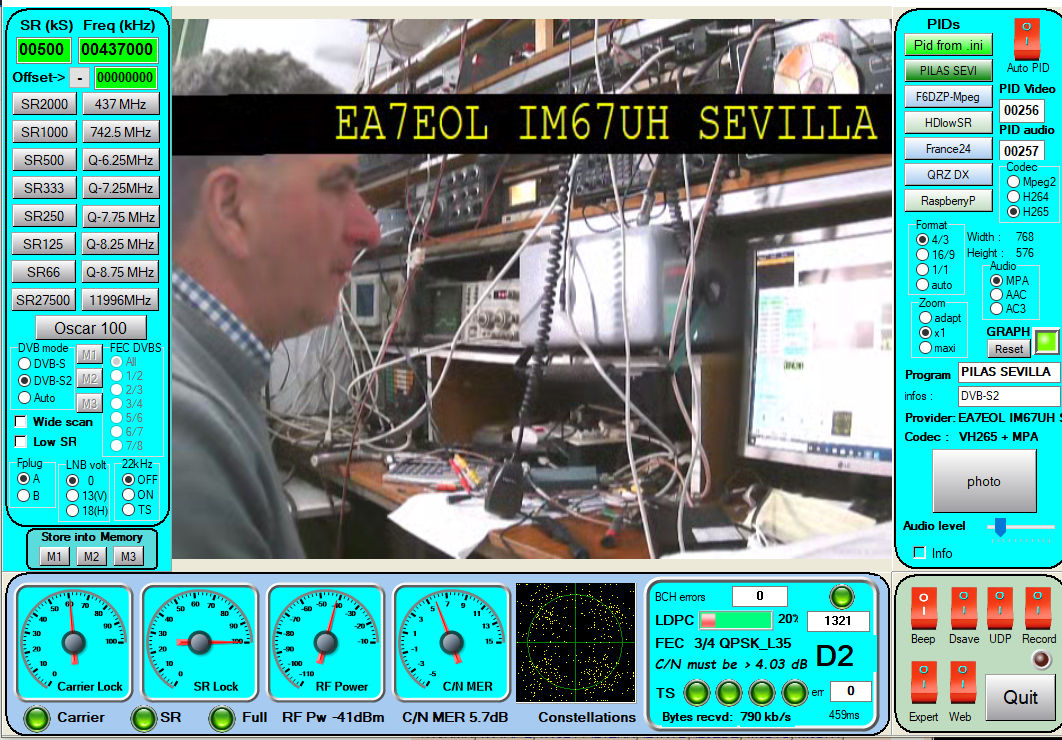

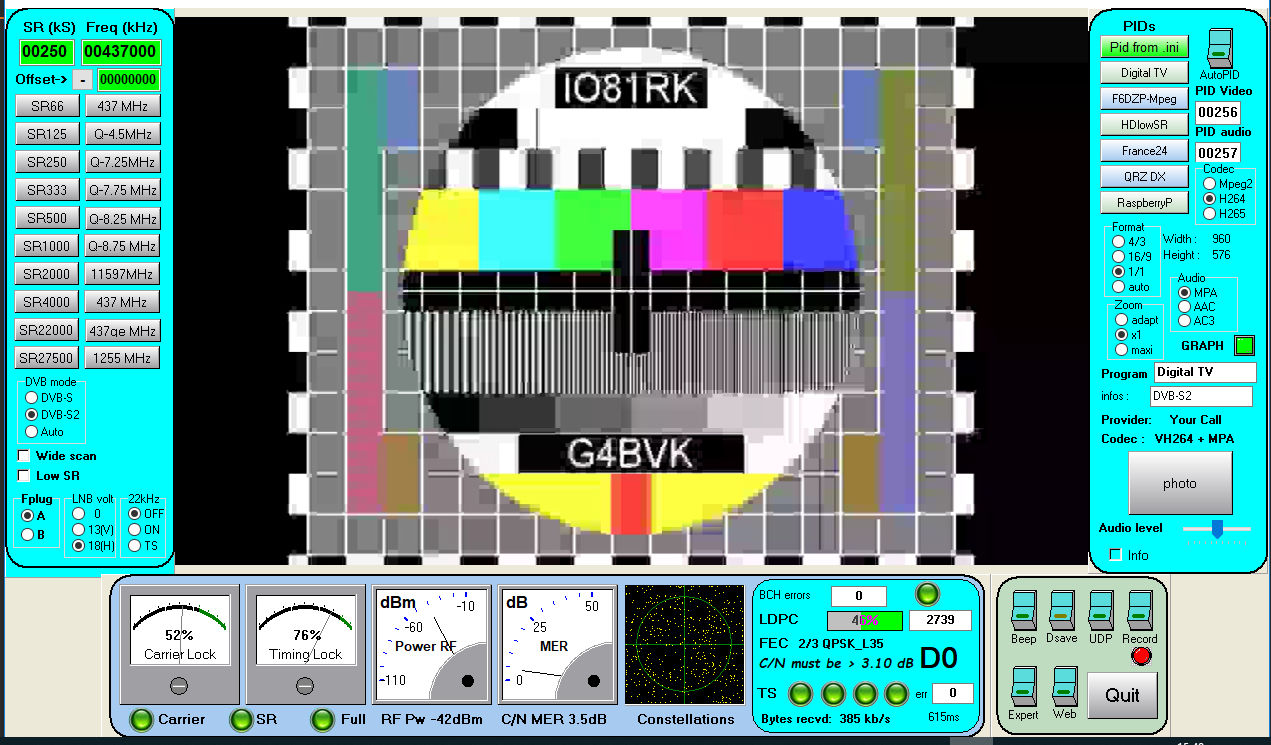

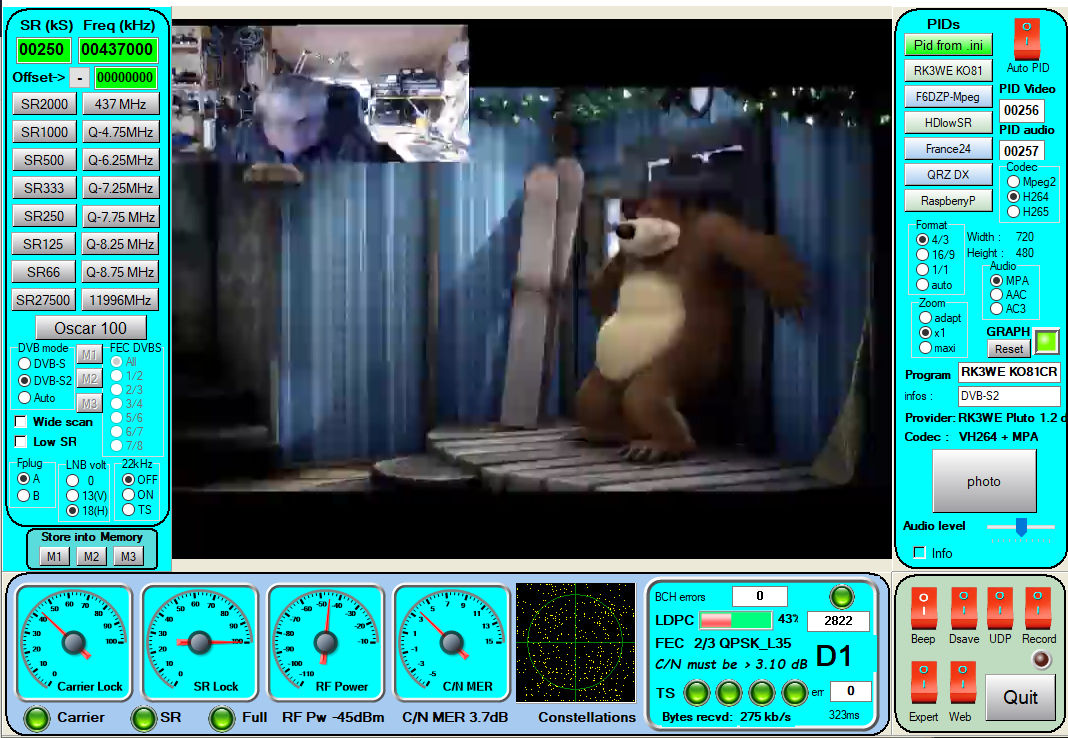

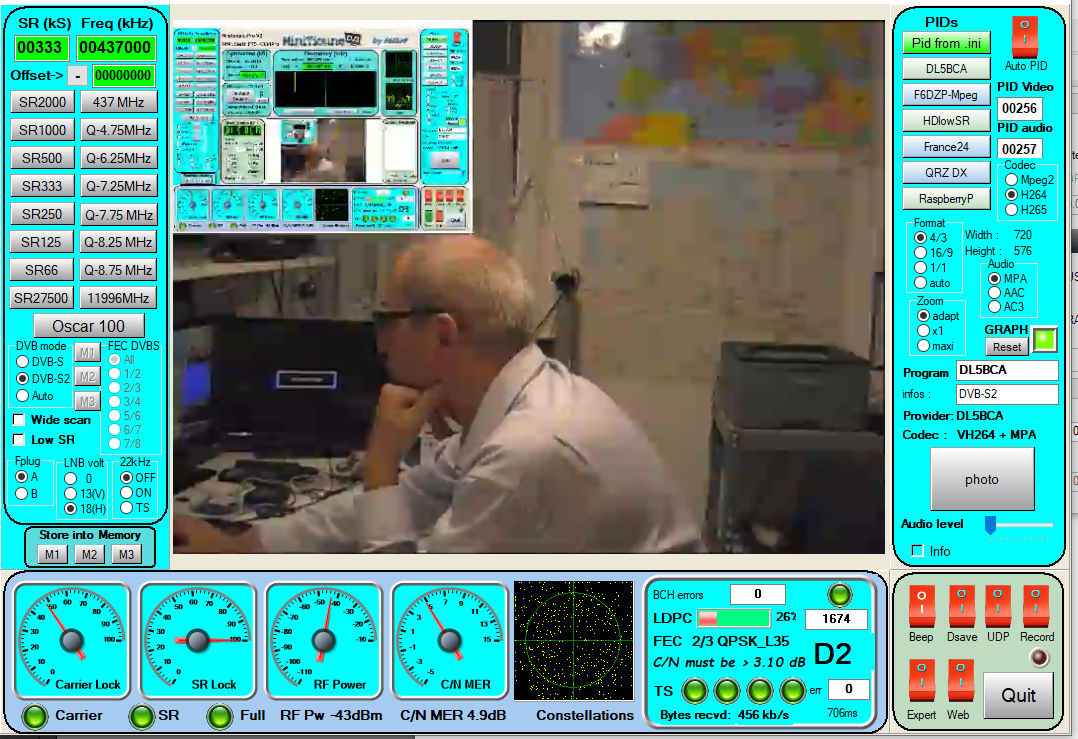

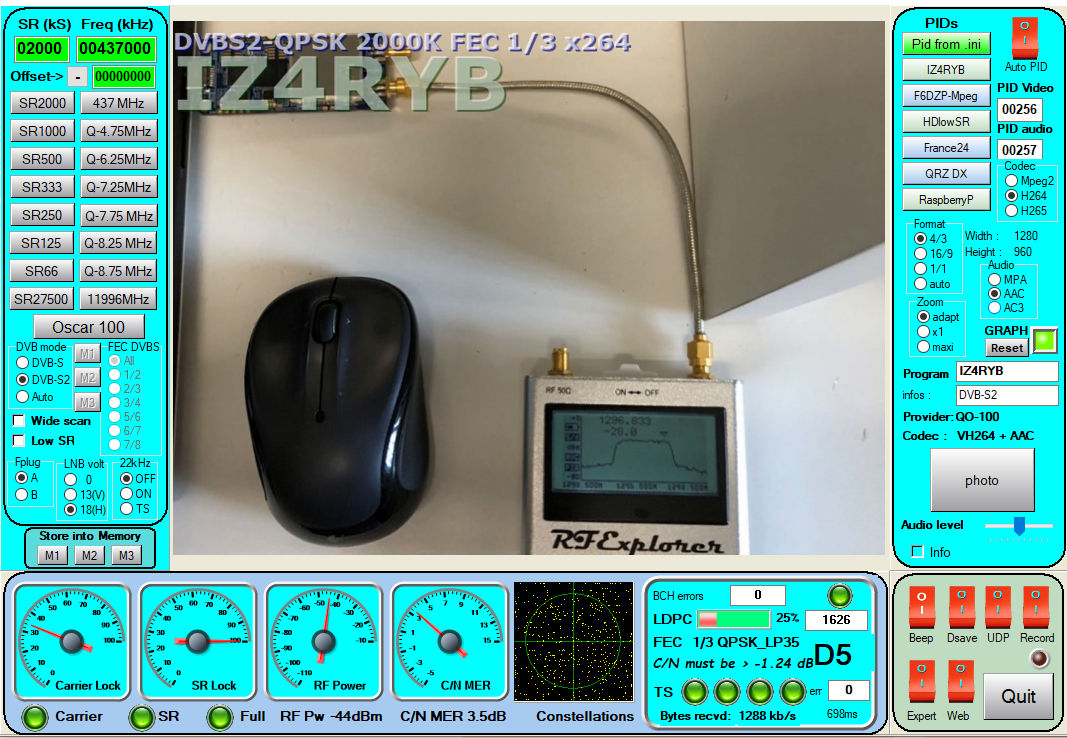

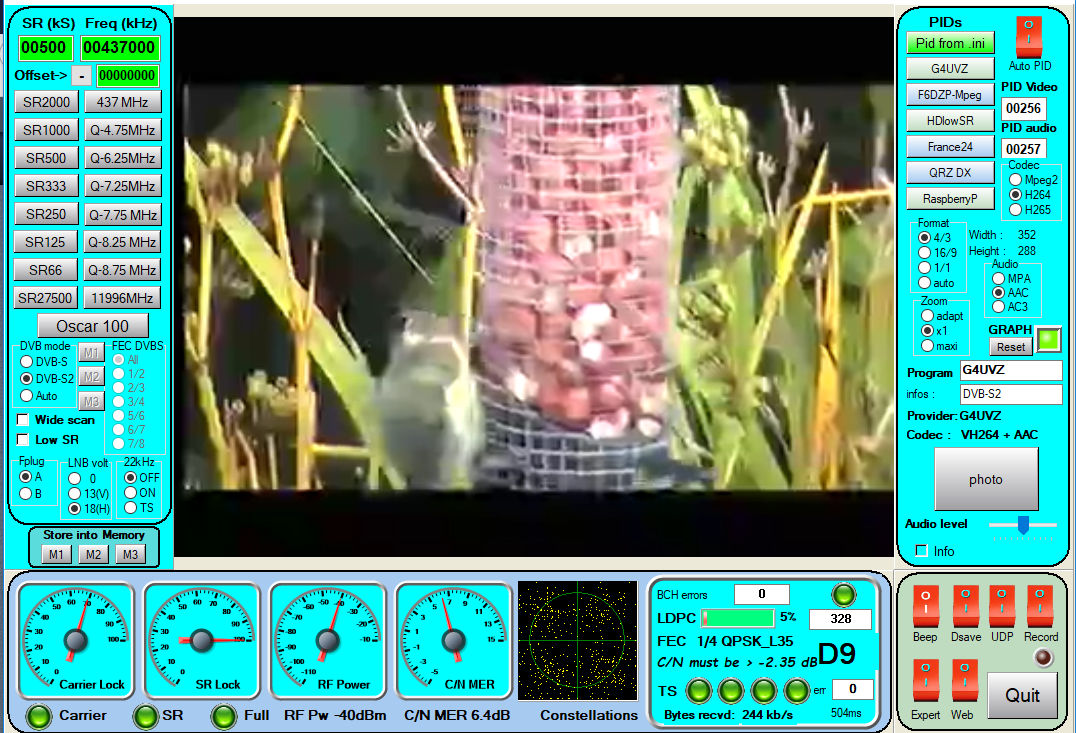

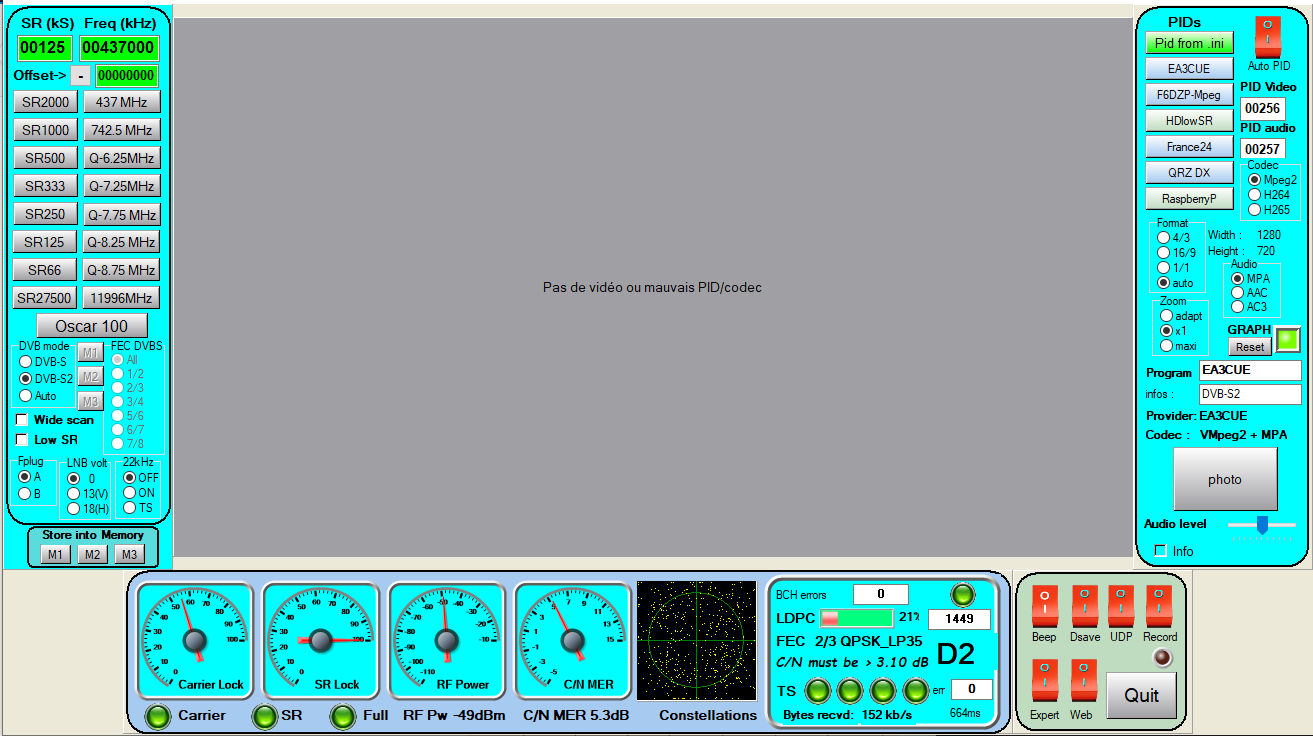

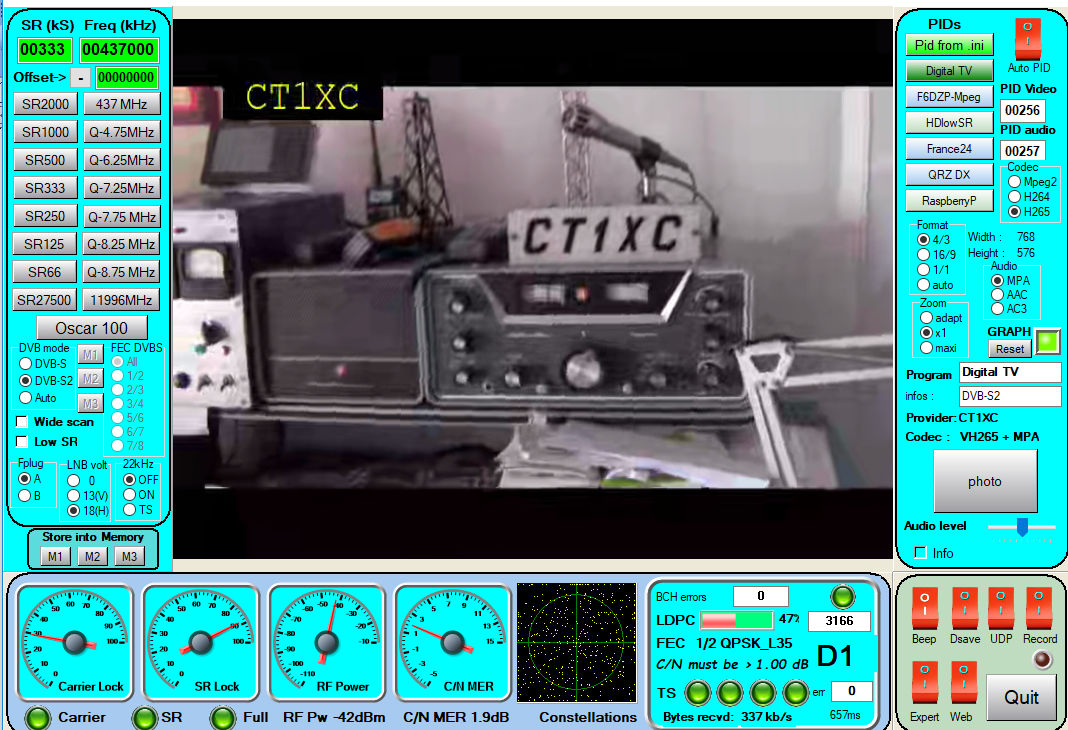

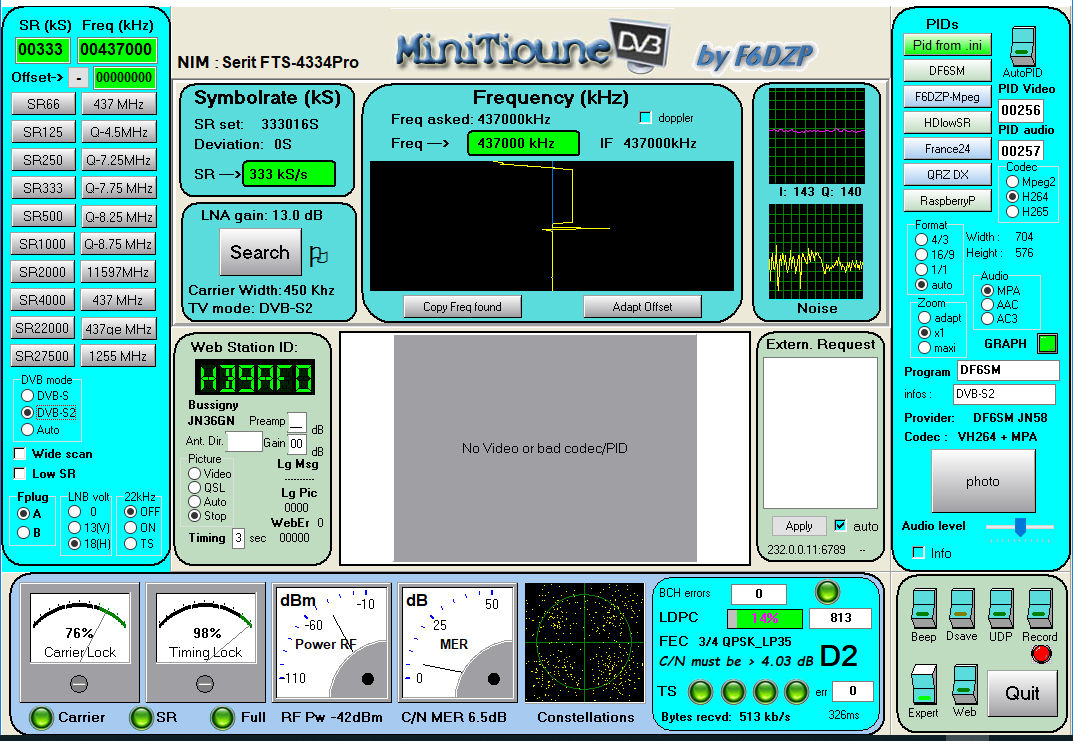

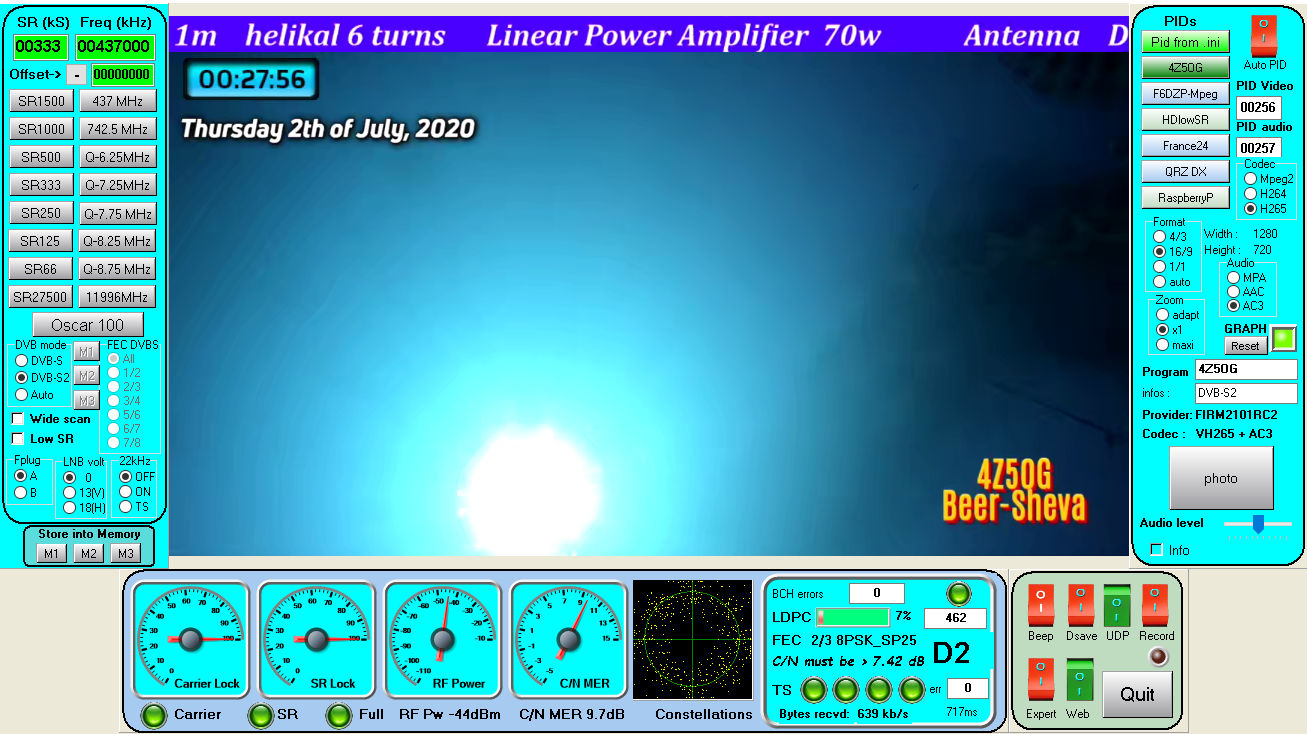

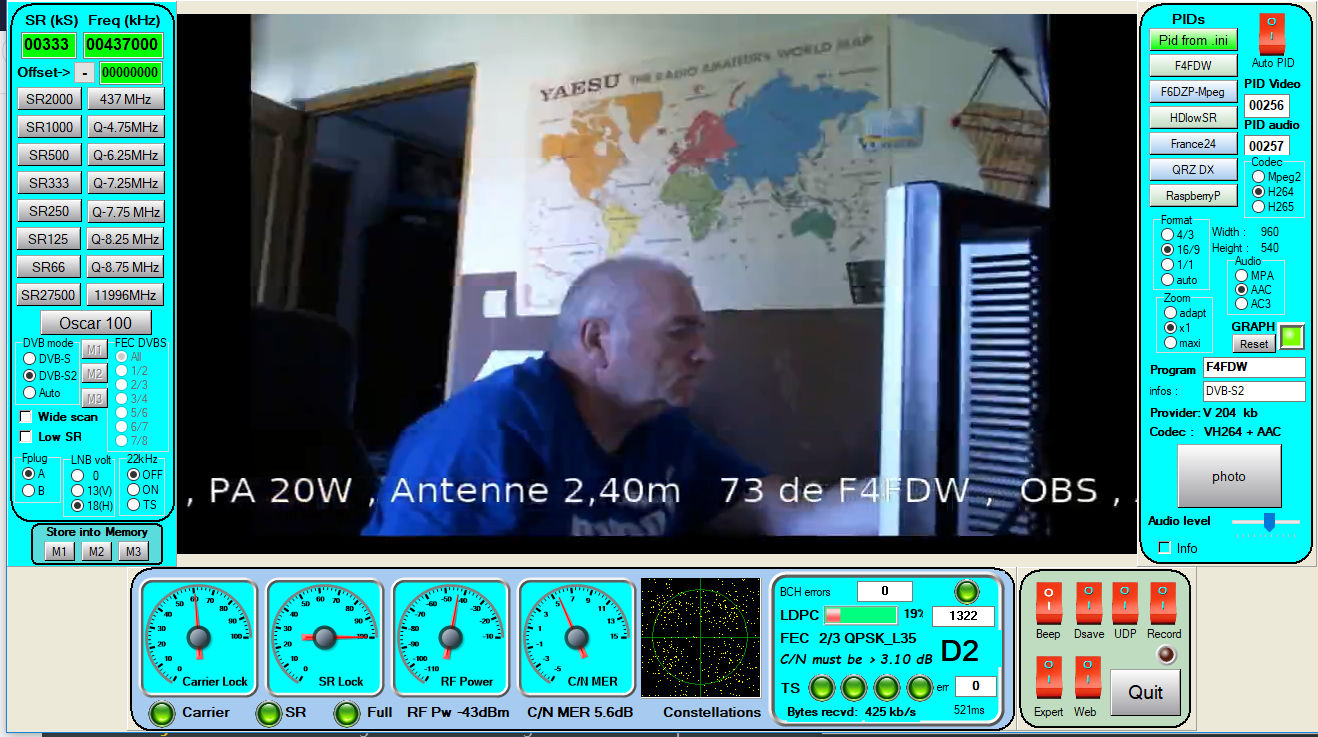

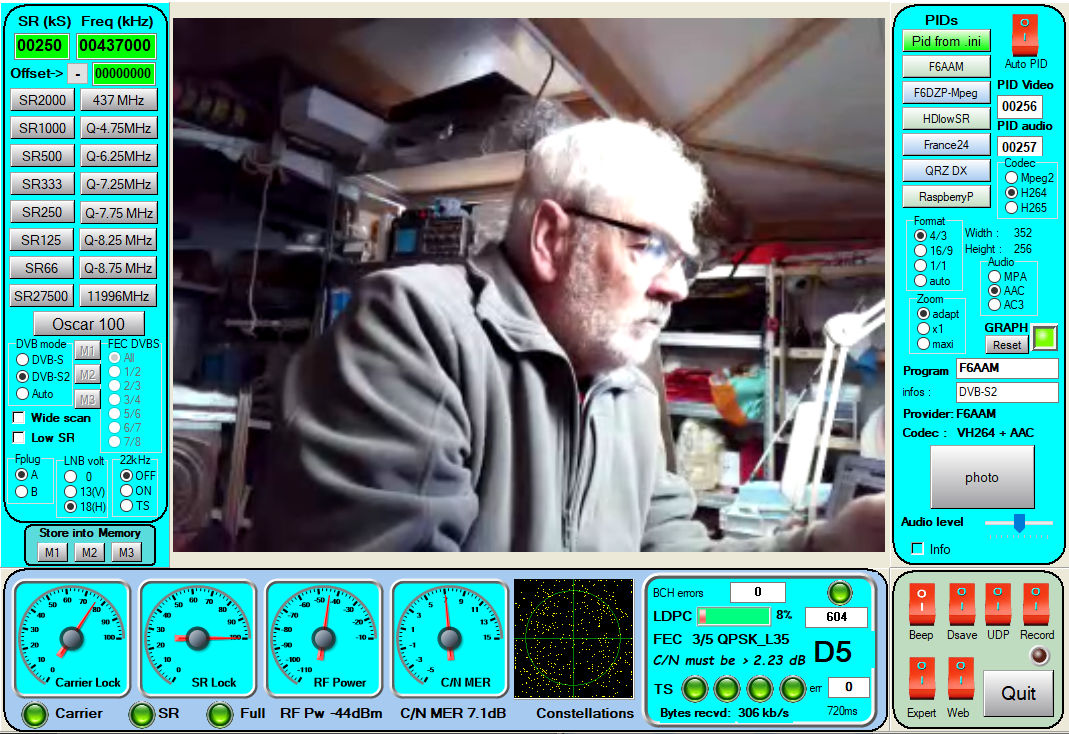

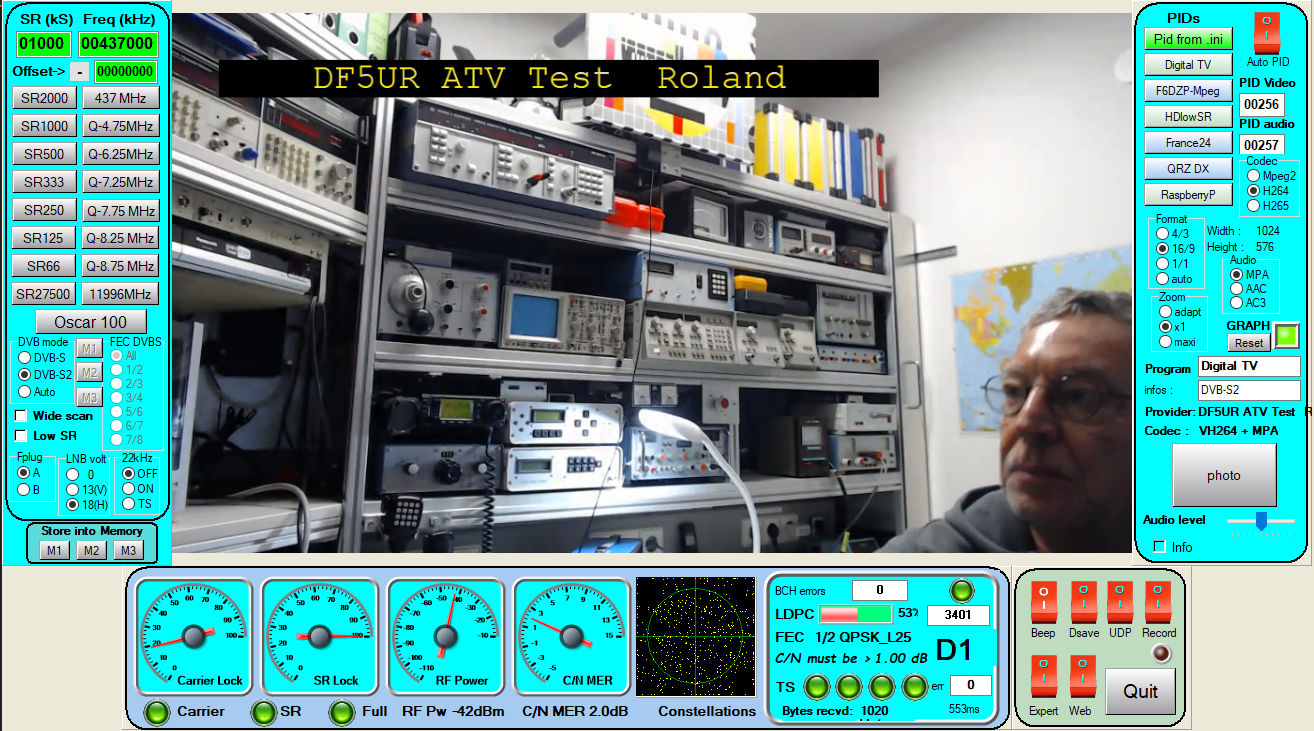

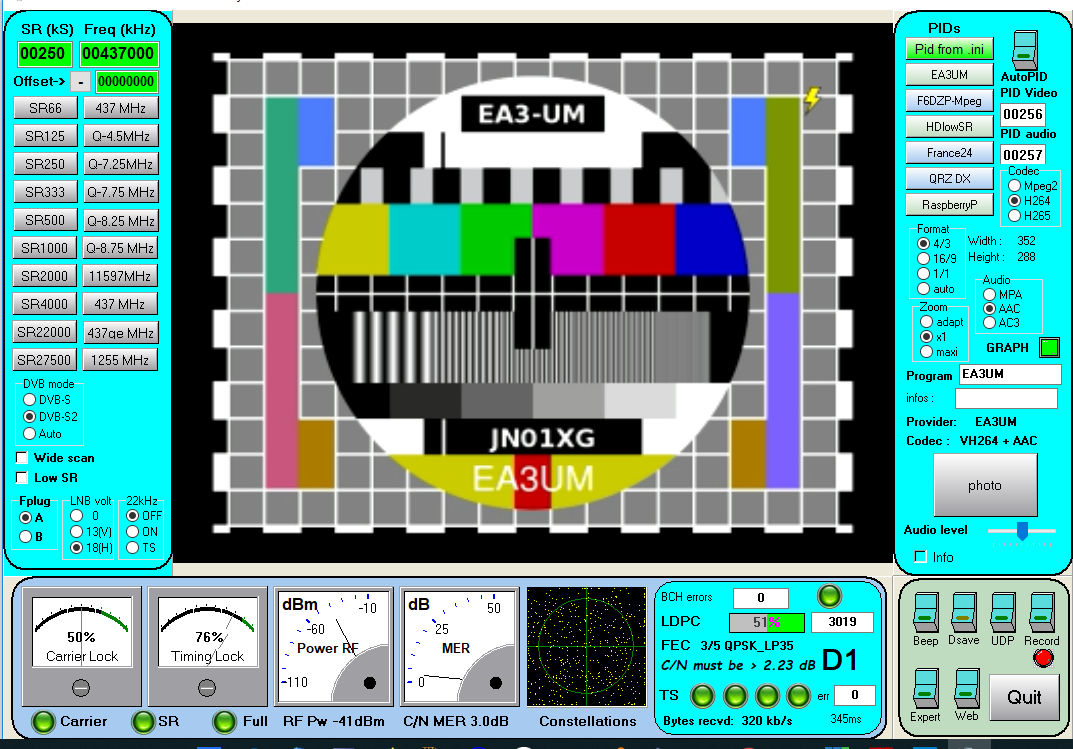

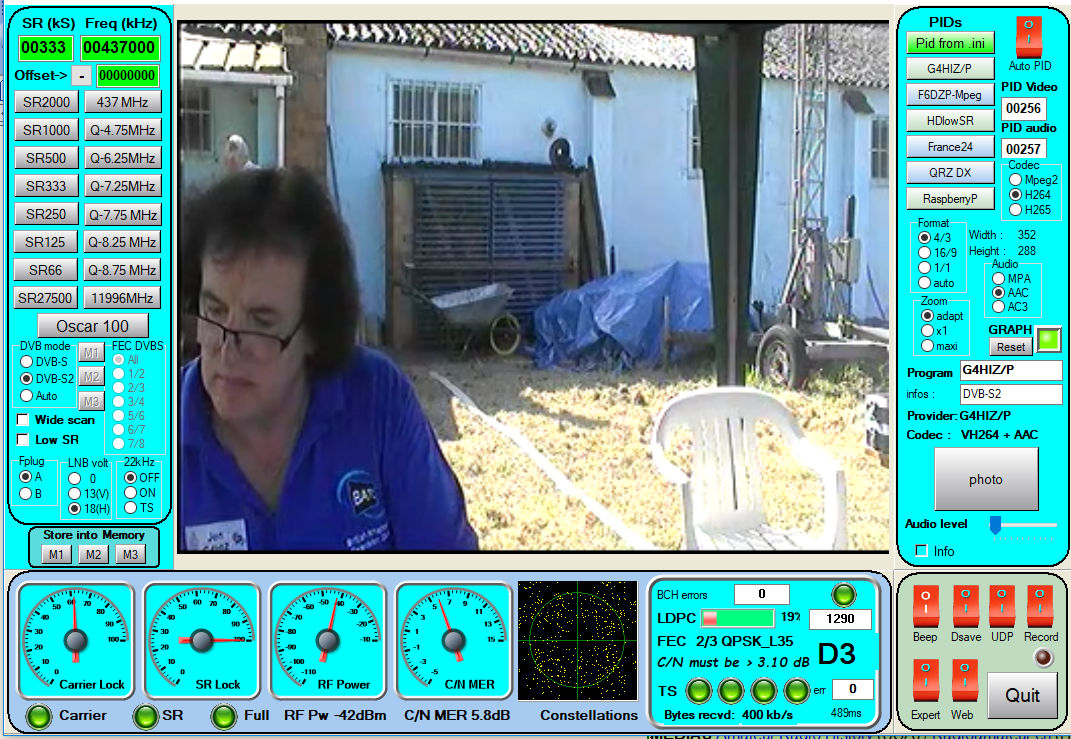

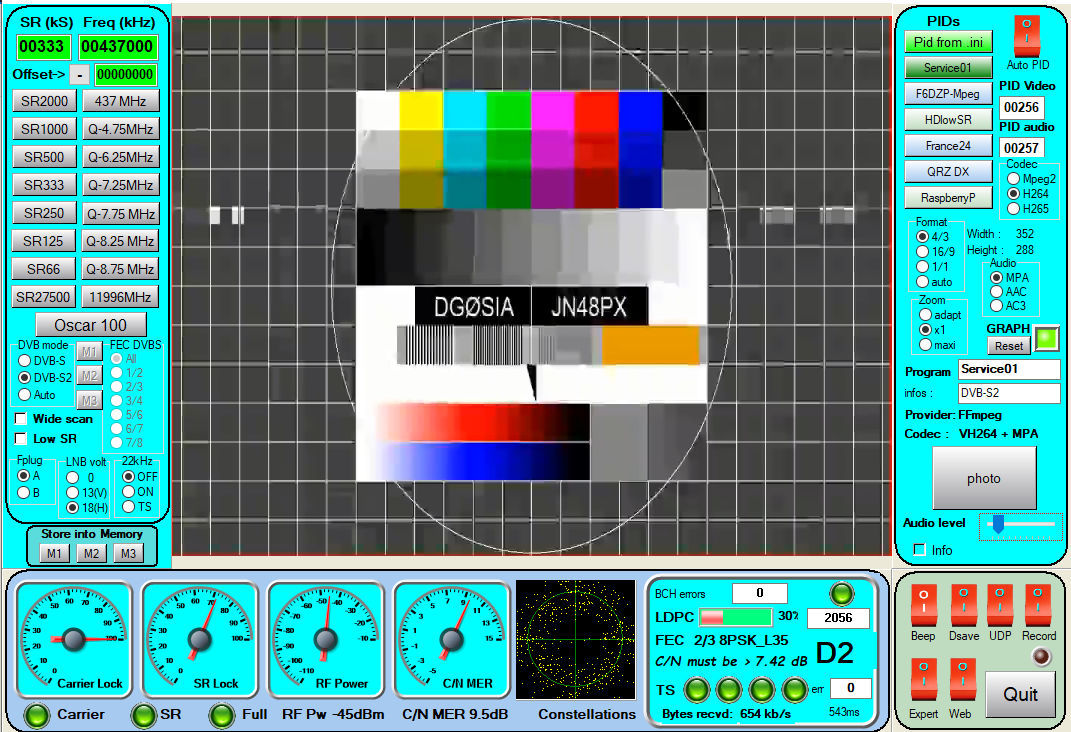

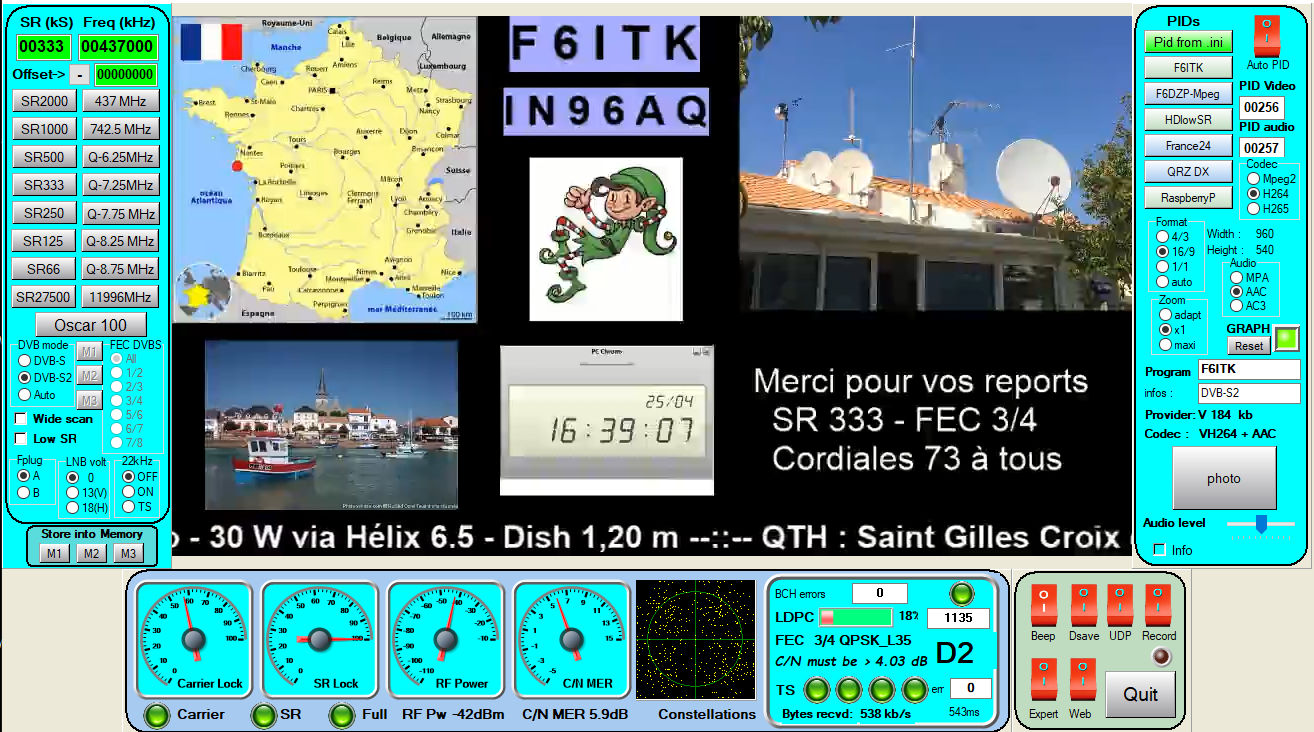

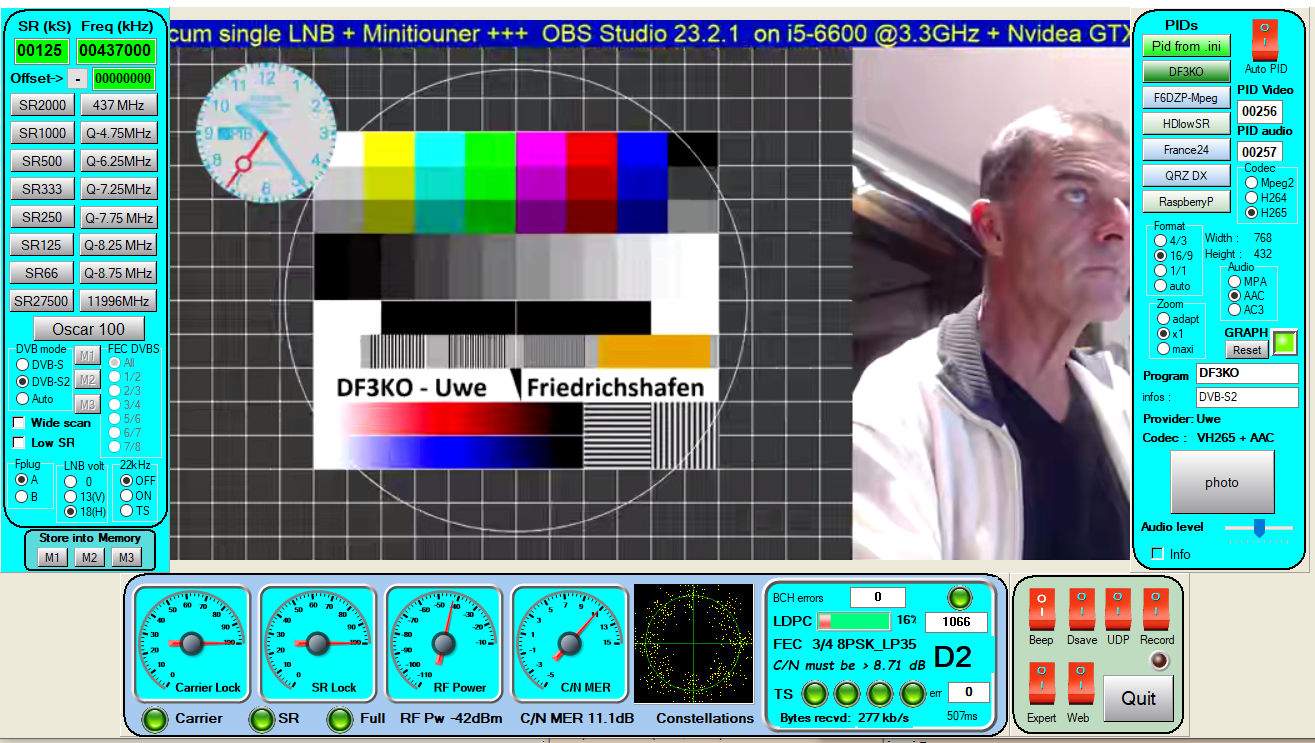

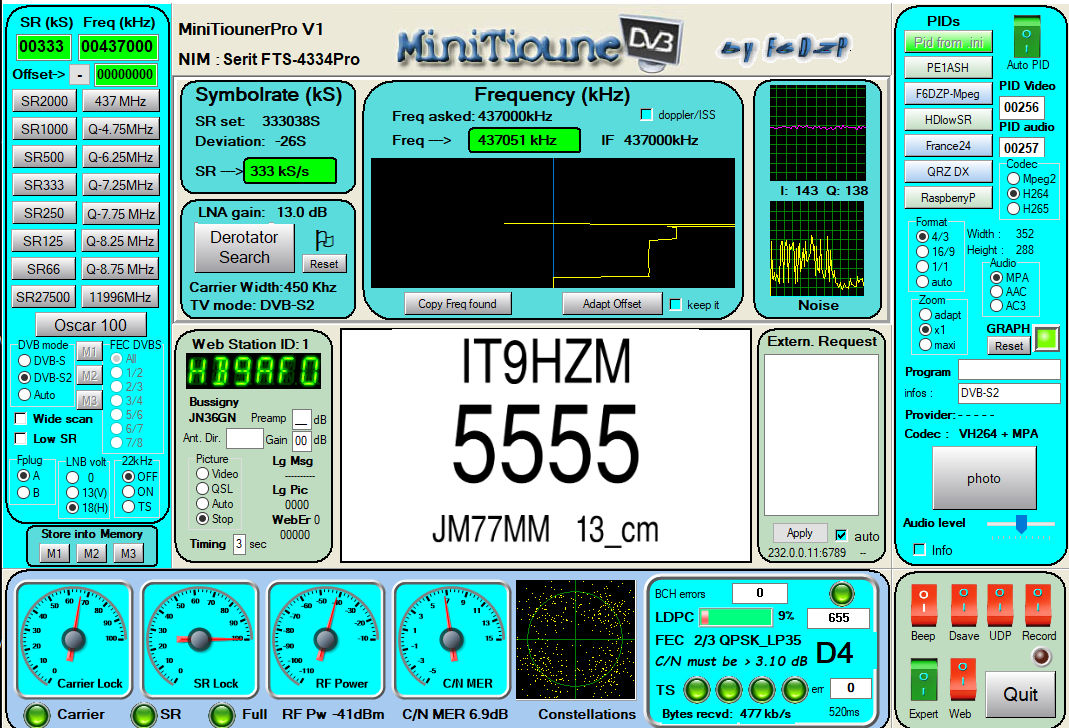

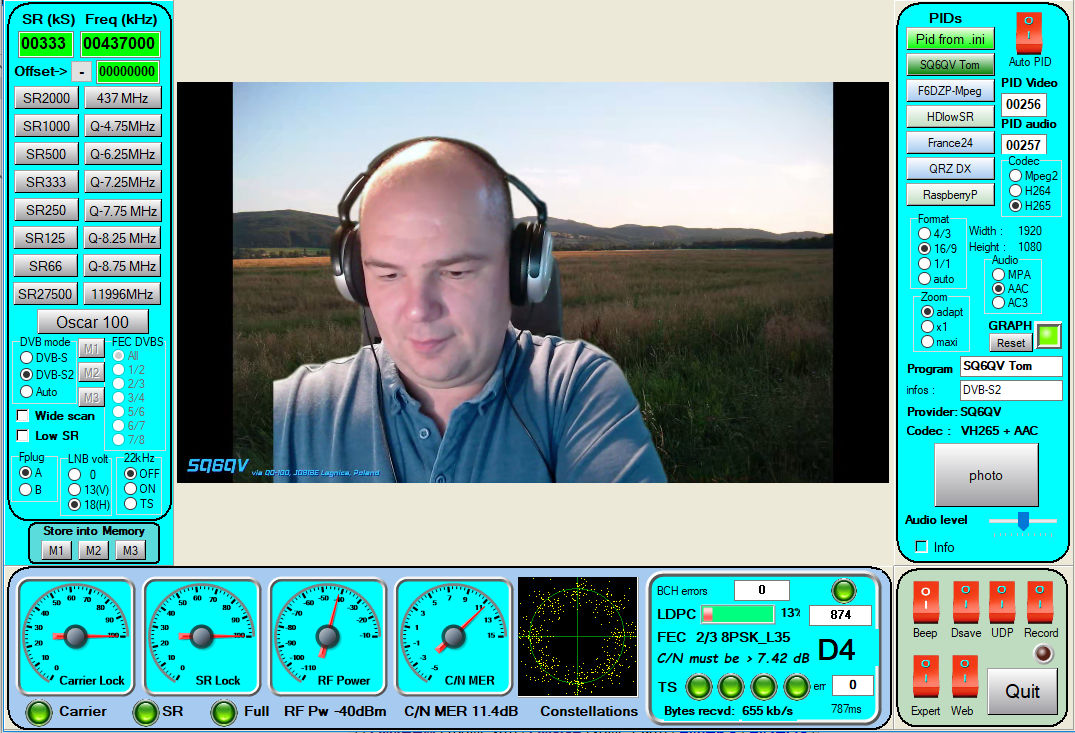

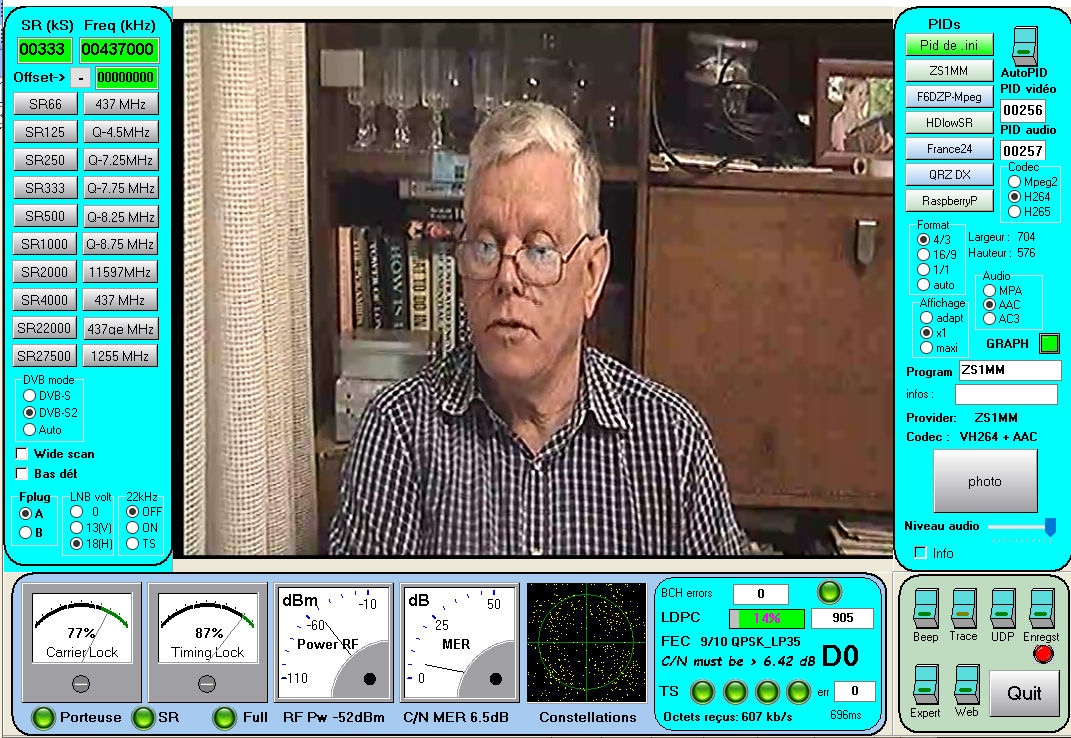

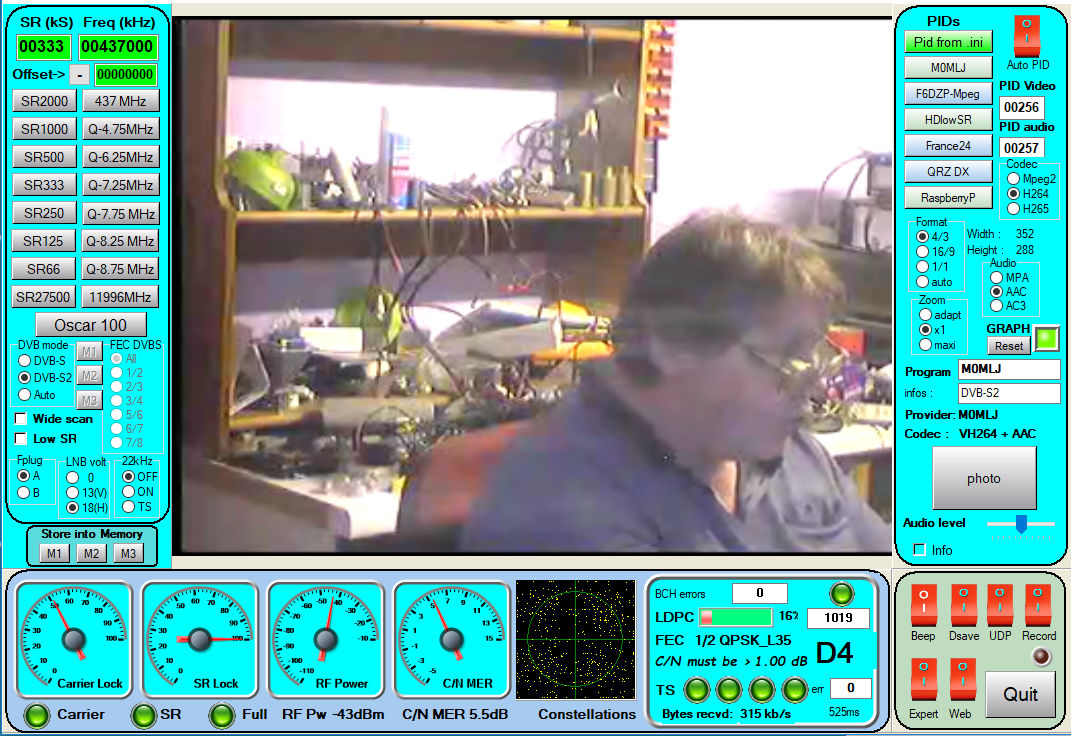

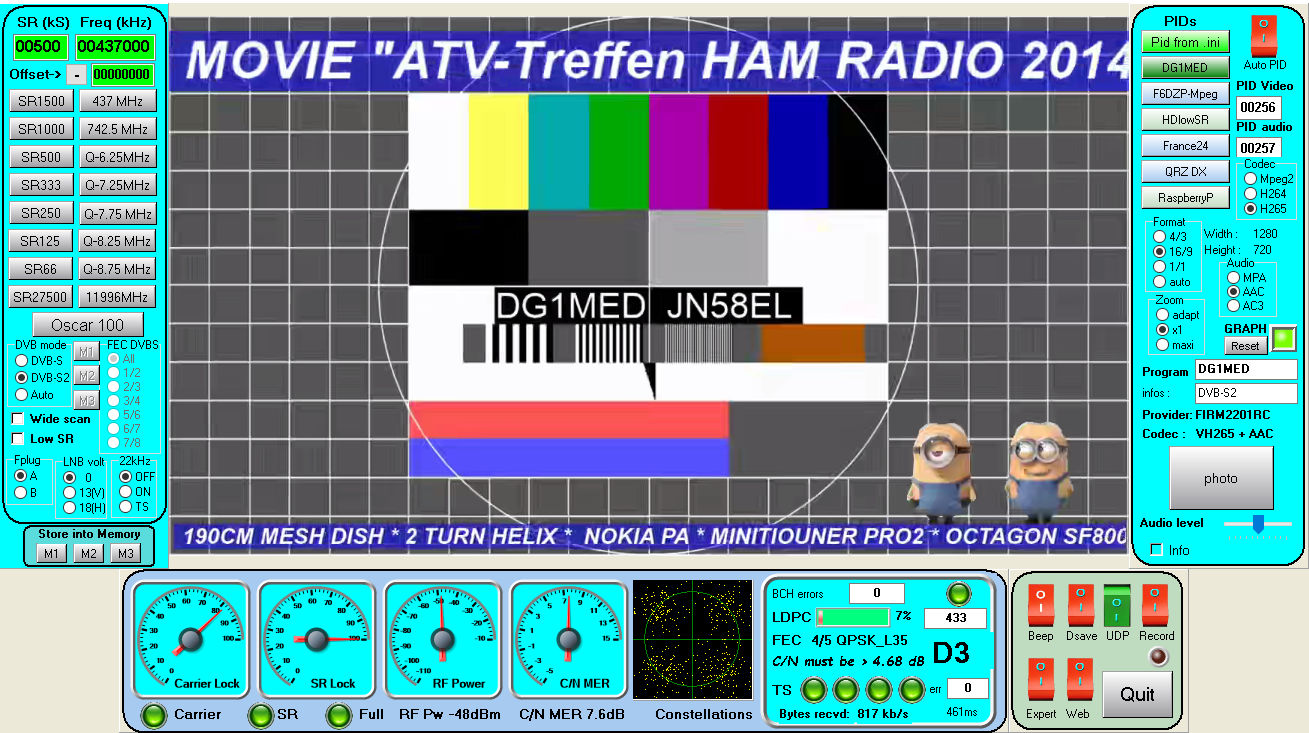

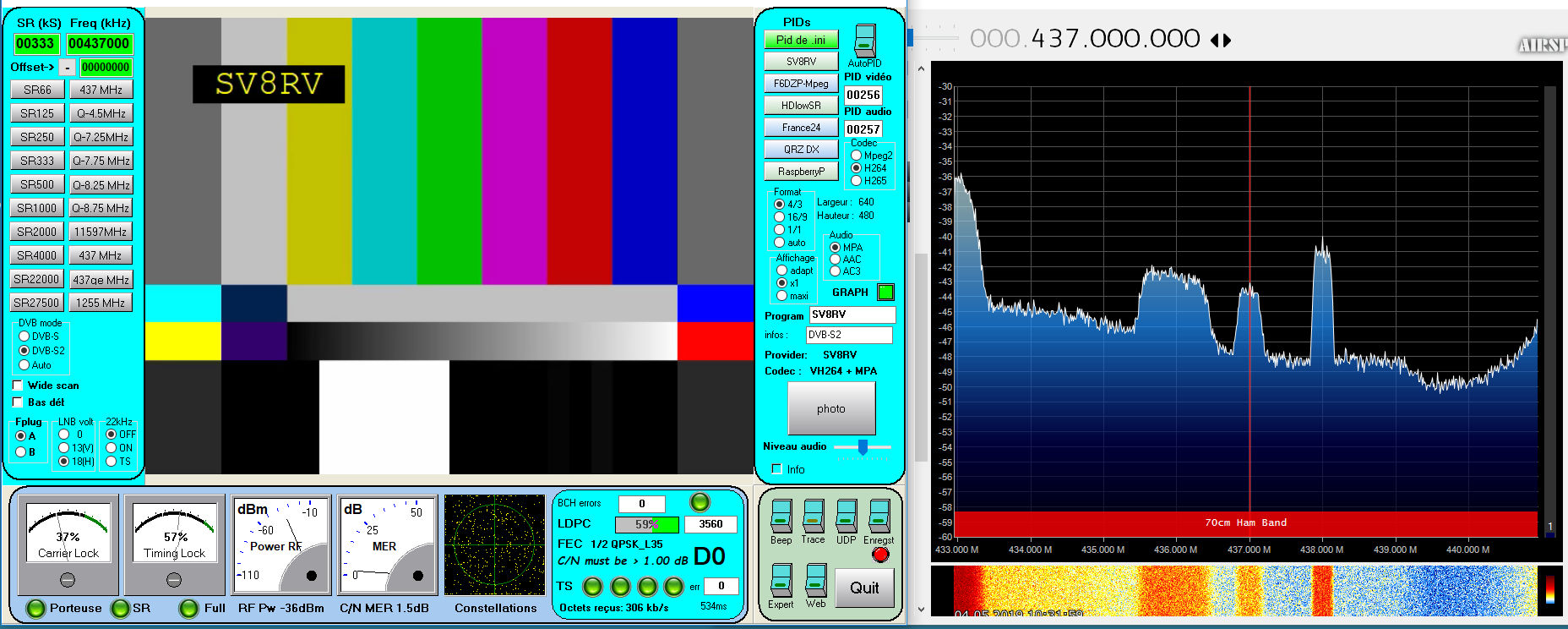

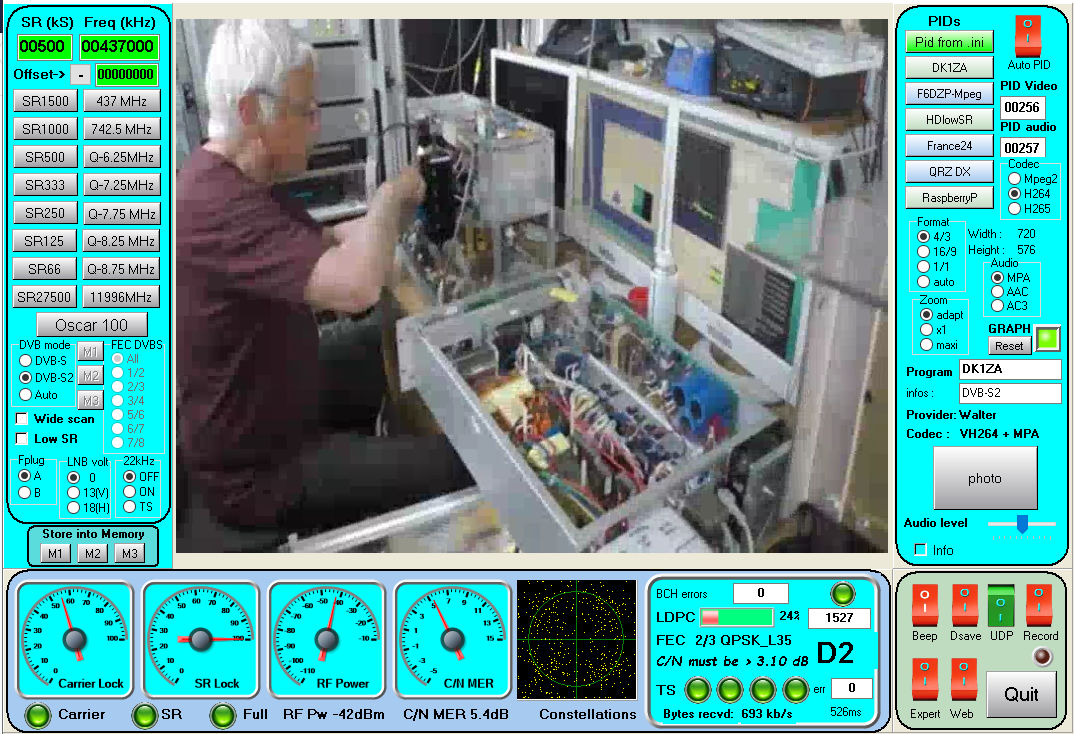

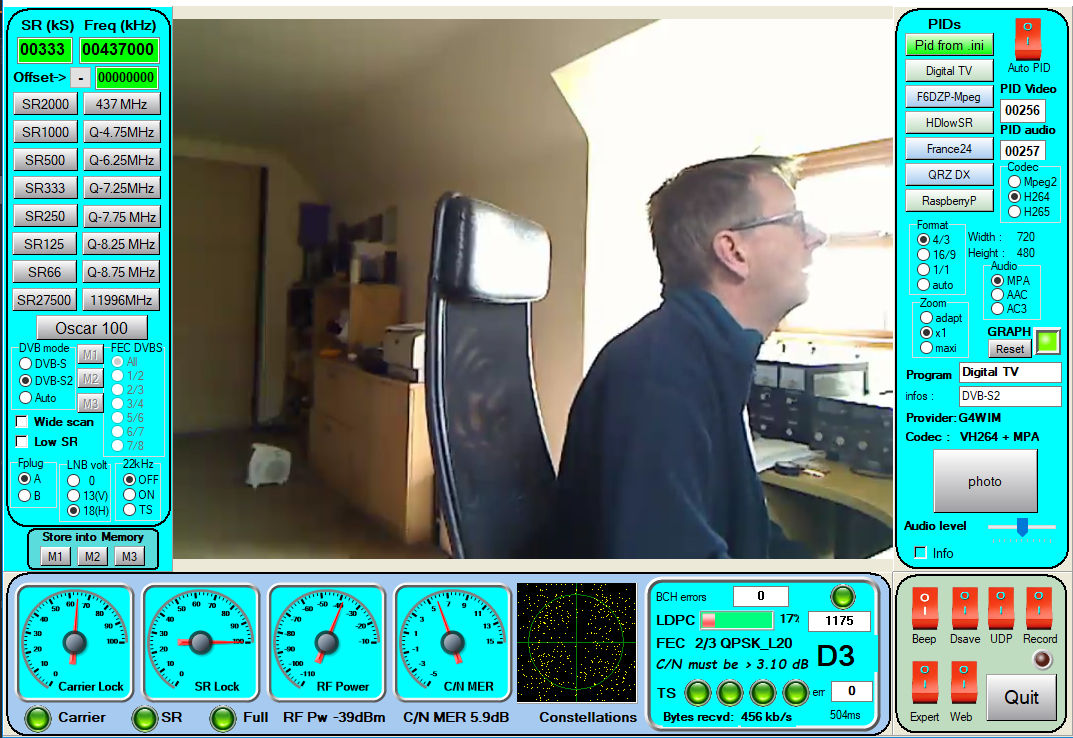

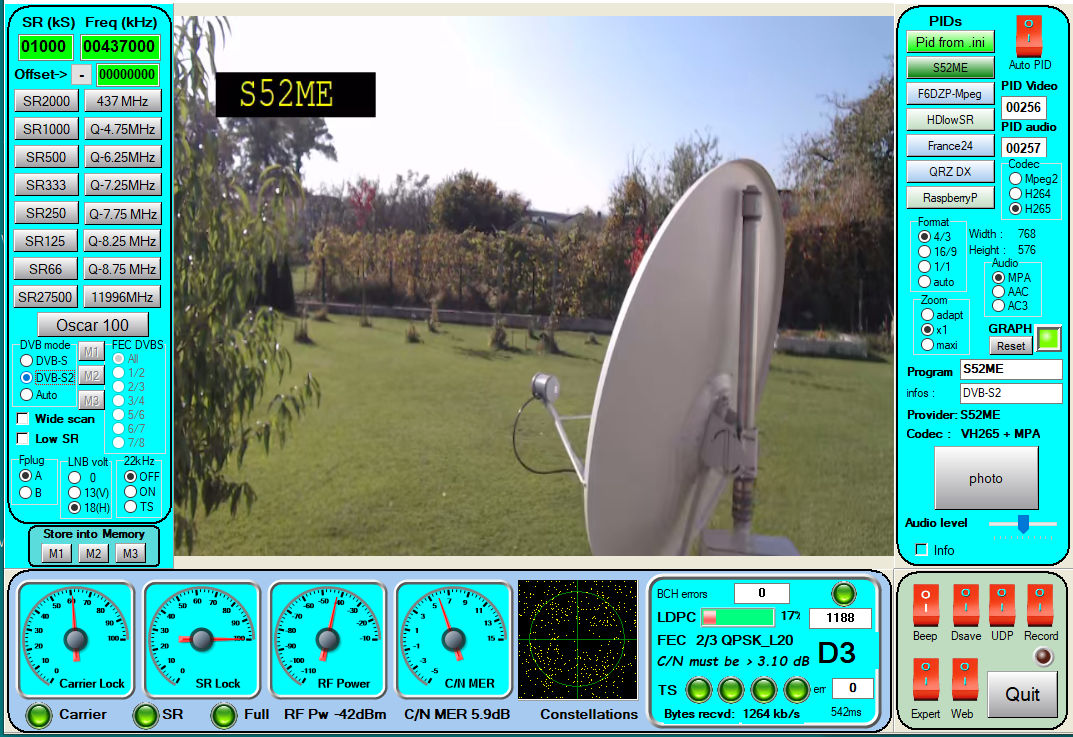

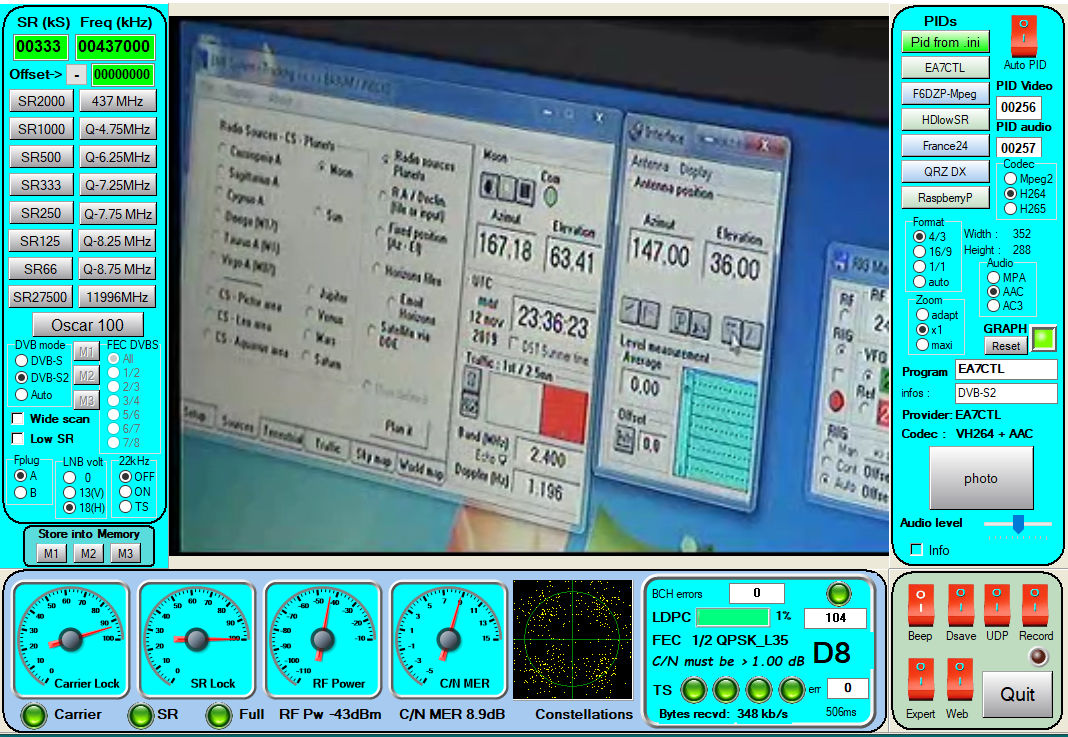

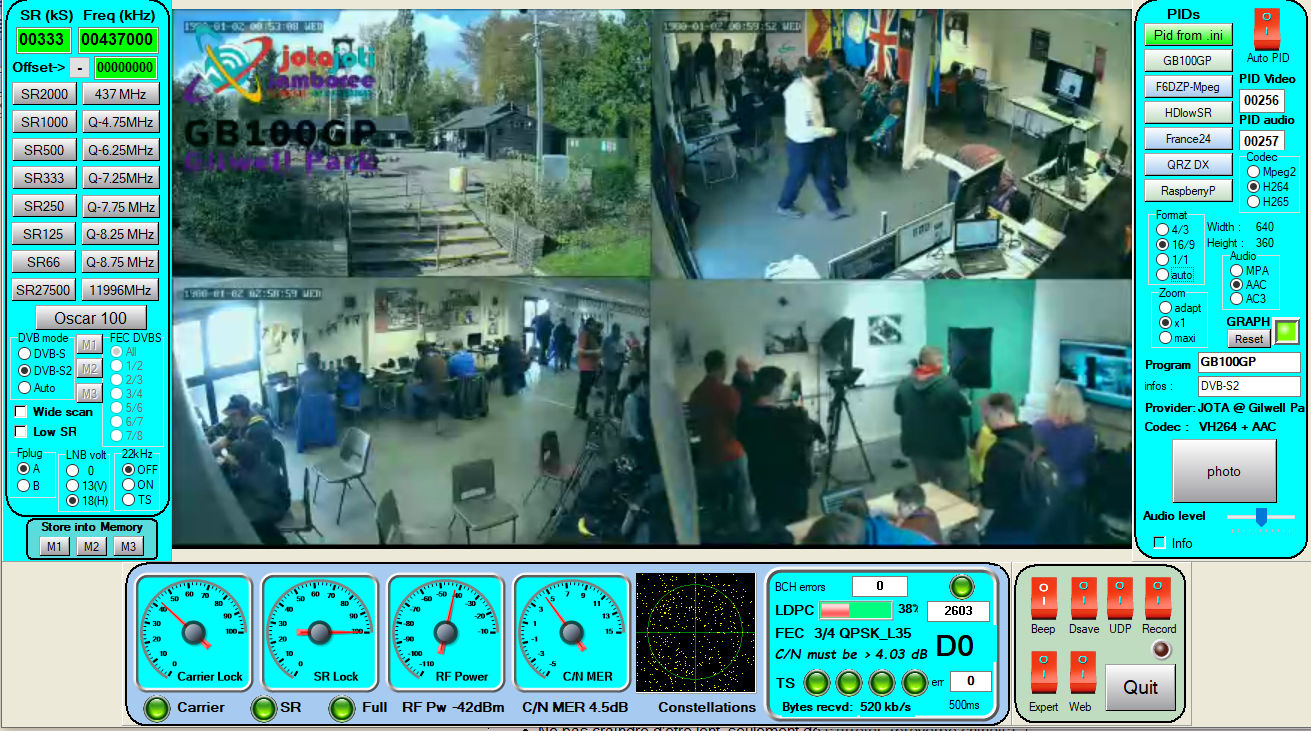

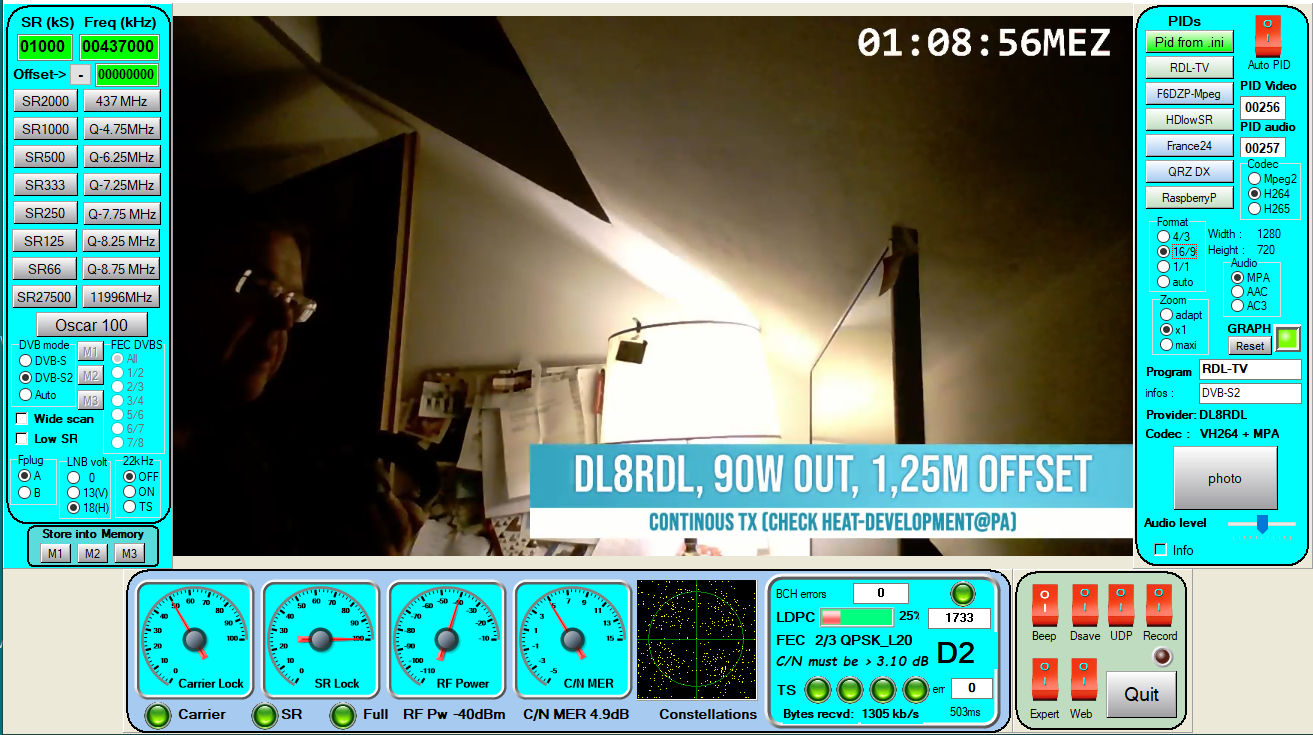

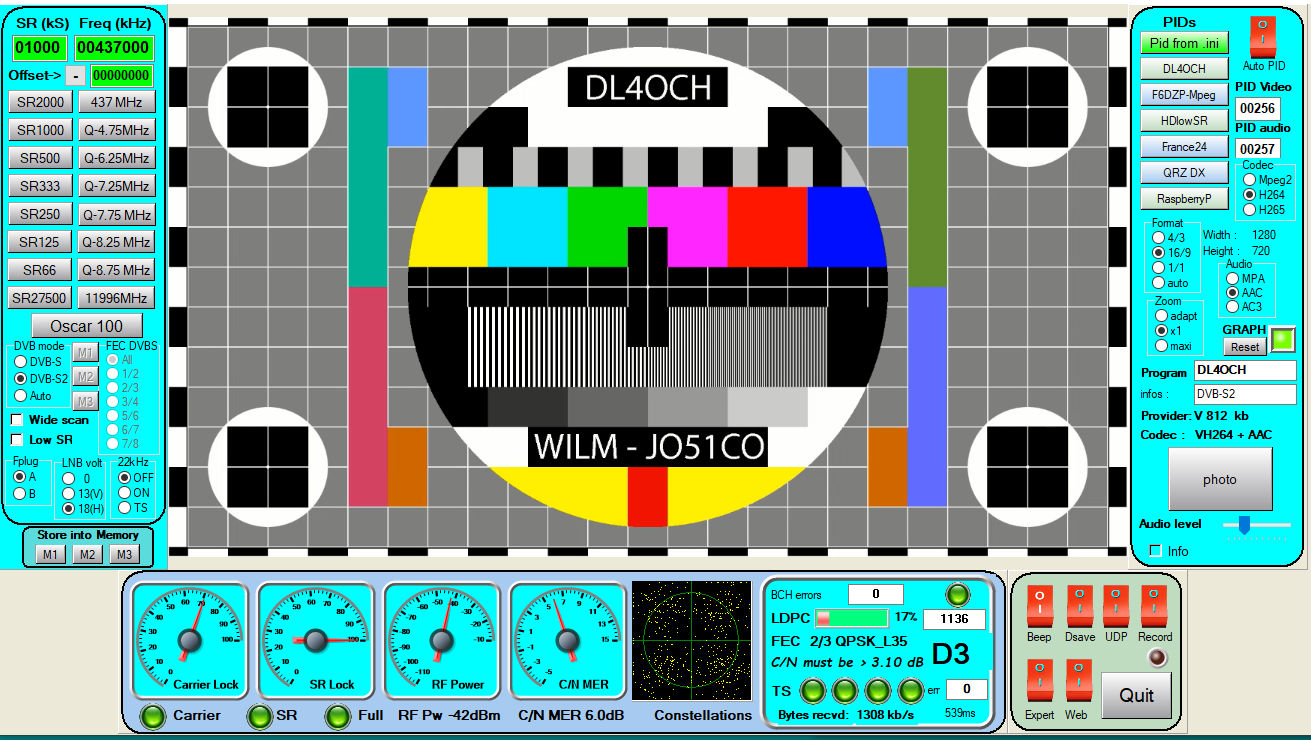

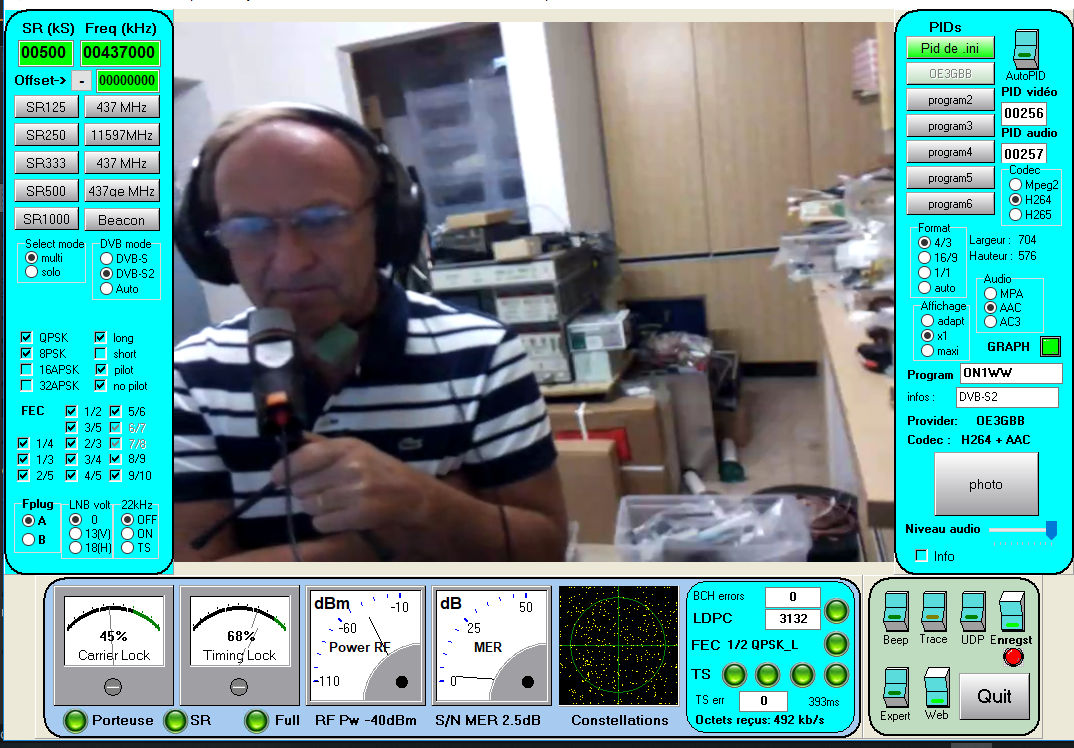

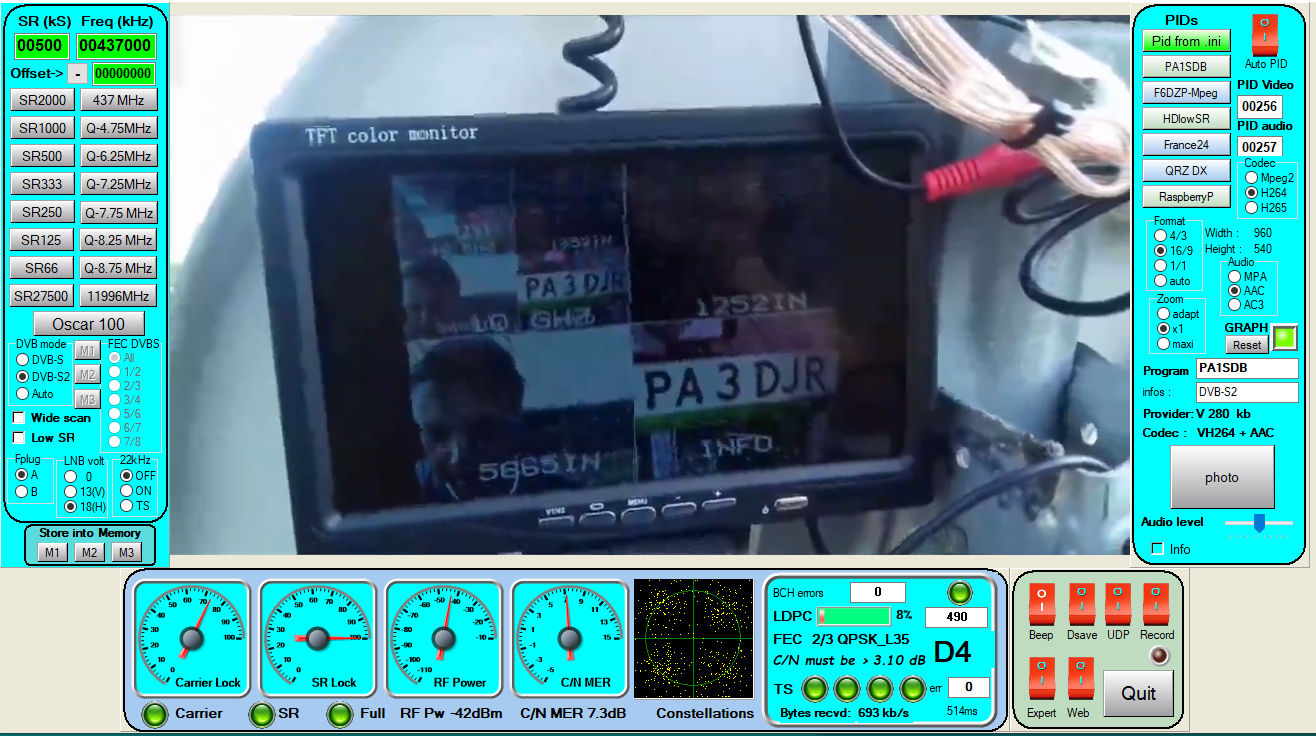

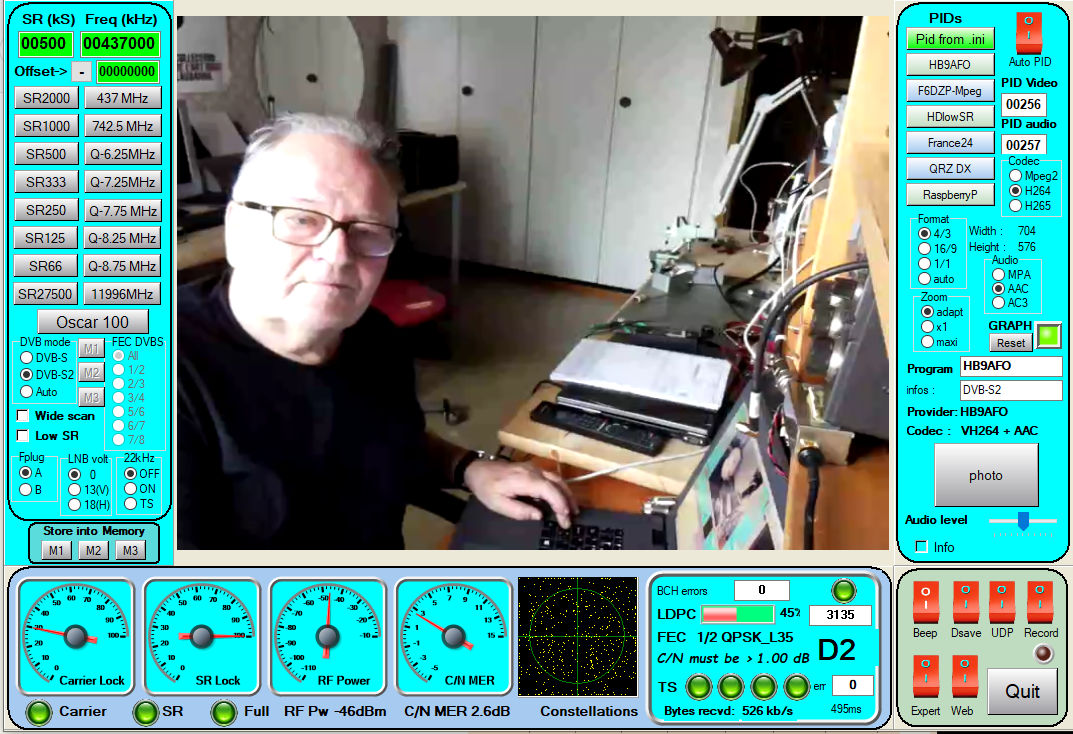

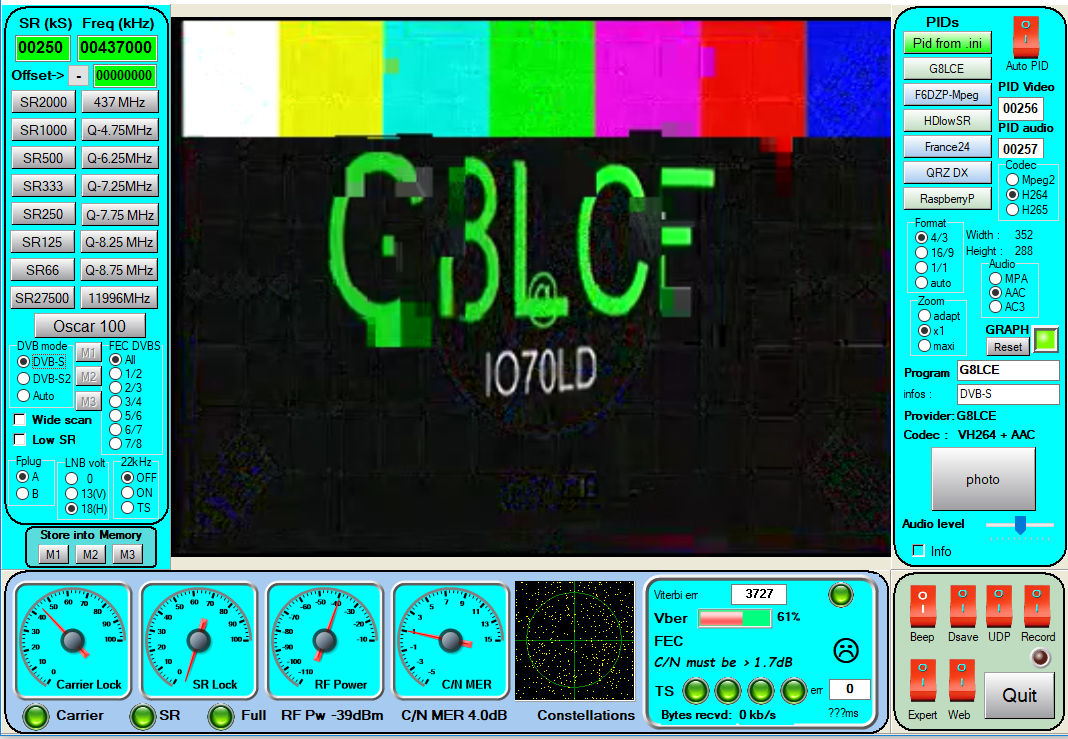

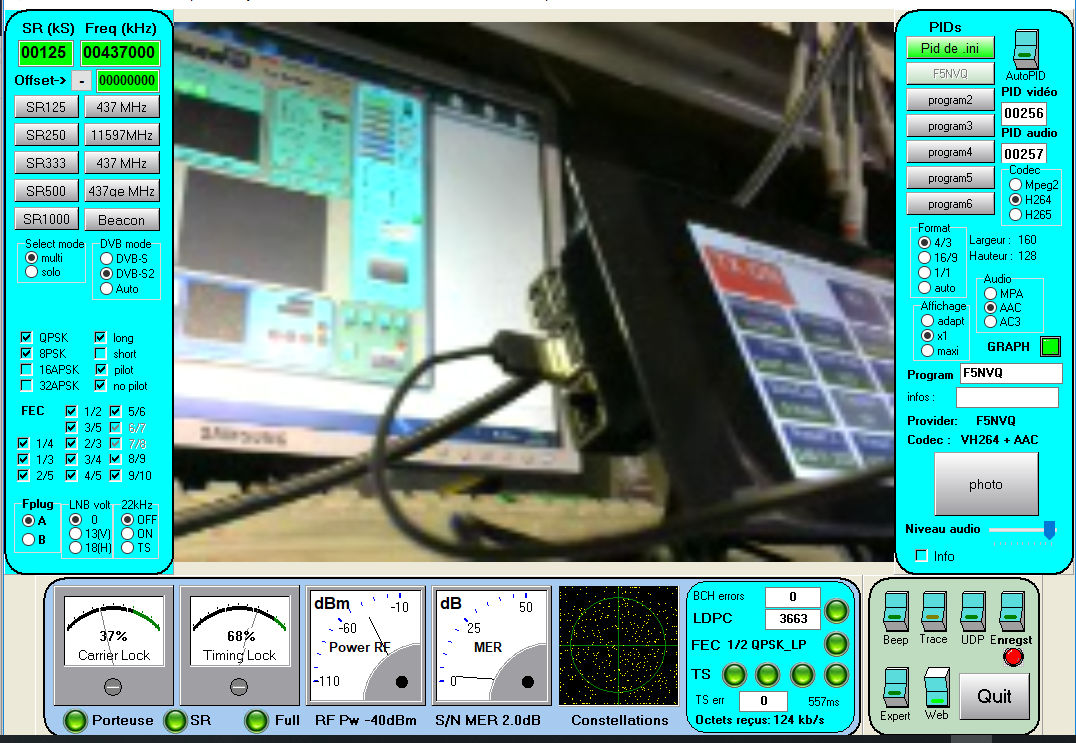

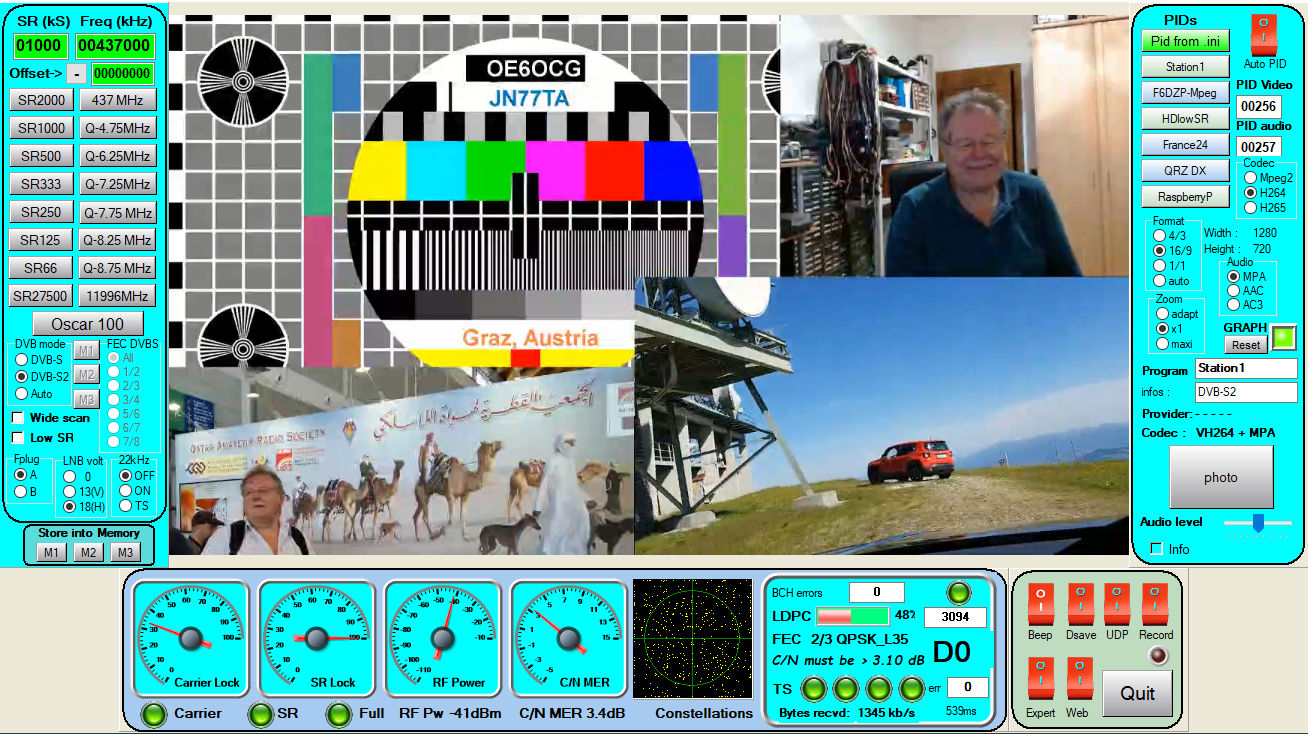

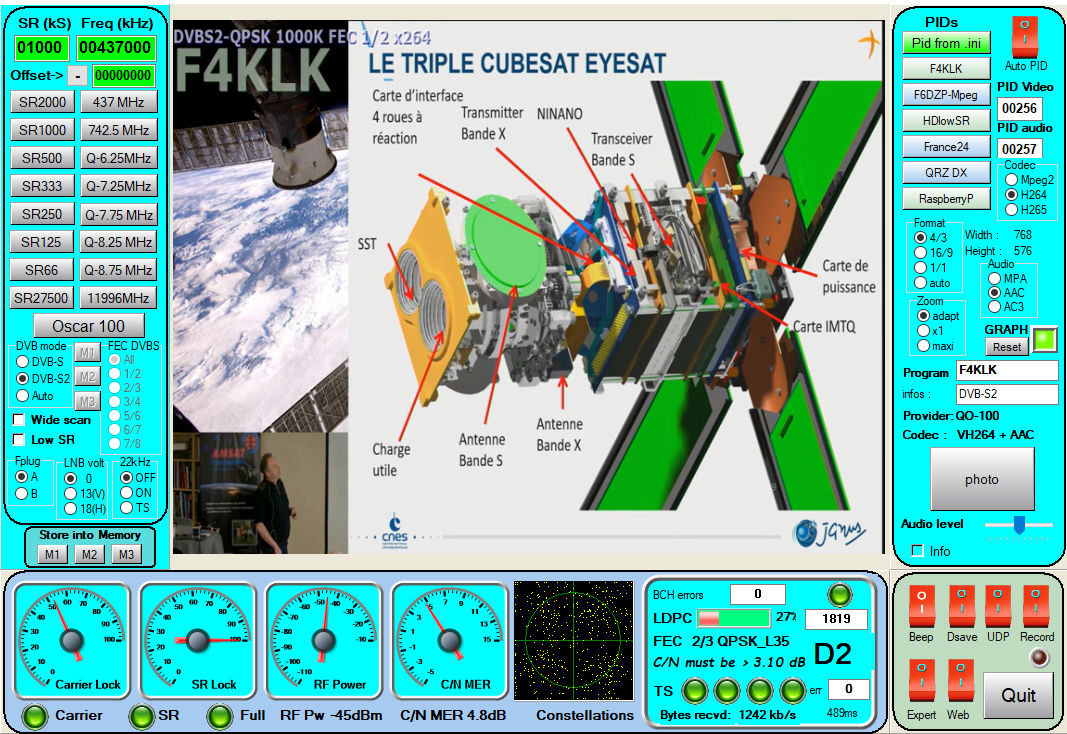

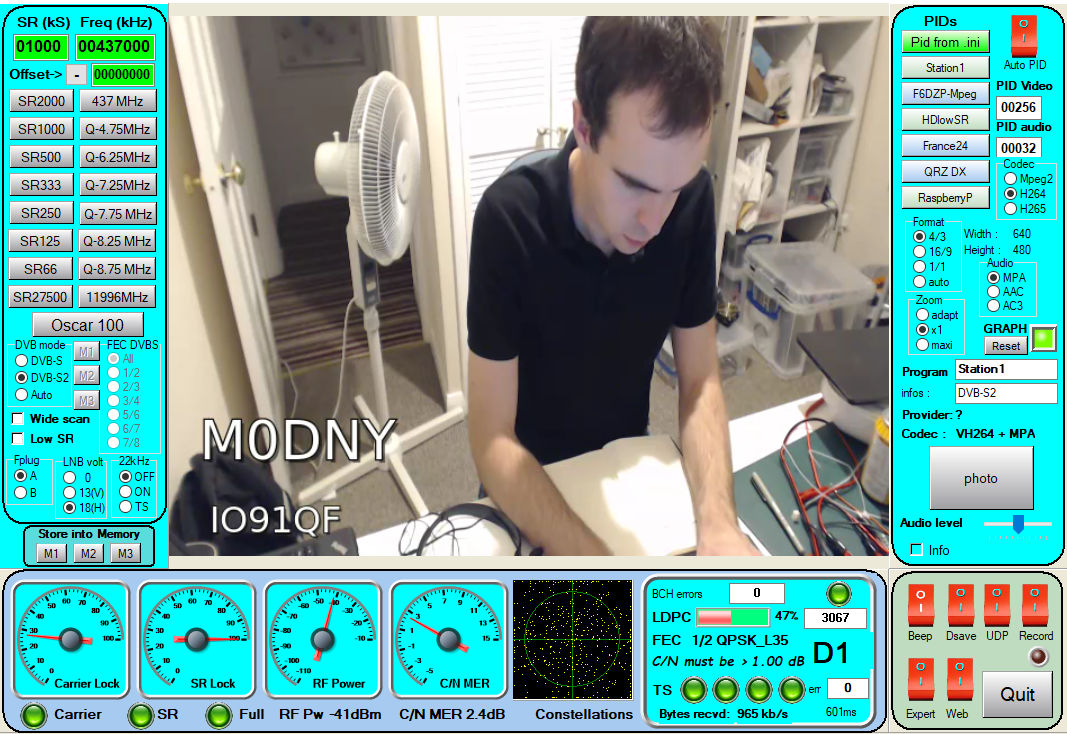

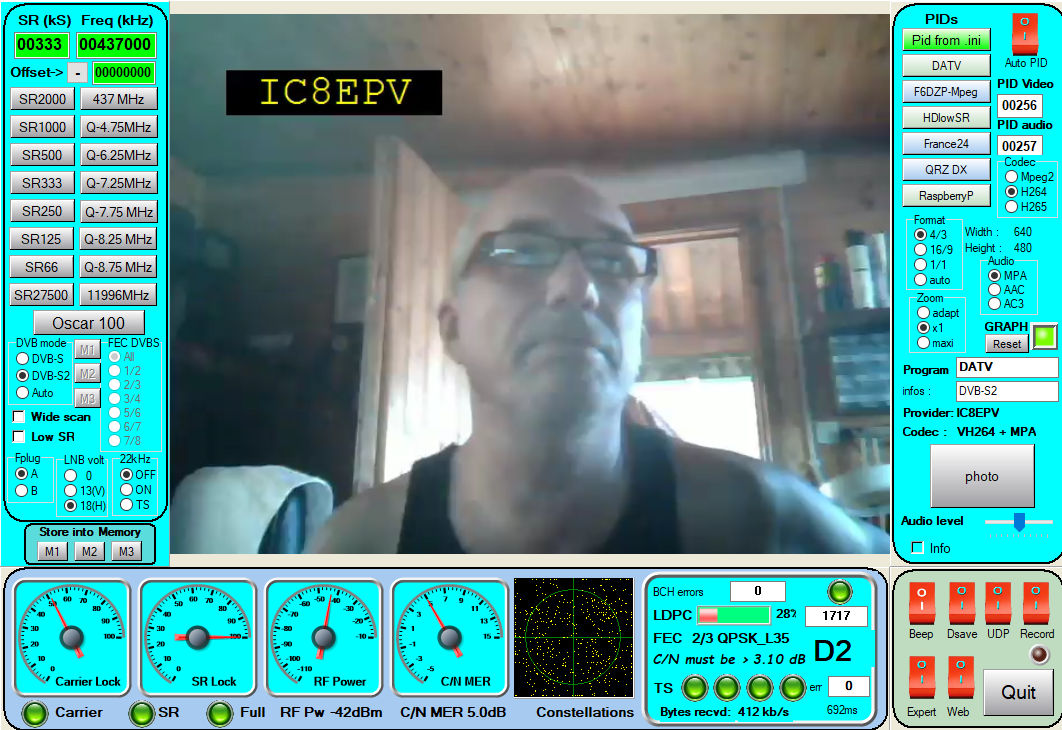

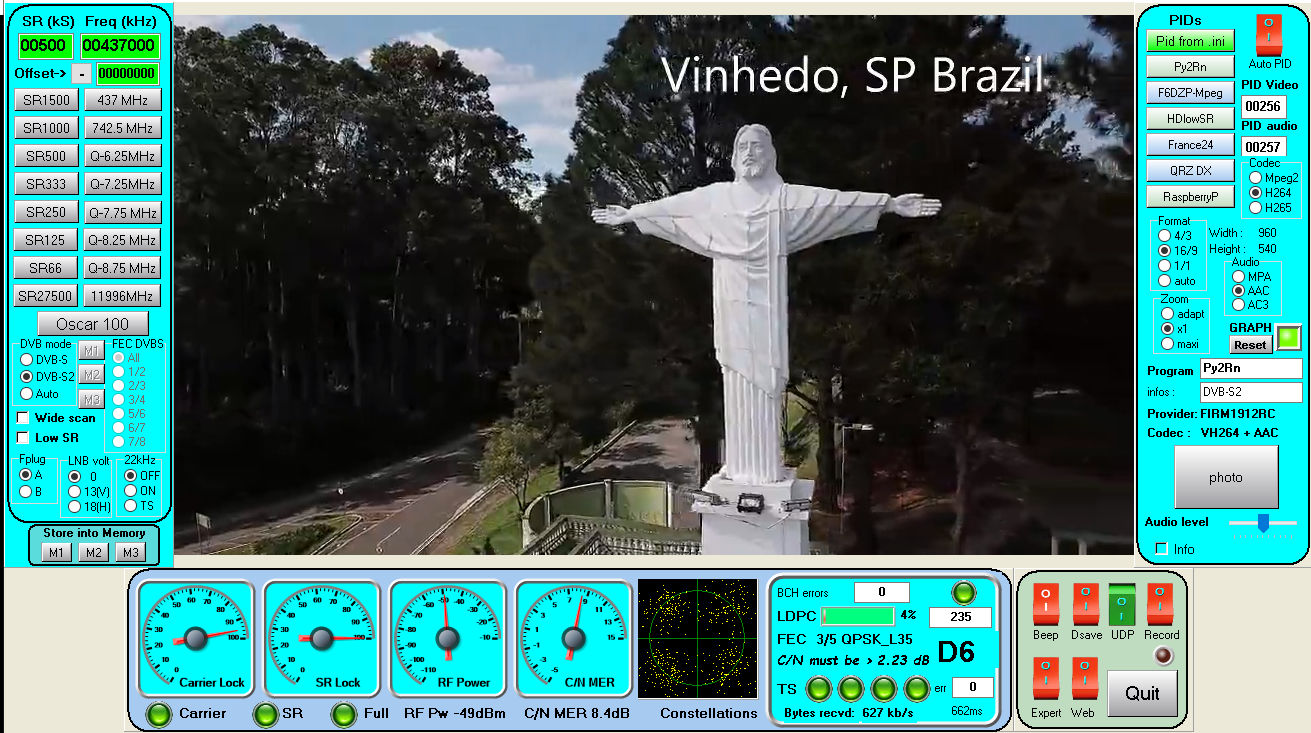

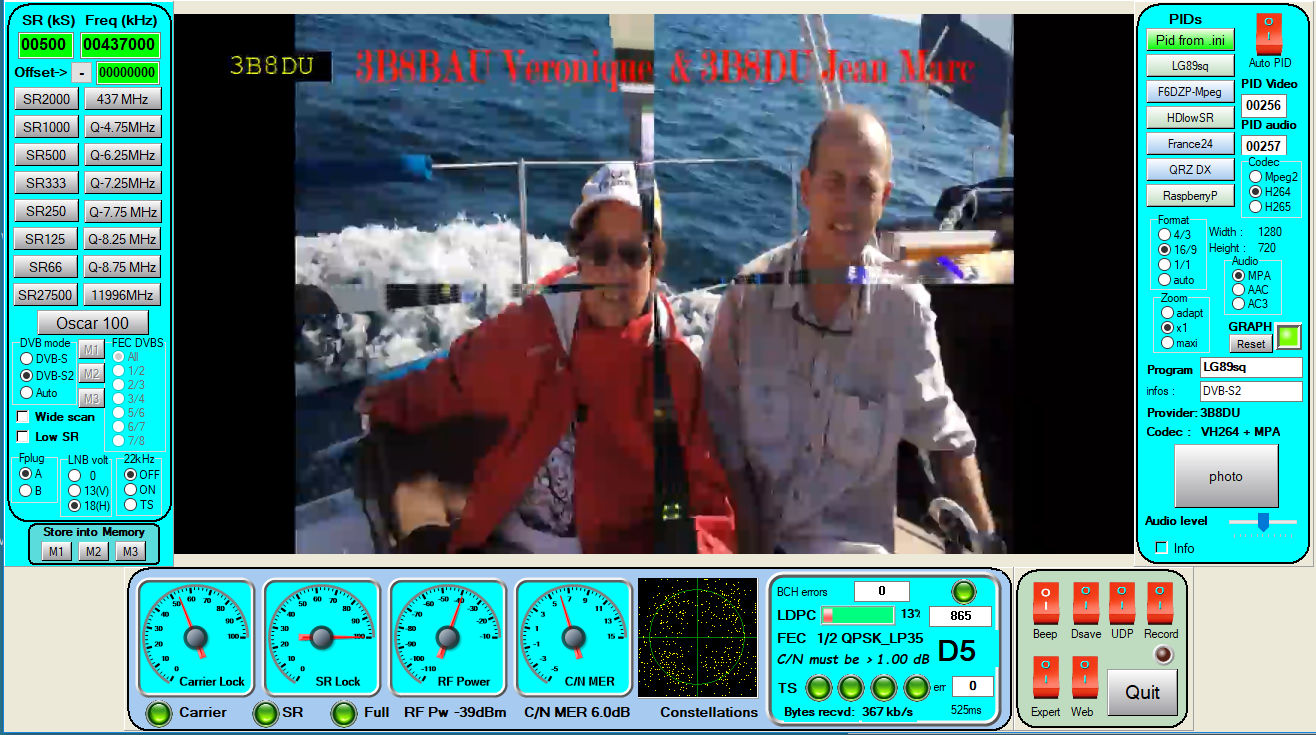

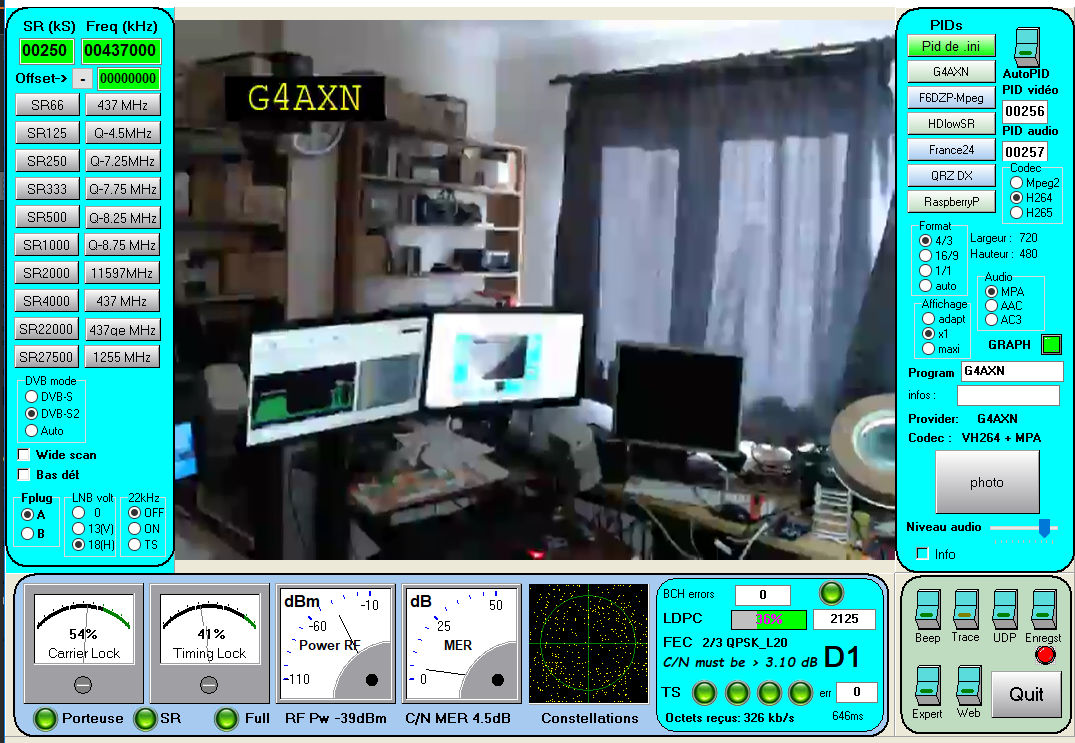

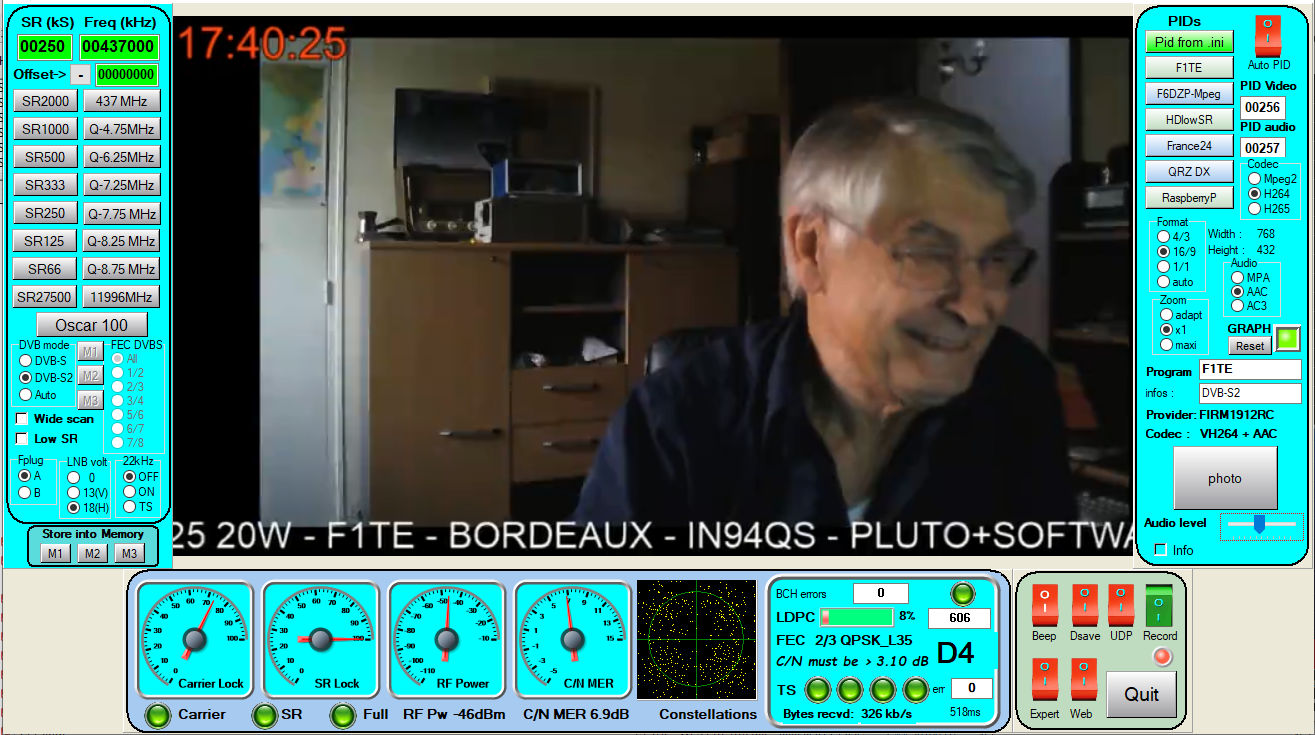

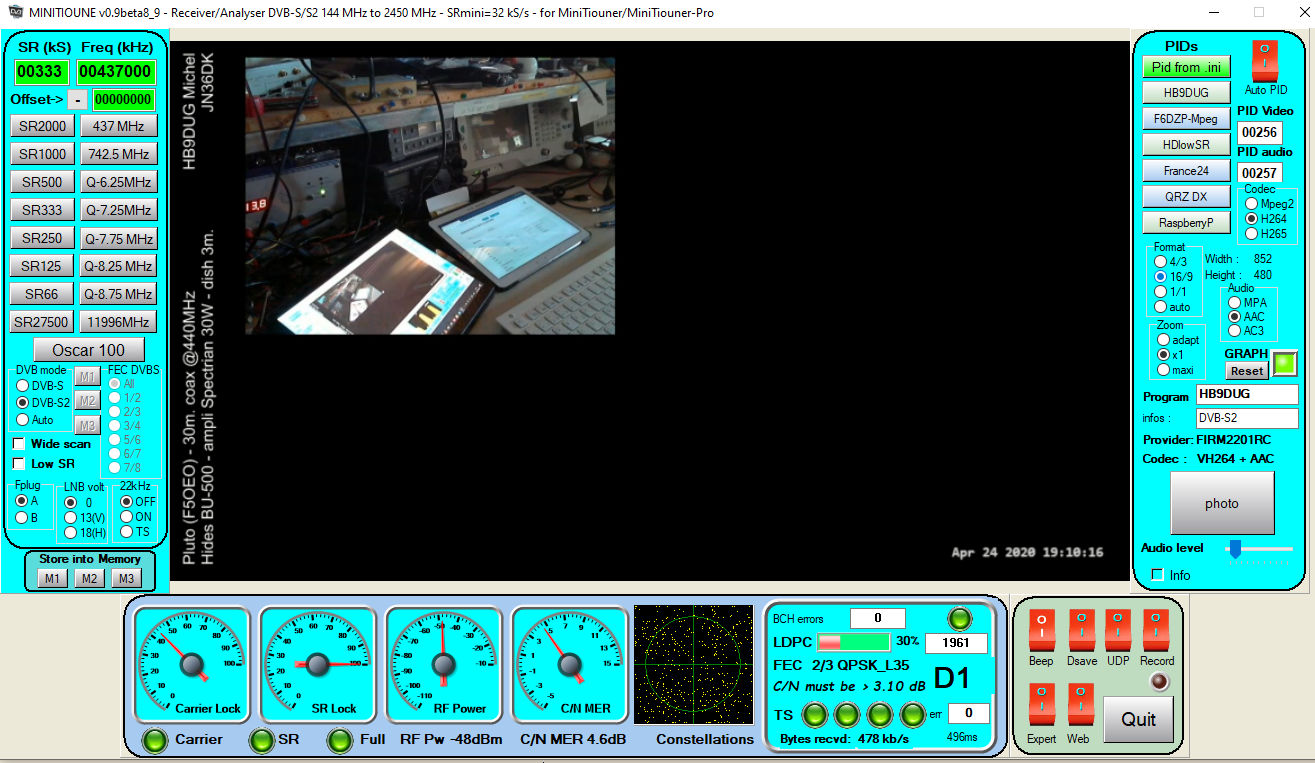

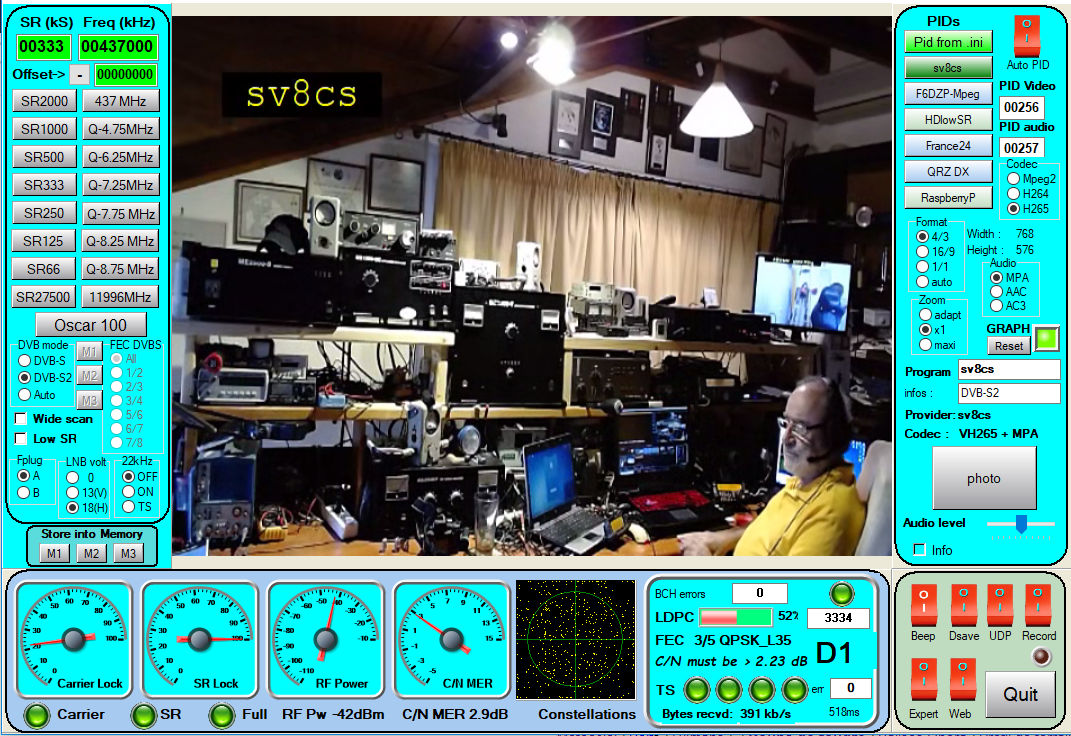

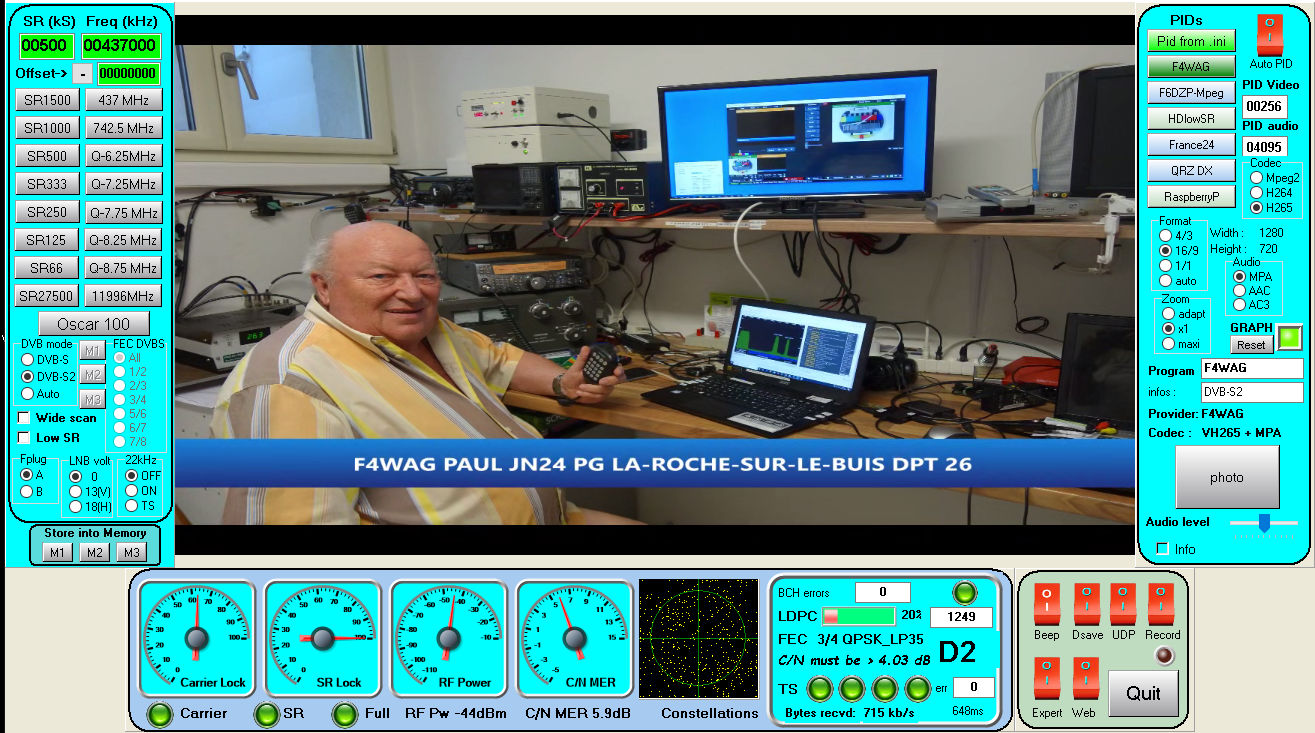

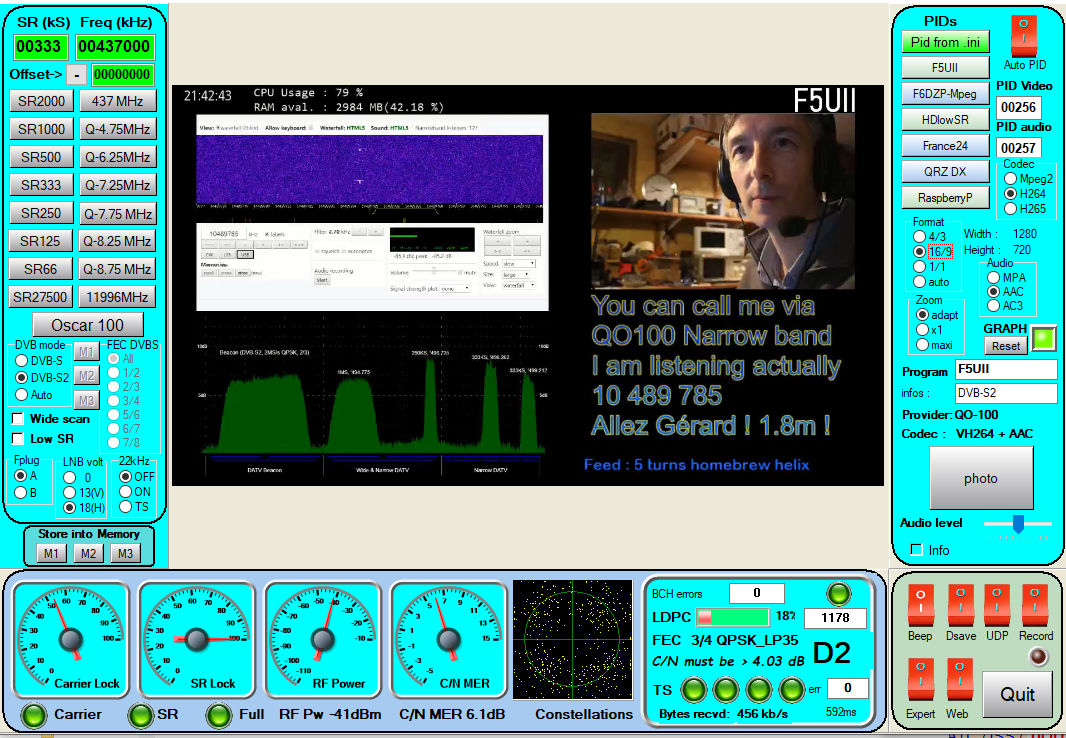

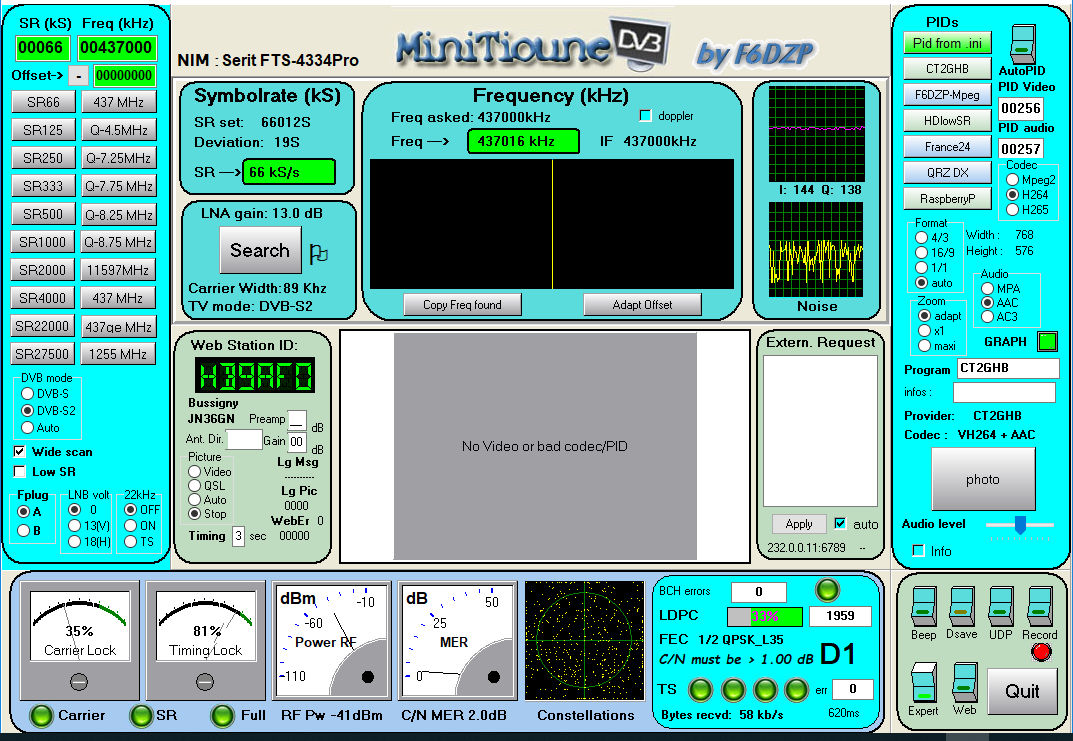

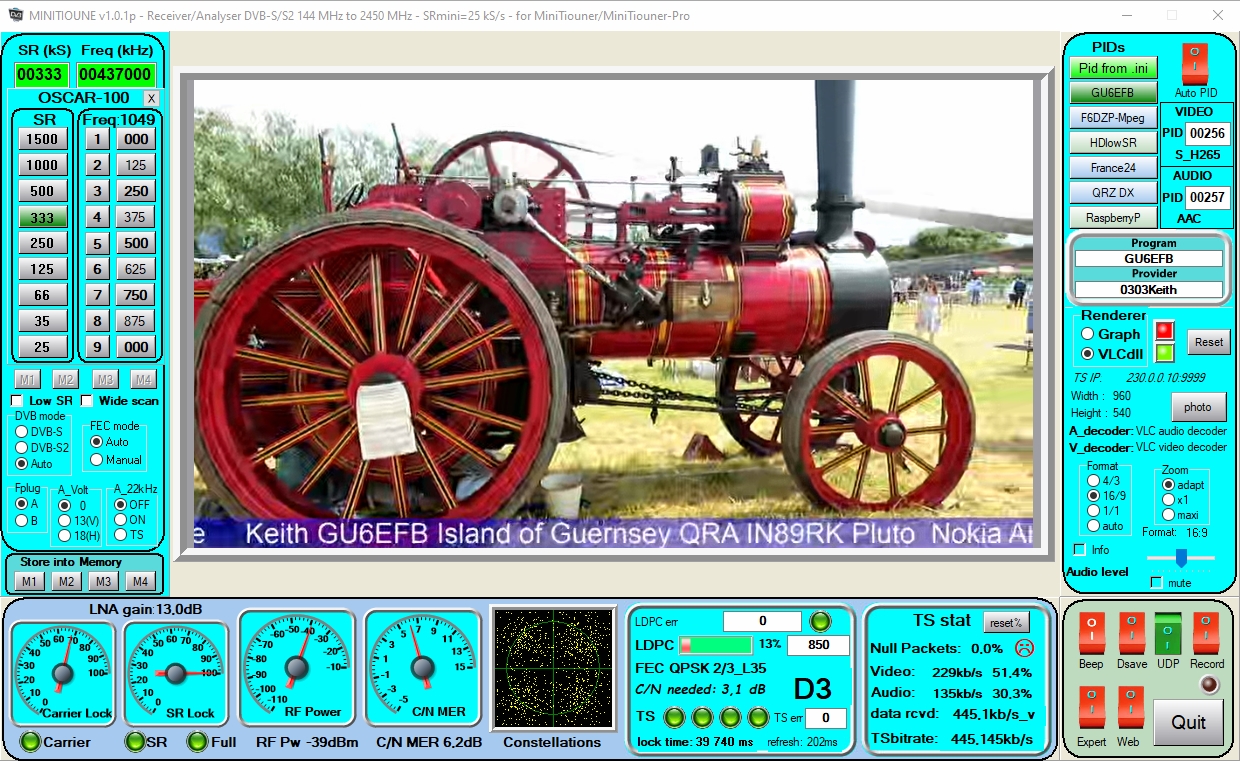

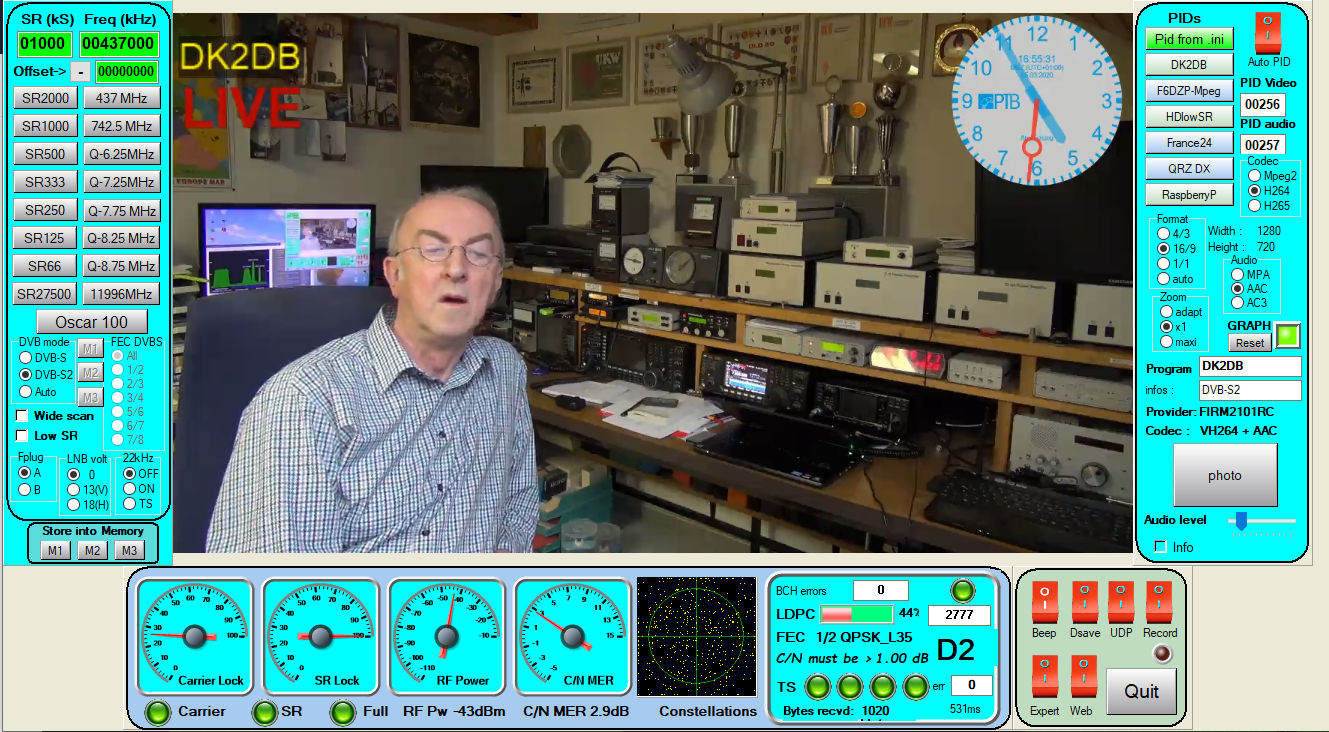

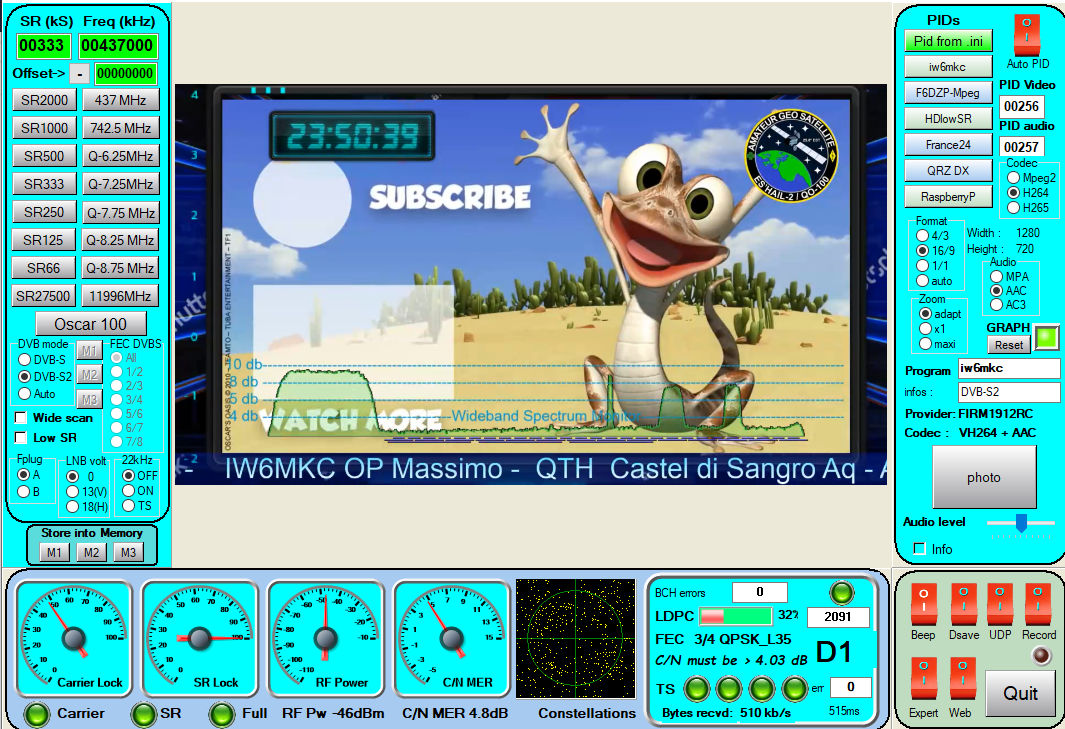

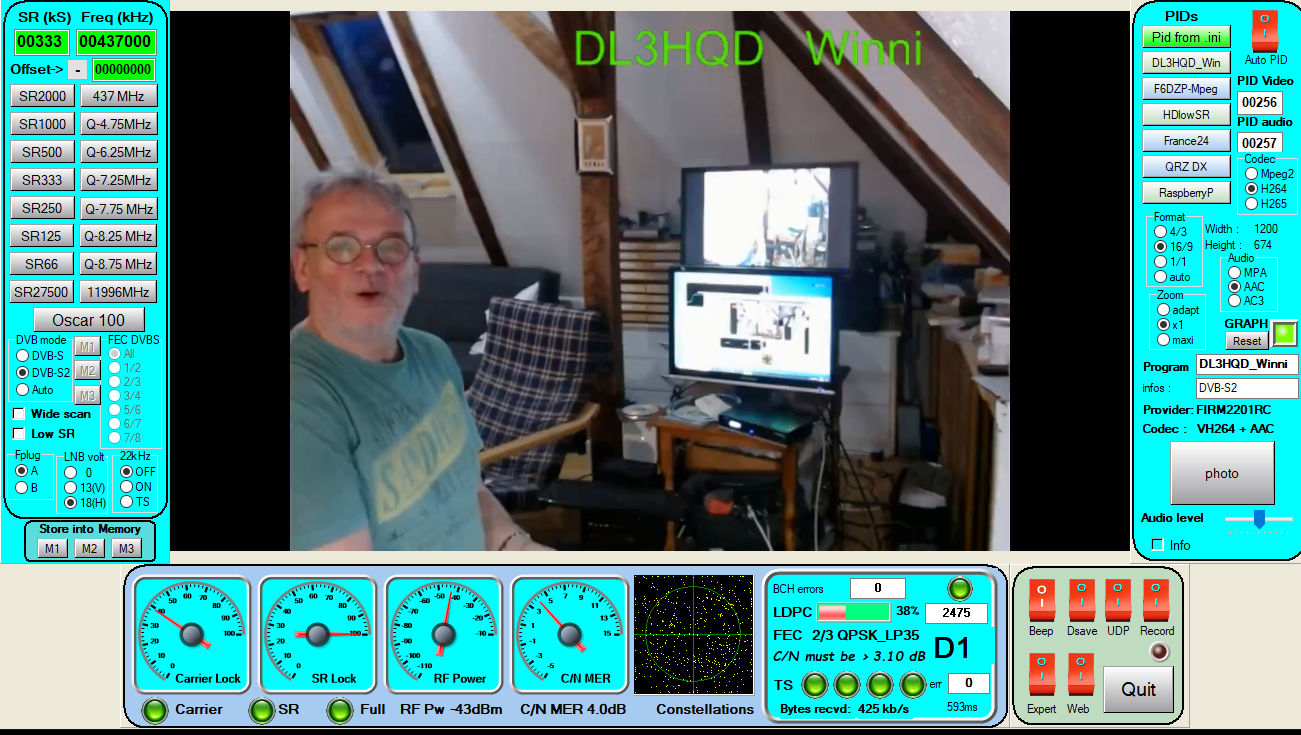

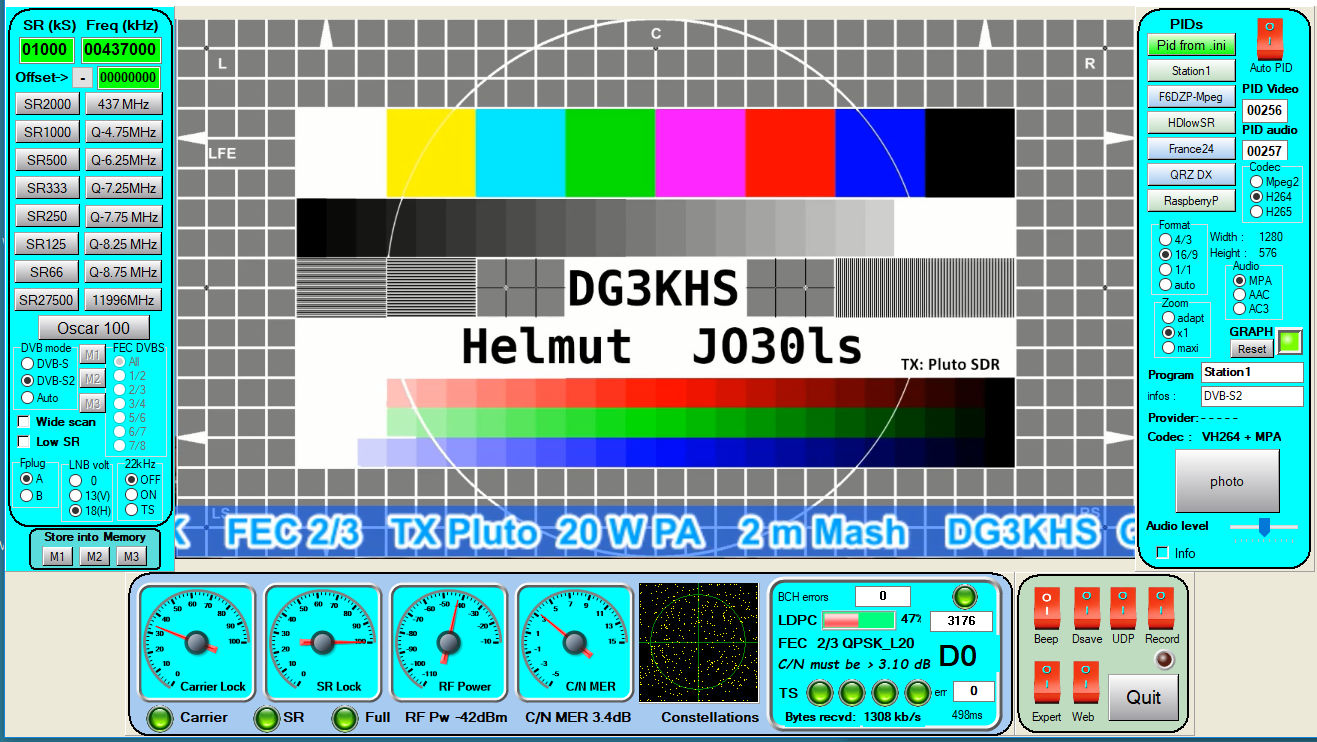

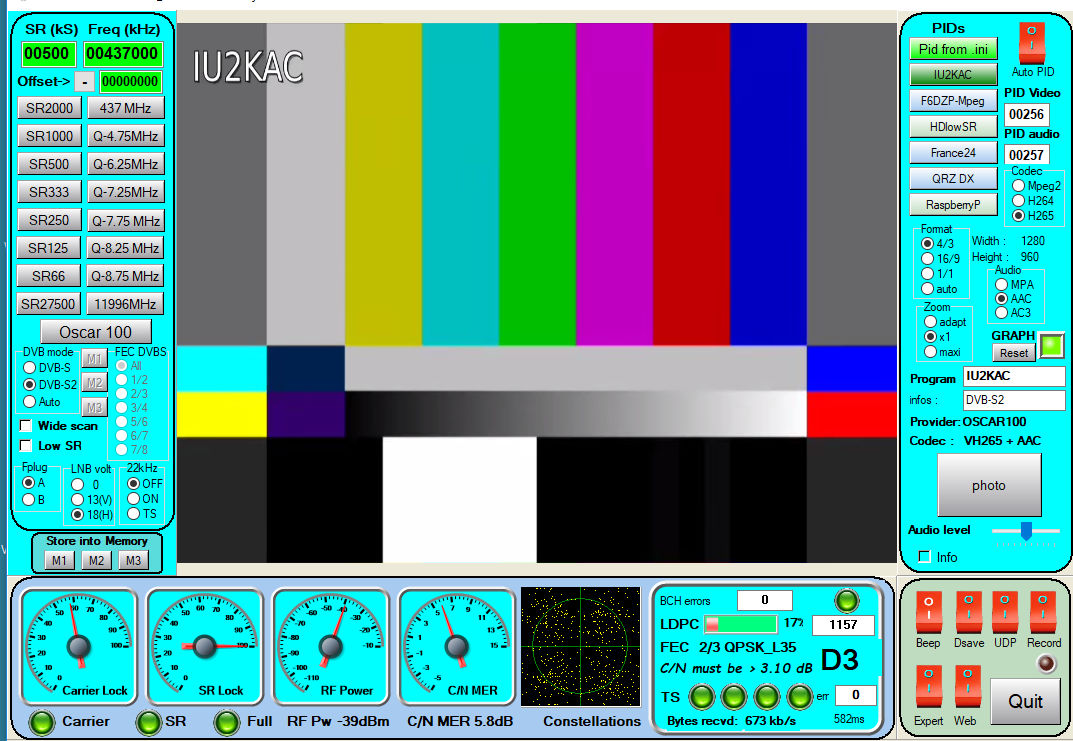

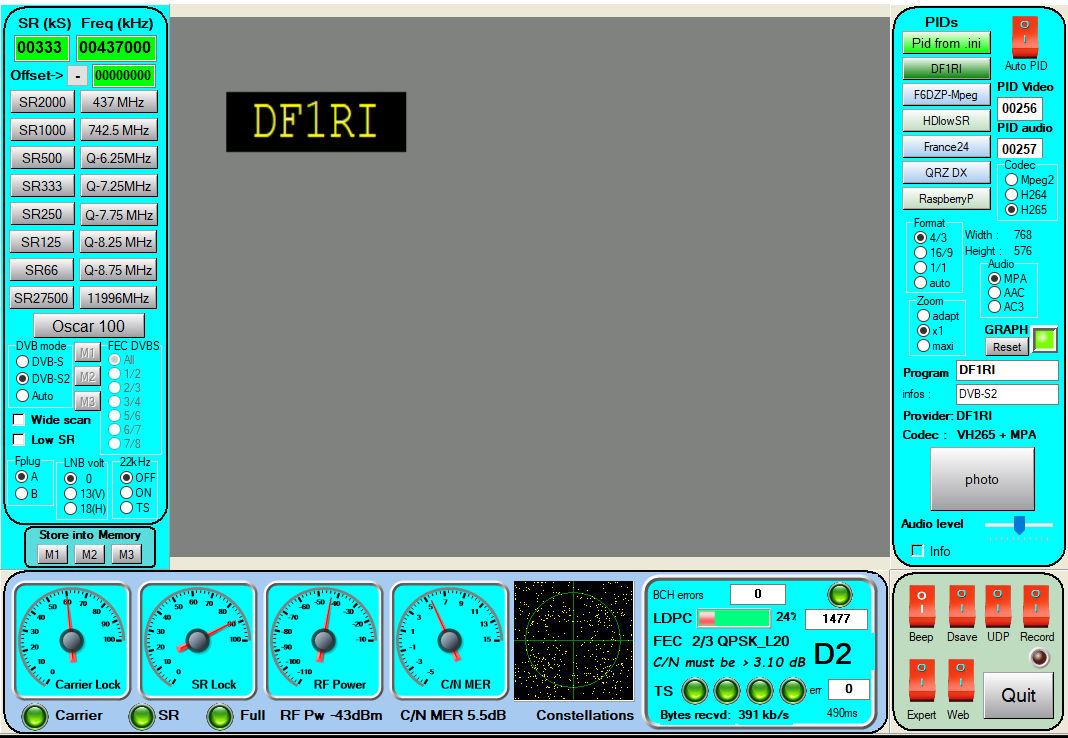

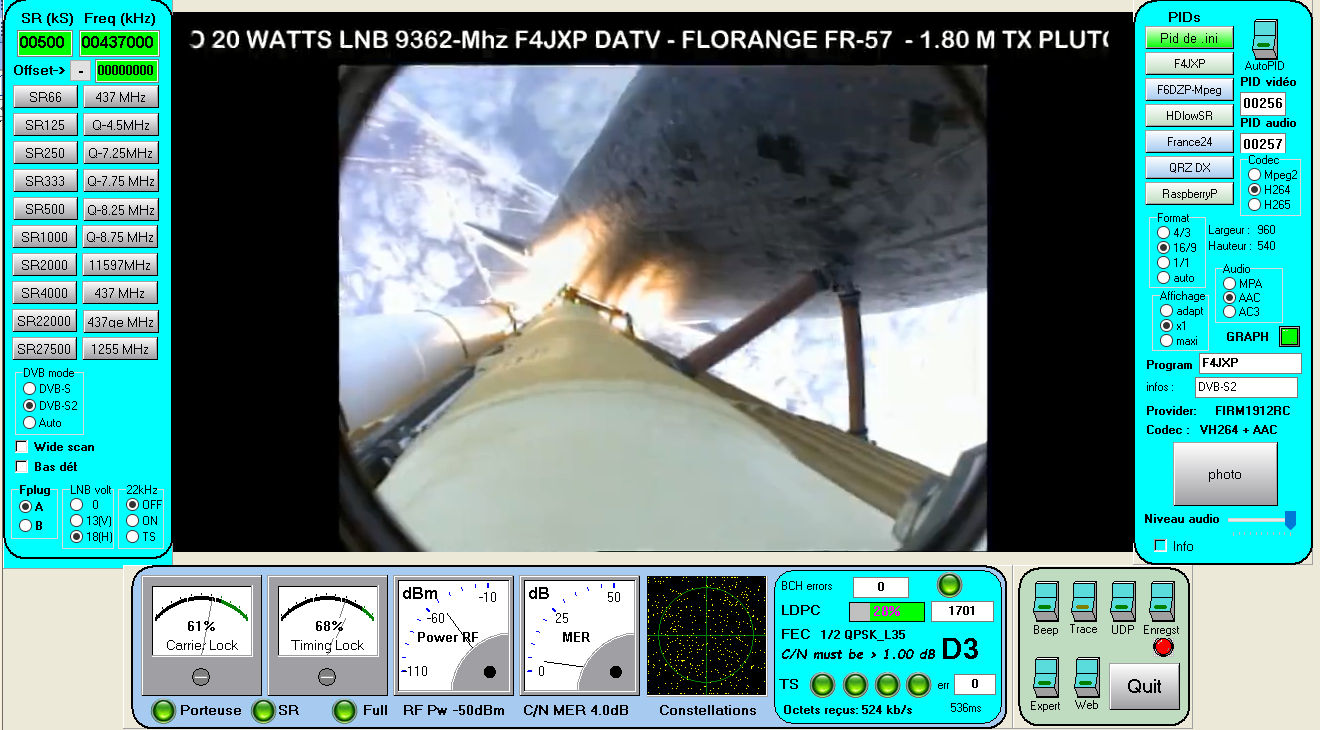

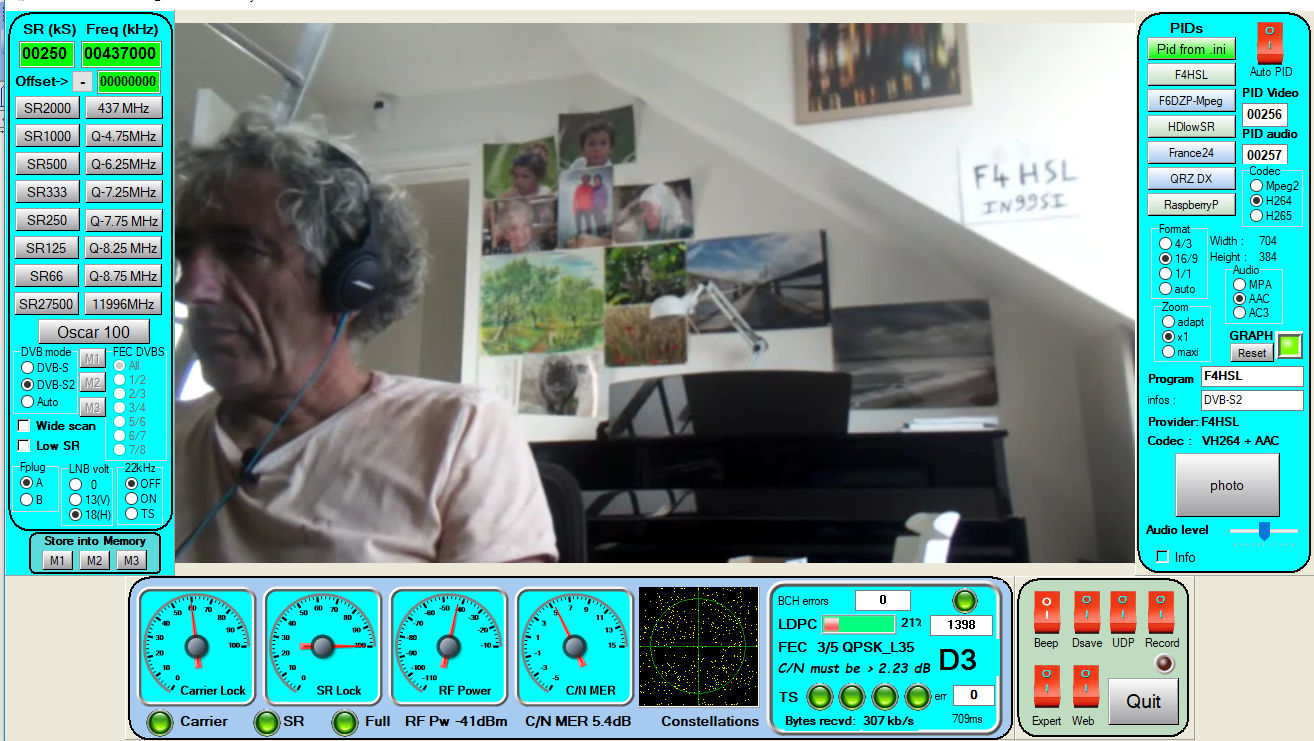

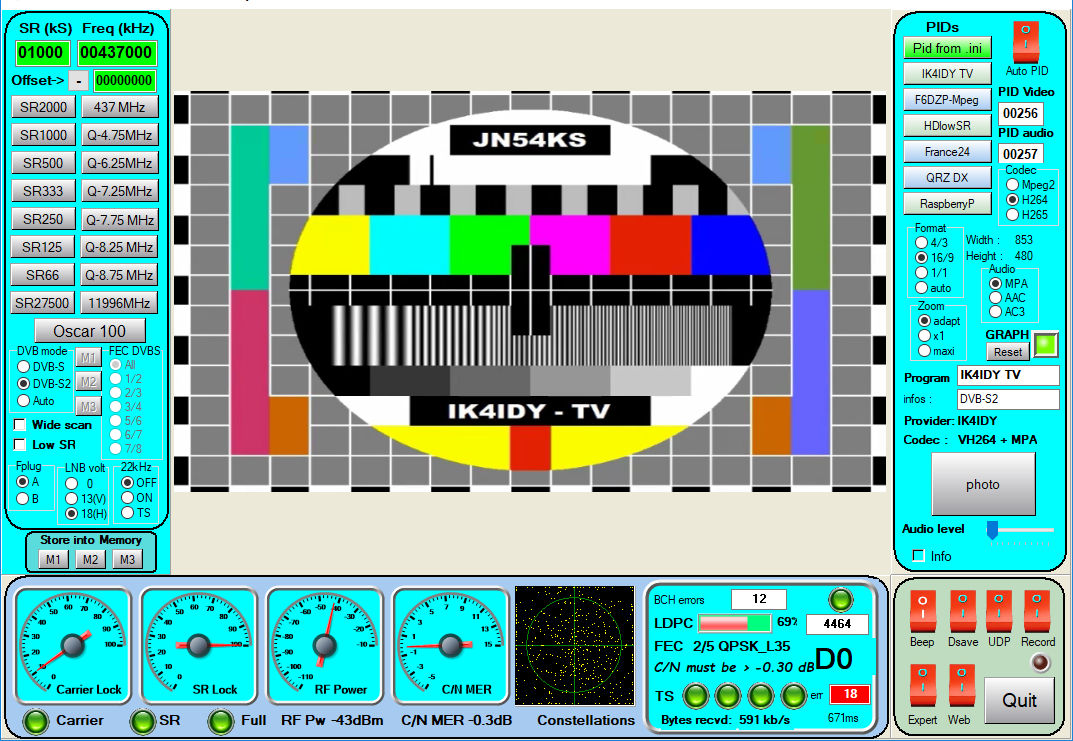

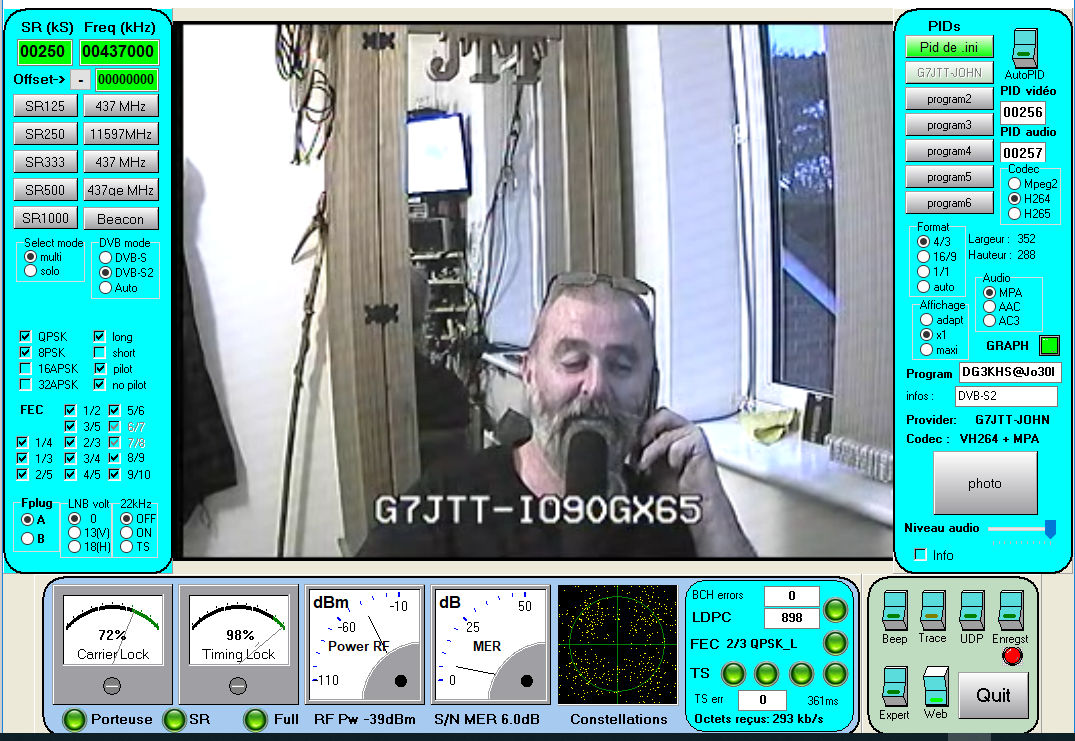

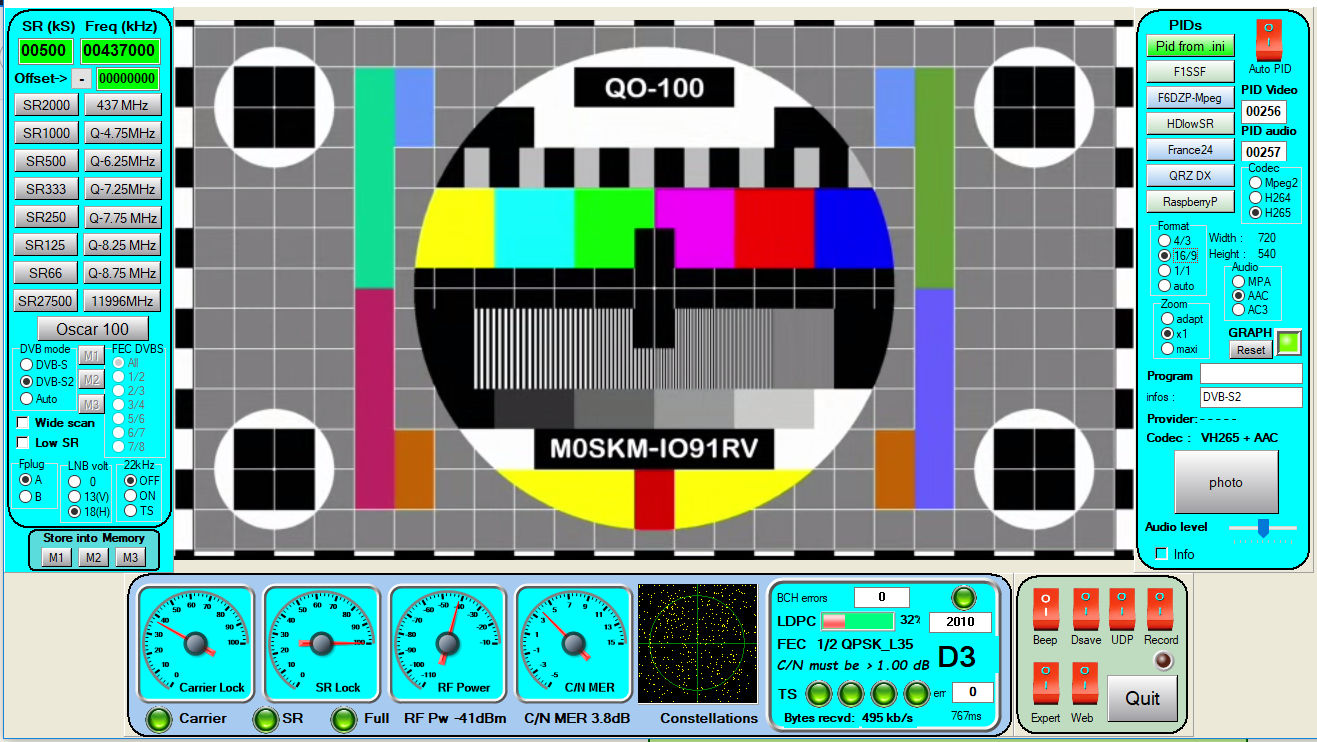

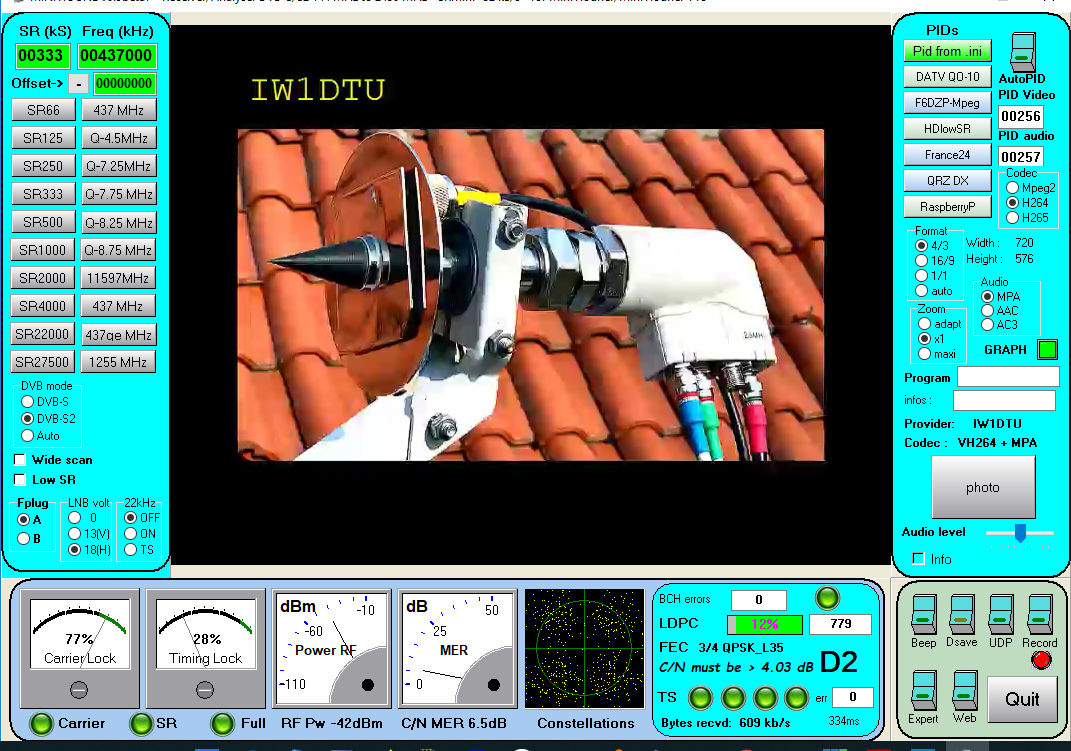

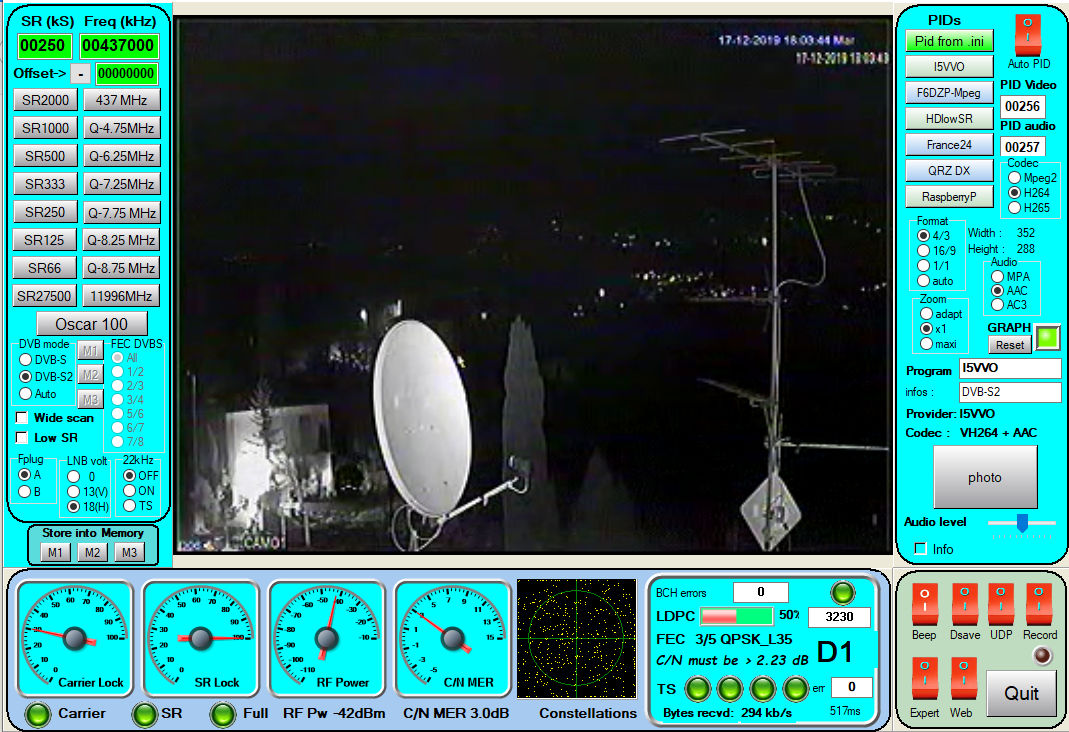

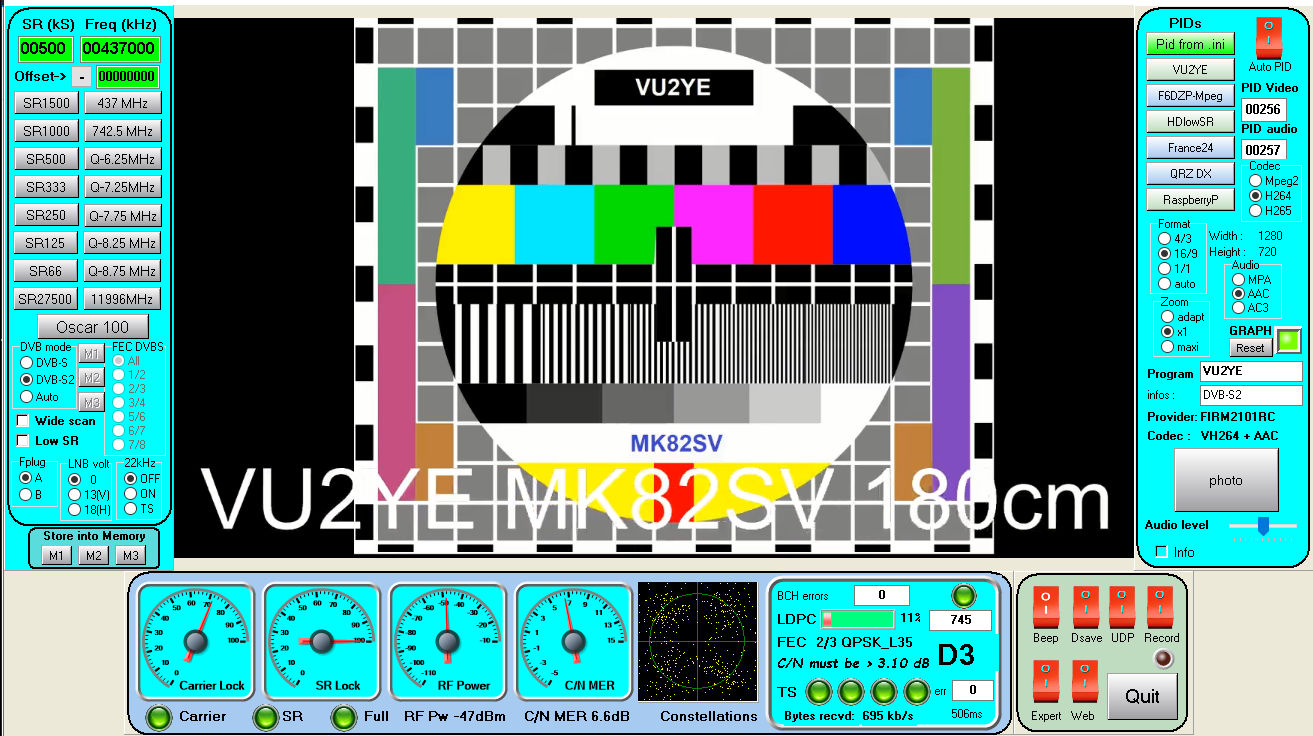

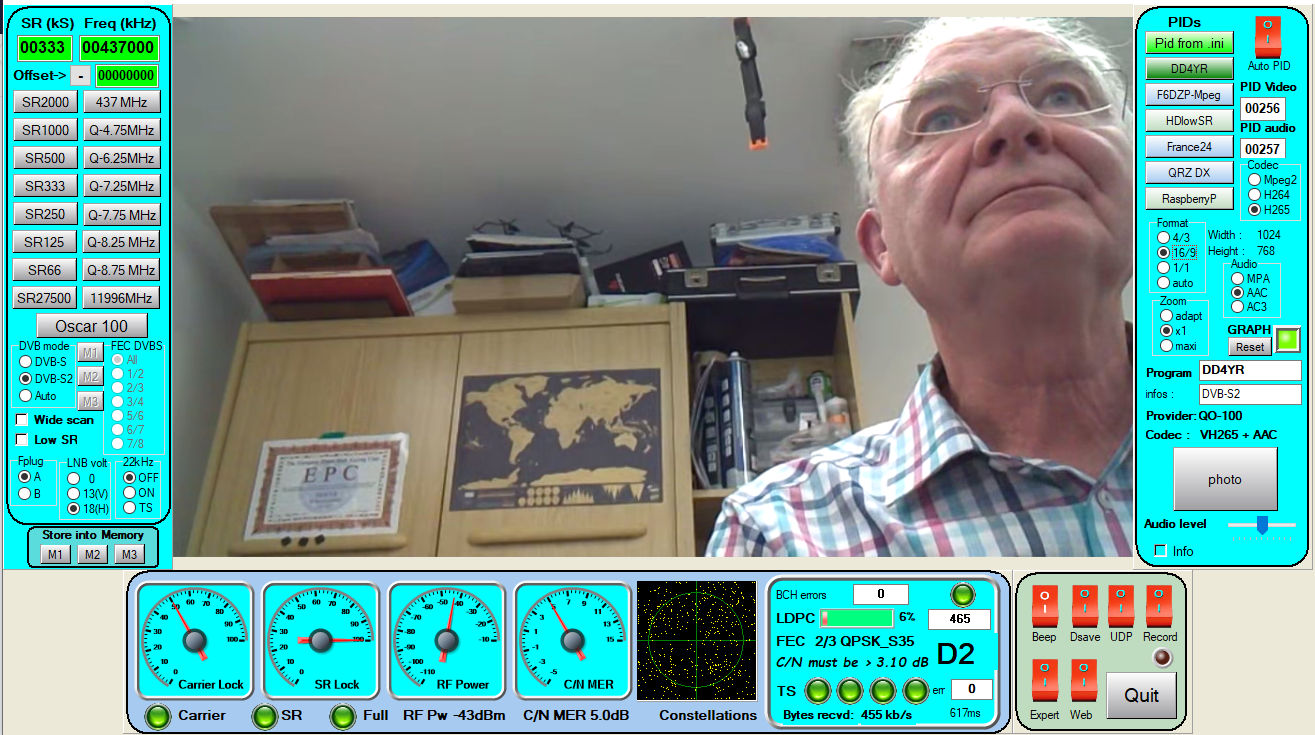

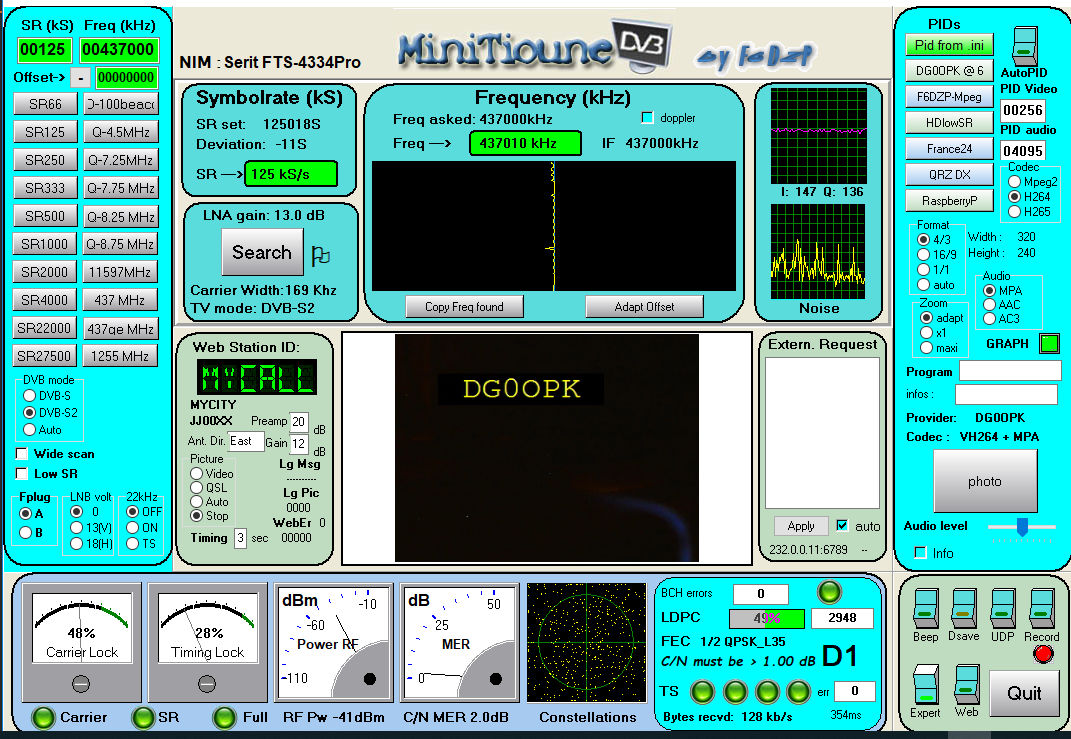

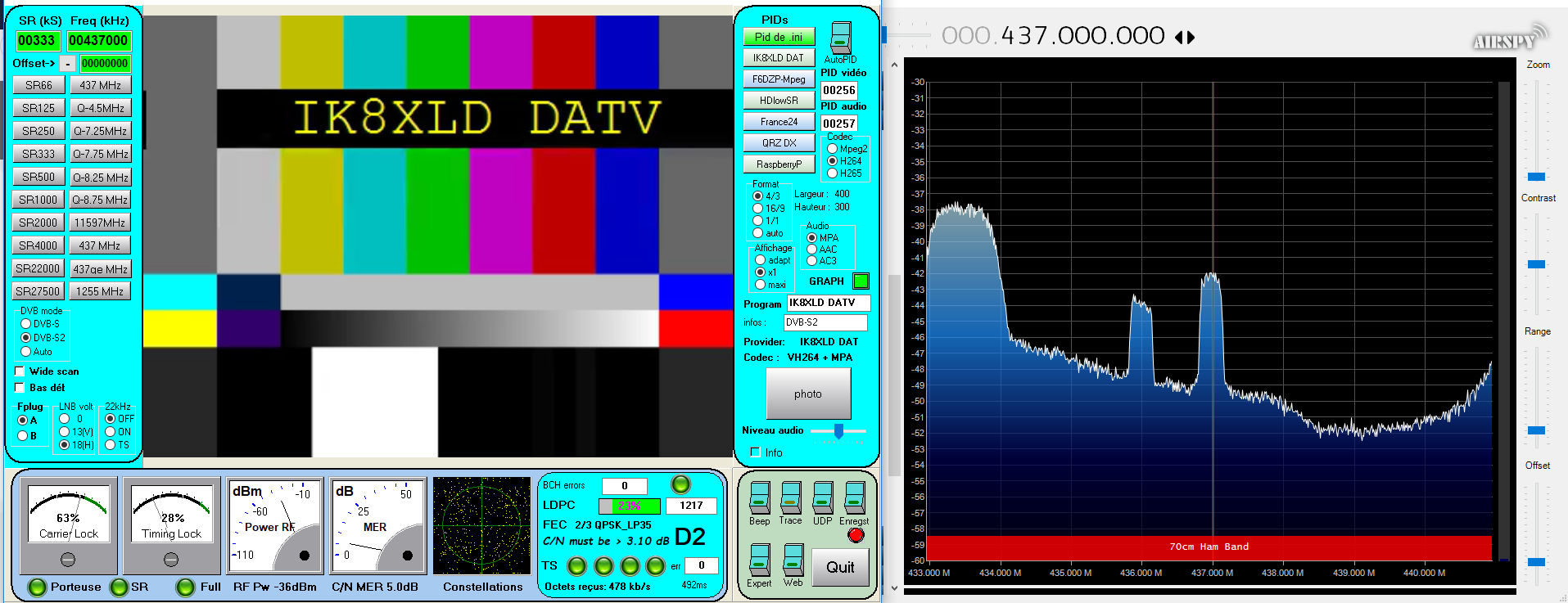

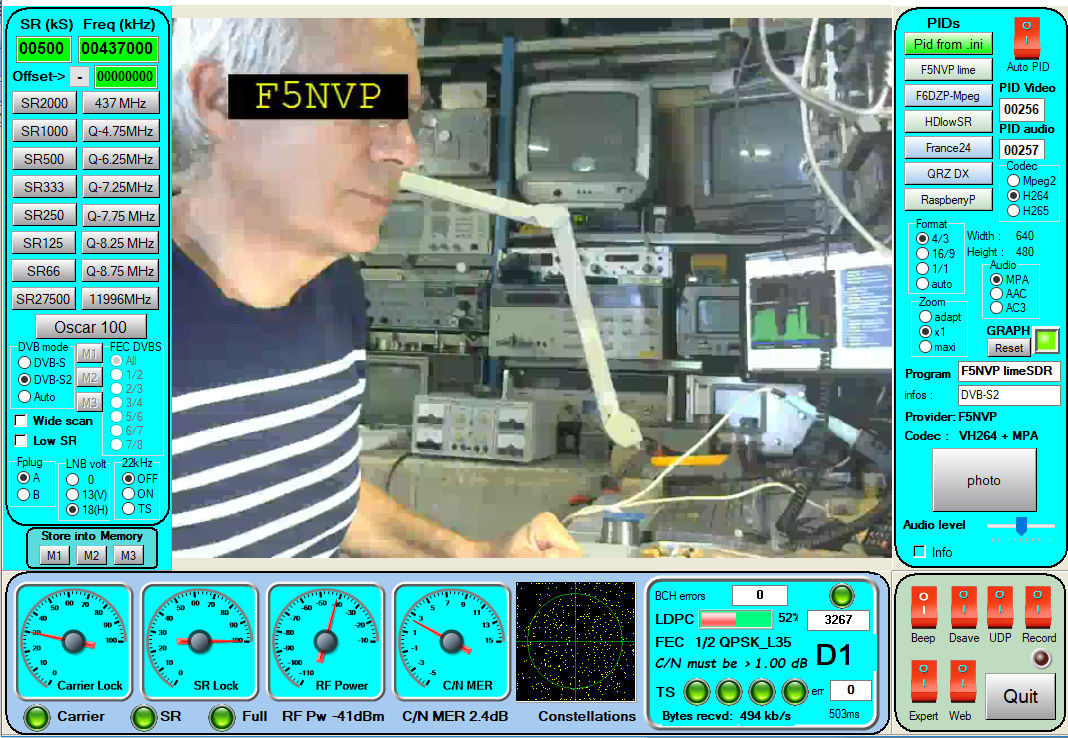

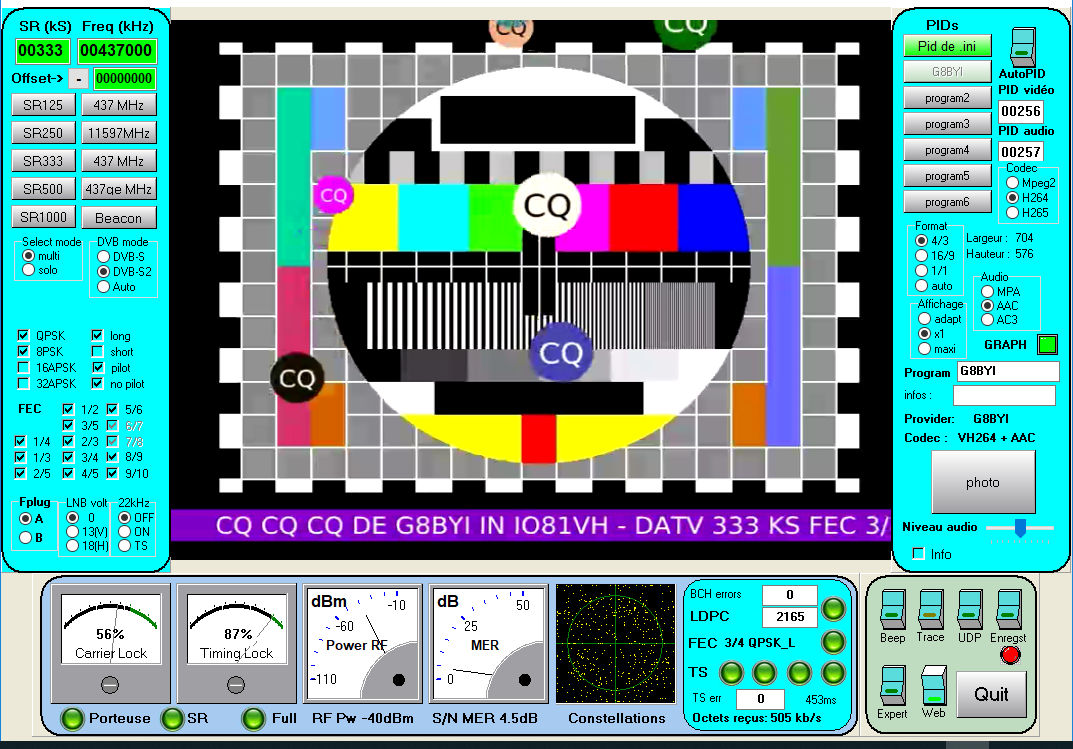

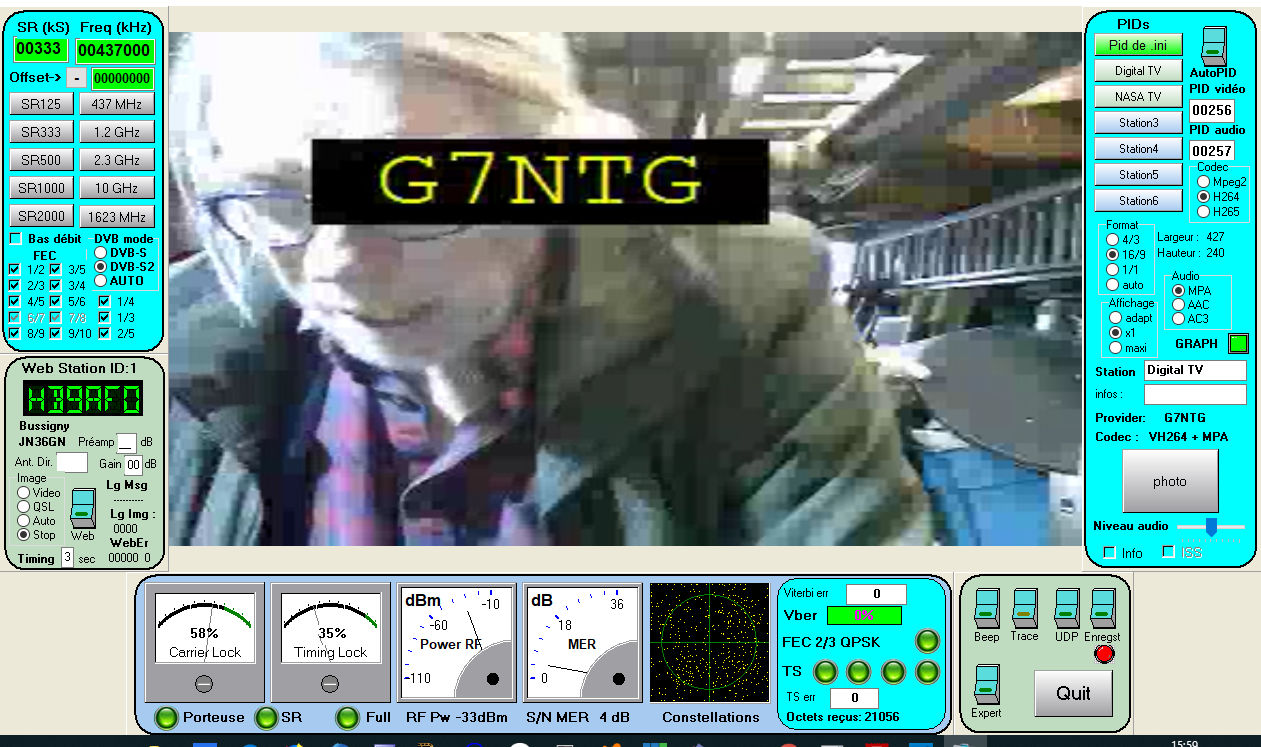

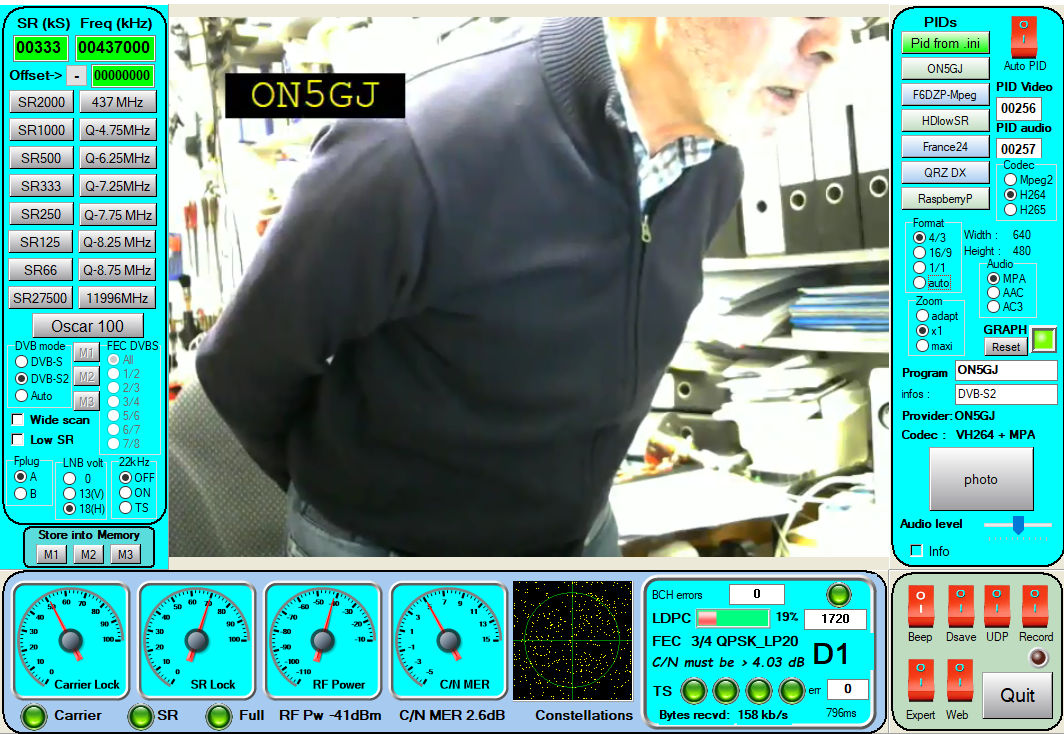

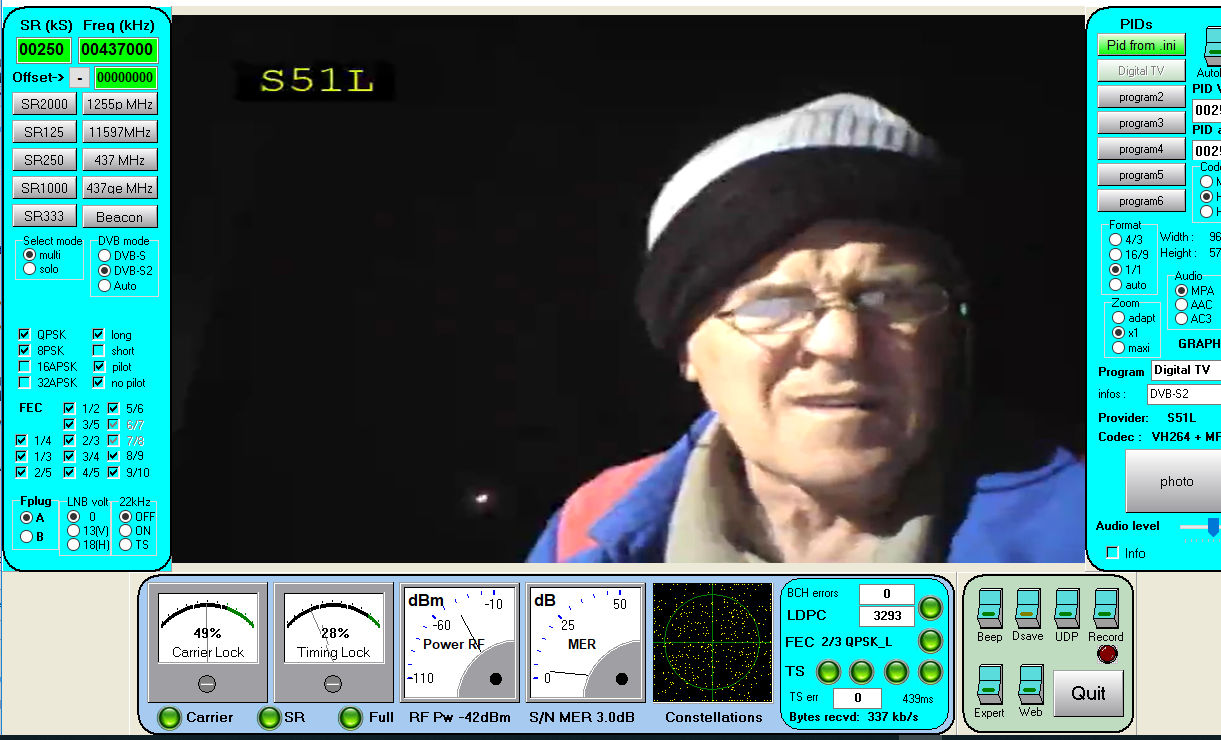

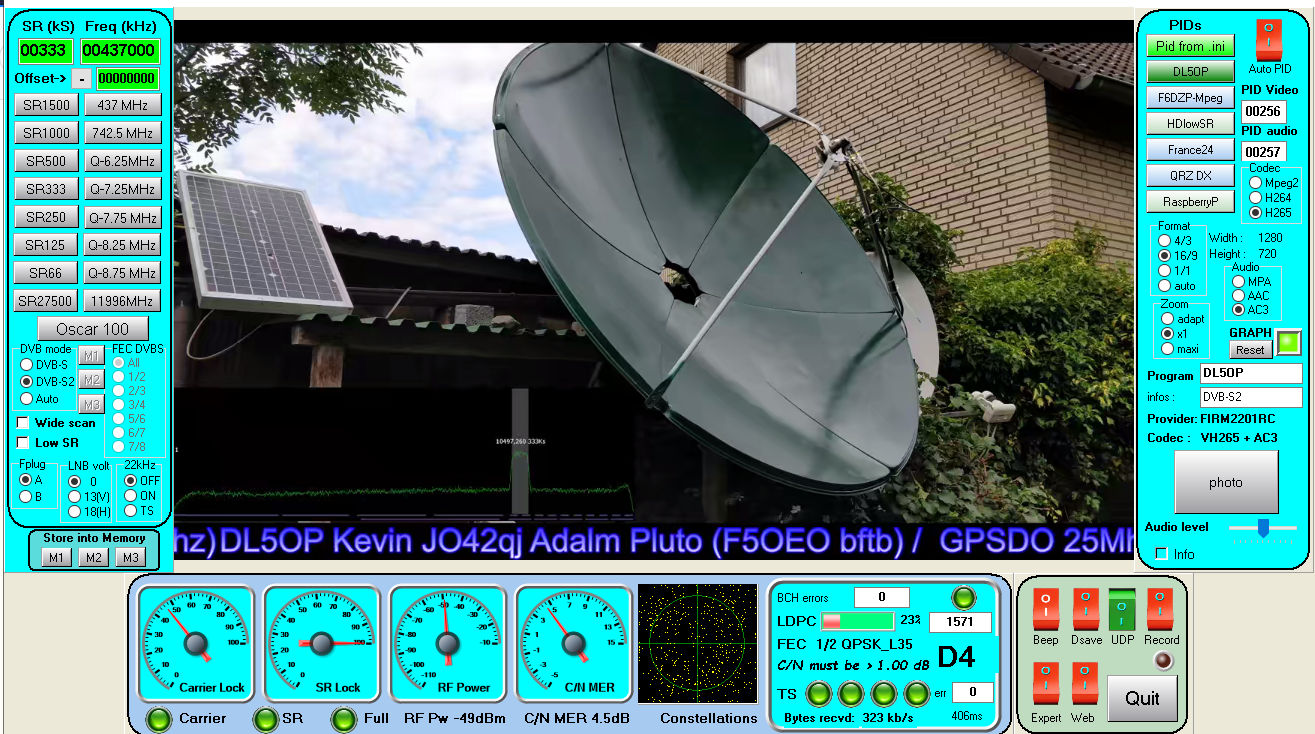

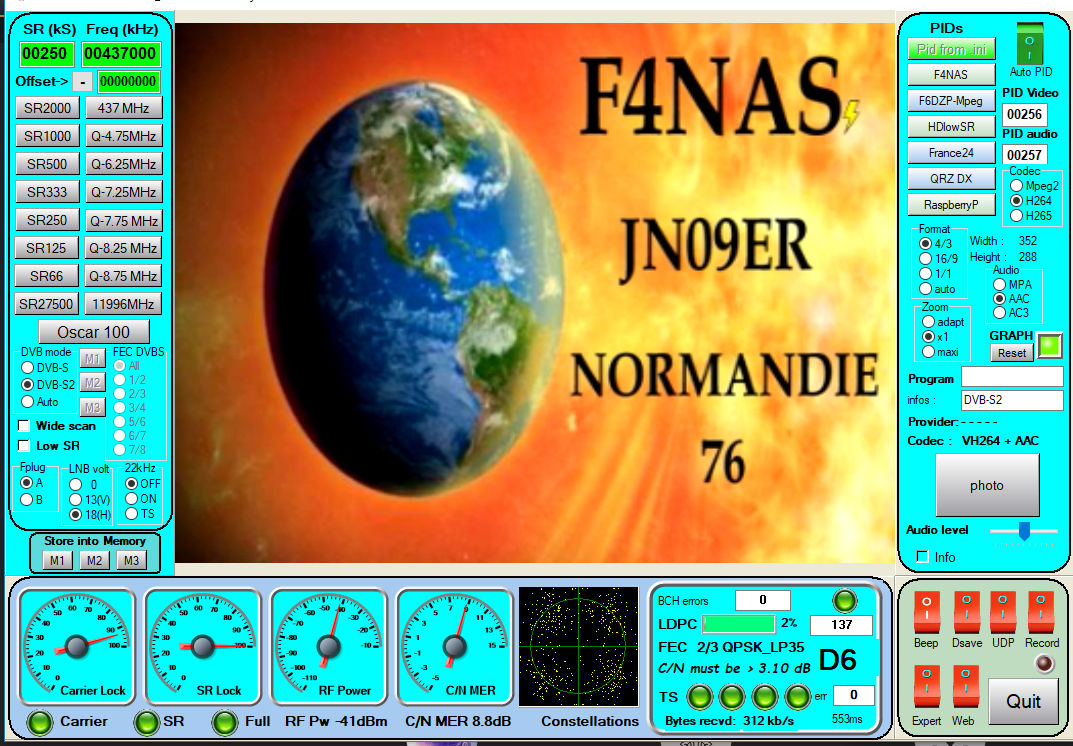

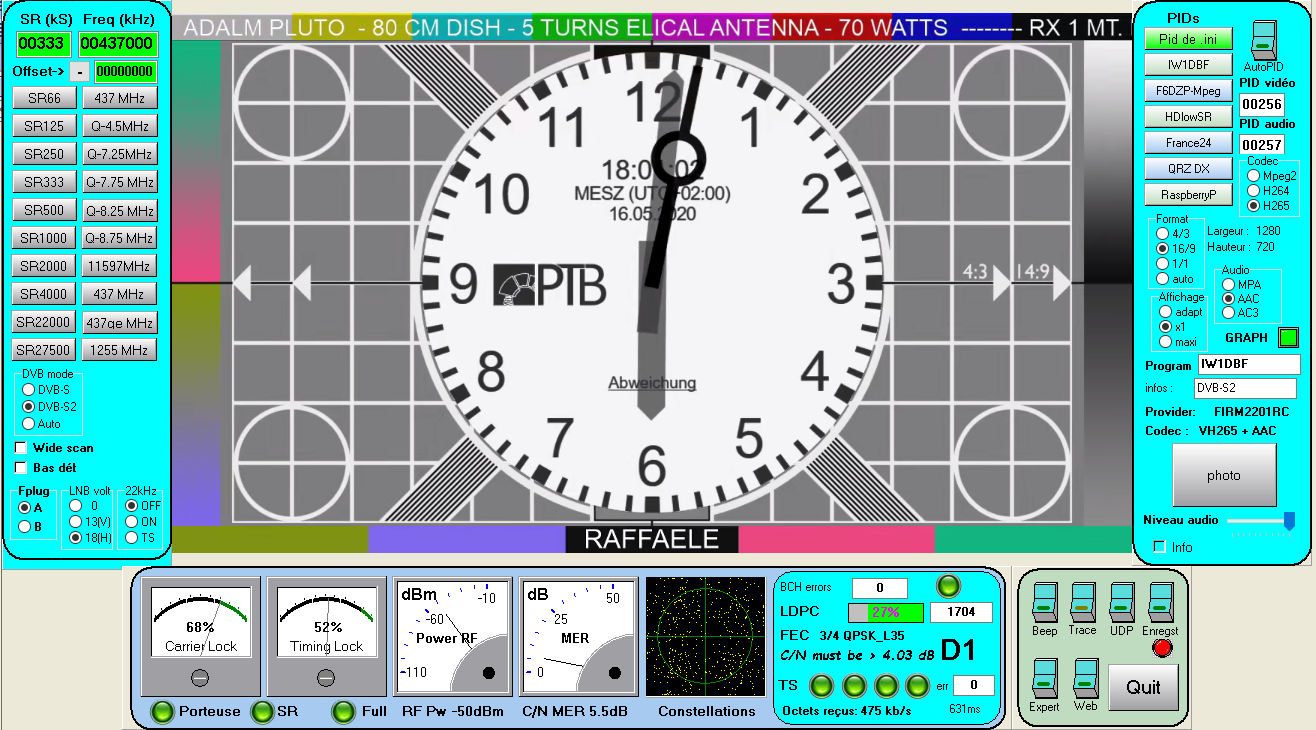

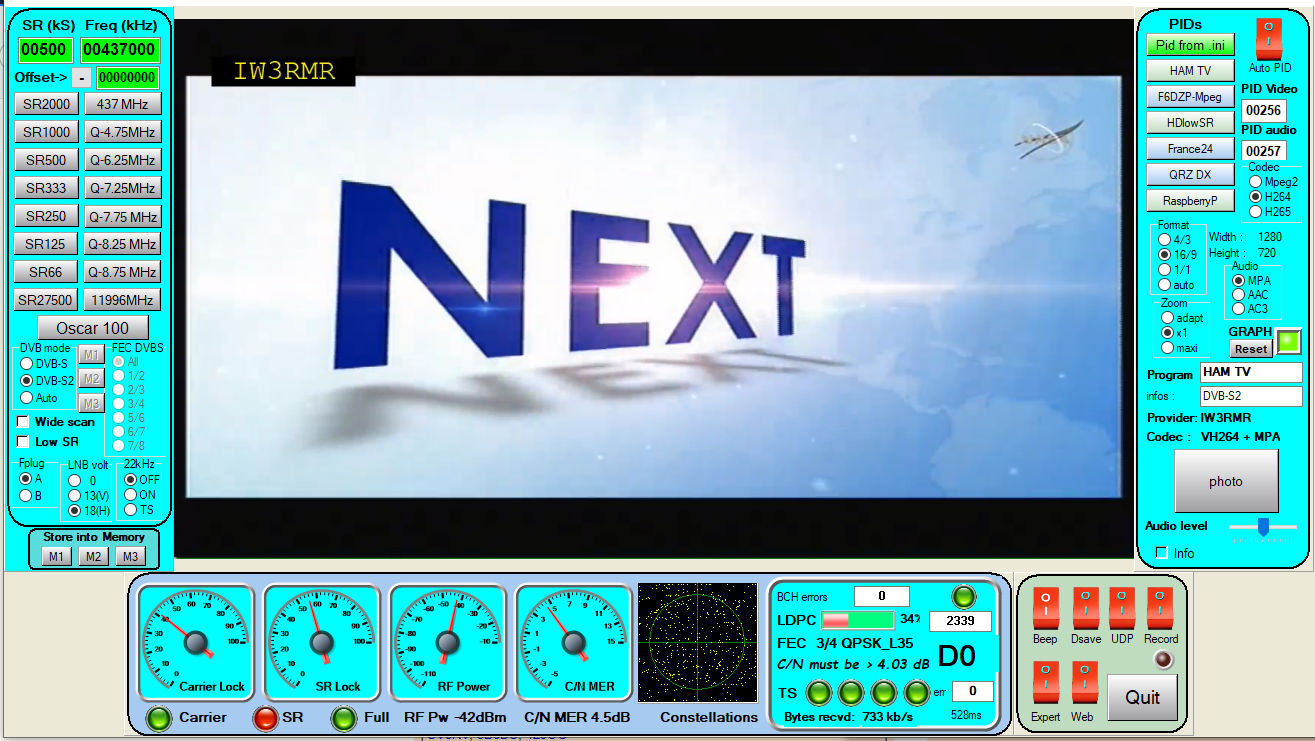

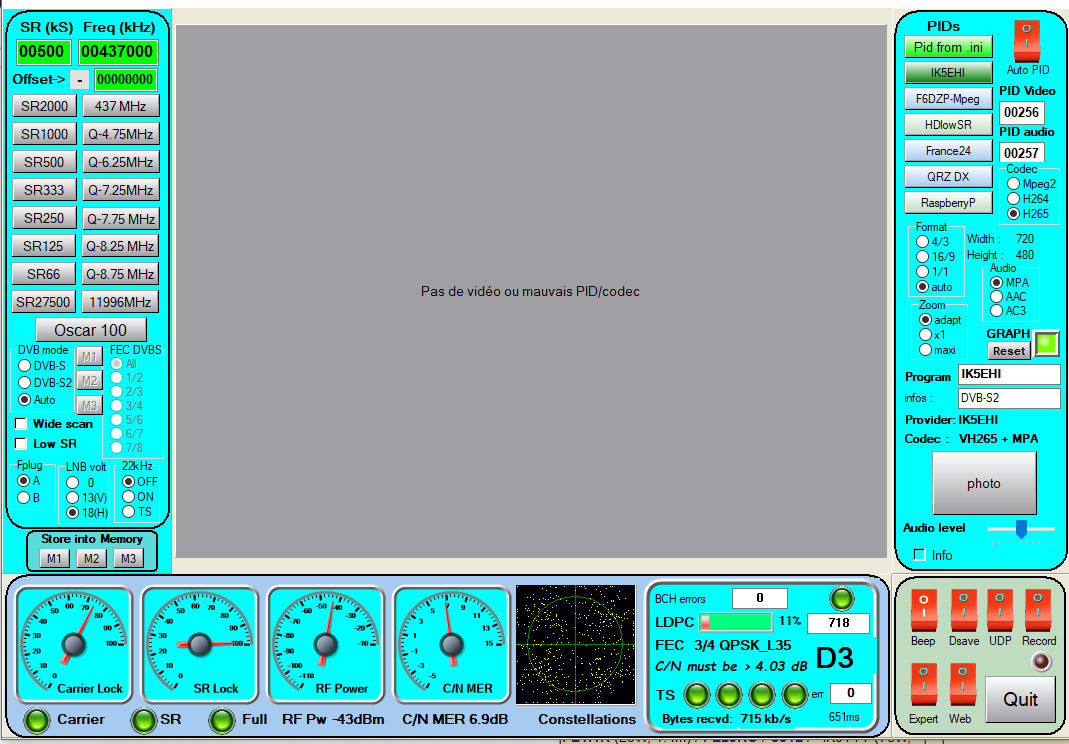

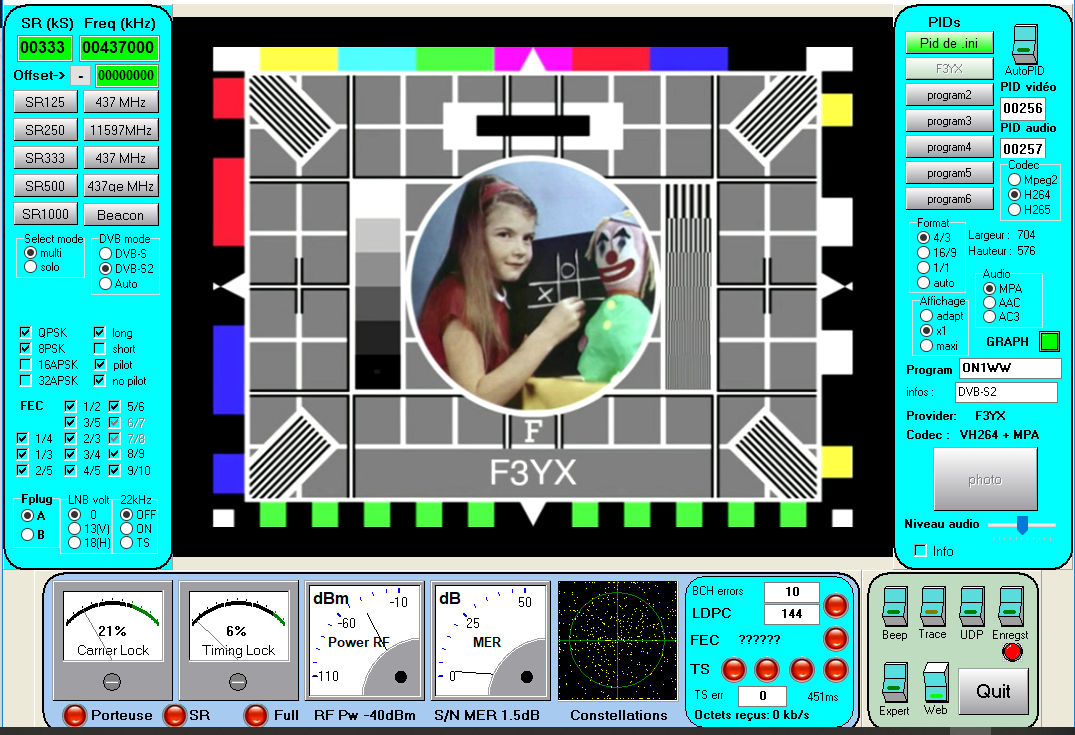

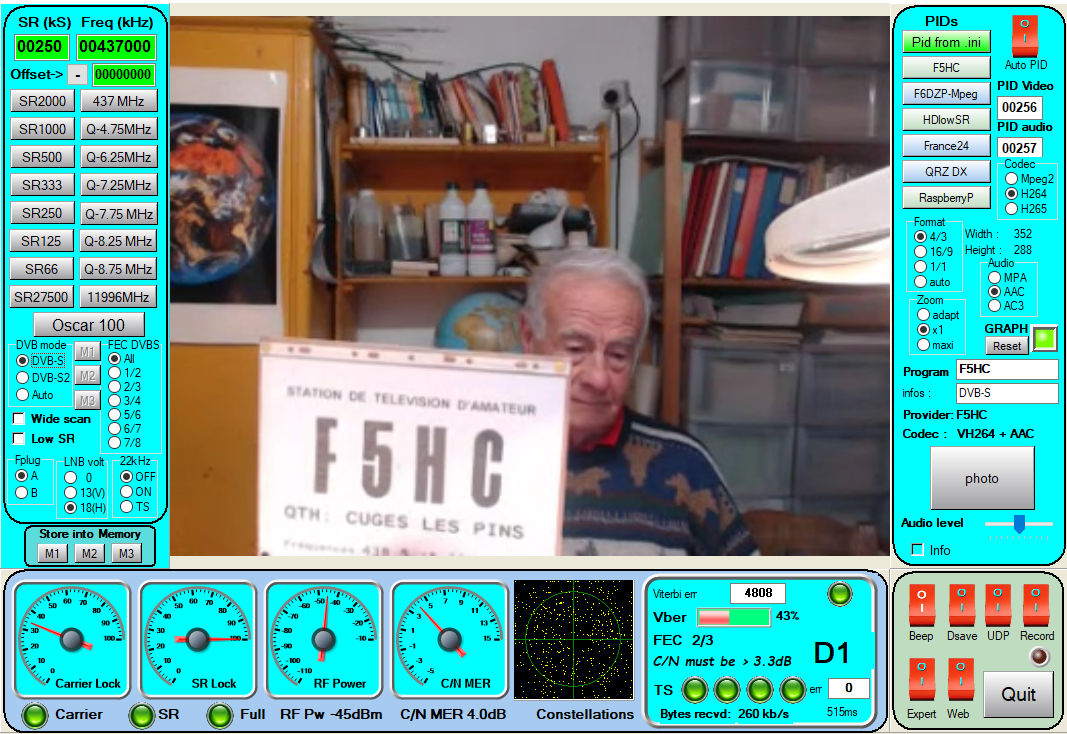

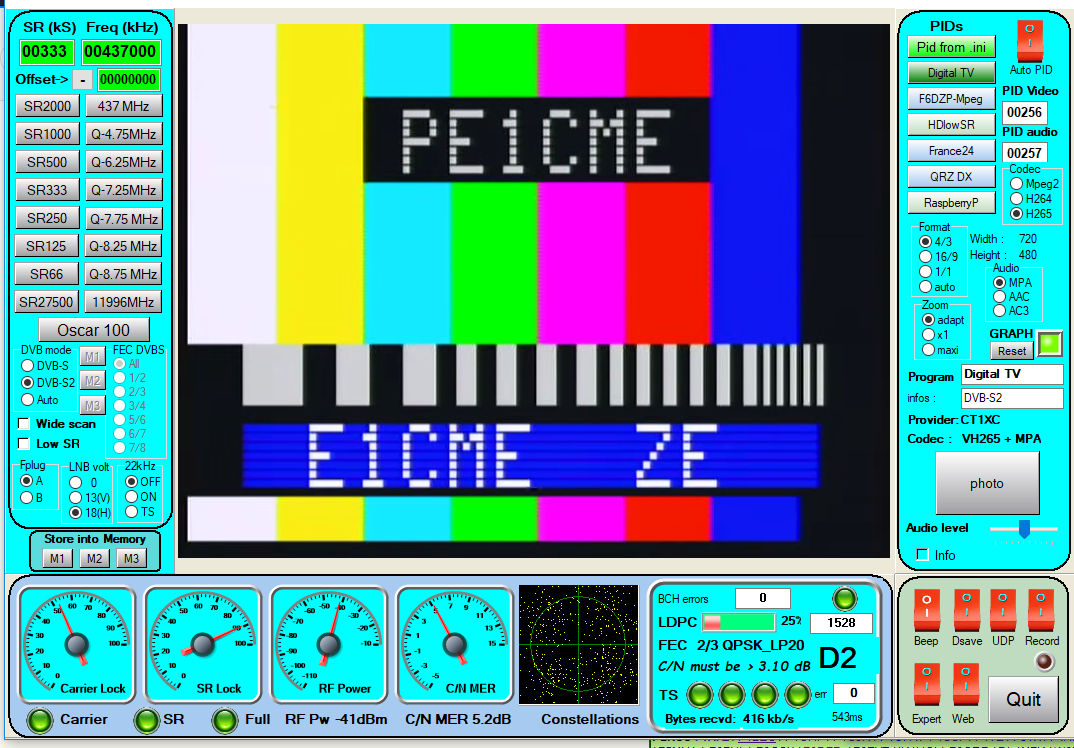

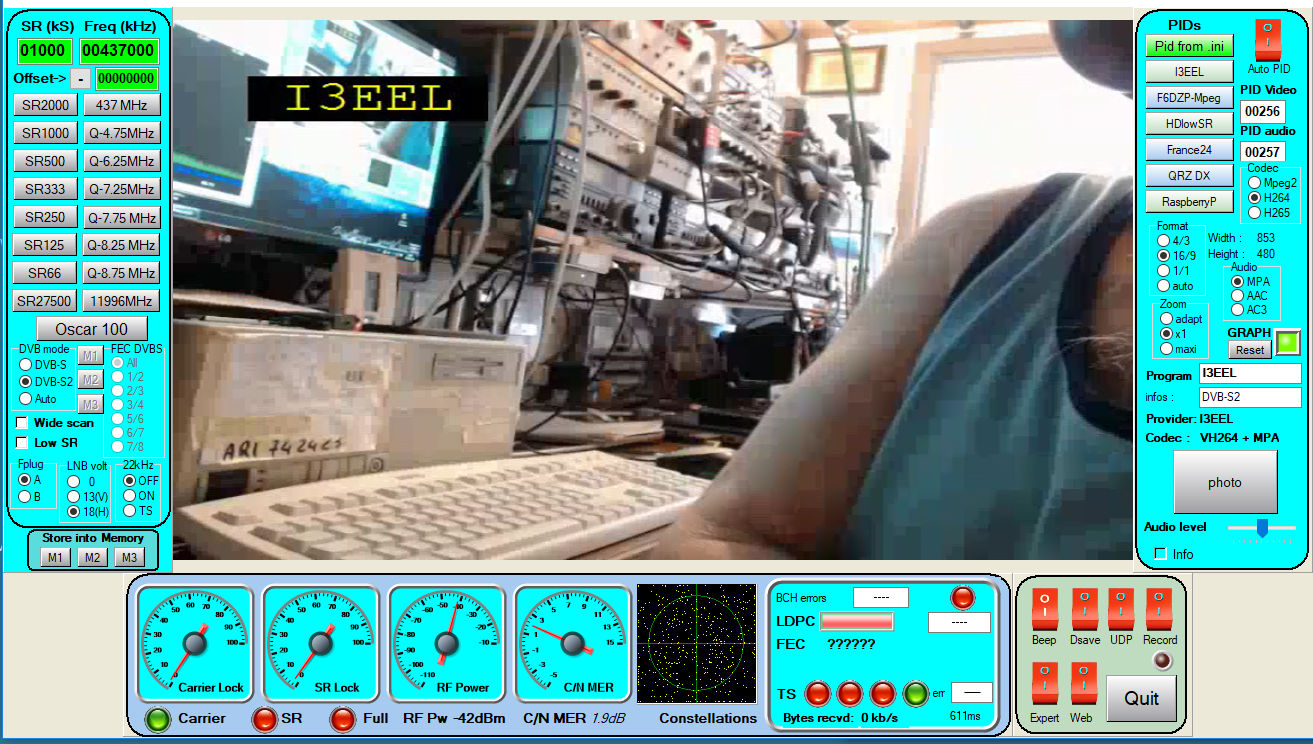

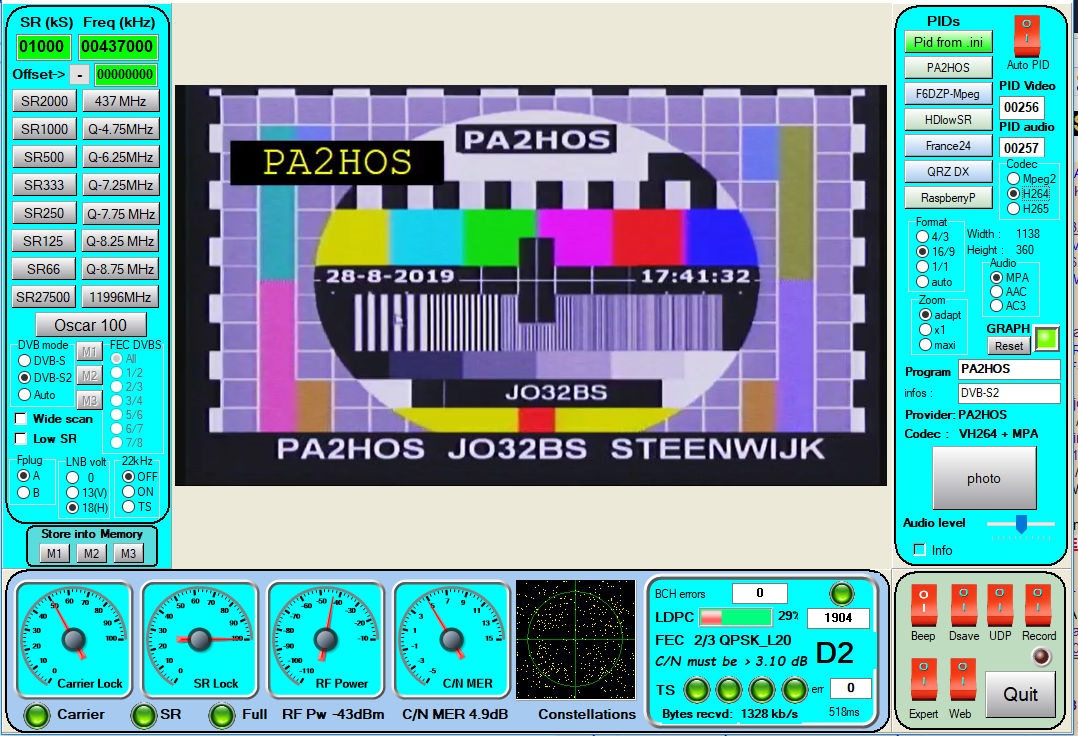

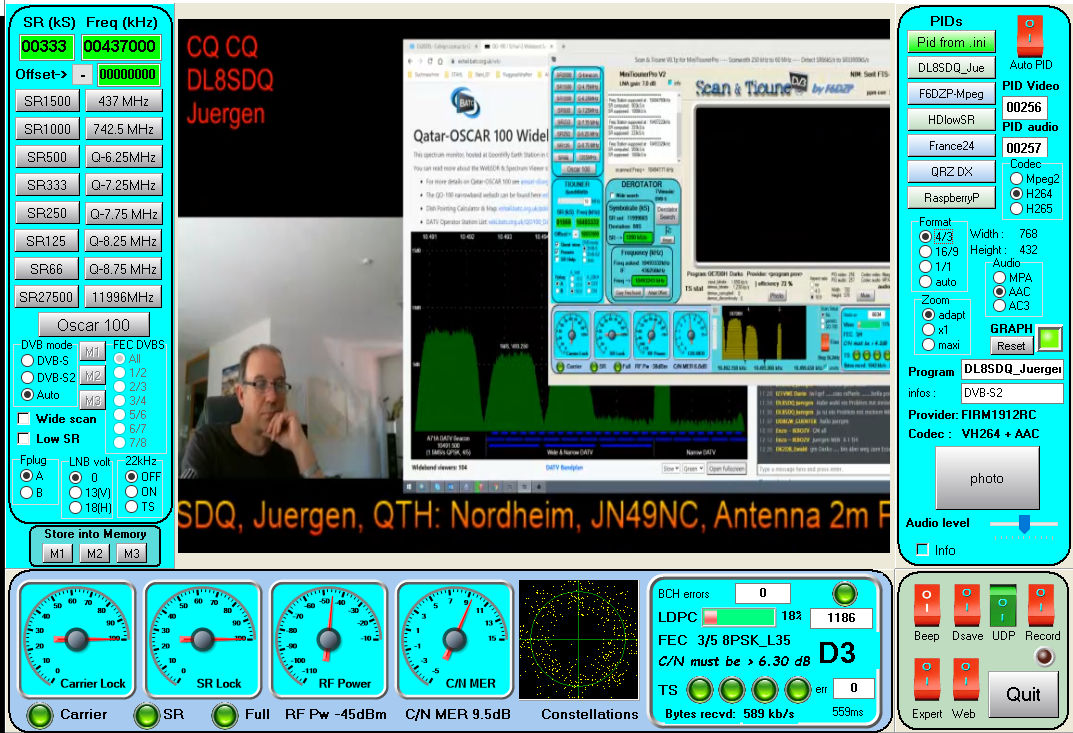

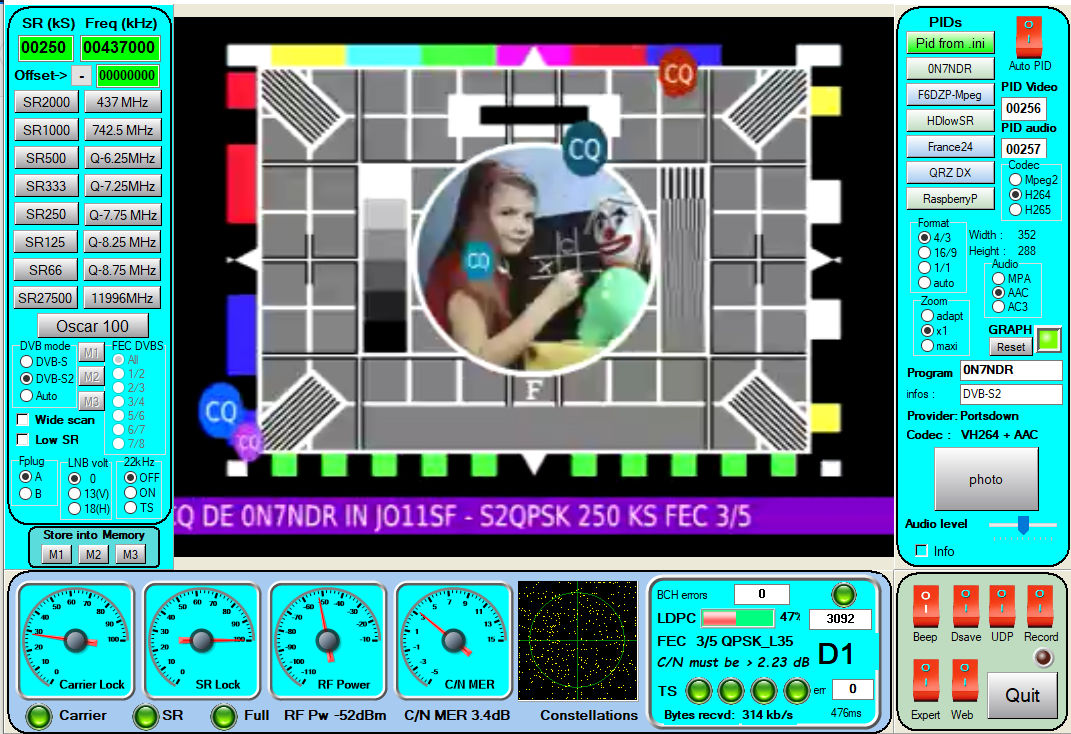

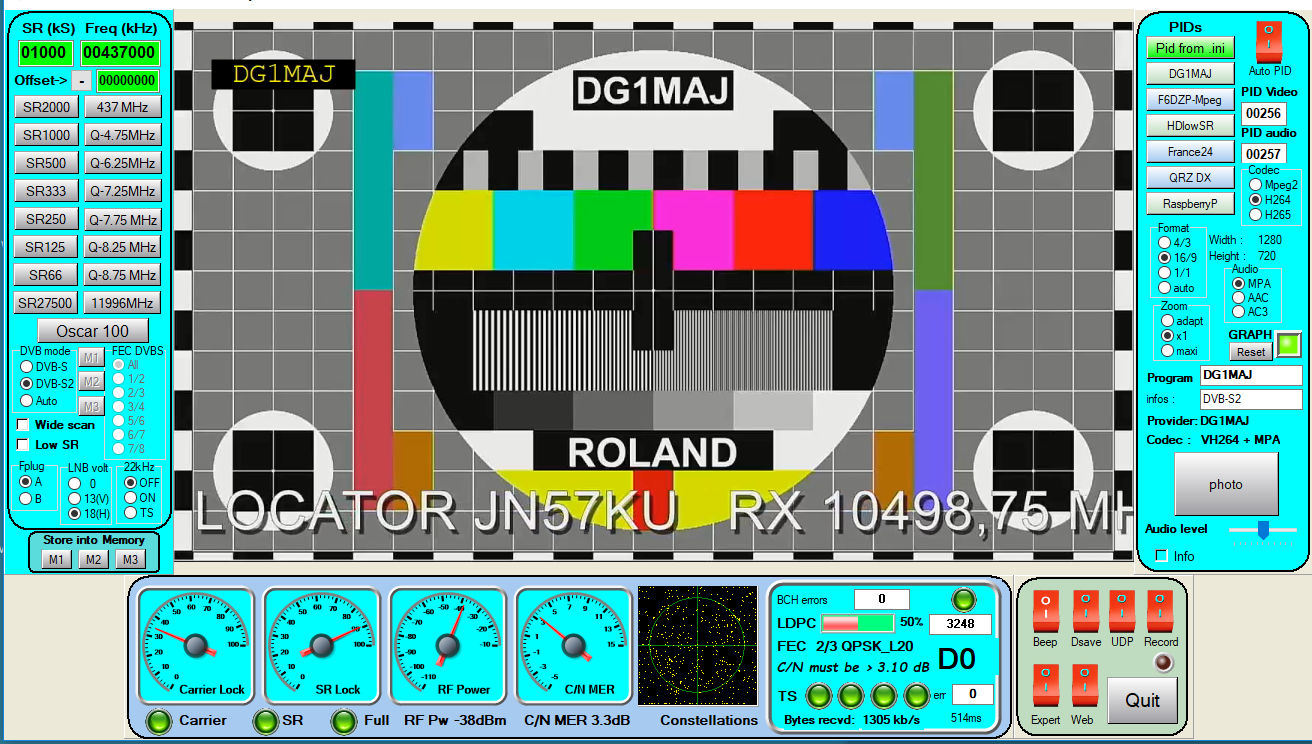

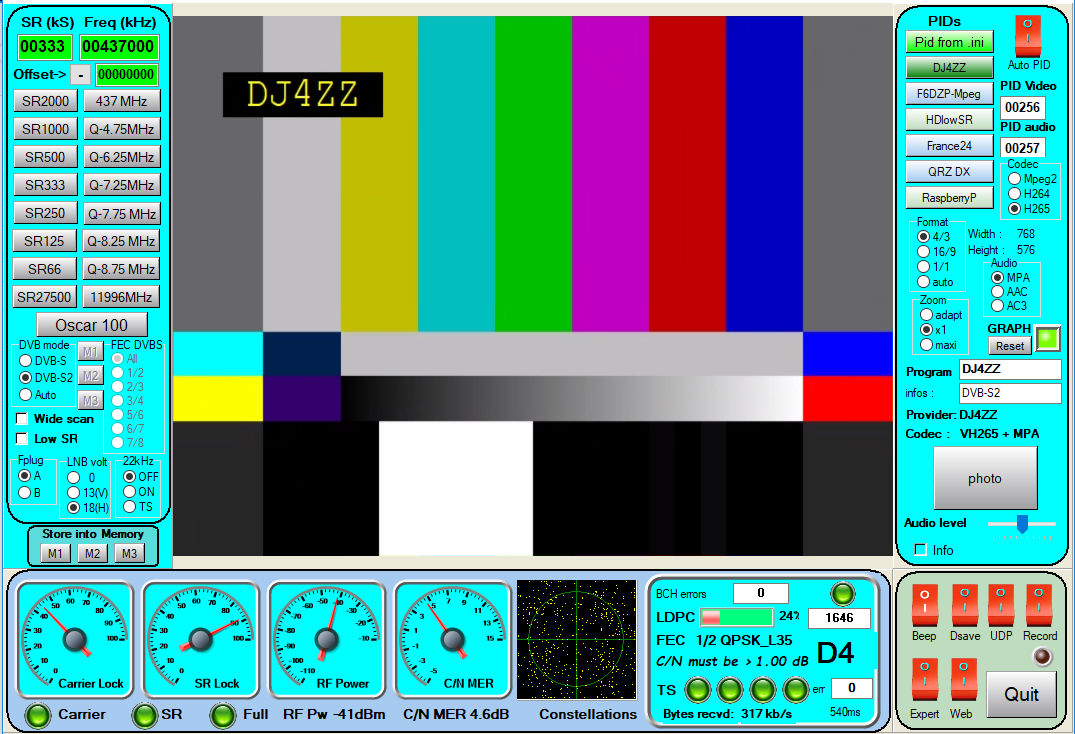

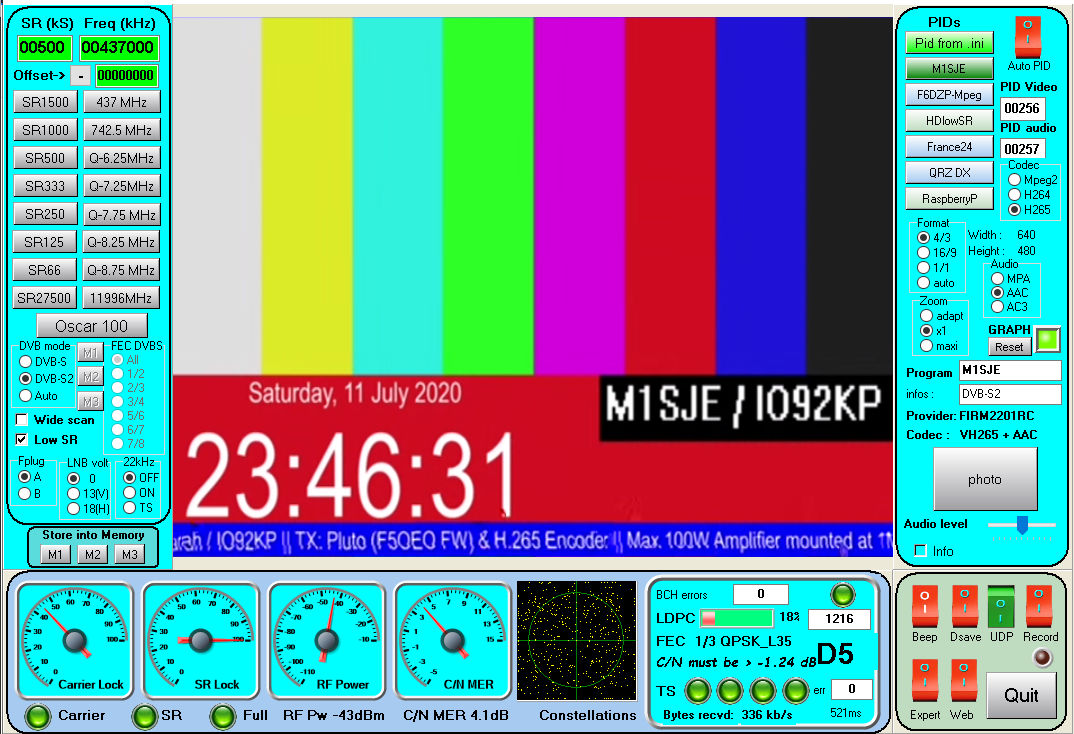

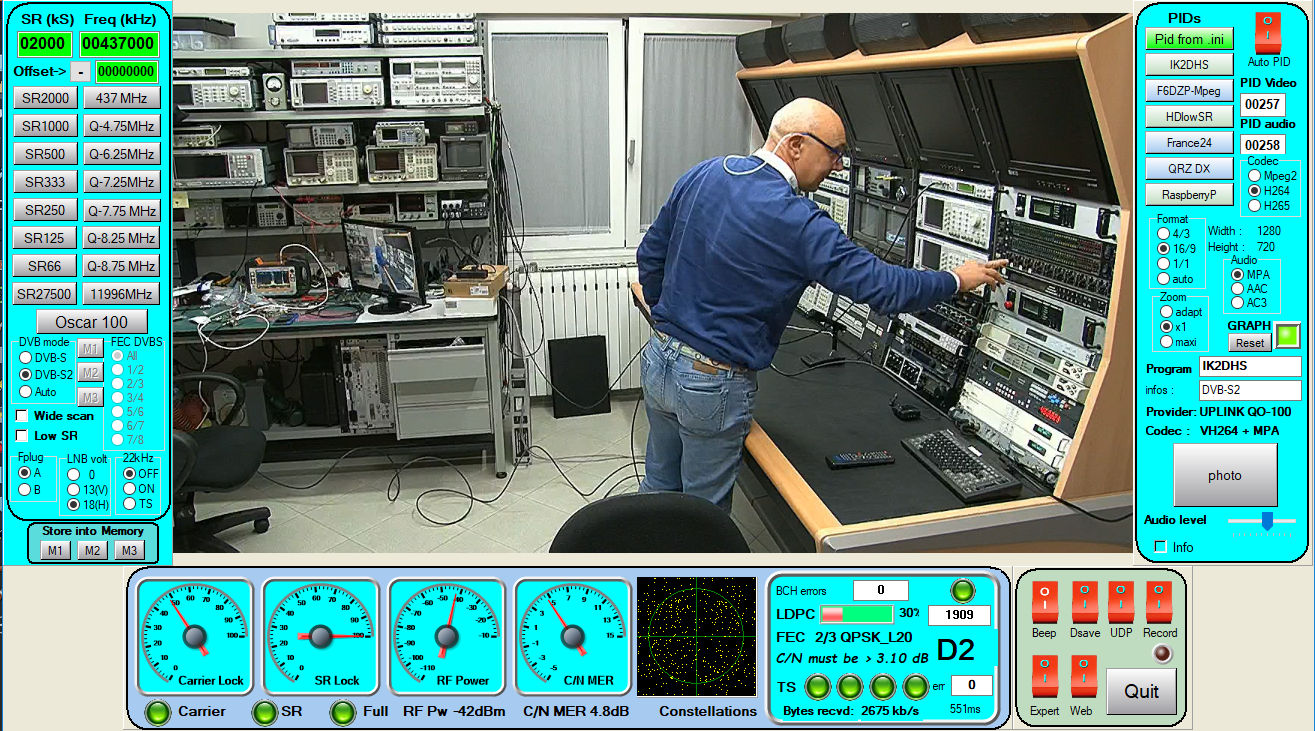

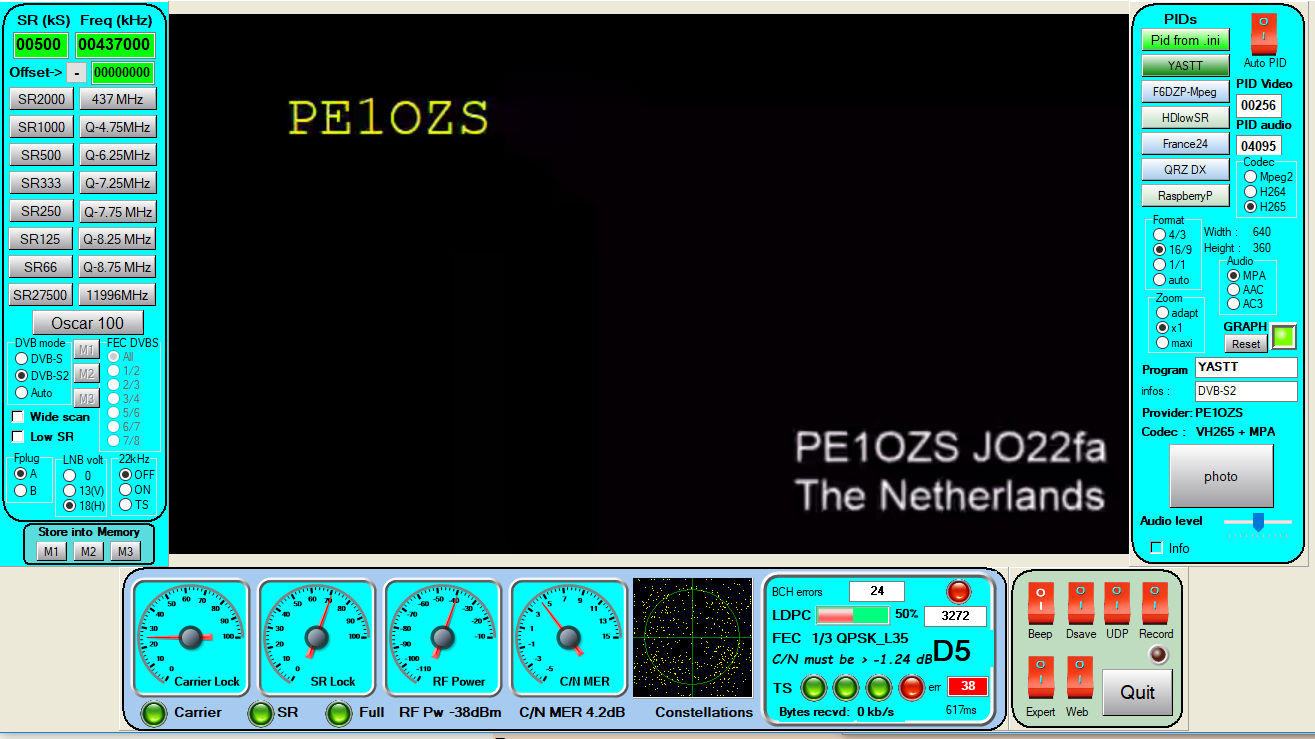

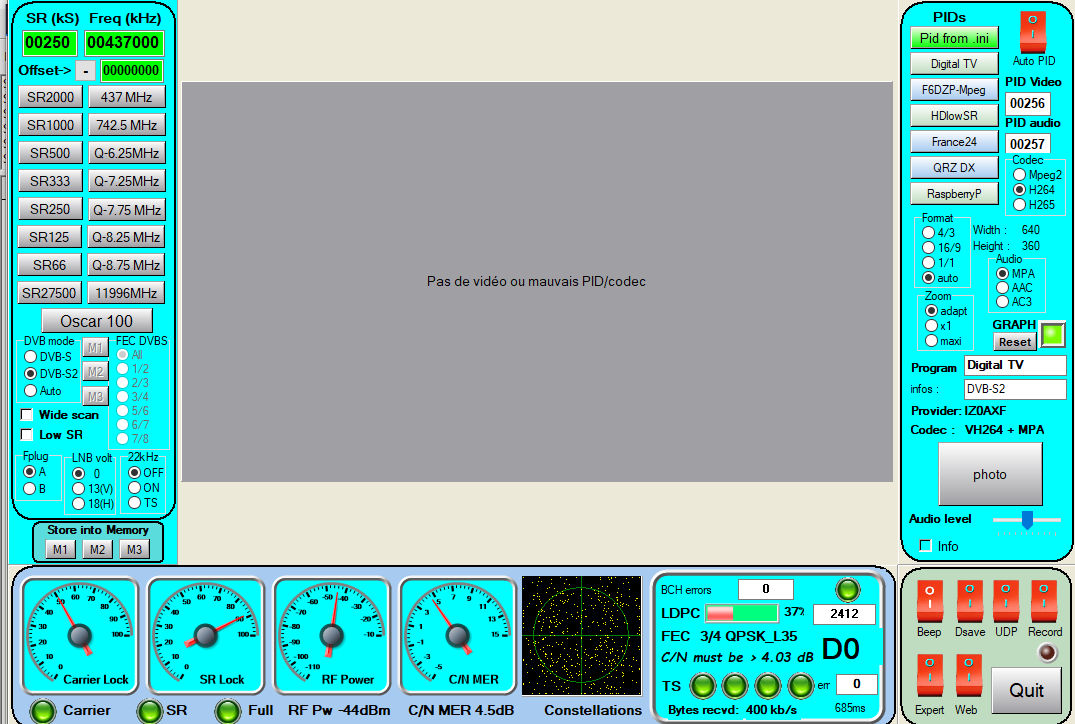

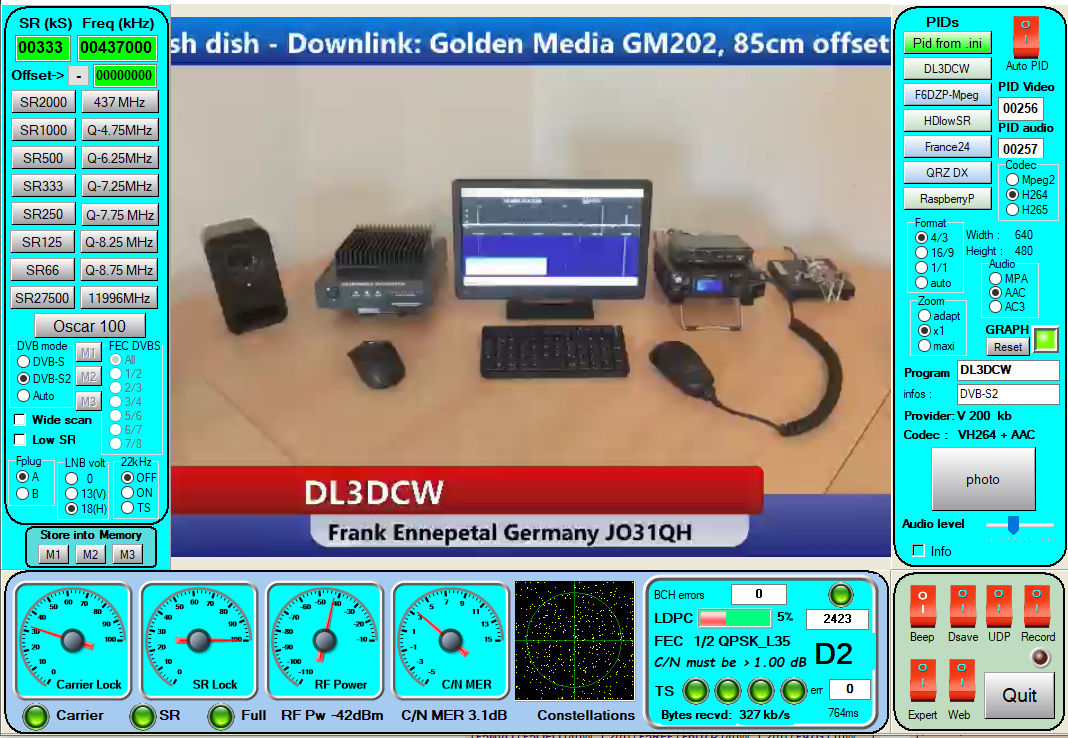

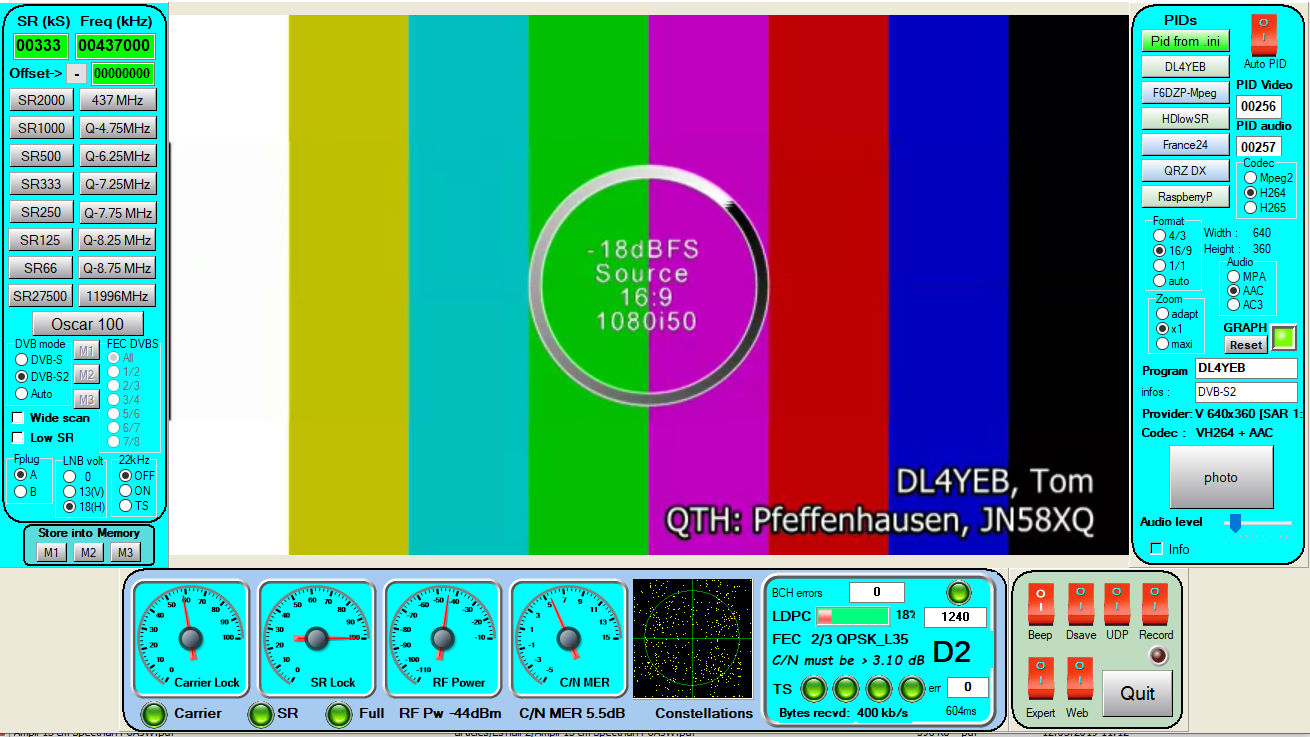

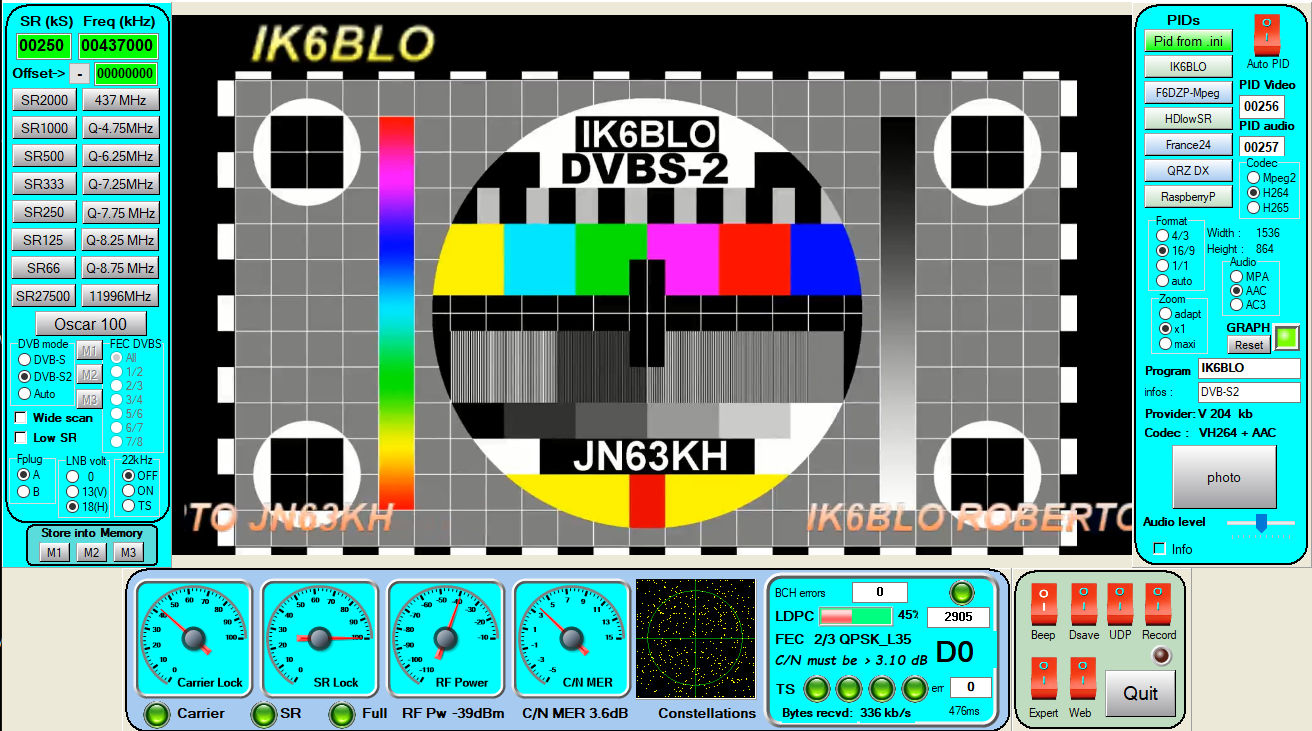

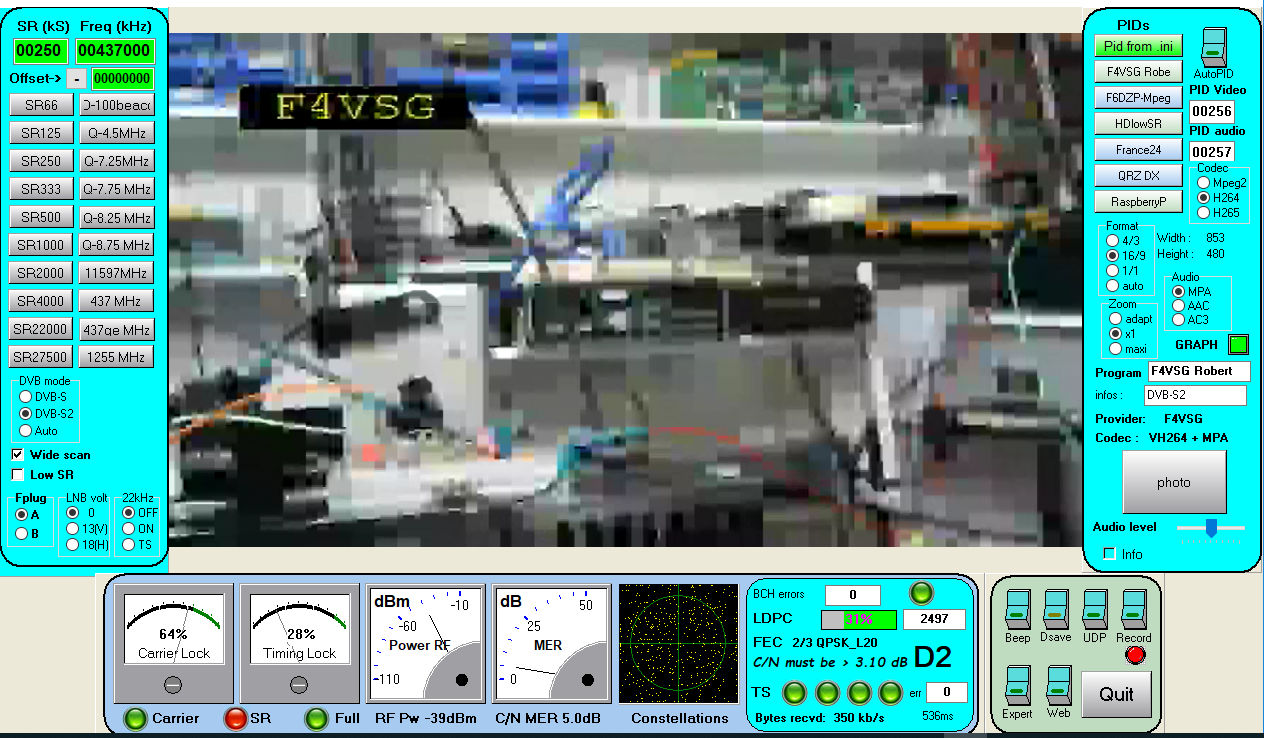

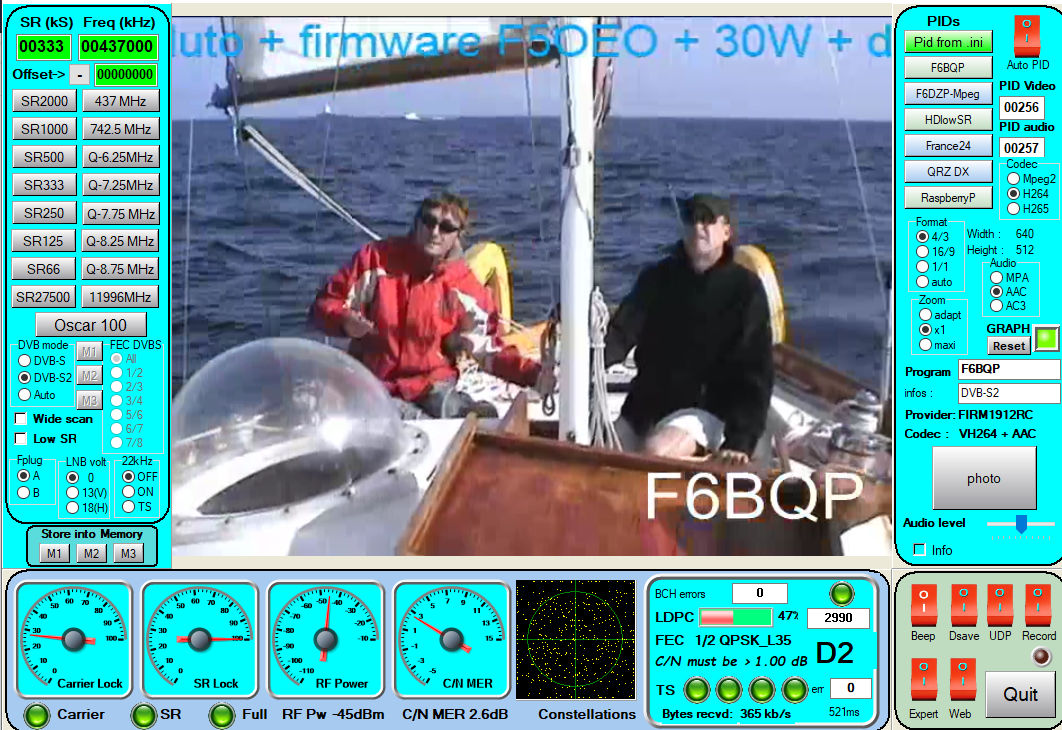

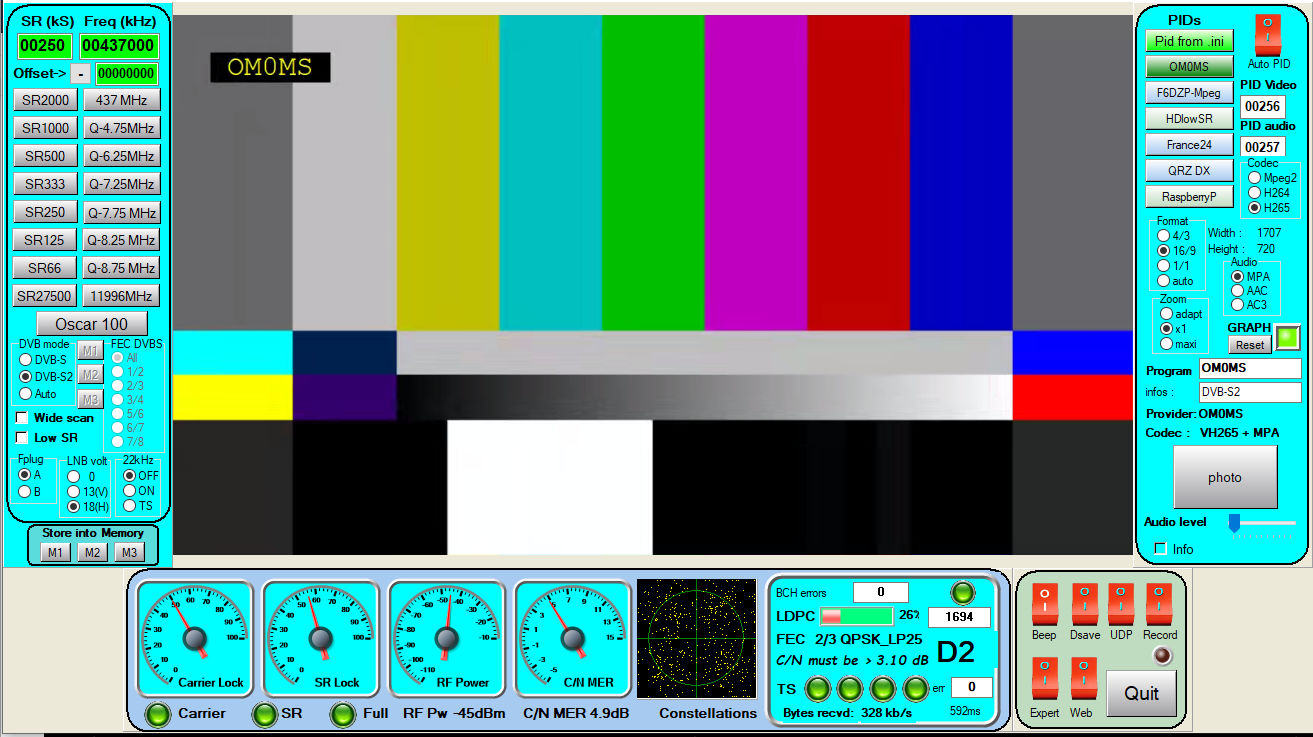

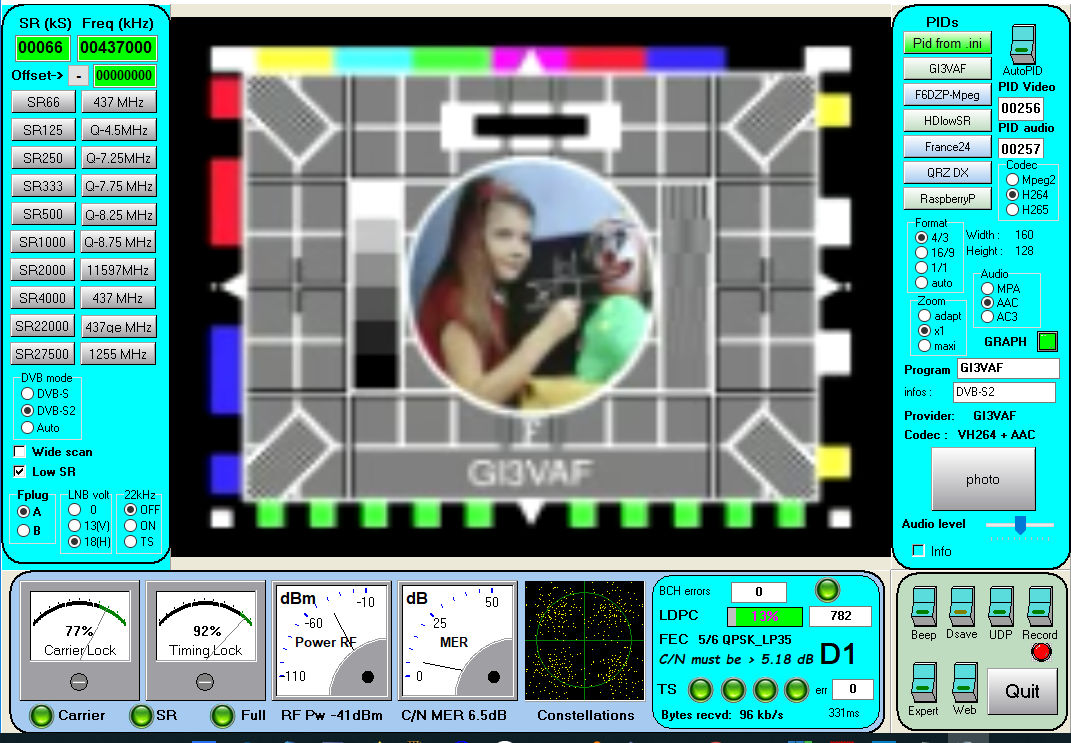

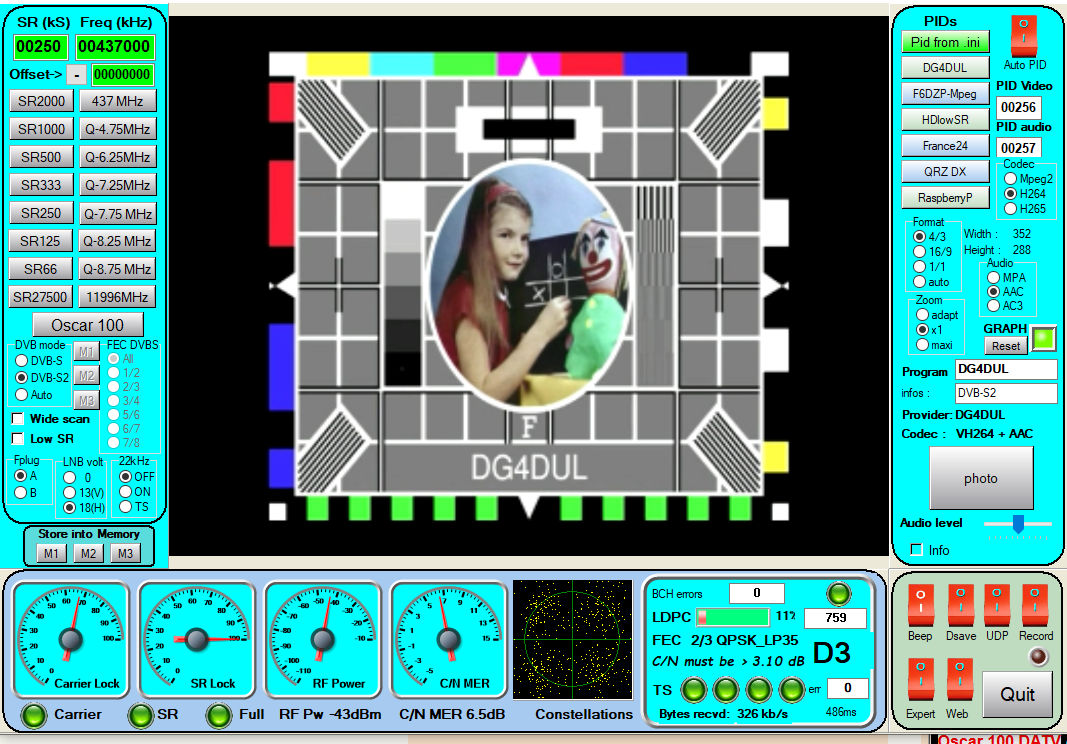

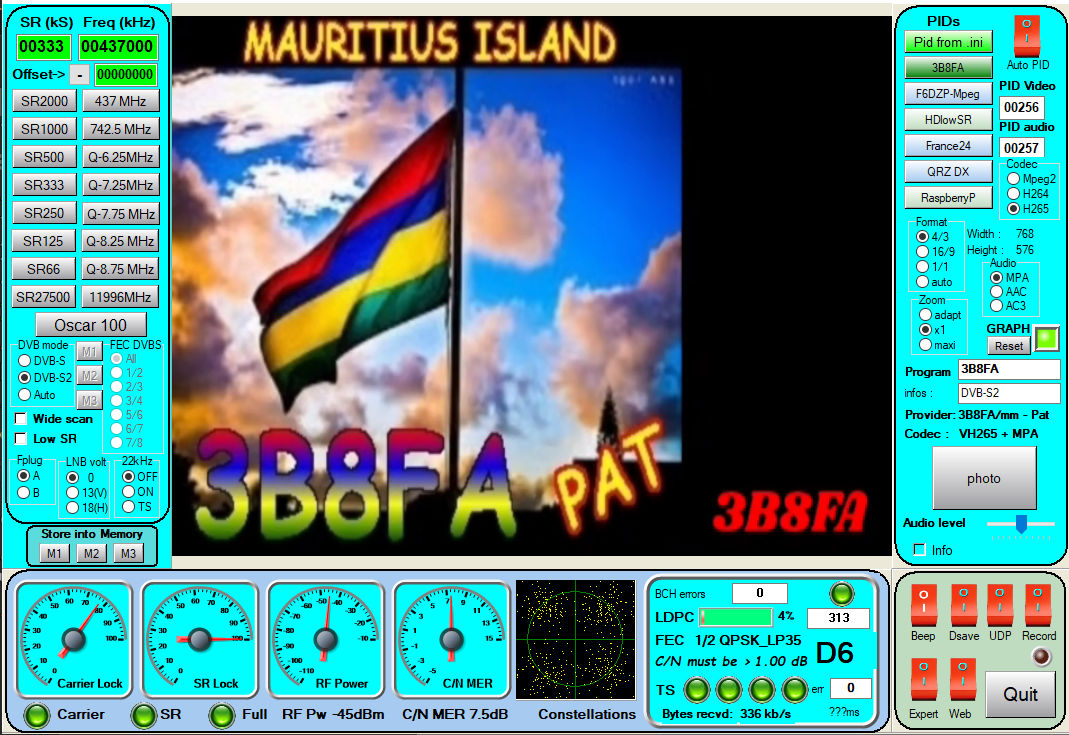

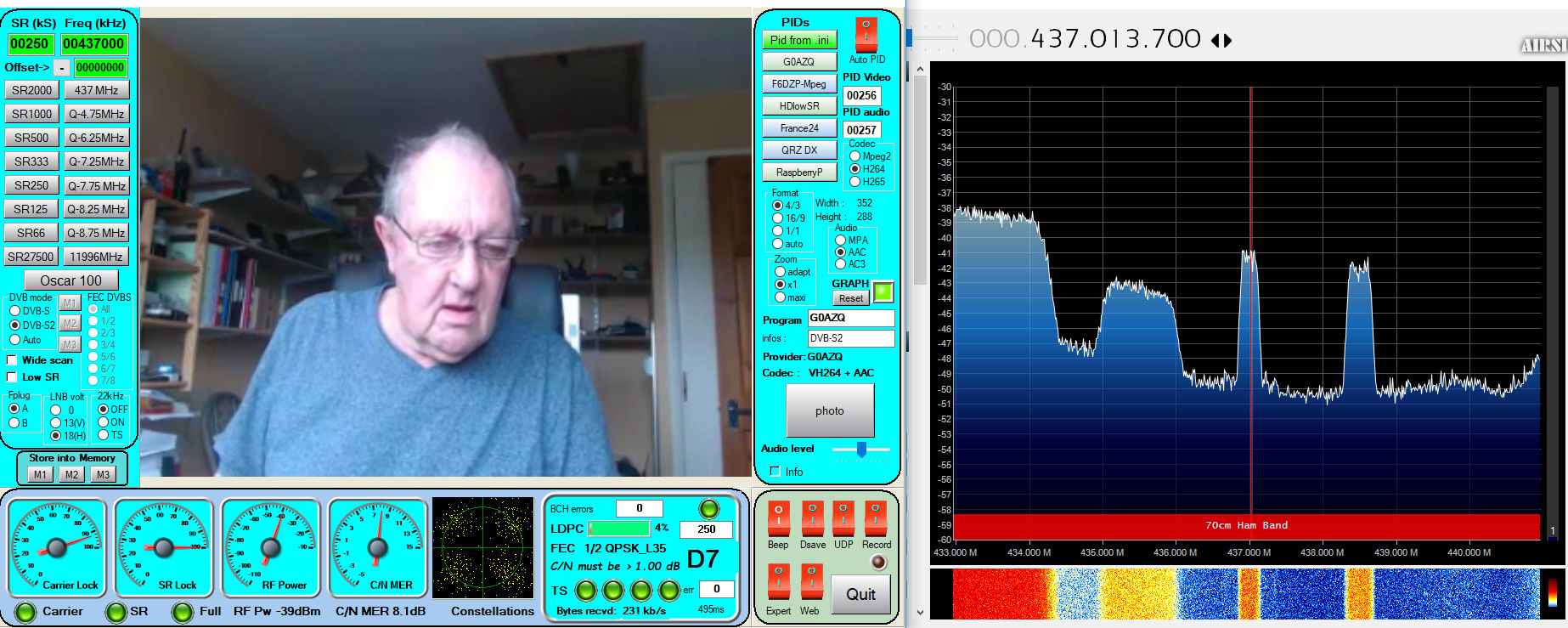

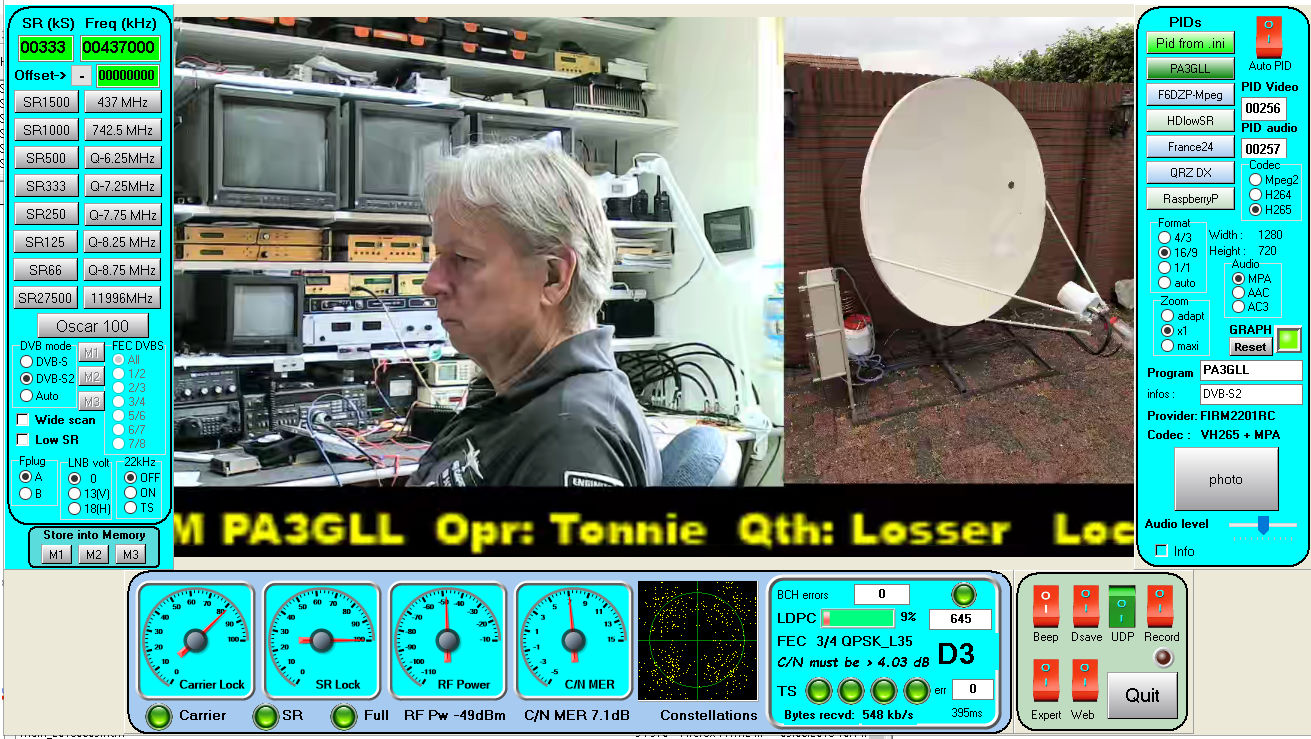

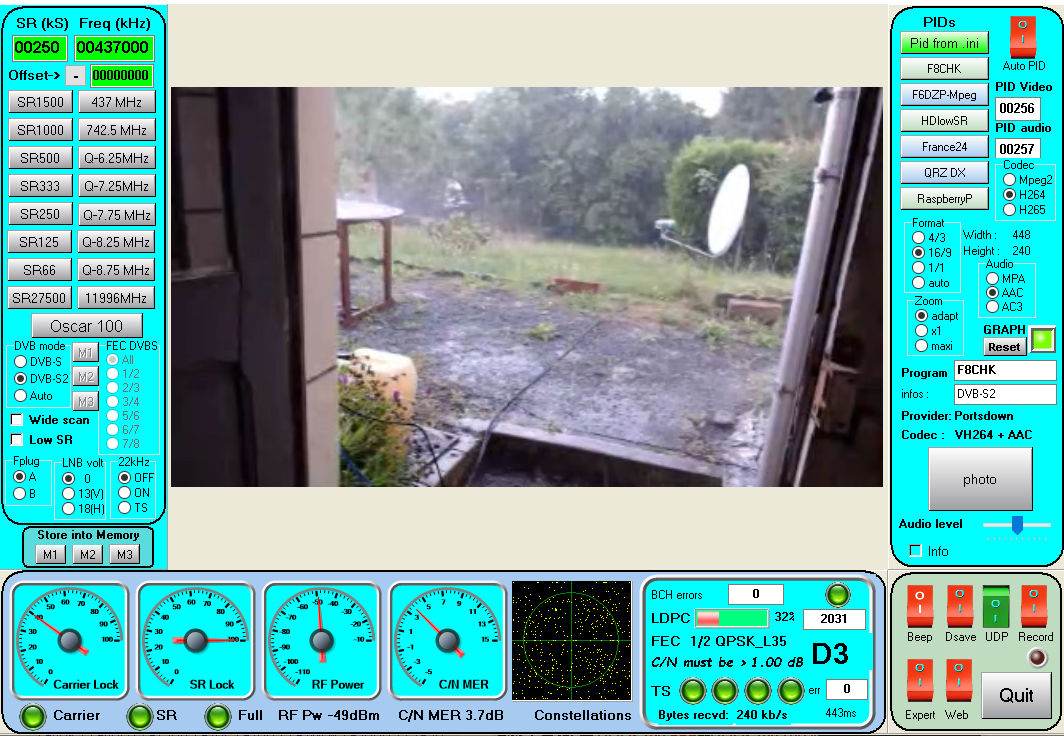

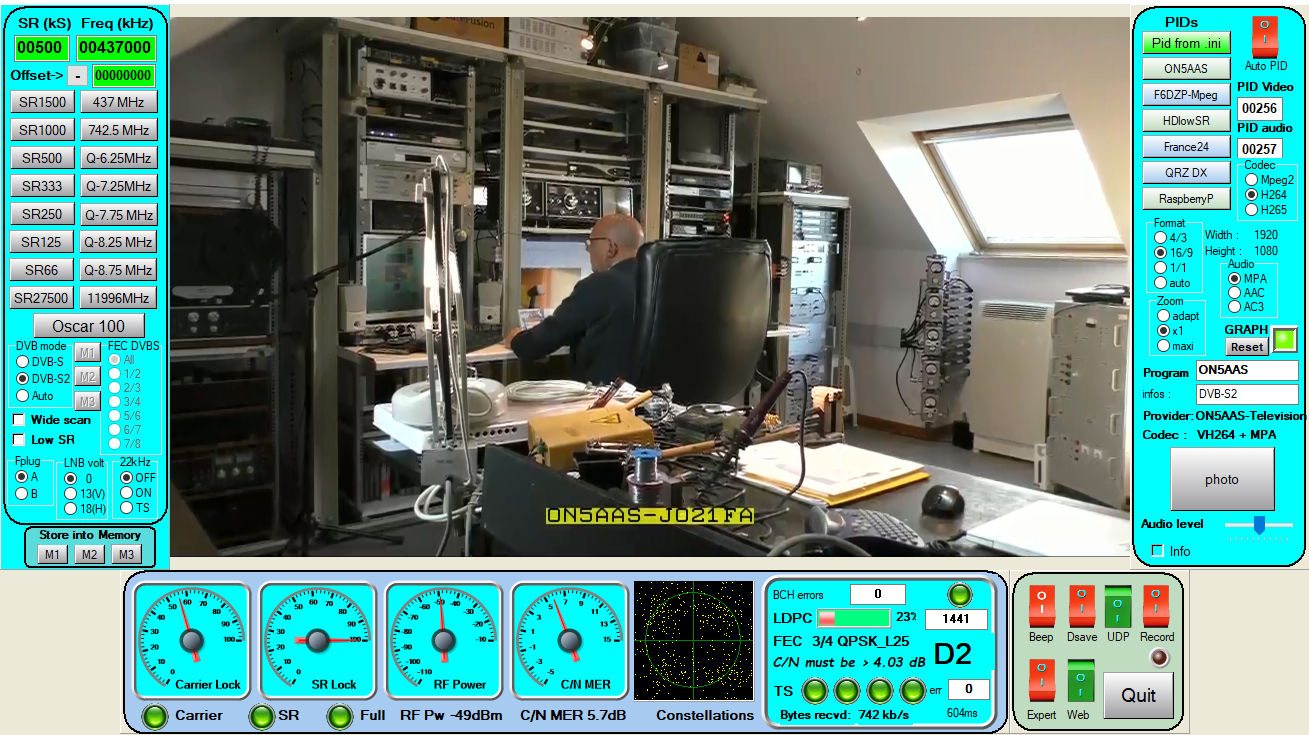

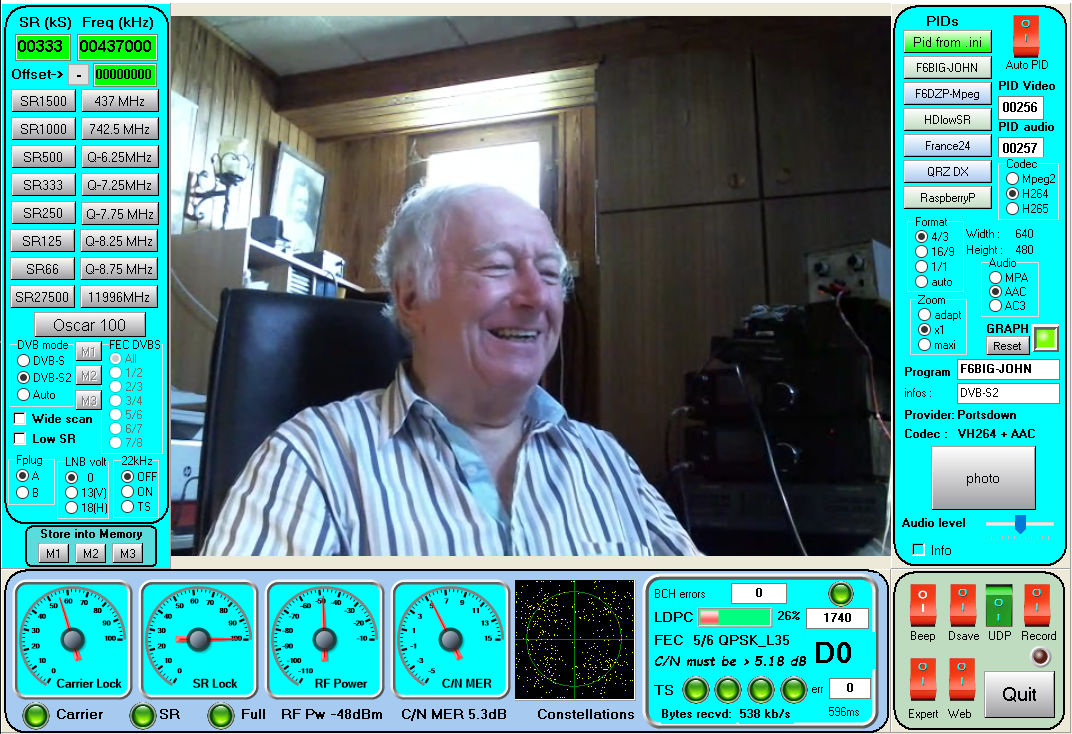

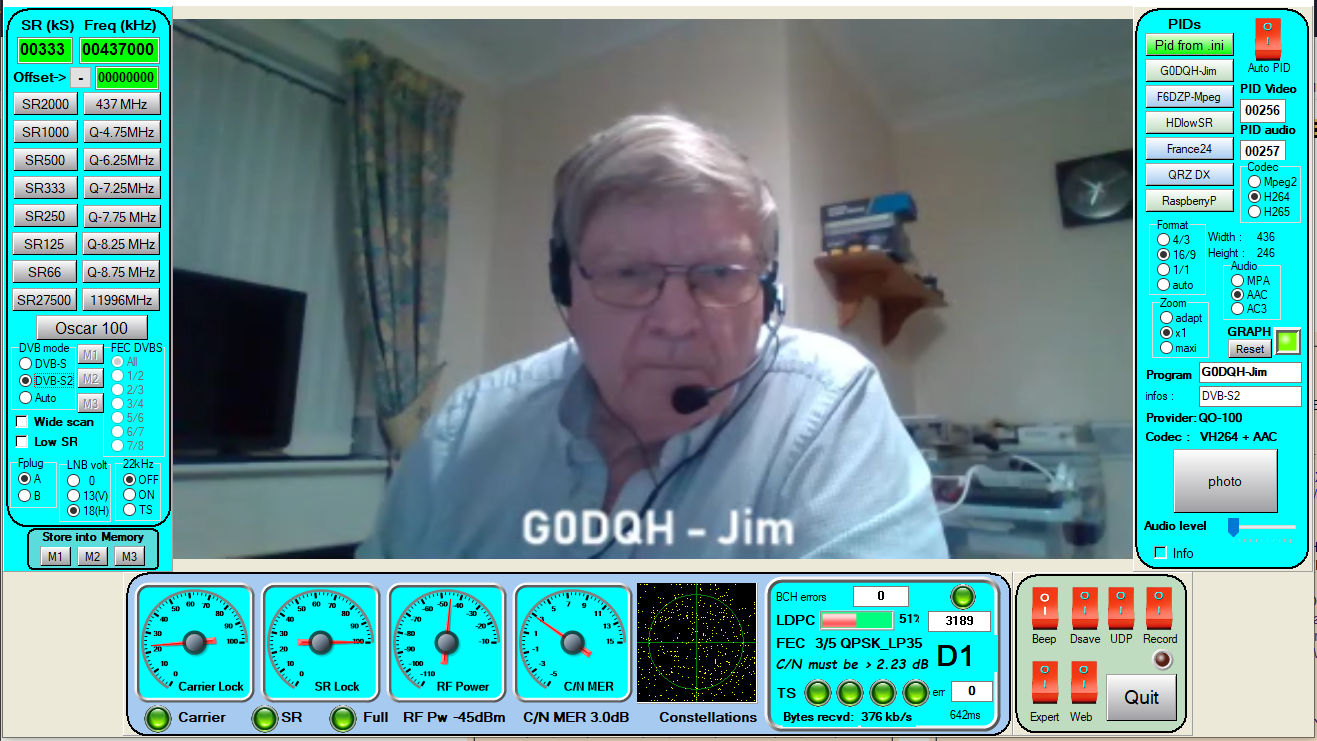

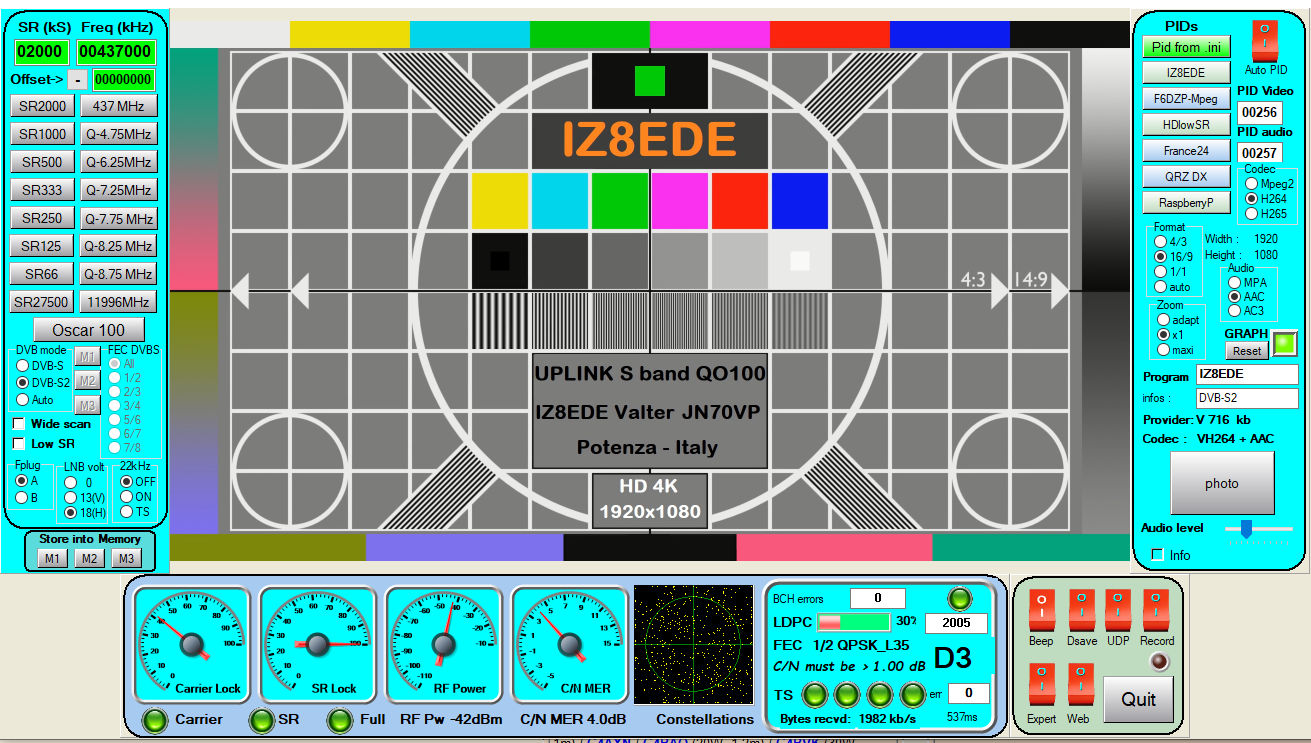

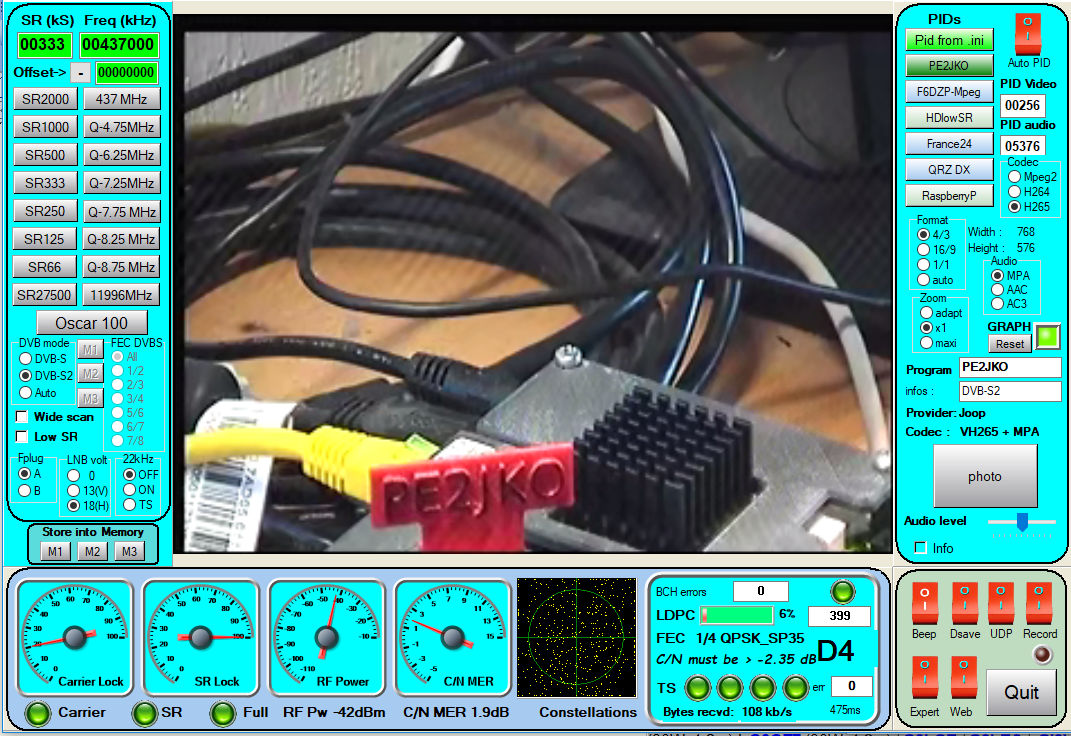

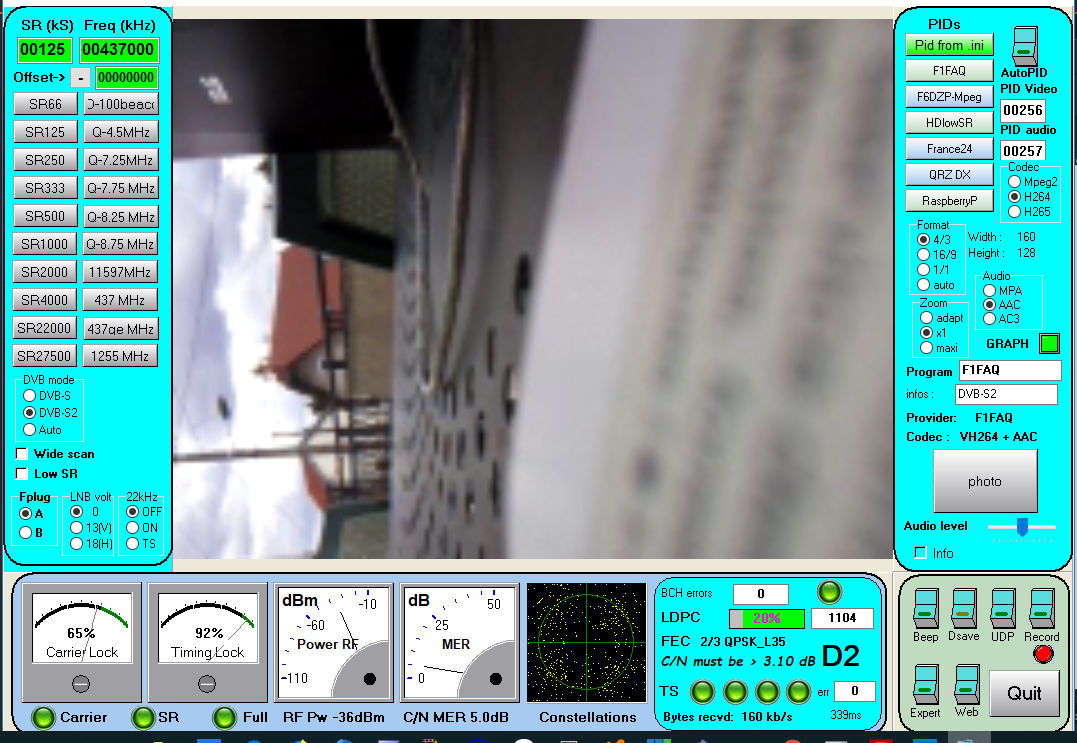

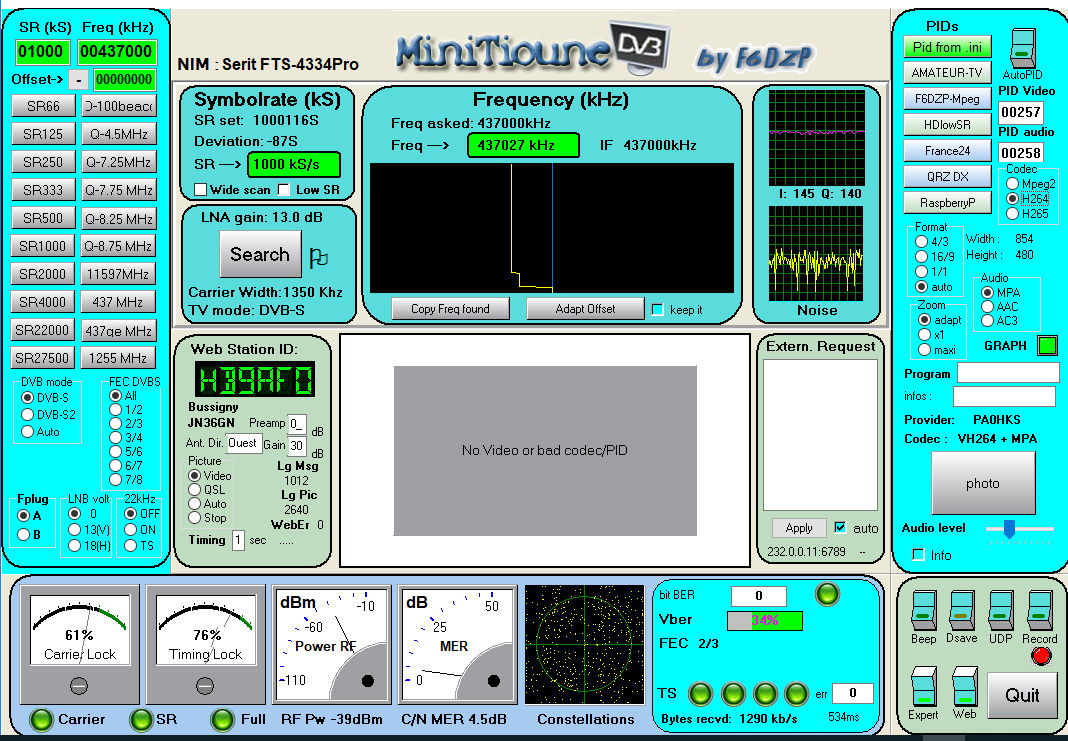

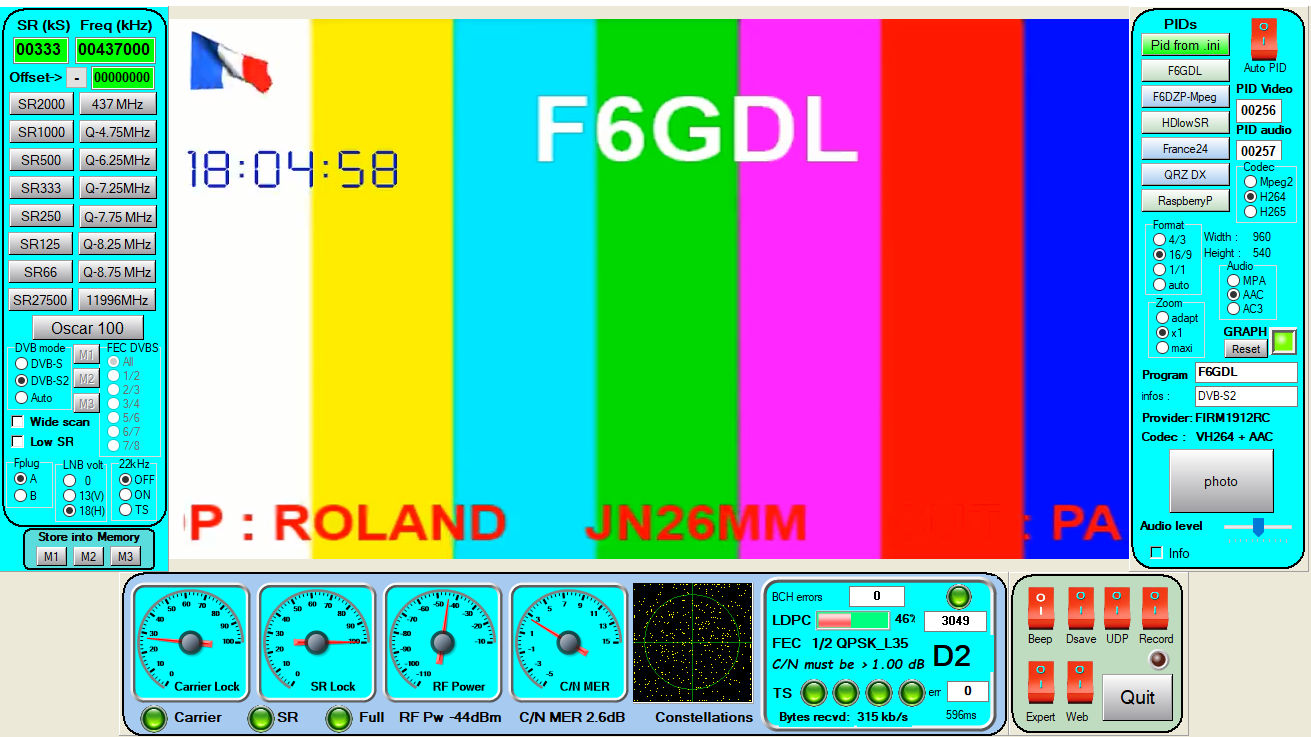

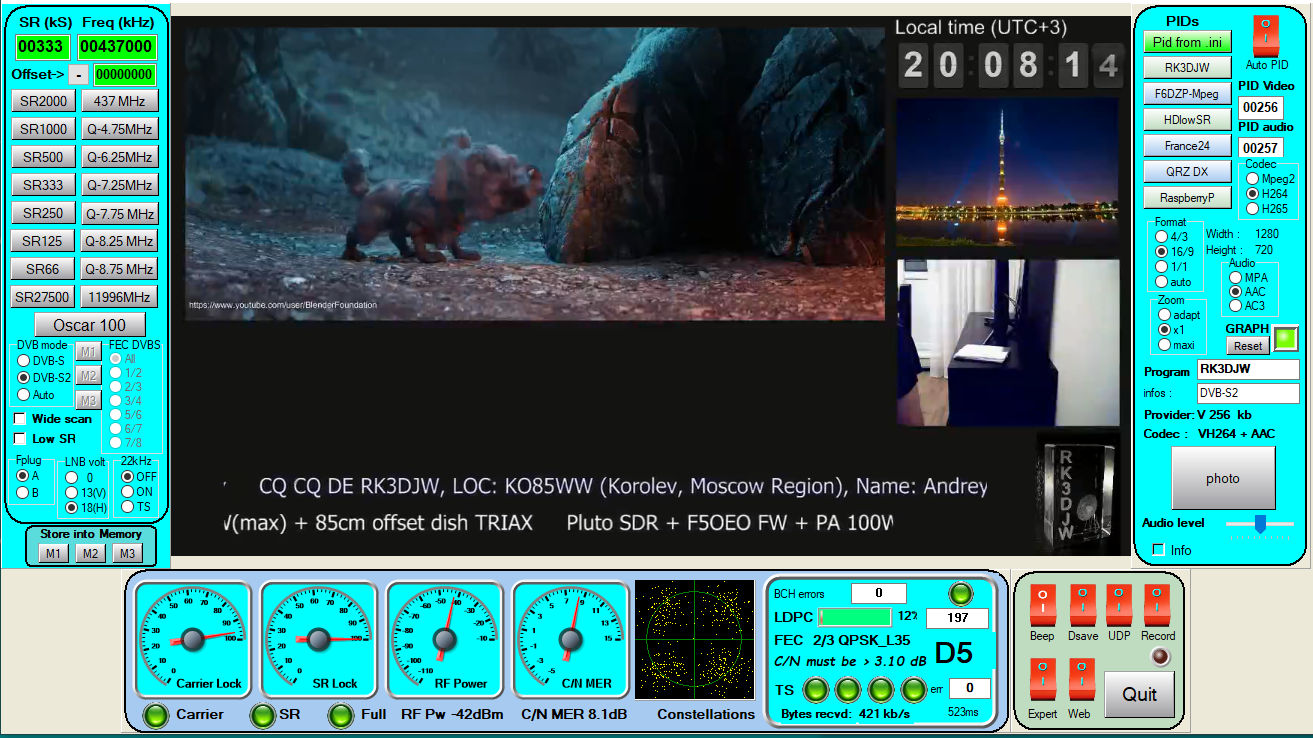

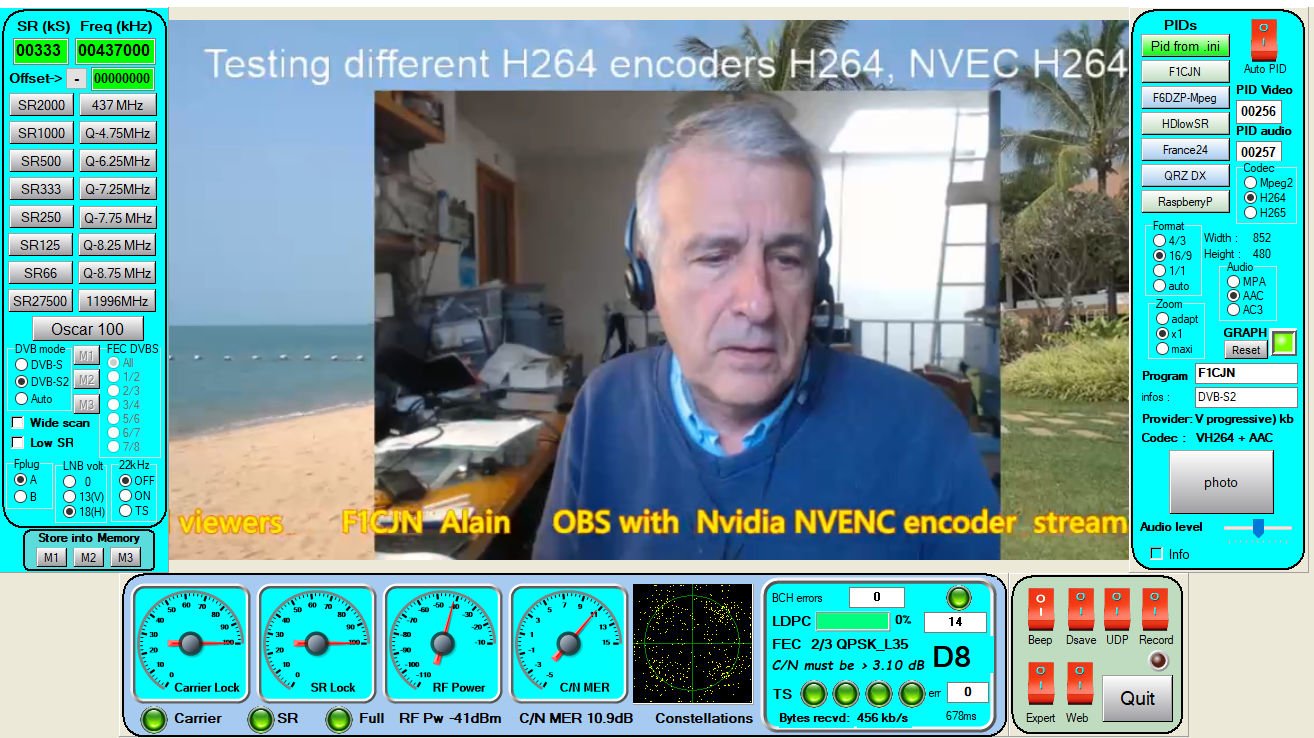

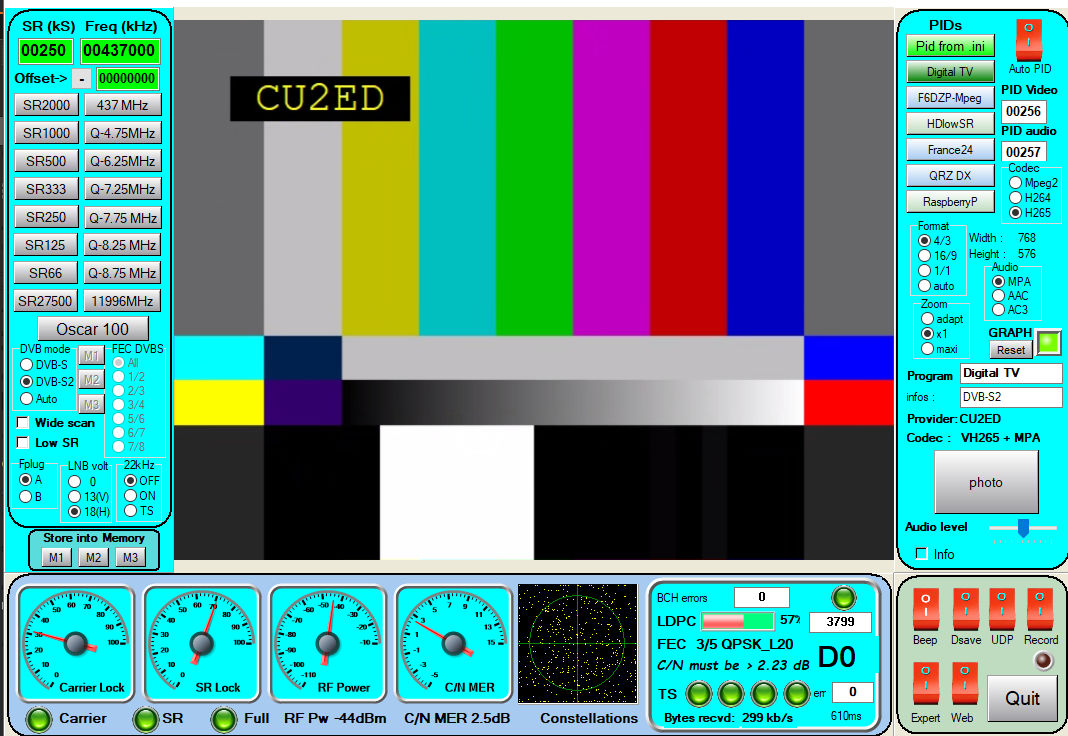

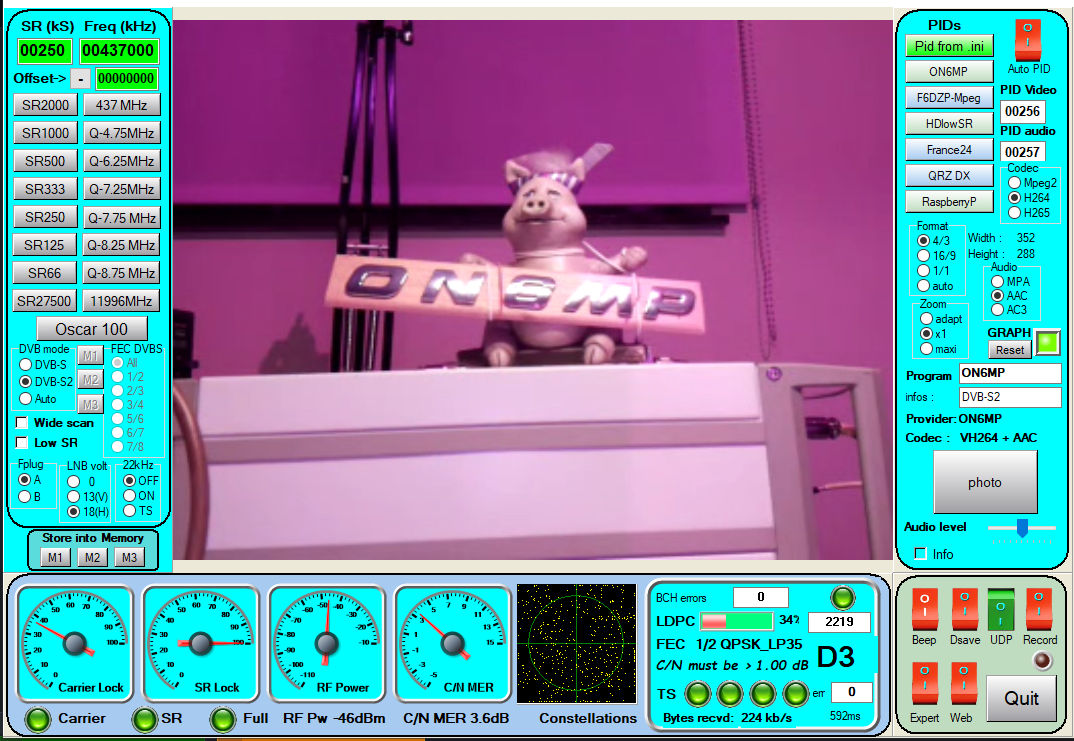

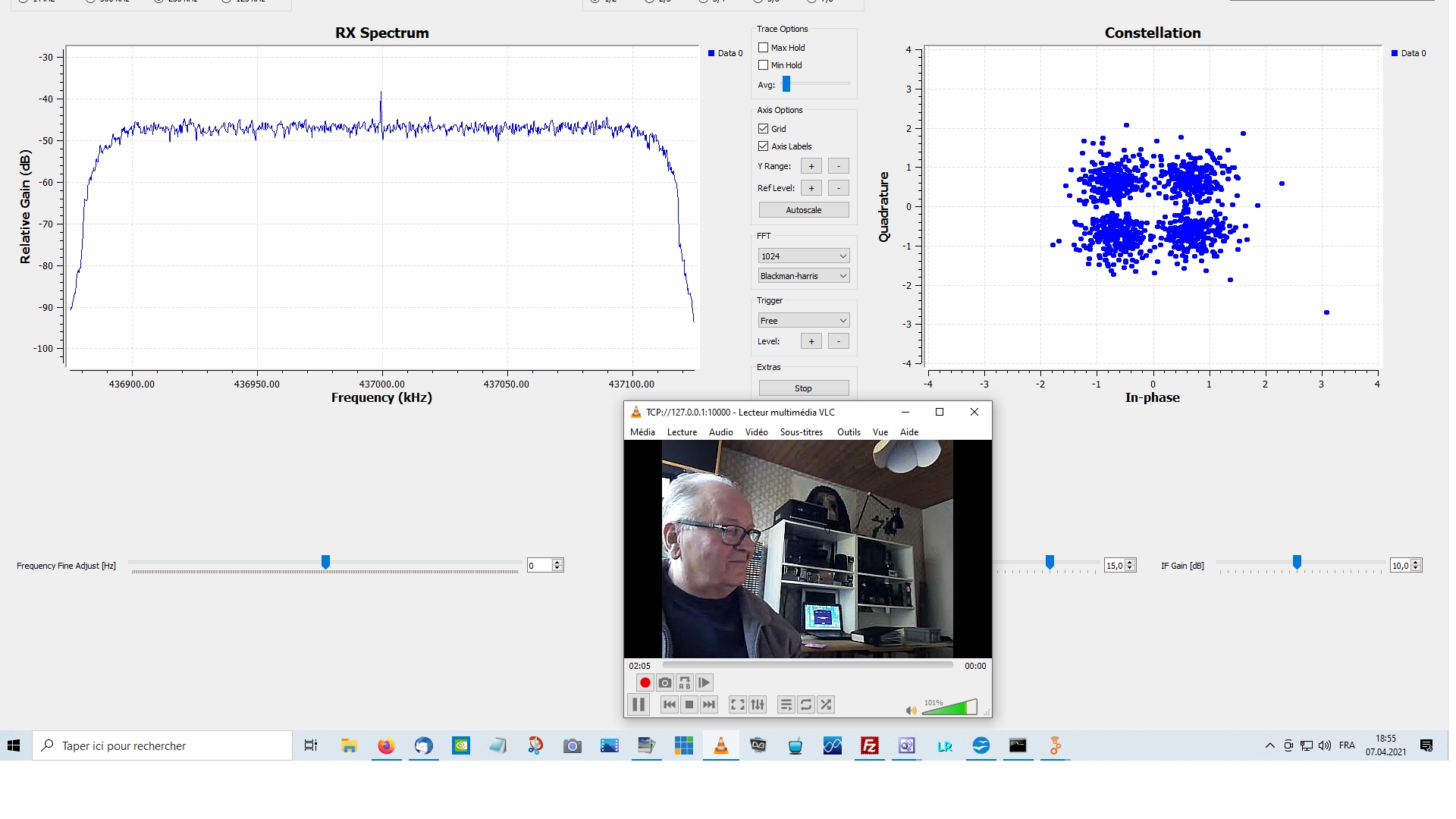

217 Stations DATV reçues de  23 pays   au 7 mai 2021



A A71A,

B  BG0AUB,

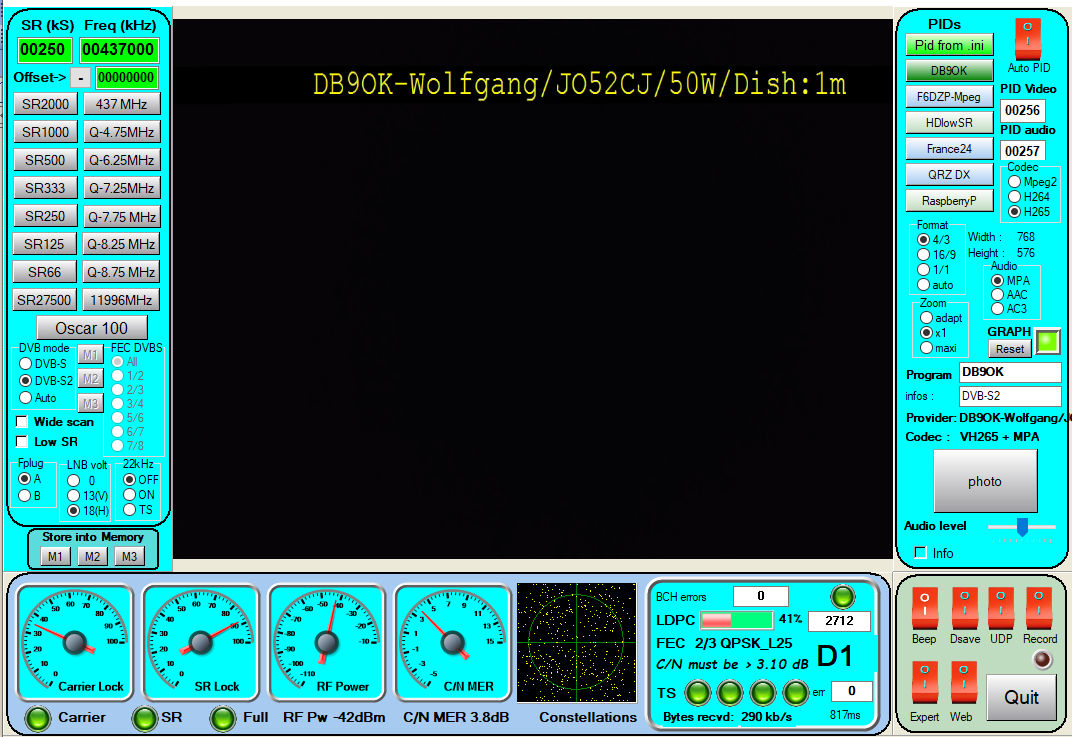

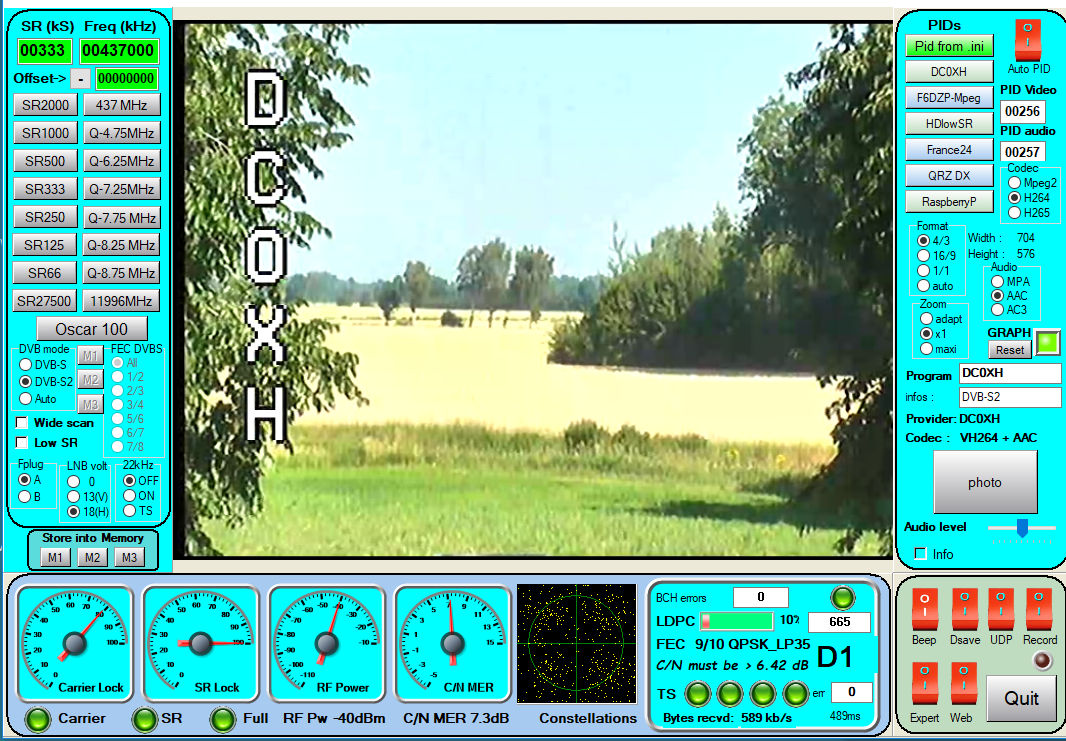

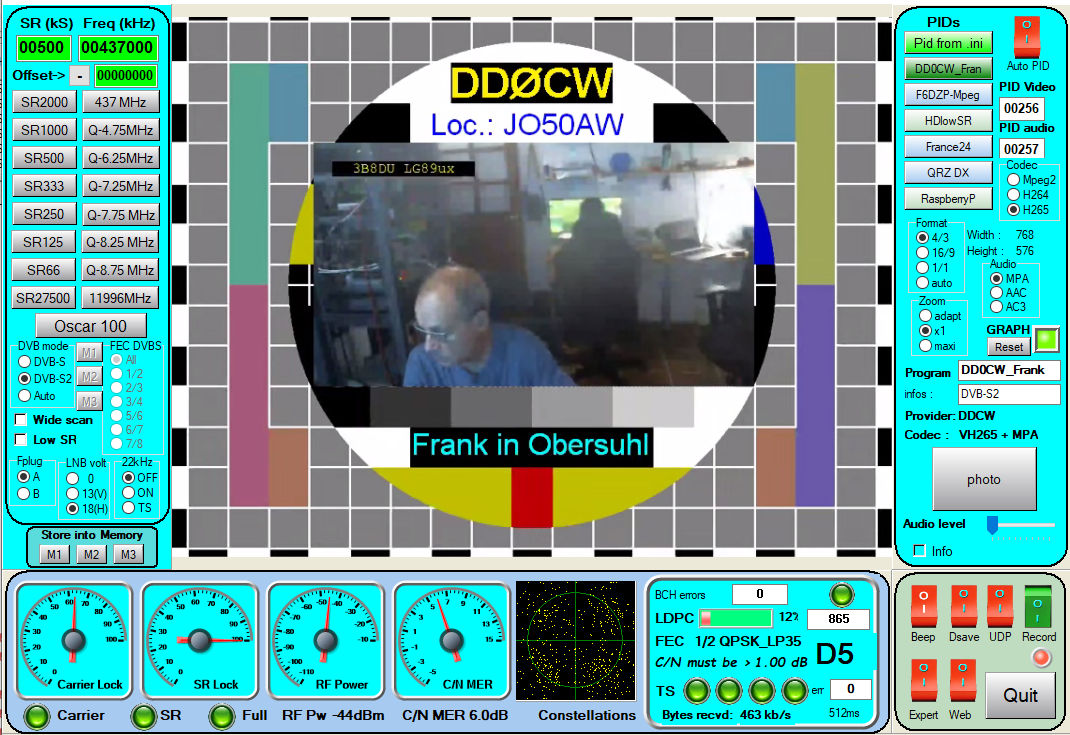

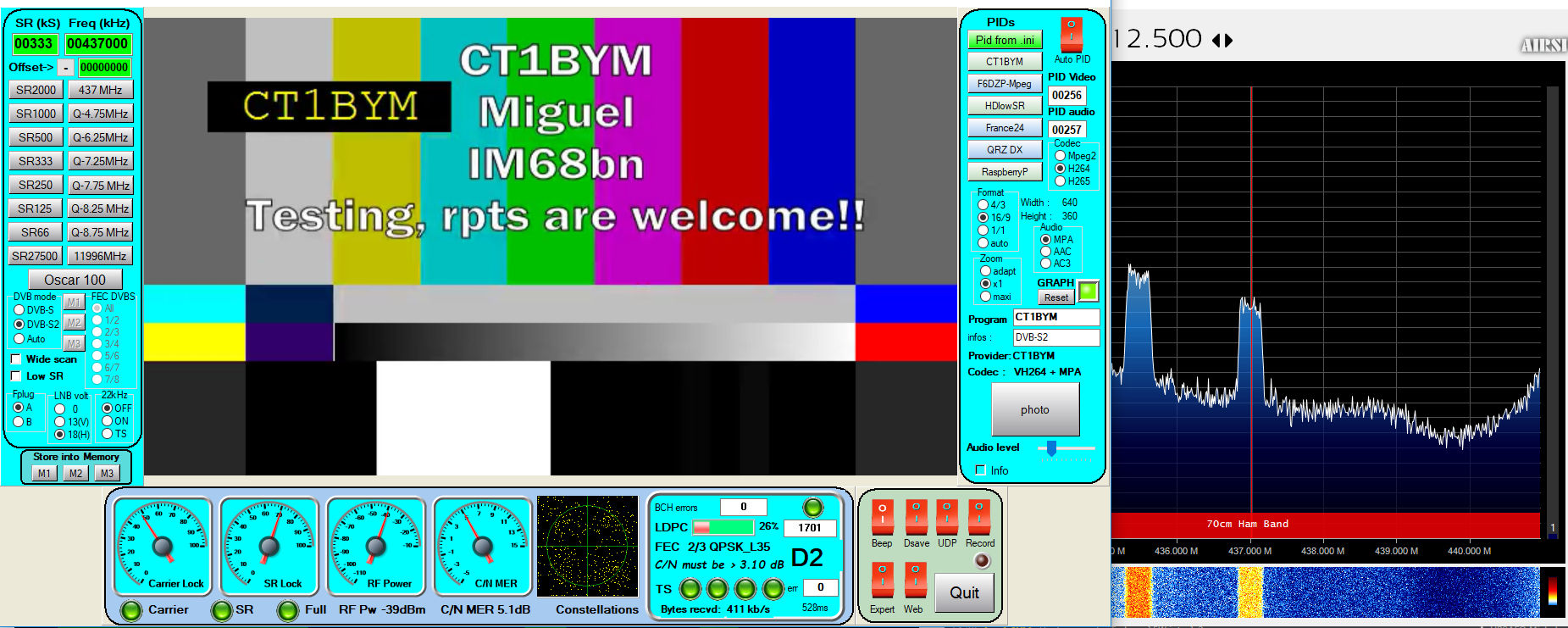

C CT1BYM, CT1XC CT2GHB, CU2ED, DB9OK, DC0XH, DC2TH, DD0CWDD4YR, DF1RI, DF3KO,

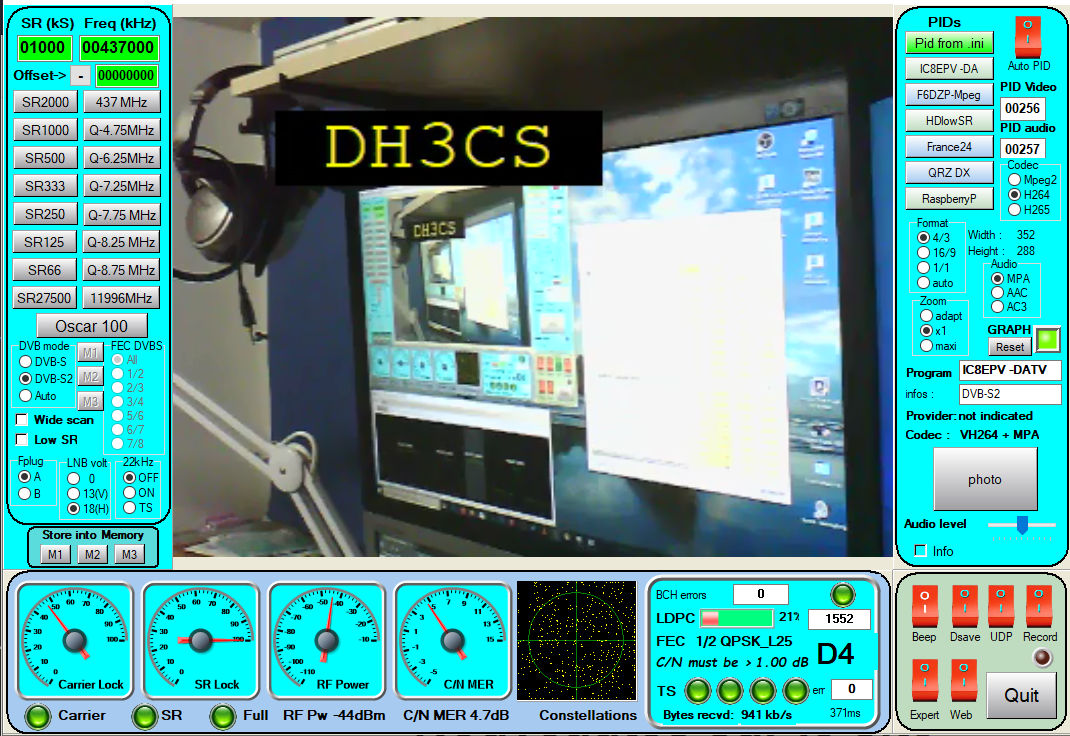

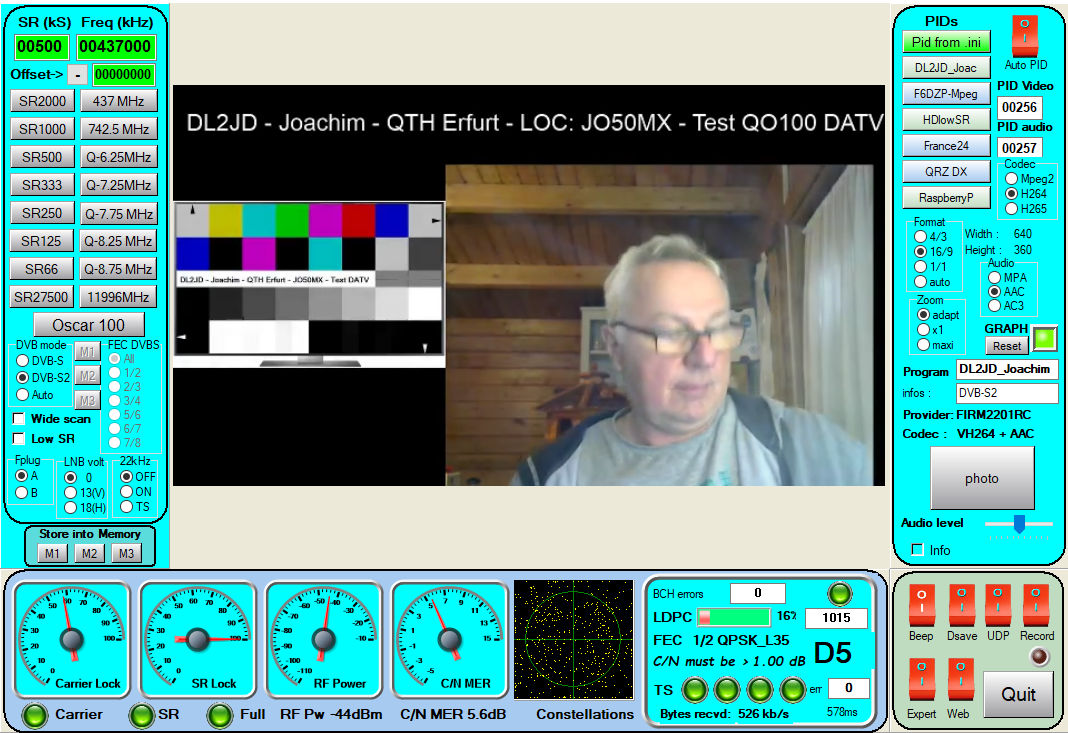

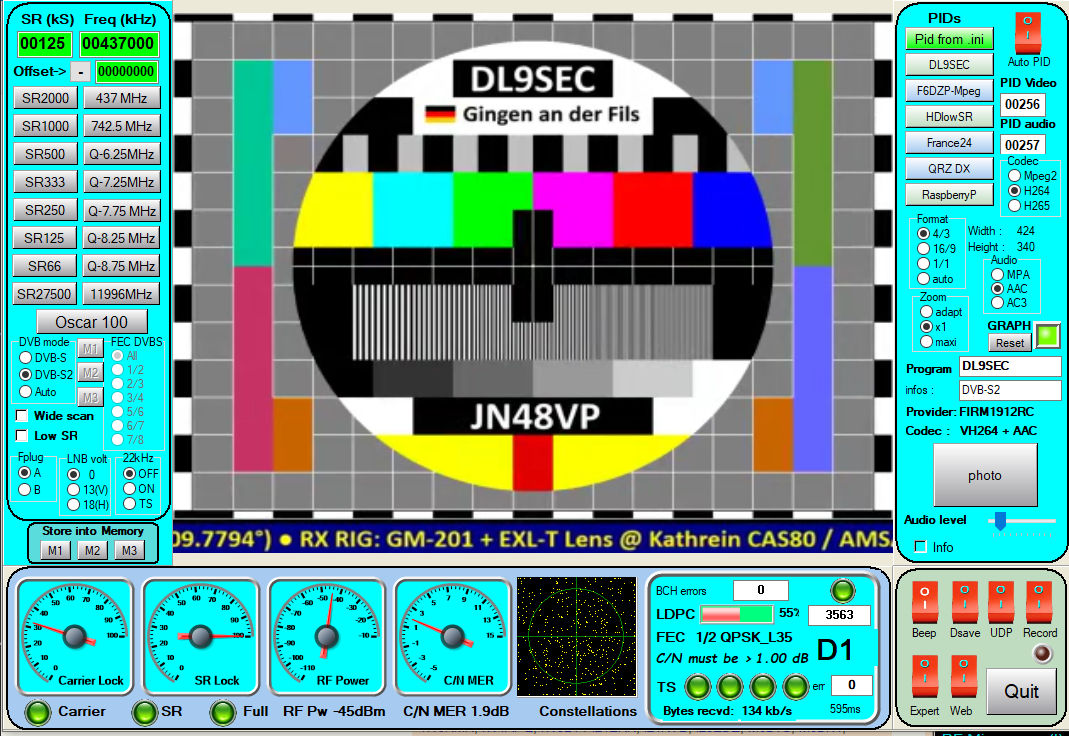

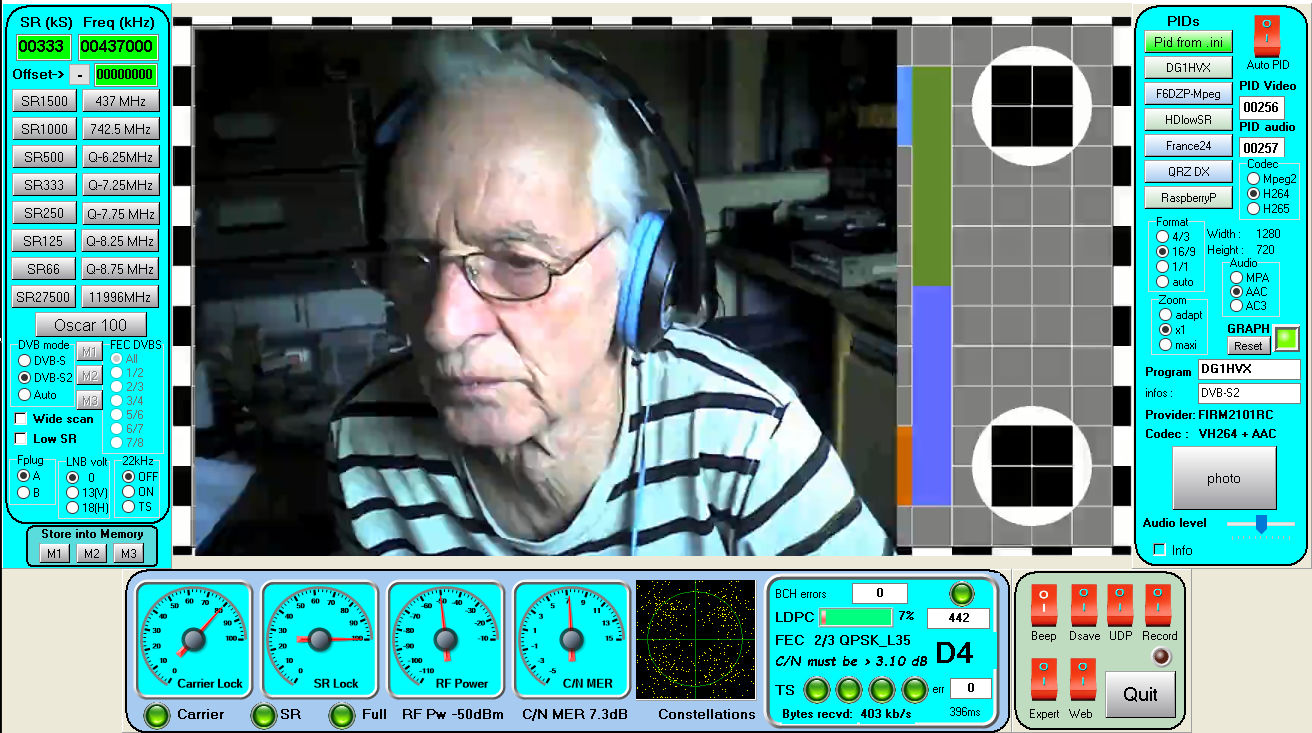

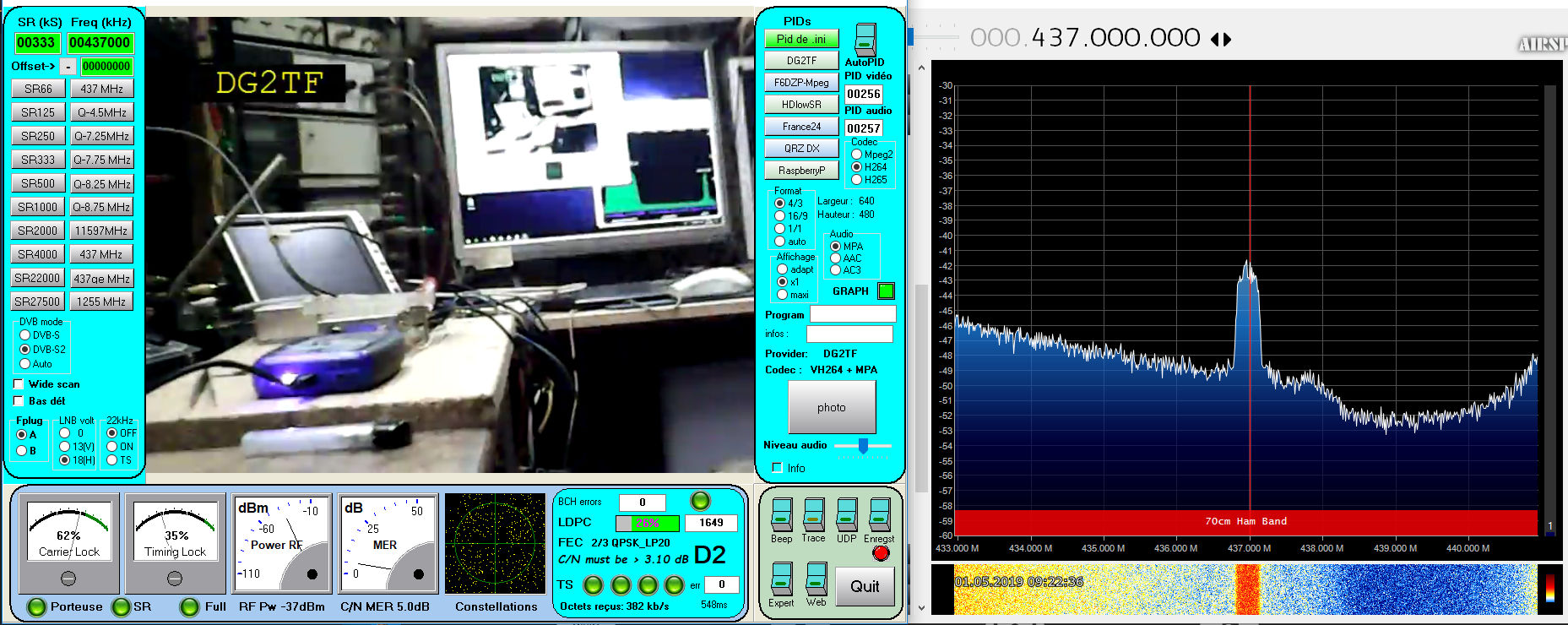

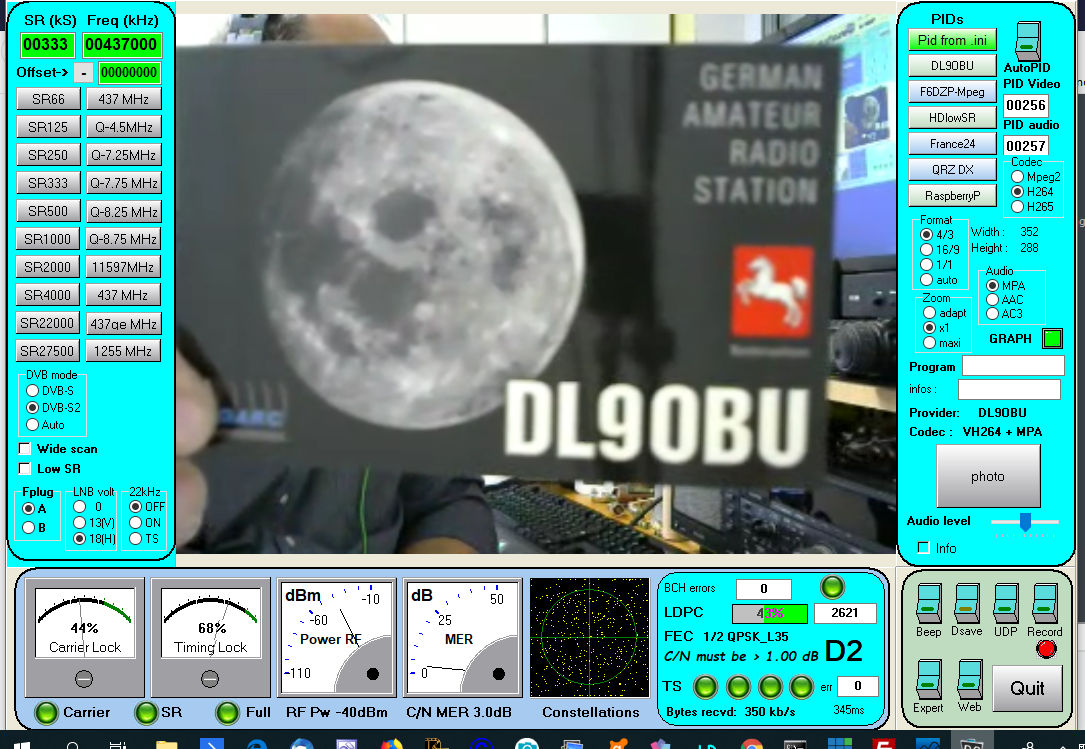

D DF5UR / DF6SM, DG0OPK, DG0SIA, DG1HVXDG1MAJ, DG1MED, DG2TF, DG3KHS, DG4DUL, DH3CS, DJ4ZZ, DJ5PW, DK1ZA, DK2DB, DK2HU, DL2JD, DL2VT, DL3DCW, DL3HQD, DL4OCH, DL4YEB, DL5BCA, DL5OP, DL5MLO, DL6YEA, DL8RDL, DL8SDQ, DL9OBU, DL9SEC, DM2ETL, EC3DBA

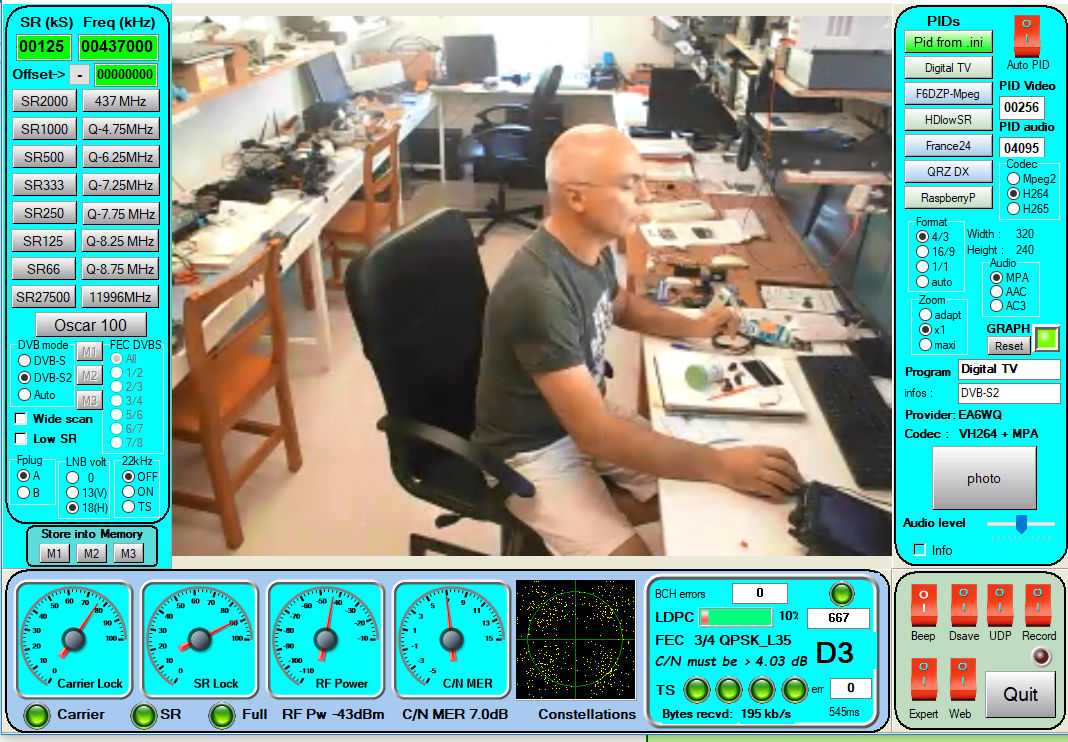

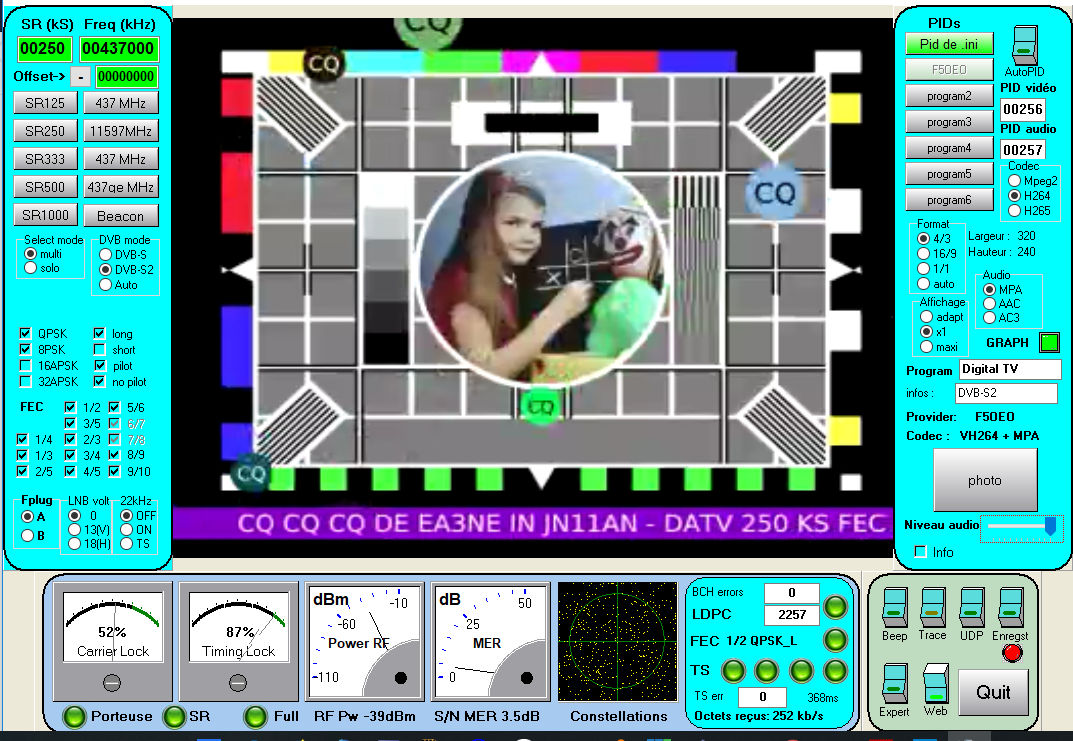

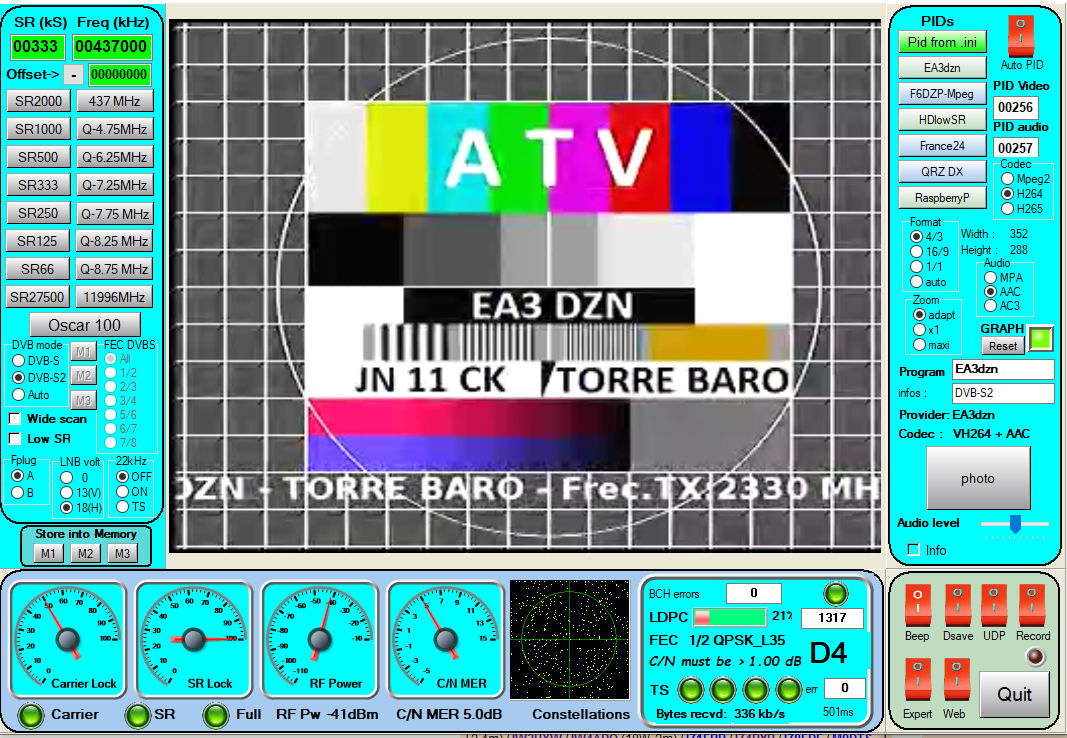

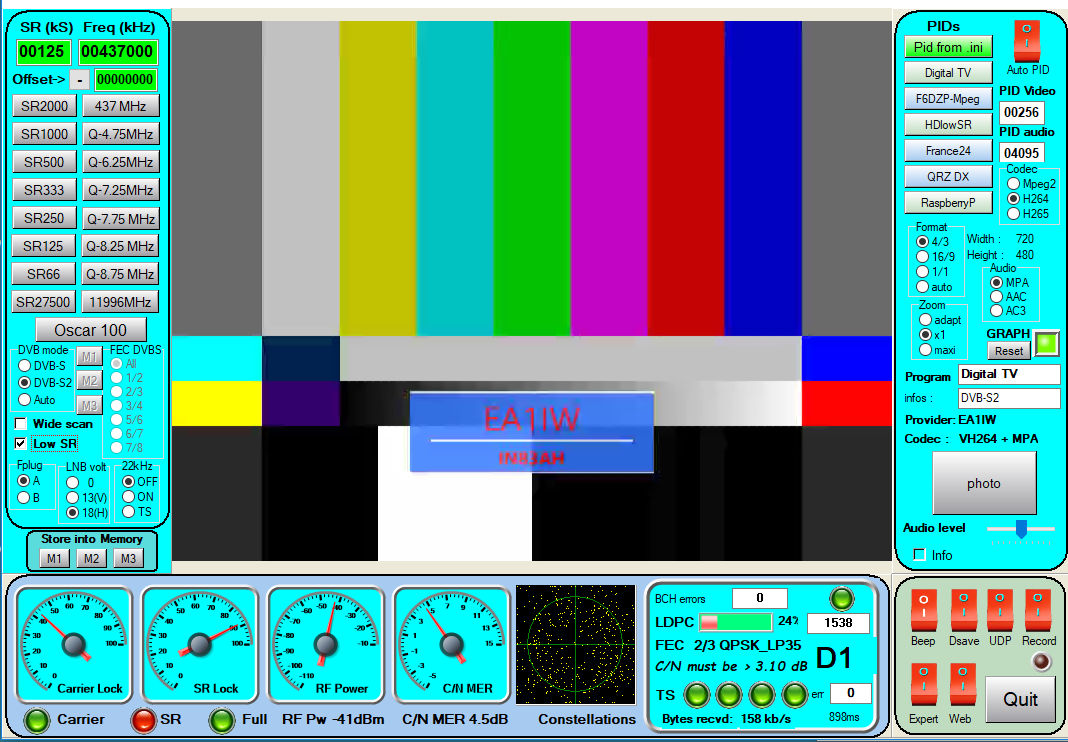

E EA1IW, EA3CUE, EA3DZN EA3HMJ, EA3NE, EA3UM, EA6WQ, EA7CTL, EA7EOL, EB3FRN

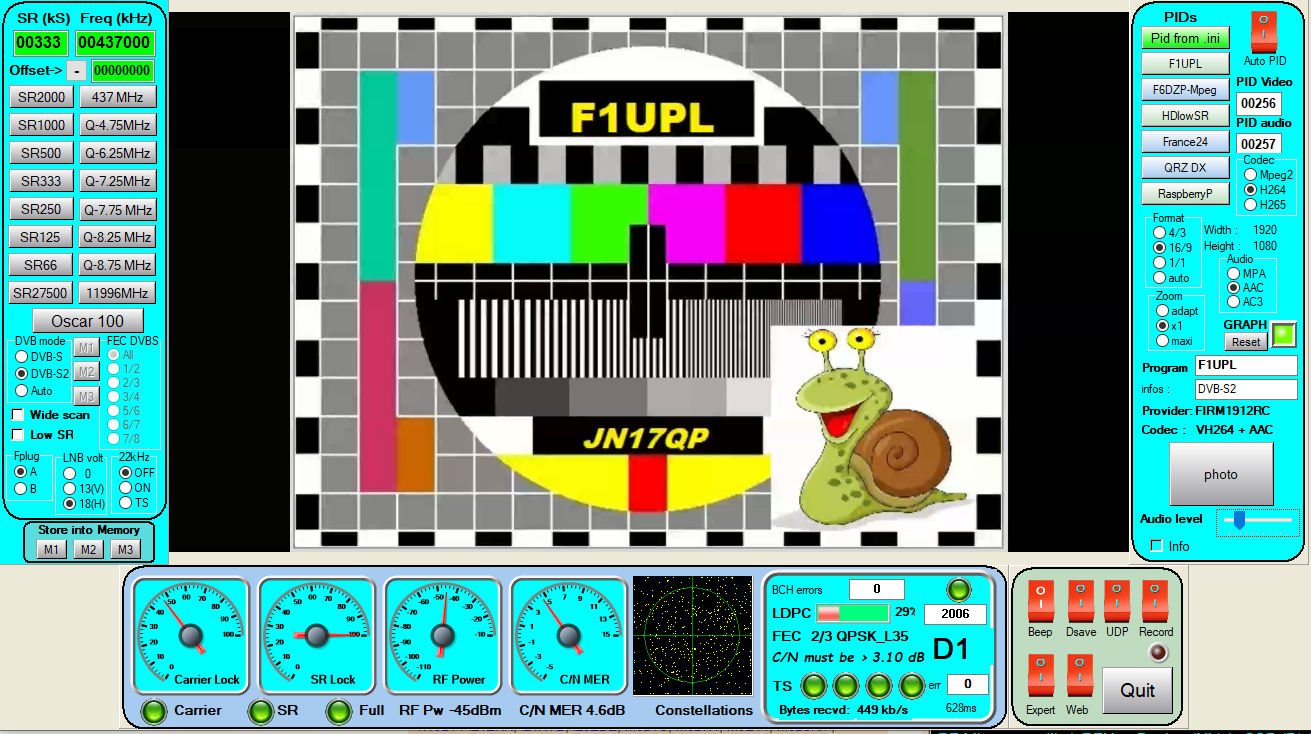

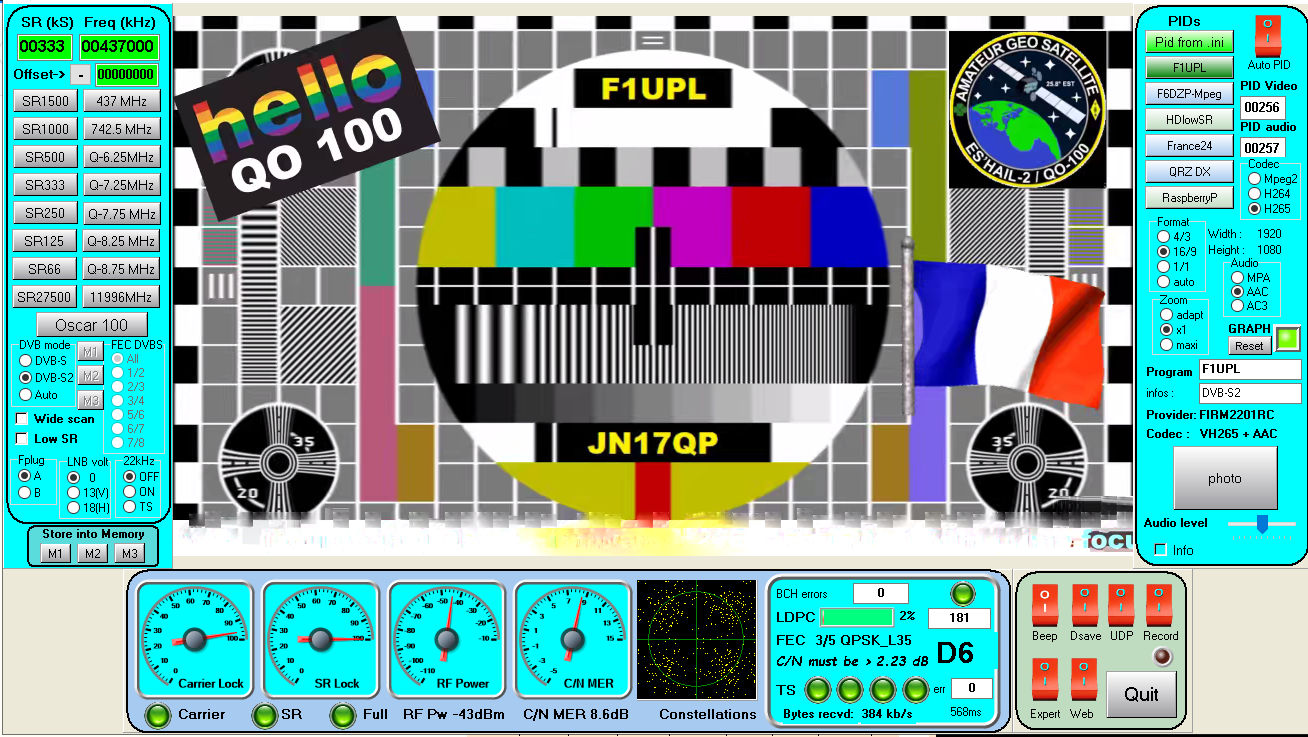

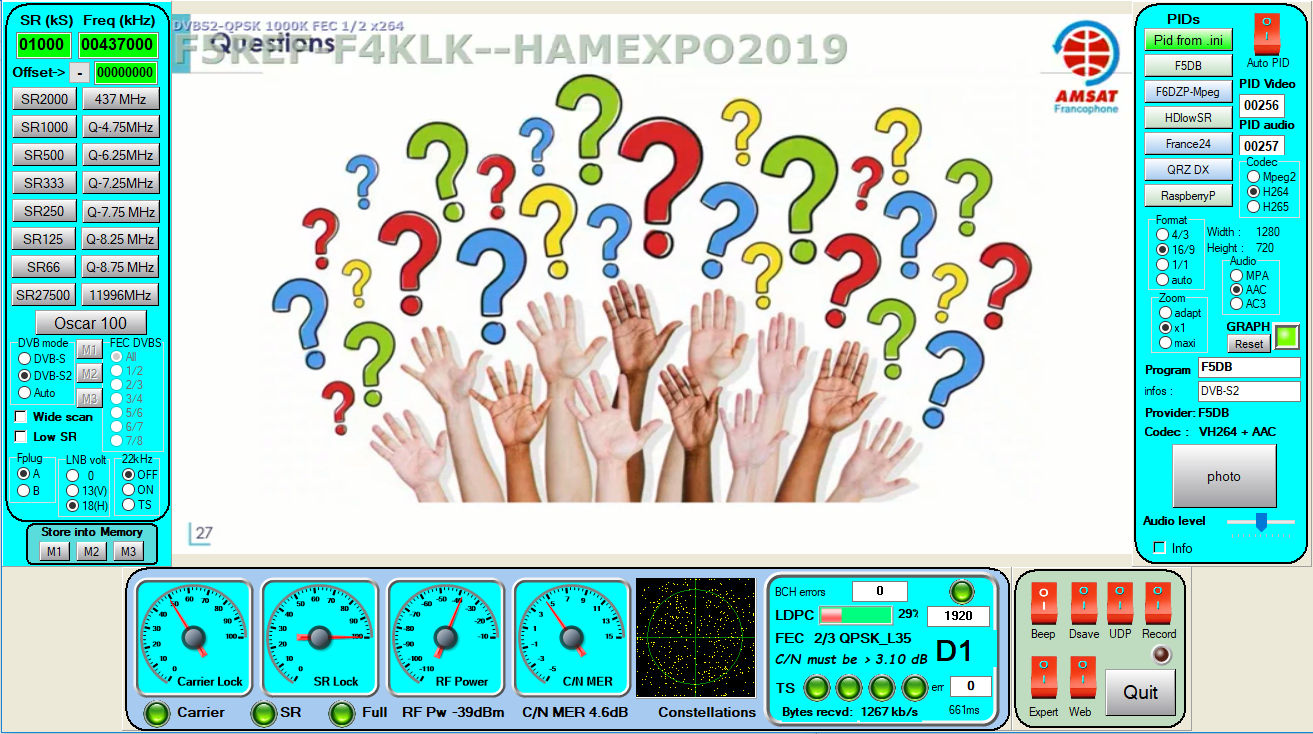

F F1RJ, F1TE, F1UPL, F3YX, F5DB, F5HC, F9ZG, F1CJN, F1FAQ, F1SSF, F1UPL, F4CJN, F4HDA, F4FDW, F4HSL, F4JXP, F4KLK, F4NAS, F4VSG, F4WAG, F5NVP, F5NVQ, F5OEO, F5REF, F5UII, F6AAM, F6BIG, F6BQP, F6DZP, F6GDL, F6ITK, F8CHK,

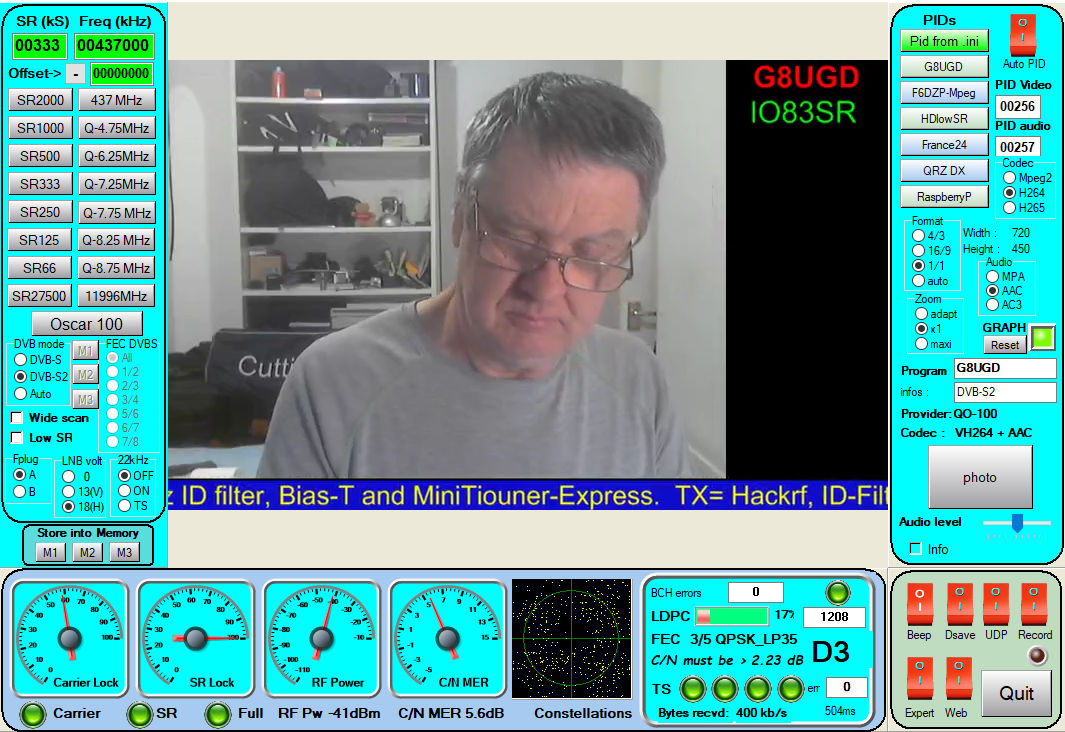

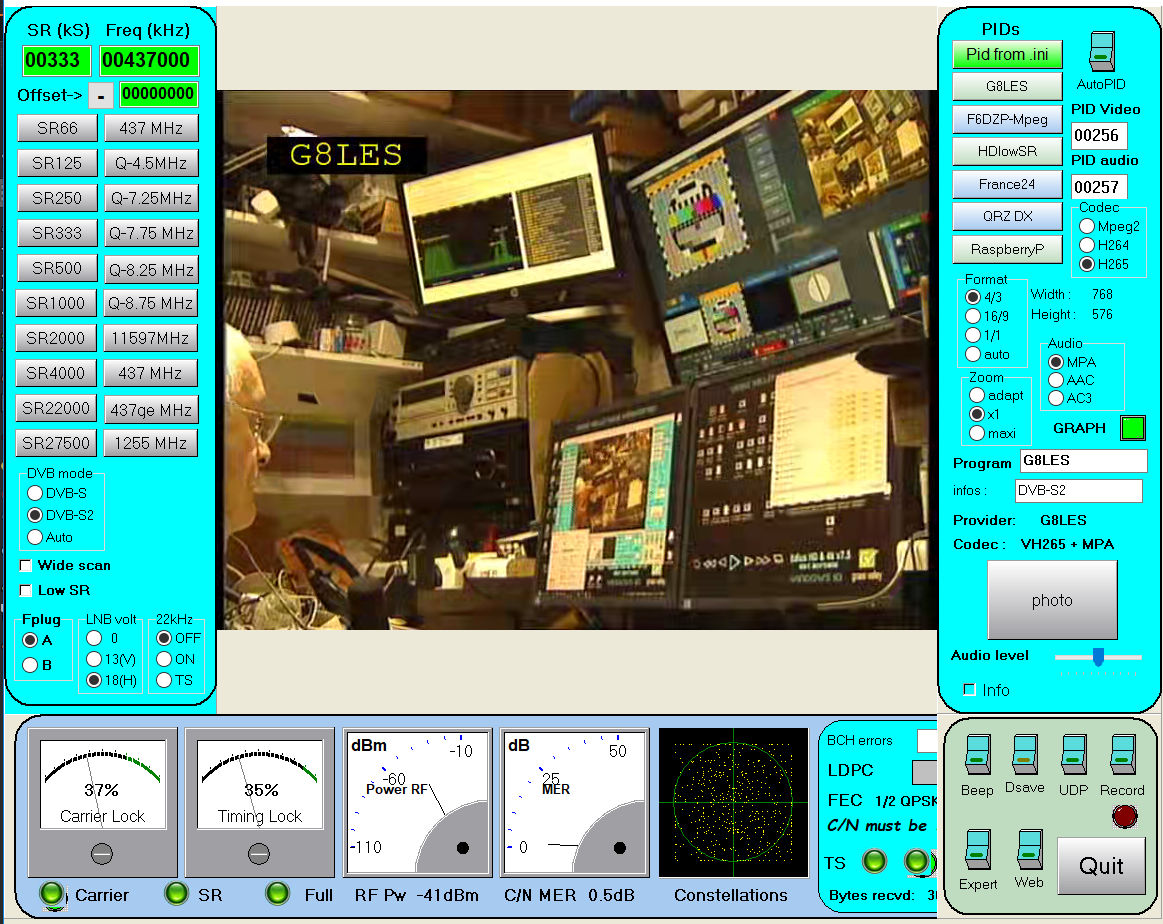

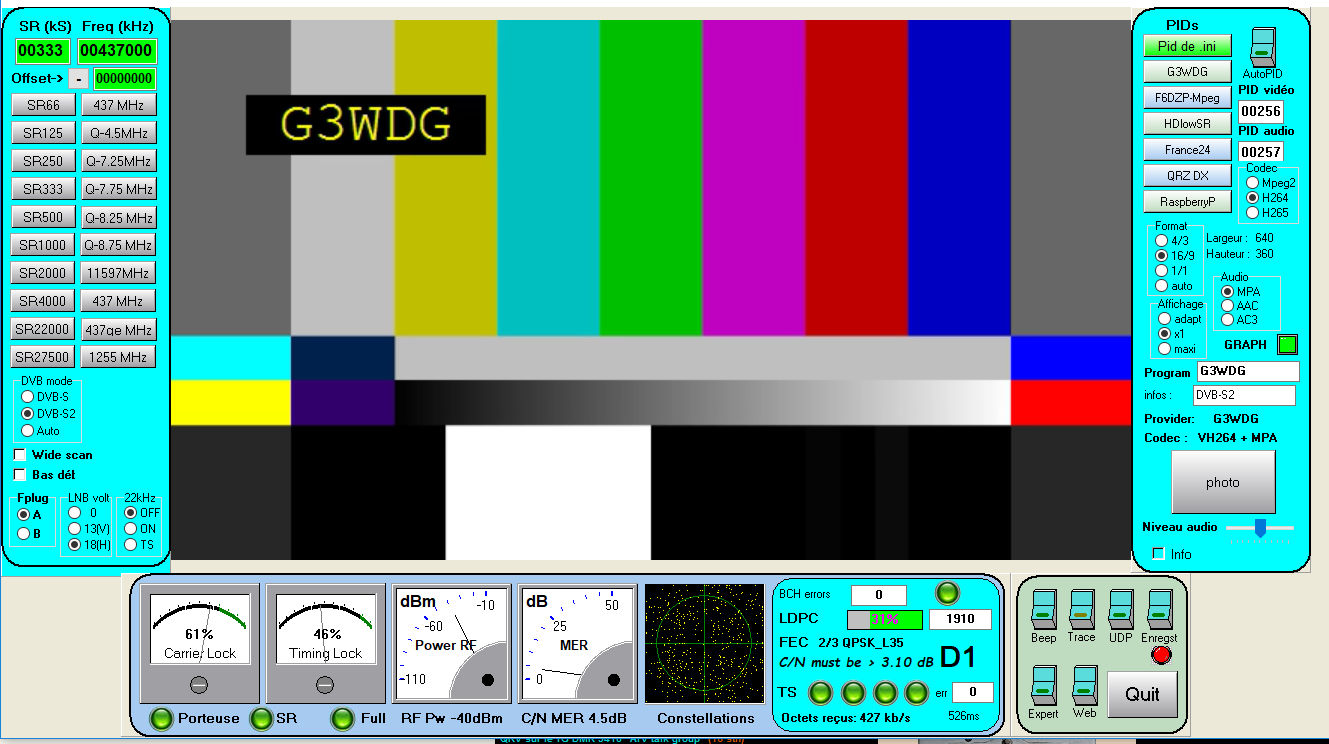

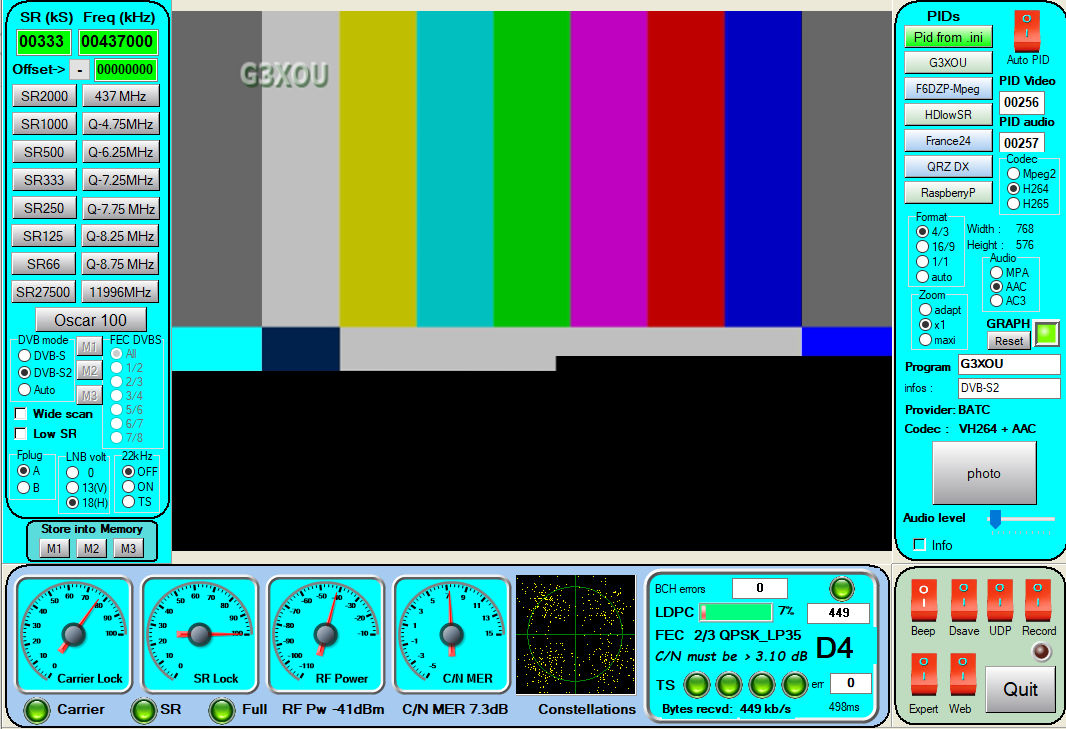

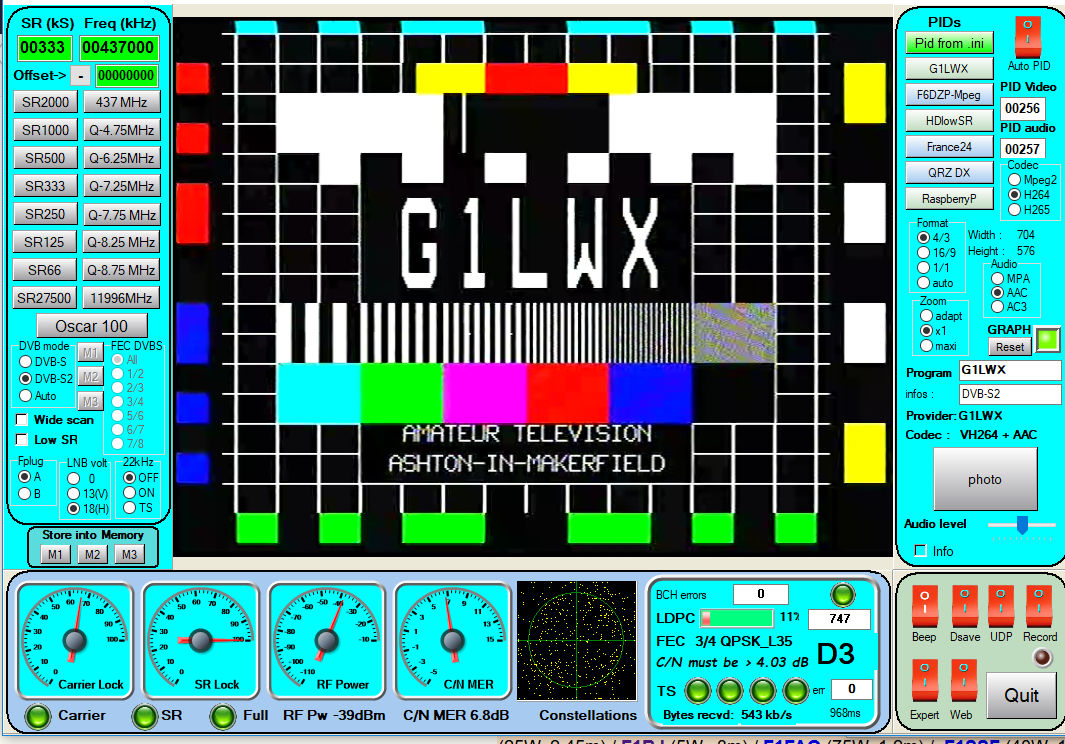

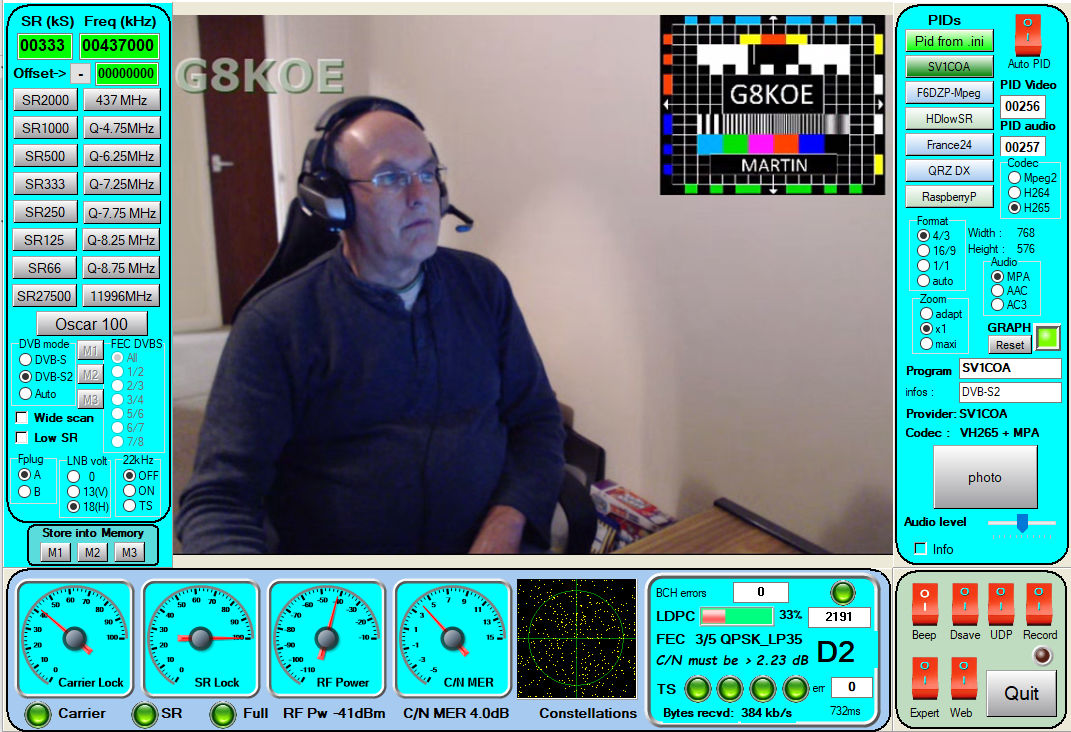

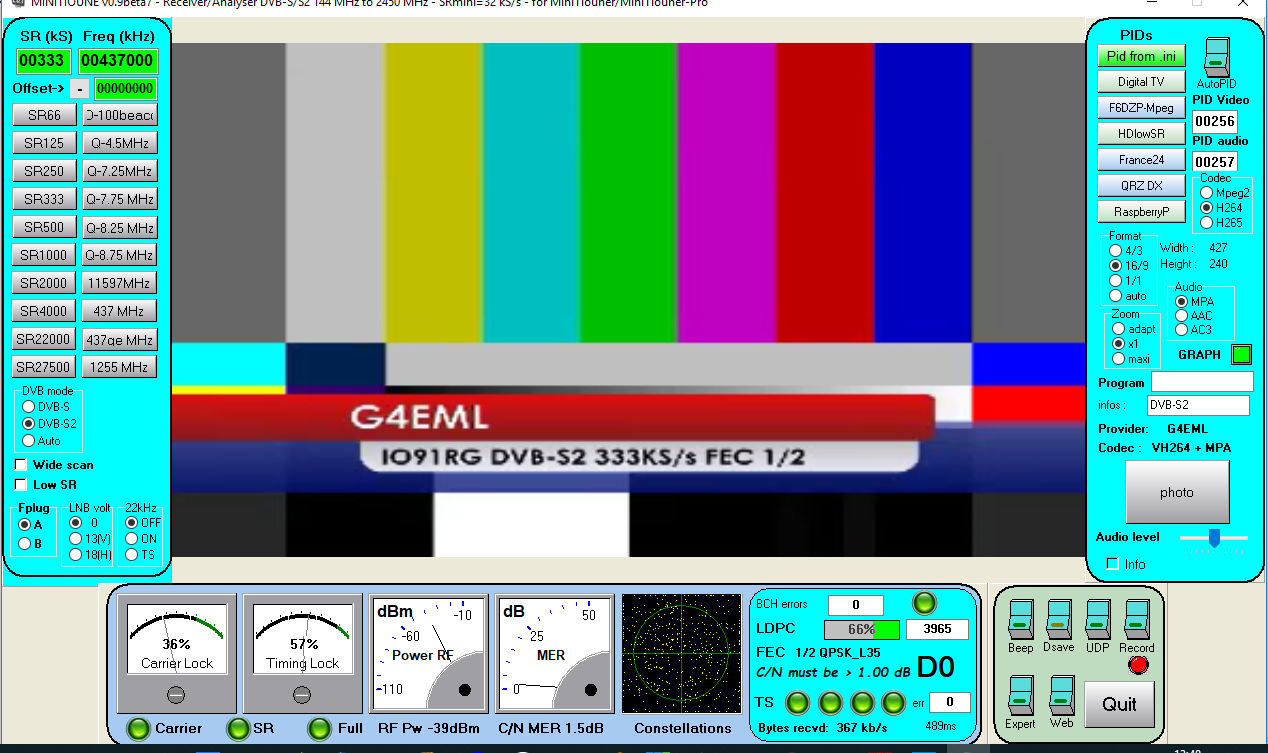

G G0AZQ, G0DQH, G0MJW, G1LWX, G3NWR, G3WDG, G3XOU G3YQC, G3ZGZ, G4AXN, G4BAO, G4BVK, G4CBW, G4CPE, G4EML, G4GUO, G4HIZ, G4KLB, G4UVZ, G4WIM, G6ZAC, G7NTG, G7JTT, G8BYI, G8GKQ,  G8GTZ, G8KOE, G8LCE, G8LES, G8UGD, GB100GP GI3VAF, GI7UGV, GT3PYE, GU6EFB,

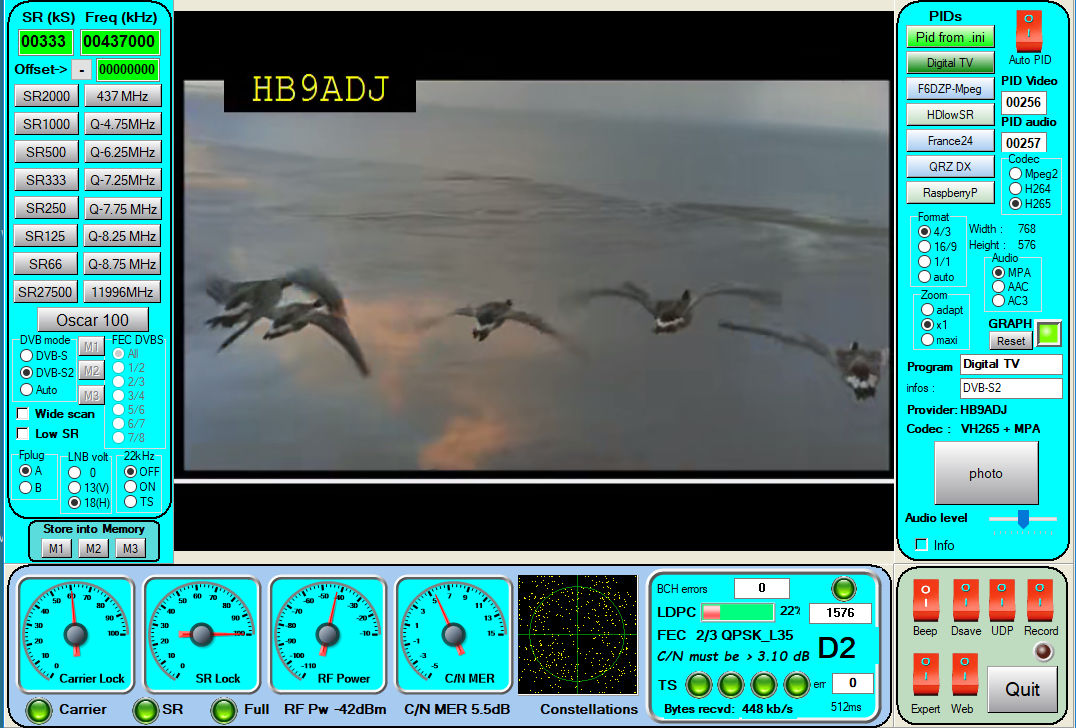

H HB9ADJ, HB9AFO, HB9AZN, HB9DUG,

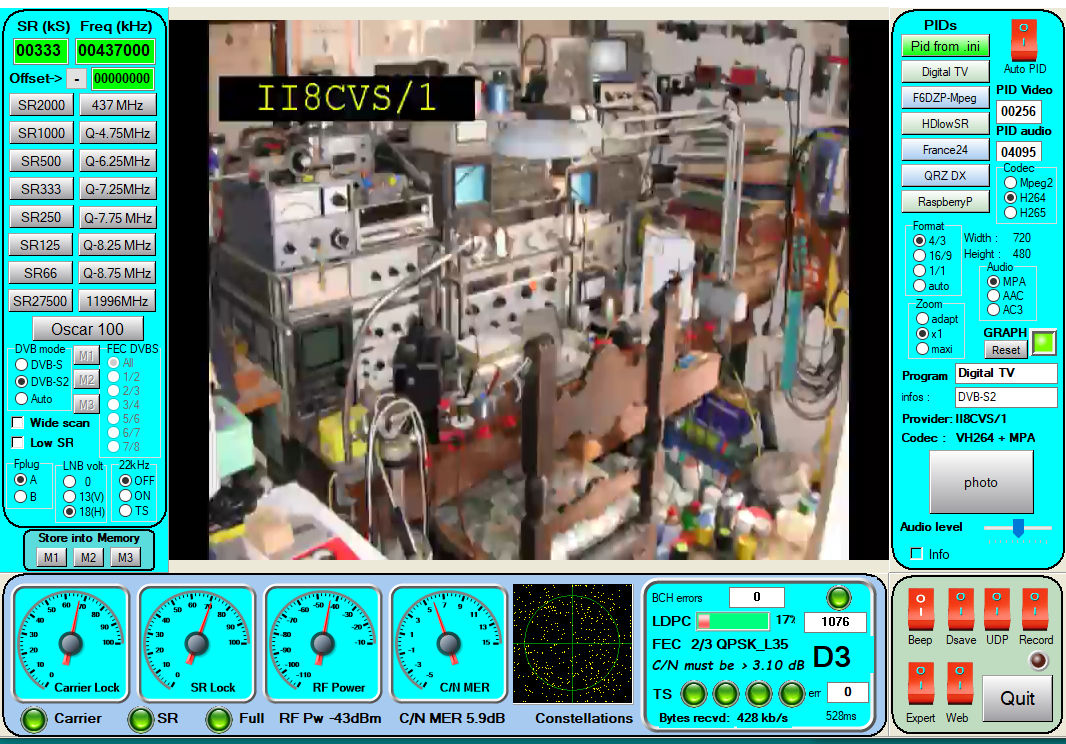

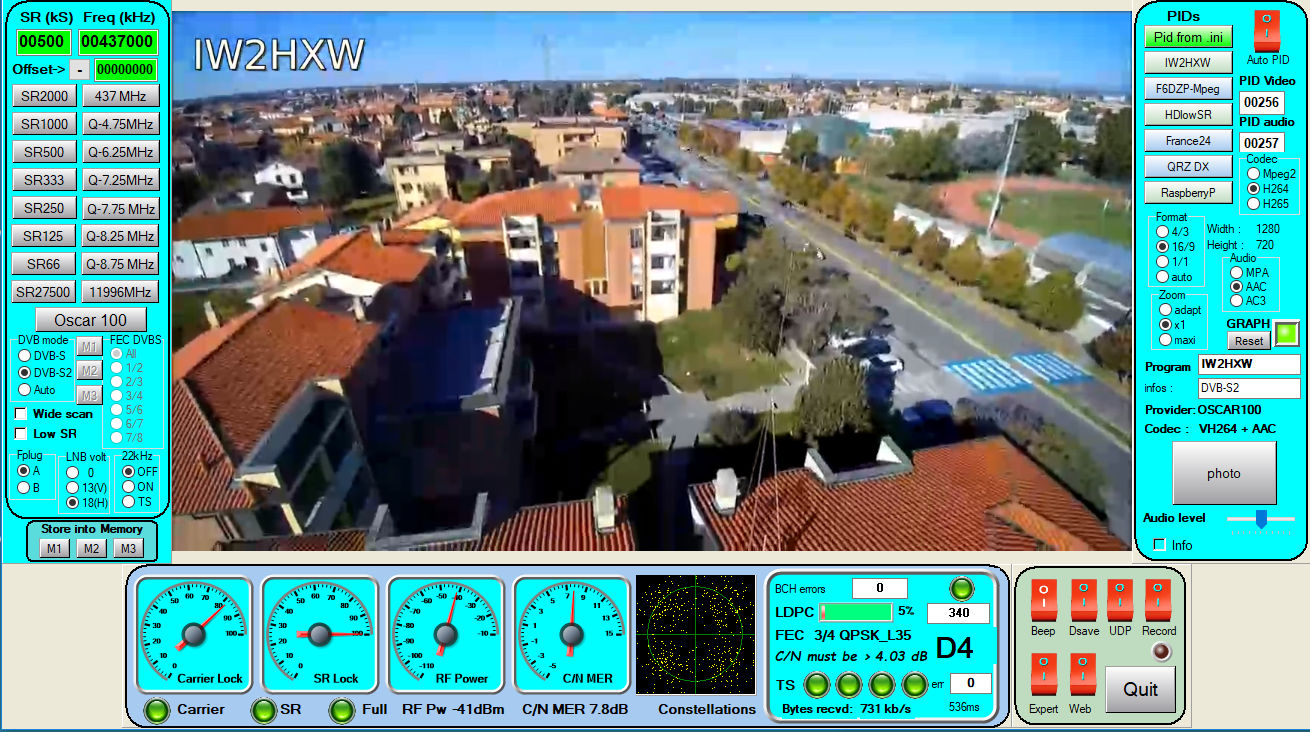

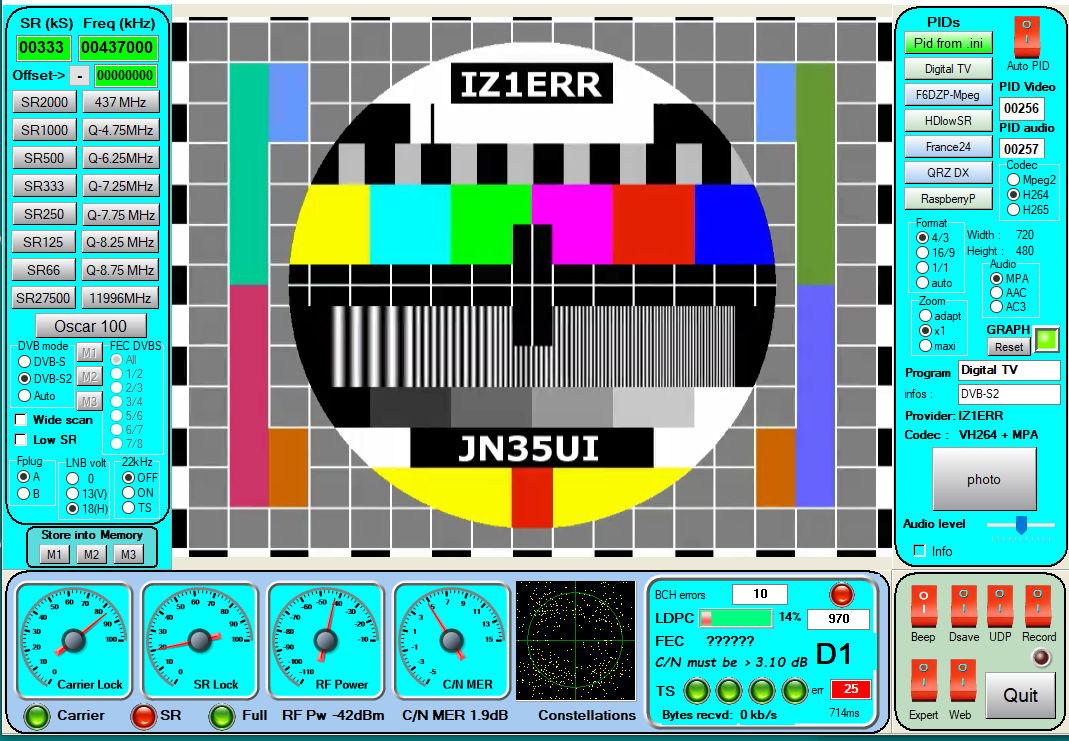

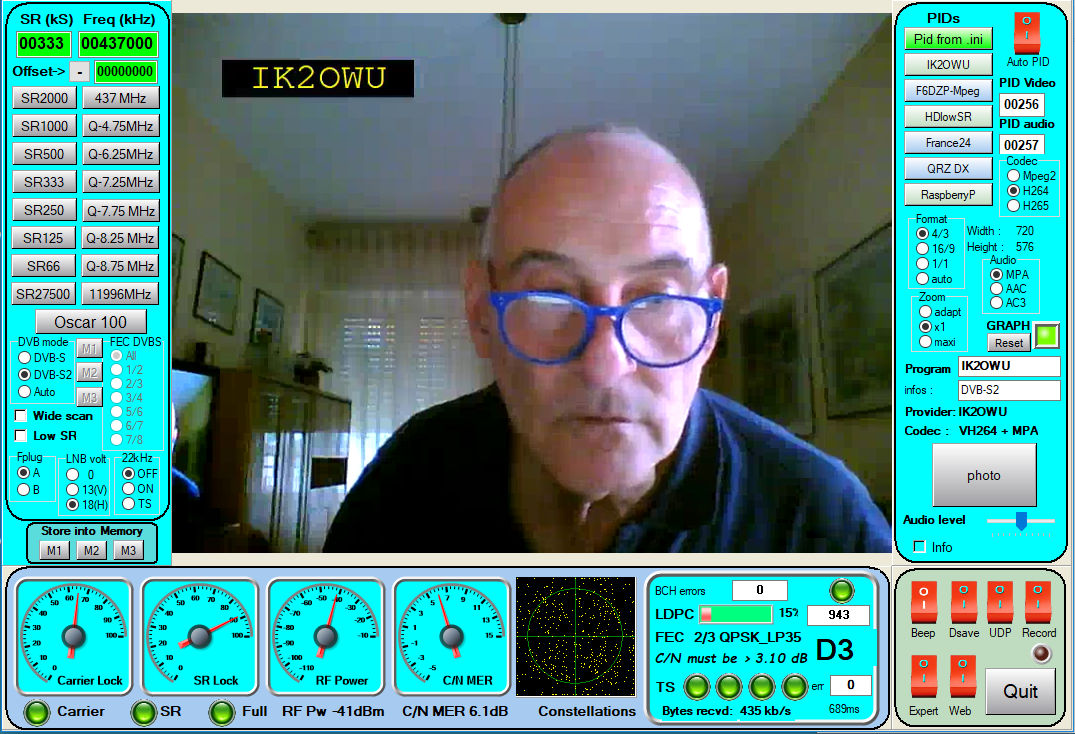

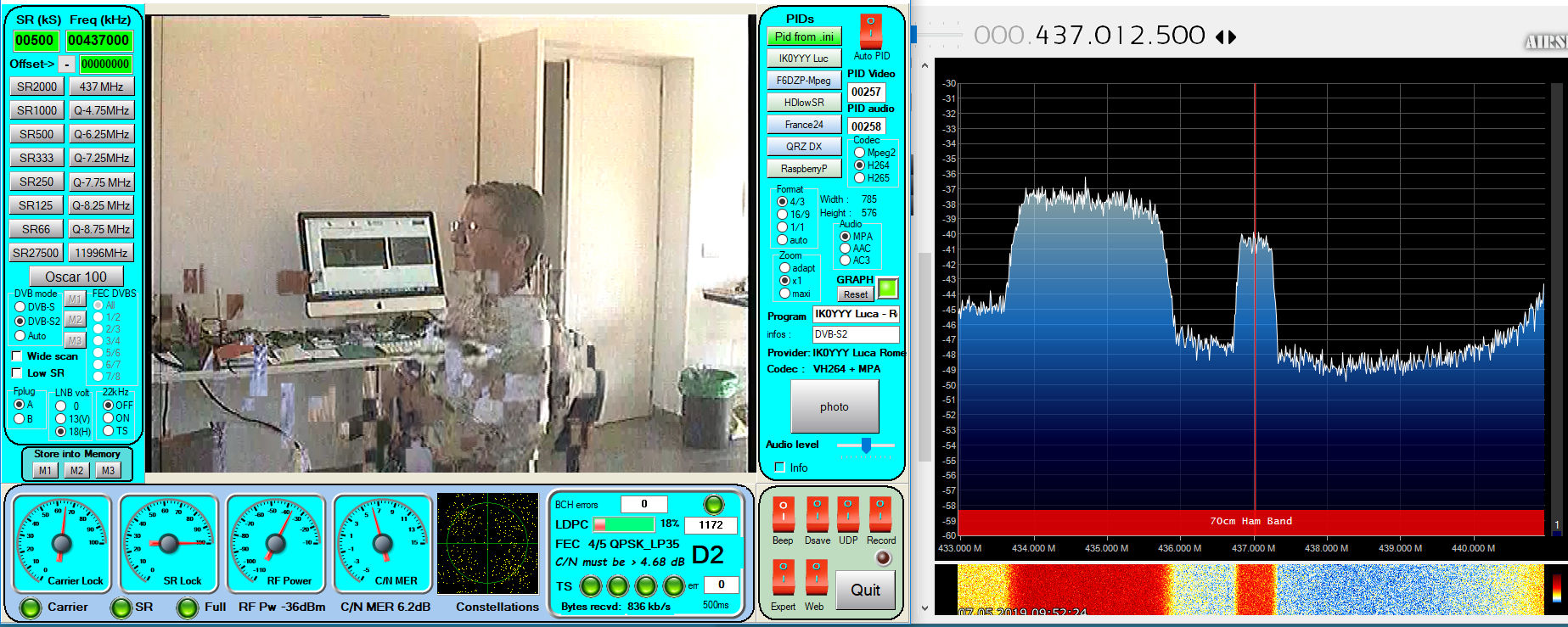

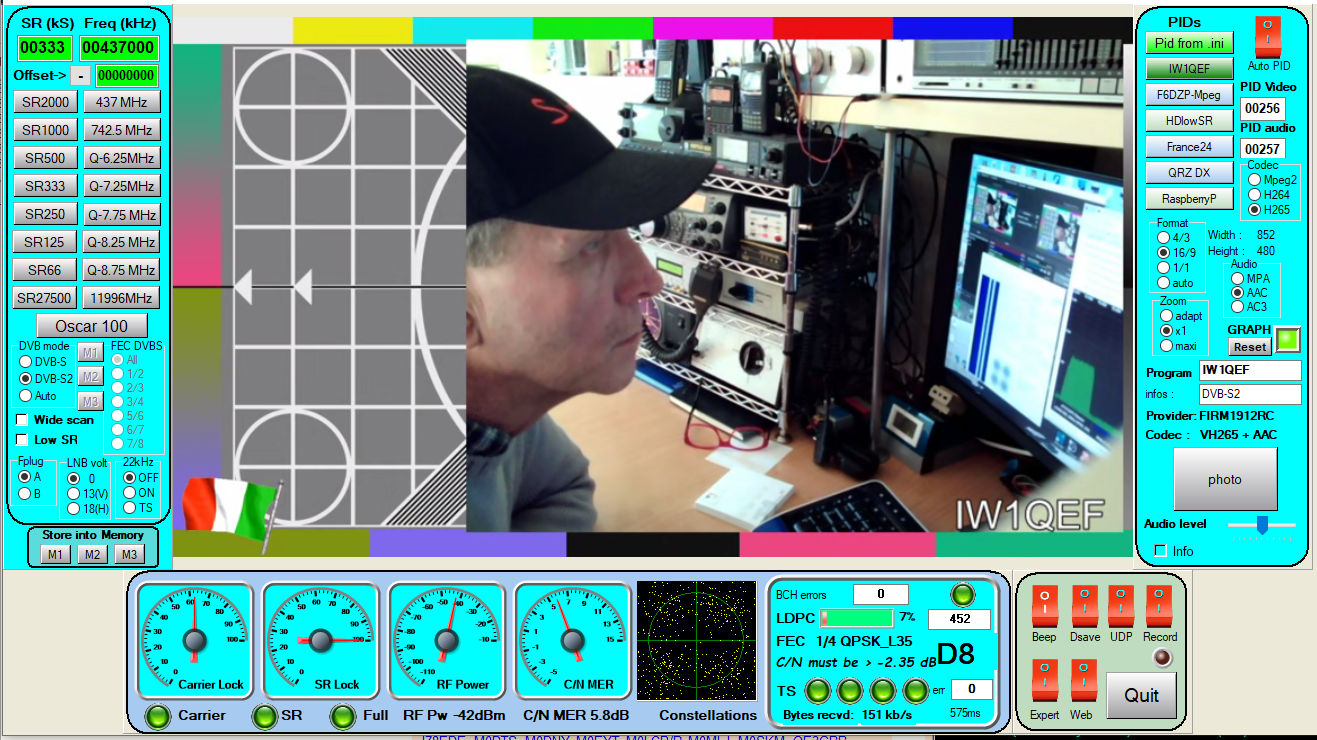

I I3EEL, I5VVO, IC8EPV, II8CVS, IK0YYY, IK2DHS, IK2OWUIK4IDY, IK5EHI, IK6BLO, IK8XLD, IT9HZM, IU2KAC, IW1DBF IW1DTU, IW1QEF, IW2HXW, IW3RMR, IW4APQ, IW5BT / IW6MKC / IZ0AXF / IZ1ERR, IZ1VWE, IZ4RYB, IZ8EDE,

M M0DTS, M0DNY, M0EYT, M0LCR/P, M0MLJ, M0SKM, M1SJE,

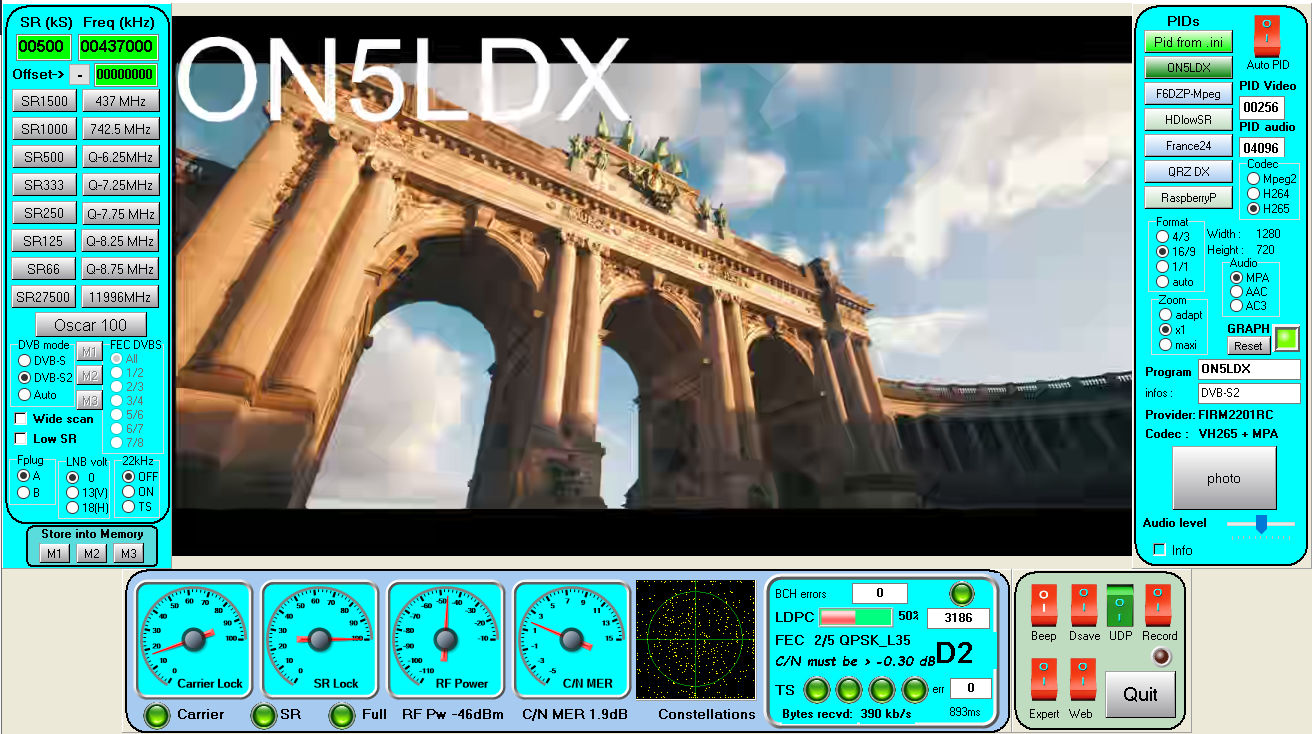

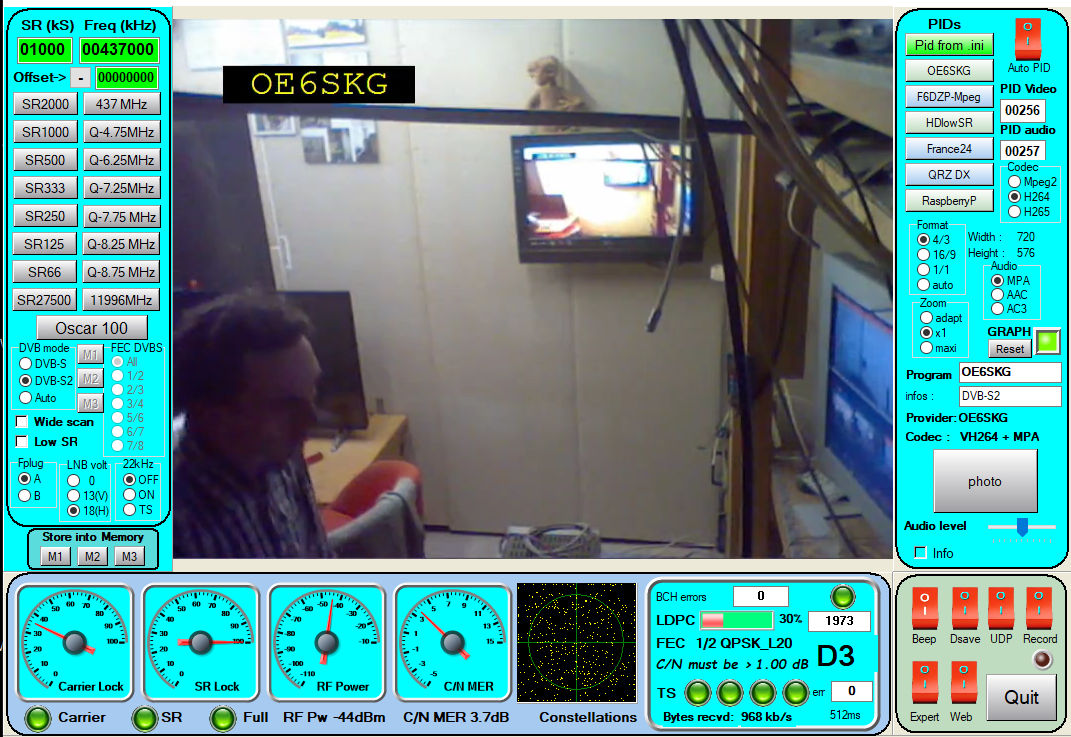

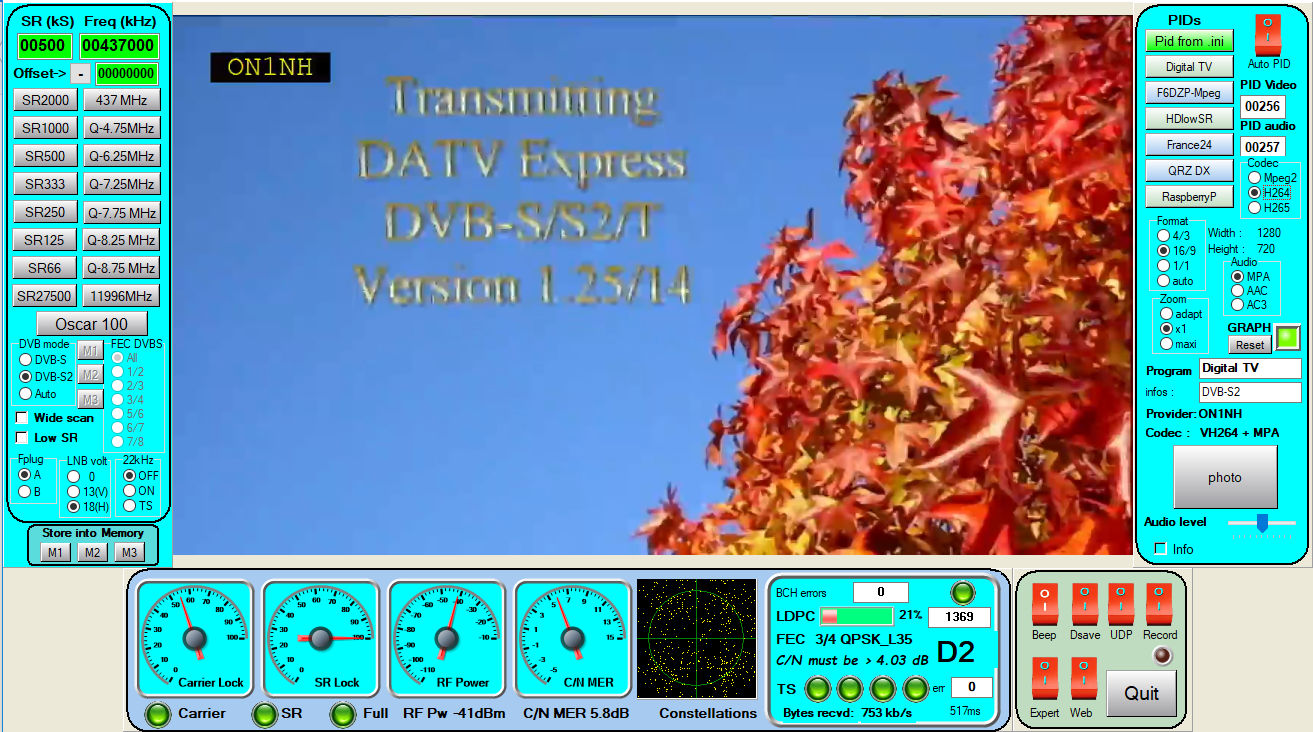

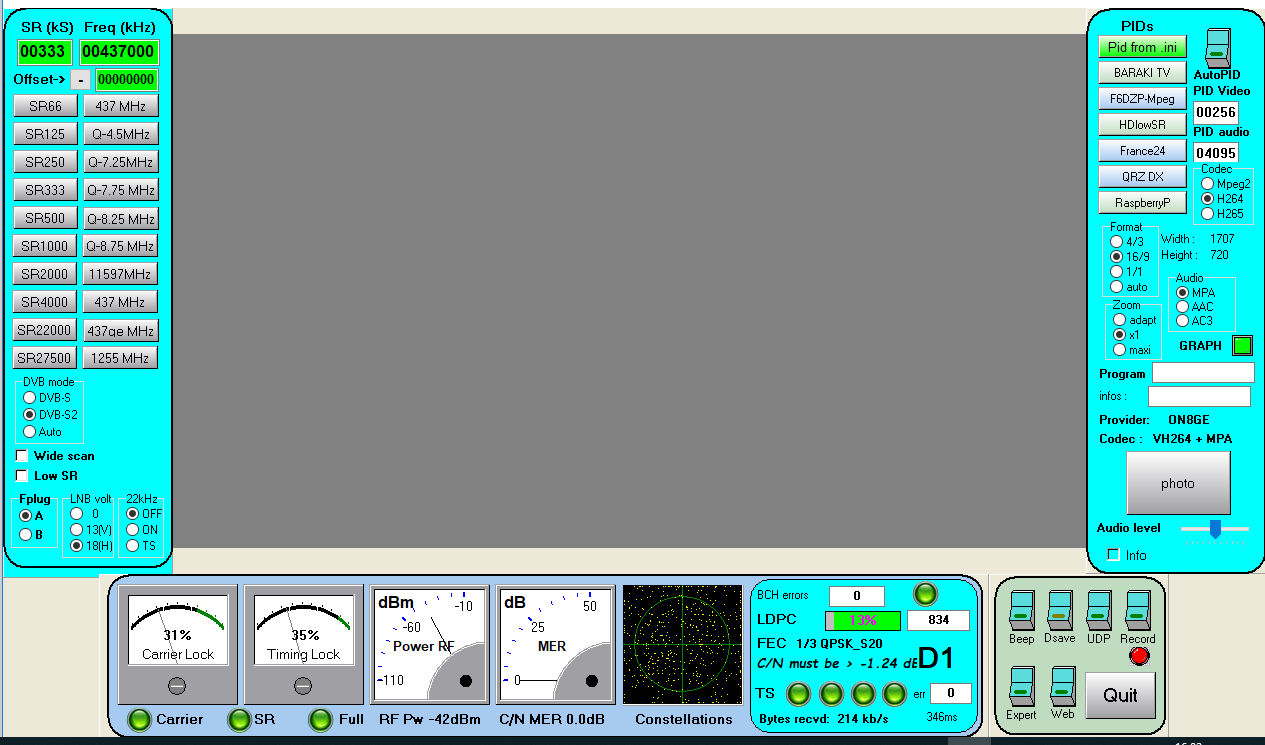

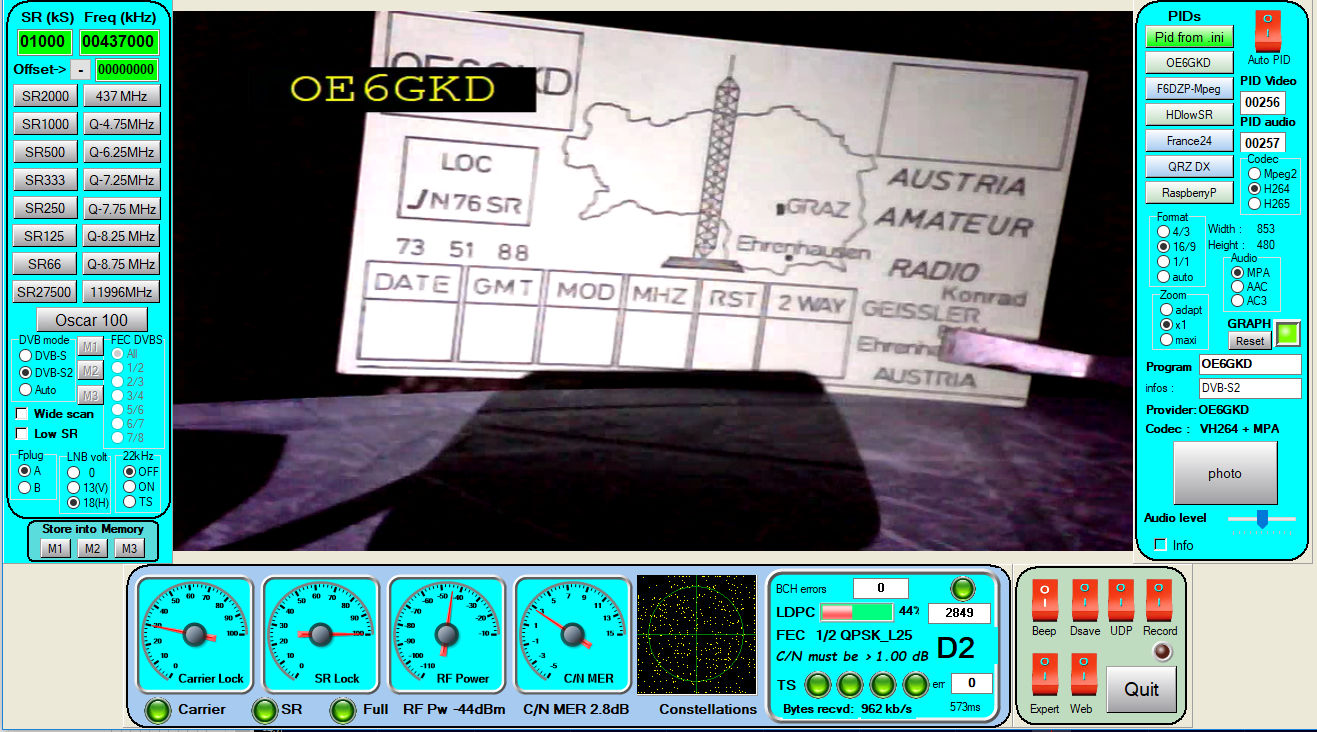

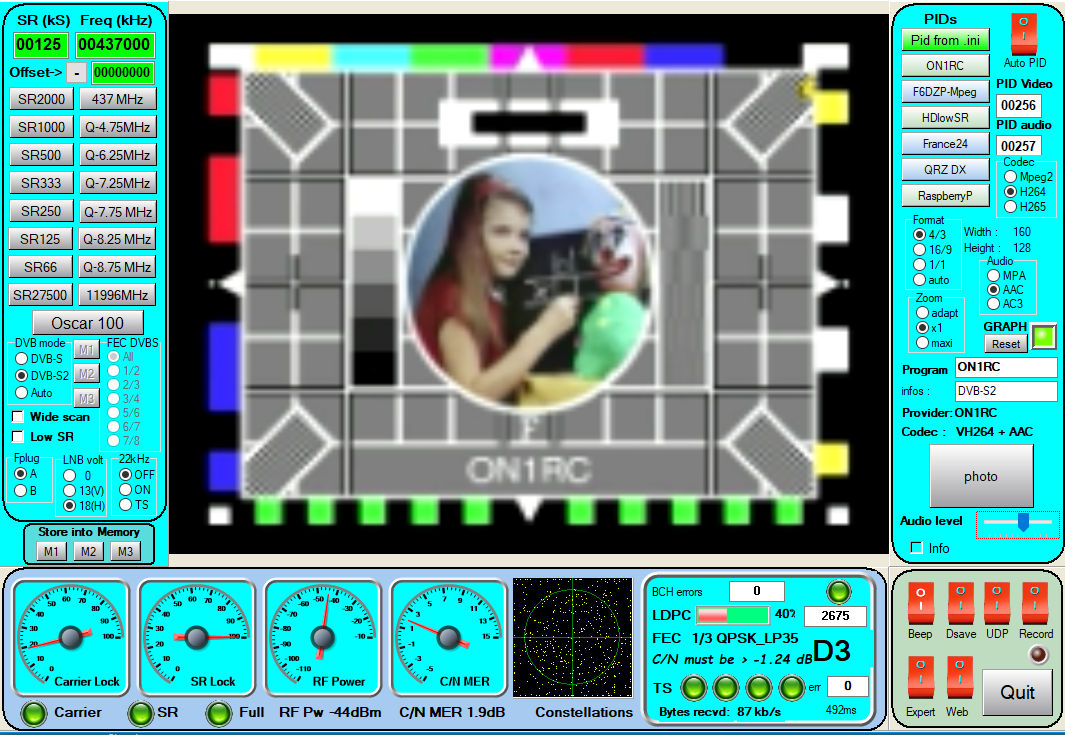

O OE3GBB, OE6GKD, OE6OCG, OE6SKG, OK1IPV, OK1PHU, OM0MS, ON1NH, ON1RC, ON1WW, ON4BHM, ON5GJ, ON5PXON5AAS, ON5AFB, ON5LDX, ON6MP, ON7NDR, ON8GE, ON8YY,

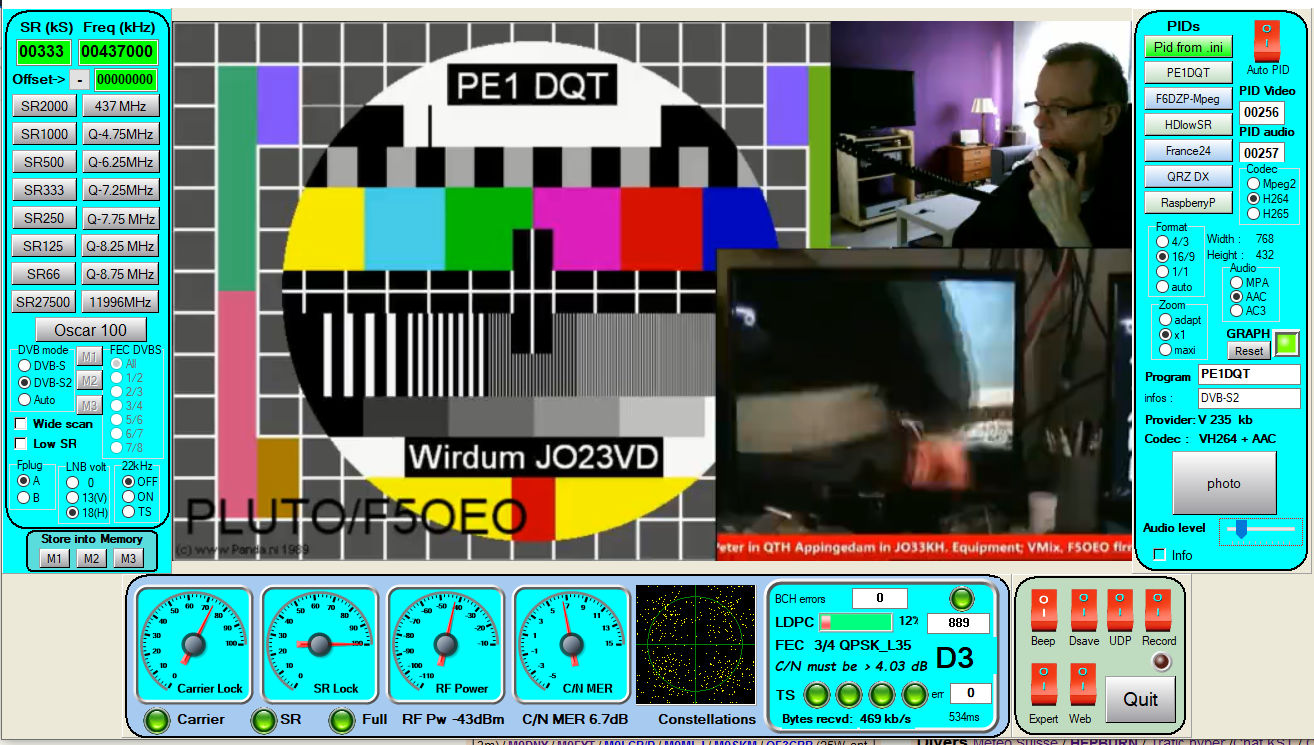

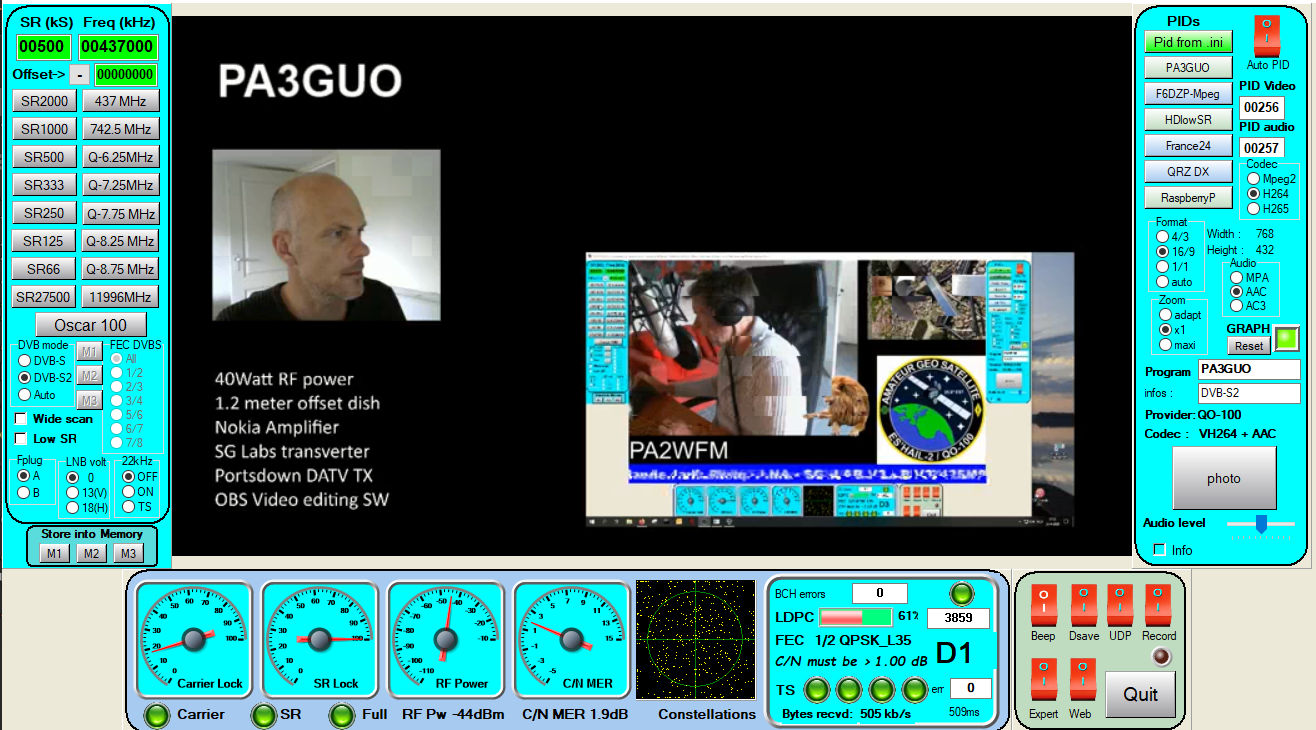

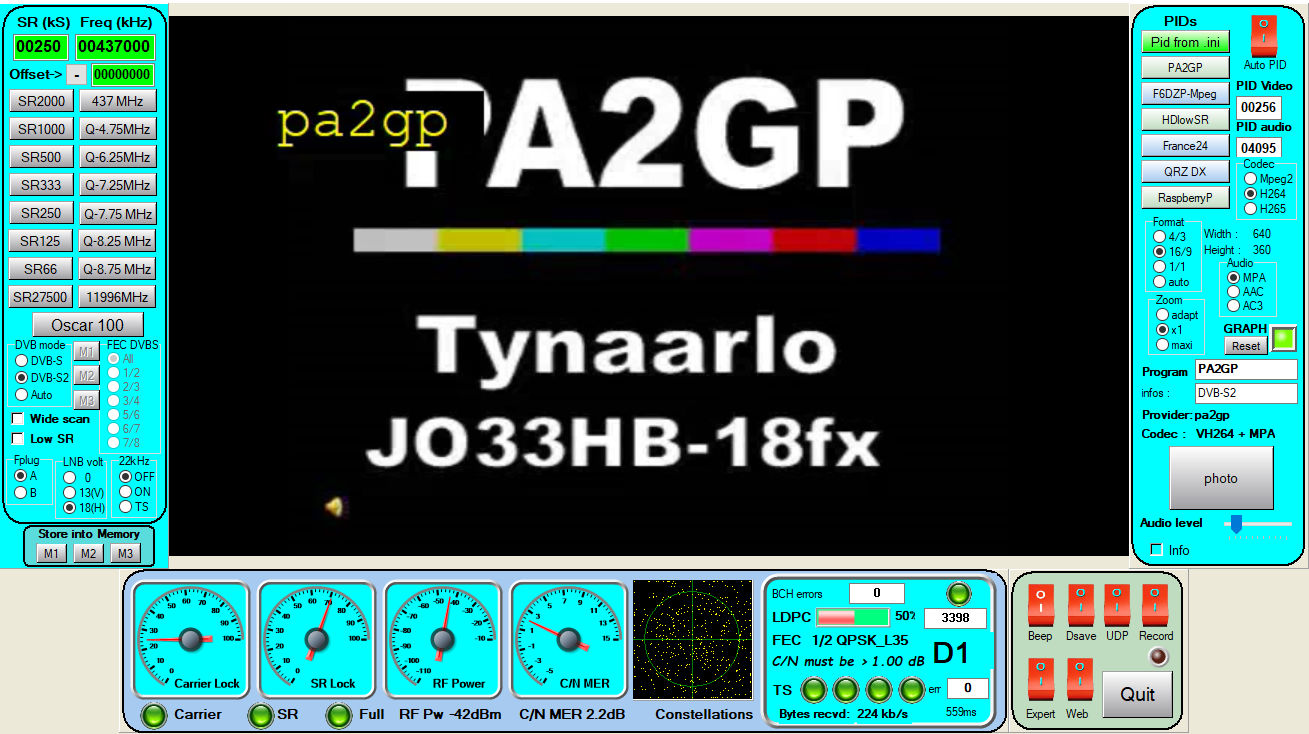

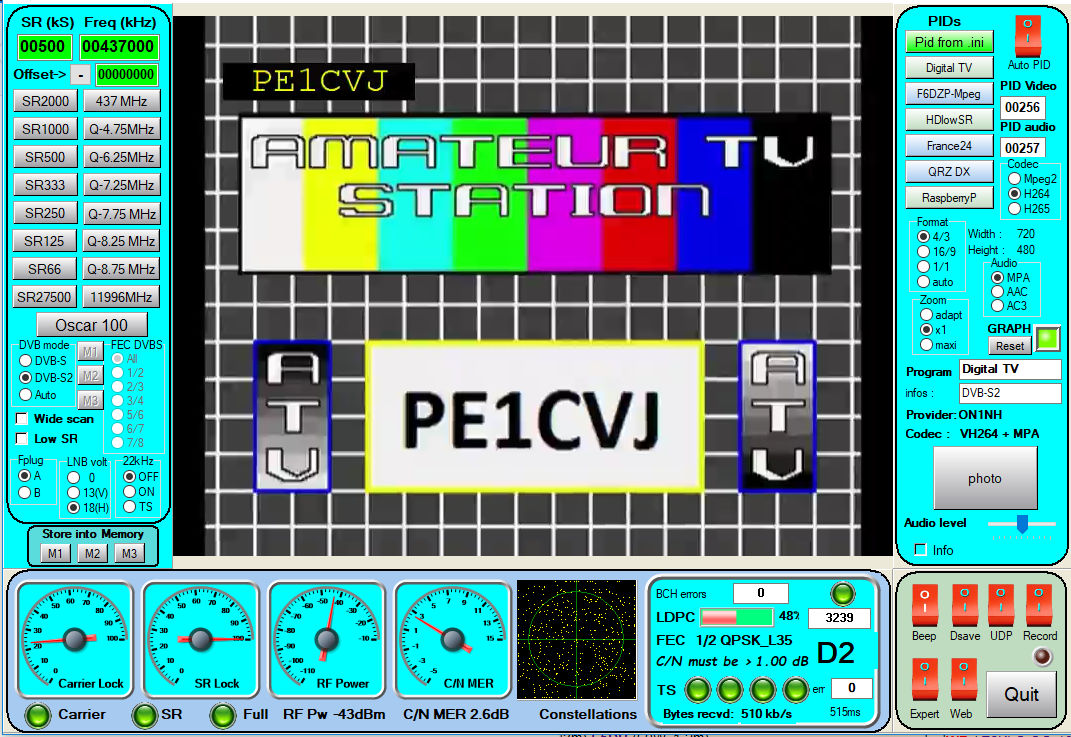

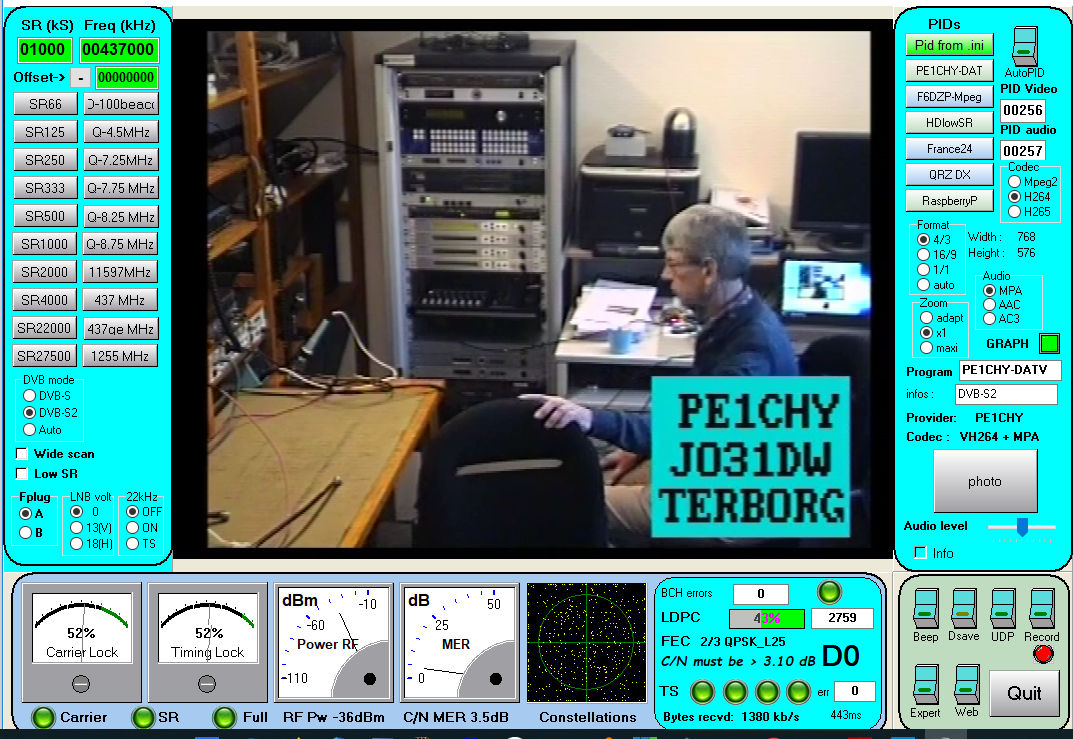

P PA0HKS, PA0OLD, PA1SDB, PA2GP, PA2HOS, PA2WFM, PA3GLL, PA3GUO, PE1ASH, PE1CHY, PE1CME, PE1CVJ, PE1DQT, PE1OZS, PE1HTB, PE1ITR, PE1SDE, PE2JKO, PY2RN,

R RK3DJW, RK3WE,

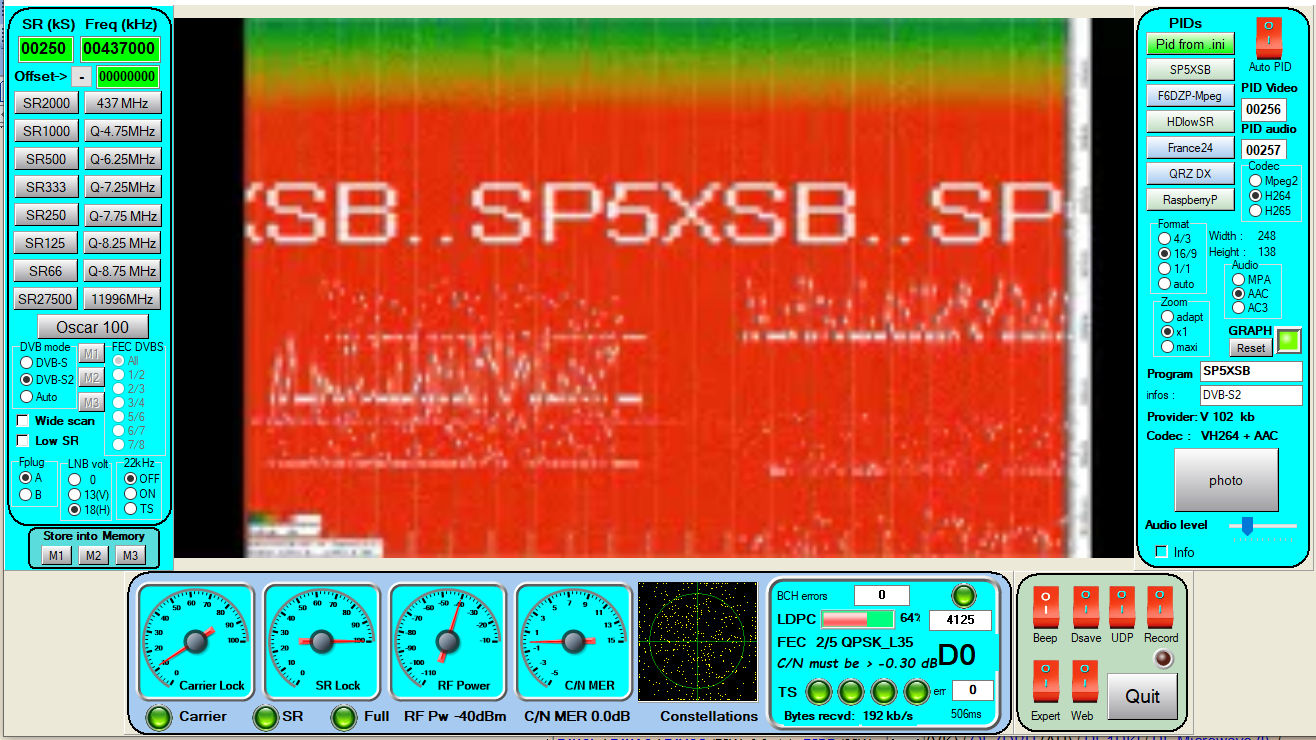

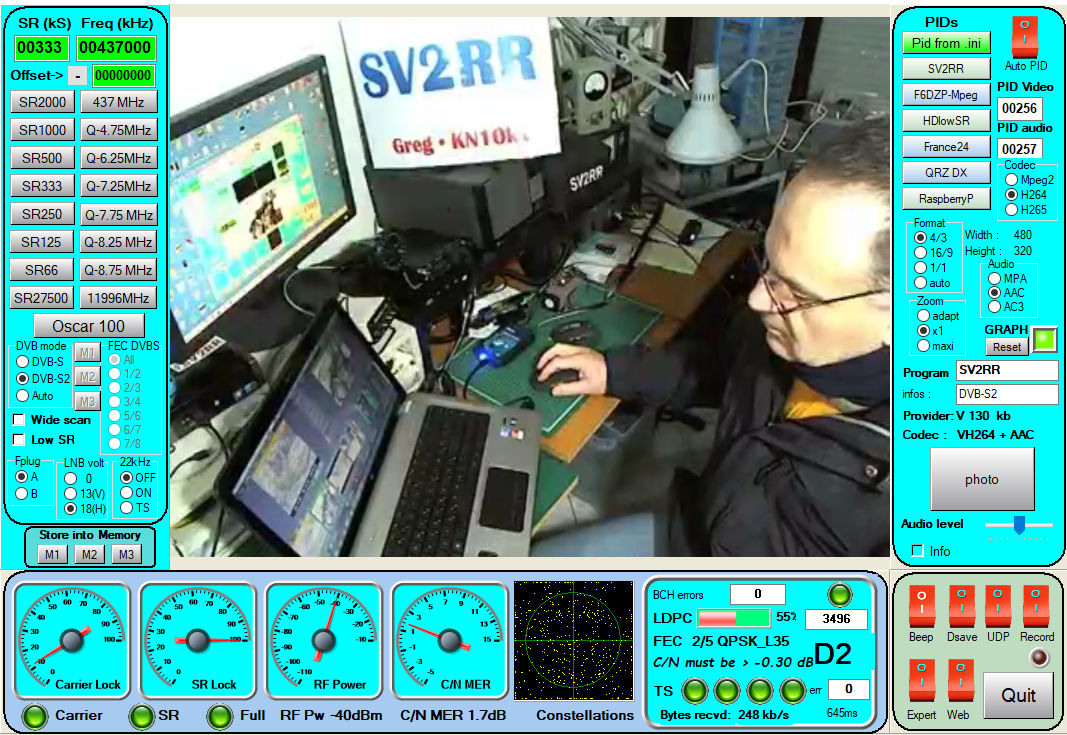

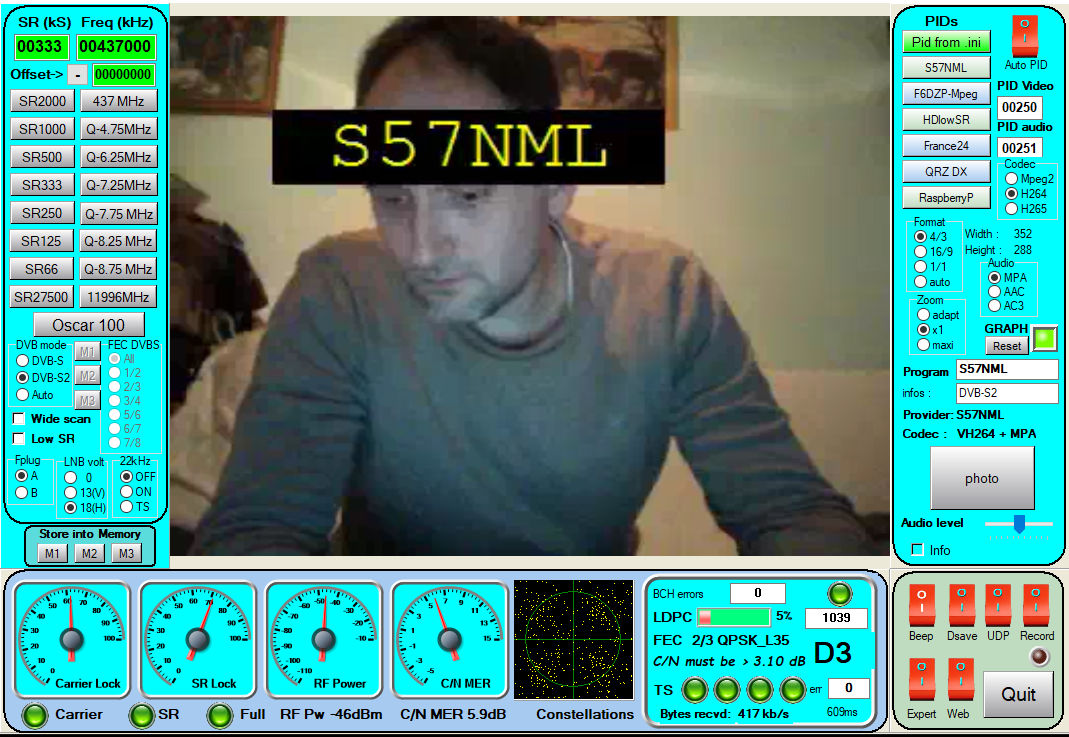

S S51L, S52ME, S57NML / SP5XSB, SQ6QV, SV1COA, SV2RR, SV8CS, SV8RV,

T TF1A,

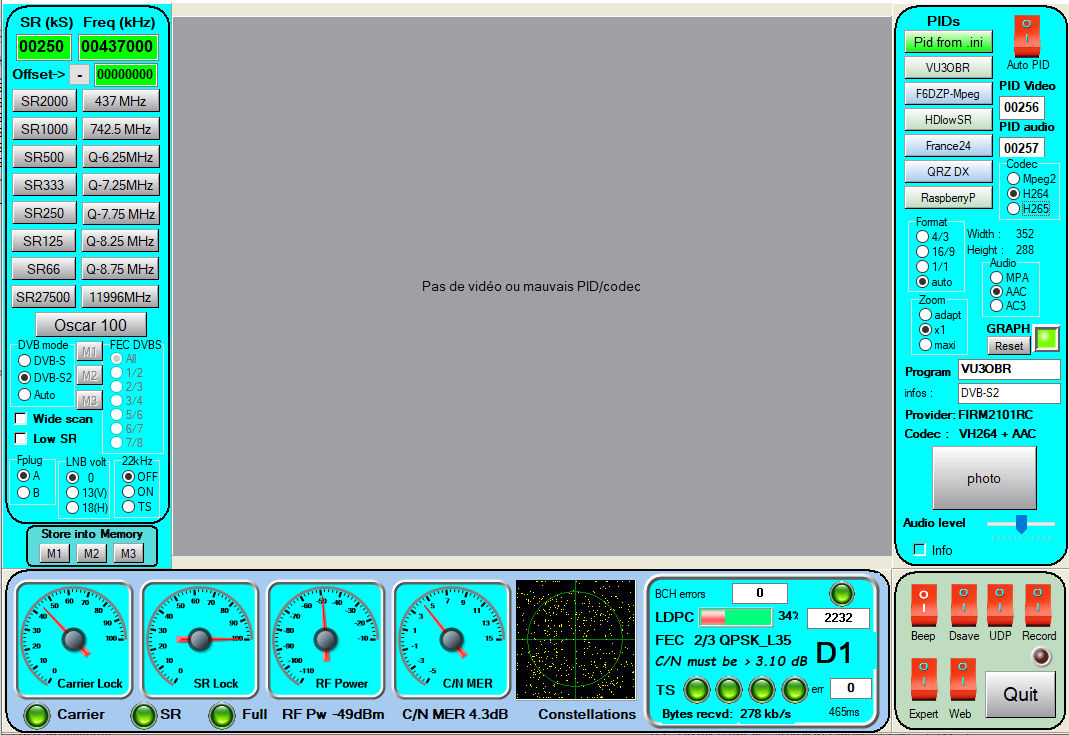

V VU2YE, VU3OBR,

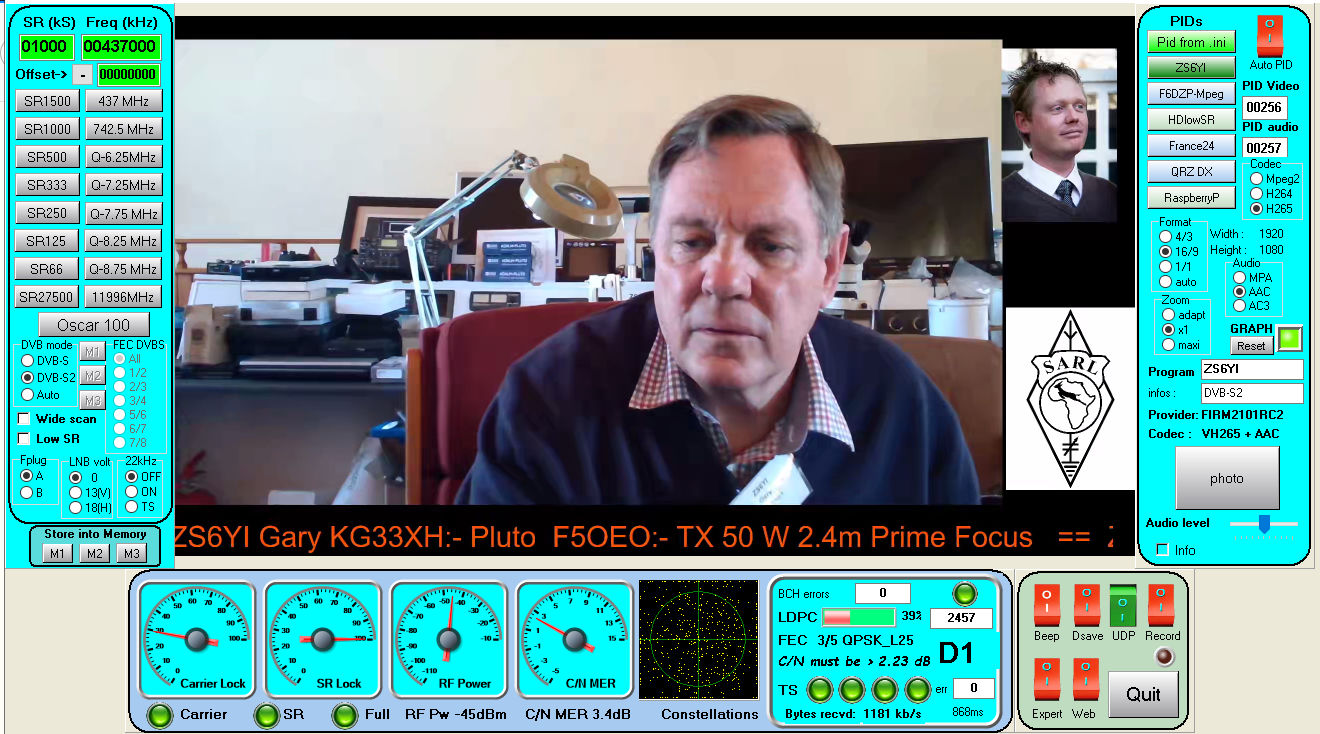

Z ZS1MM, ZS6YI

3 3B8DU, 3B8FA,

4 4Z5OG



DVB-T F3YX, ON4BHM, F5DB,,HB9AFO (tous BW)



Avant





Pointage: 154.2 degrés en azimuth et 33.2 degrés en site.

Plan de fréquences des chaînes publiques



Plan de bande modes étroits (CW, digi, SSB)
Nouveau au 18 avril 2020


Designator

Uplink Freq
 MHz

(polar RHCP)
Downlink Freq
MHz
(polar vert.)
IF Freq
MHz

Début de bande 2400.000 10'489.500 739.500
Balise CW 2400.000 10'489.500 739.500
CW 2400.005 10'489.505 739.505
NB Digimodes 2400.040 10'489.540 739.540
Digimodes 2400.080 10'489.580 739.580
SSB only 2400.150 10'489.650 739.650
Balises PSK 2400.255 10'489.755 739.755
SSB only 2400.255 10'489.795 739.795
Modes mixtes et spéciaux 2400.350 10'489.850 739.850
Balise EXP 2400.495 10'489.995 739,995
Fin de bande 2400.500 10'490.000 740.000

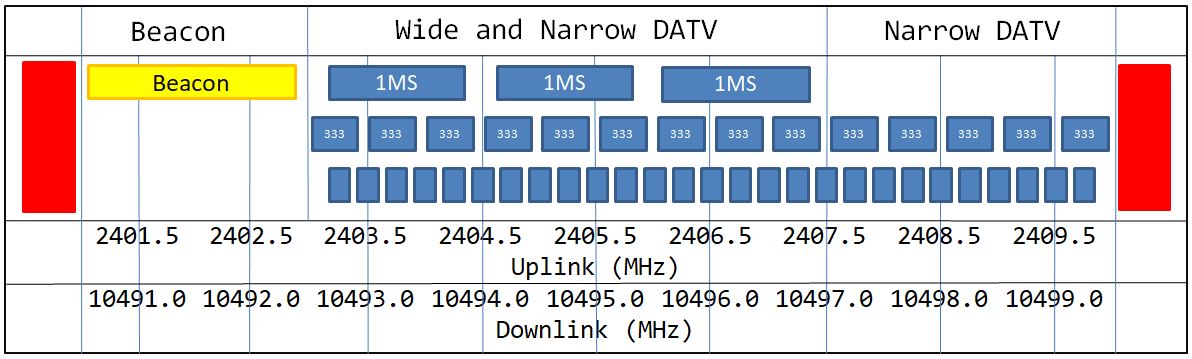

Plan de bande mode large (DATV)







Transpondeur large bande QO-100
Directives d'utilisation et plan de bande 2021

Les directives d'exploitation et le plan de bande mis à jour suivants sont conçus pour permettre l'utilisation la plus efficace du transpondeur large bande QO-100 pour tous les utilisateurs.





Coordination



En raison du très grand nombre d'utilisateurs potentiels, toutes les stations émettrices devraient surveiller le moniteur de spectre large bande et la fenêtre de discussion de coordination qui a été établie par l'AMSAT-DL et le BATC à l'adresse https://eshail.batc.org.uk/wb/





Utilisation du transpondeur



En règle générale, le transpondeur ne doit être utilisé que pour des tests et des contacts de courte durée. Les seules transmissions de longue durée (plus de 10 minutes) devraient être:

  • Le canal de la balise TV en liaison montante depuis le Qatar ou Bochum.

  • Vidéo des actes en direct des conférences et conférences nationales et internationales de l'AMSAT et de la télévision amateur d'un grand intérêt.

Le contenu suivant est inacceptable car il peut être contraire aux réglementations internationales:

  • Musique enregistrée soumise au droit d'auteur

  • Vidéos de publicité touristique faisant la promotion de régions ou de pays

  • Enregistrements ou diffusion d'événements non explicitement concernés par les satellites amateurs ou la télévision amateur

  • La transmission de tout matériel protégé par le droit d'auteur (tel sous forme de films ou de chaînes de télévision)

Les opérateurs sont priés de suivre les bonnes pratiques d'exploitation:

  • Regardez avant de transmettre

  • QO-100 ne remplace pas une charge fictive et un analyseur de spectre; des transmissions de longue durée de cartes de test et de vidéos de test et ne sont pas souhaitables sauf si elles sont essentielles pour l'alignement des équipements

  • Le relais des répéteurs de télévision amateur terrestre est déconseillé à moins que le contenu ne présente un intérêt exceptionnel pour la radio amateur.



Puissance de transmission



Toutes les transmissions de liaison montante doivent utiliser la puissance minimale possible.

  • Les transmissions QPSK doivent avoir un signal de liaison descendante avec au moins 1 dB de densité de puissance inférieure à celle du beacon

  • le moniteur de spectre basé sur le Web permet aux utilisateurs de régler leur puissance de liaison montante pour y parvenir. Les transmissions avec des débits de symboles inférieurs à 333 kS utilisant 8PSK, 16 APSK ou 32 APSK devraient utiliser la densité de puissance minimale requise pour obtenir une réception réussie.



Modes de transmission



Les transmissions doivent utiliser DVB-S2 dans la mesure du possible. Pour les transmissions de définition standard normales, 1500 kS est le débit de symboles maximal qui doit être utilisé en routine. Pour permettre un décodage facile, les PID DVB suivants sont recommandés: Vidéo 256, Audio, 257, PMT 32 ou 4095, PCR 256 ou 258. Le nom du service doit être défini sur CallSign. Les PMT PID 4000 - 4010 ne doivent pas être utilisés. DVB-T ou DVB-T2 ne doit pas être utilisé en routine sur QO-100, mais peut être utilisé pour de brefs tests techniques, avec d'autres modes numériques expérimentaux à large bande, dans les 1,5 MHz inférieurs du segment DATV large et étroit.








Designator


Uplink Freq

MHz  (polar LHCP)

Downlink Freq

MHz (polar hor)

IF Freq

MHz



1.5 MS/s

2402.000

10491.500

741.500

balise



1 MS/s

2403.750

10493.250

743.250

aussi 1.5 et 2 MS/s

1 MS/s

2405.250

10494.750

744.750

"

1 MS/s

2406.750

10496.250

746.250

"



333 kS/s

2403.250

10492.750

742.750

aussi 500 et 250 kS/s

333 kS/s

2403.750

10493.250

743.250

14 canaux de 500 kHz

333 kS/s

2404.250

10493.750

743.750



333 kS/s

2404.750

10494.250

744.250

"
333 kS/s 2405.250 10494.750 744.750 "
333 kS/s 2405.750 10495.250 745.250 "
333 kS/s 2406.250 10495.750 745.750 "
333 kS/s 2406.750 10496.250 746.250 "
333 kS/s 2407.250 10496.750 746.750 "
333 kS/s 2407.750 10497.250 747.250 "
333 kS/s 2408.250 10497.750 747.750 "
333 kS/s 2408.750 10498.250 748.250 "
333 kS/s 2409.250 10498.750 748.750 "
333 kS/s 2409.750

10499.250

749.250 "


125 kS/s

2403.250

10492.750

742.750

aussi 33 et 66 kS/s



27 canaux de 250 kHz

125 kS/s

2409.750

10499.250

749.250







AMSAT-DL https://amsat-dl.org/eshail-2-amsat-phase-4-a

La mission, du lancement à la séparation du satellite (vidéo Youtube)

BATC forum Es'Hail 2 https://forum.batc.org.uk/

BATC Github https://github.com/BritishAmateurTelevisionClub/









Autorisation de trafic pour la Suisse



Pour transmettre dans la band 13 cm, il faut une autorisation de l'OFCOM. J'en ai une mais elle n'autorise qu'une puissance de 100 mW PAR.
L'USKA a réussi à obtenir une autorisation spéciale pour pouvoir trafiquer sur Es'Hail 2 avec une puissance max de 100 Watts. La procédure est décrite sur le PDF téléchargeable sur le site de l'USKA:


https://www.uska.ch/wp-content/uploads/2019/01/Sonderbewilligung-f%C3%BCr-Es-hail-2.pdf

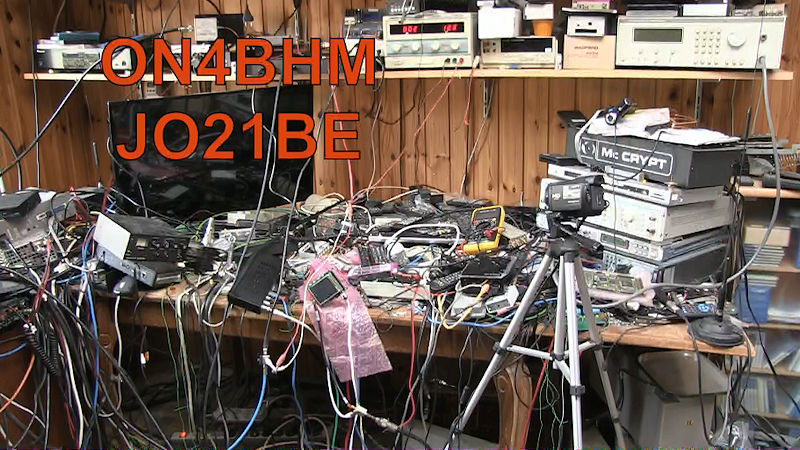

2019.02.15 Première image "live" reçue




Première image reçu d'un radioamateur: ON4BHM le 15 février 2019 (SR 2000, MER dB)



Attention: Par défaut, la plage de capture d'un canal est assez large avec le Minitiouner. SI l'on veut discriminer deux émissions ayant le même SR dans les 8MHz du transpondeur large bande, il faut setter le curseur "pll corr" sur -2 (ou autre). Si on reste sur "auto", Minitioune se lock sur le signal le plus fort. Dans le cas  de la balise (SR 2000) et du signal de ON4BHM, également SR 2000, Minitioune restait sur la balise.



Pour se logger sur le chat https://eshail.batc.org.uk/wb/ (de Bernard F5DB) Taper  /nick hb9afo   (remplacer hb9afo par votre call)


/


Liens


20190226_Mon premier QSO en SSB



Sur le satellite. Avec F5DJL Jean-Louis. Mes conditions: Carte DATV-Express avec soft "DATV-Express SDR" de G4GUO comme générateur de SSB et PA de 800mW au raz de l'antenne, une parabole de 1 mètre alimentée par une patch en RHCP. Mon signal atteint 10dB de s/n sur un coup de sifflet et 20dB sur une porteuse pure.



 Enregistrement.




20190322_Station reçues en DATV

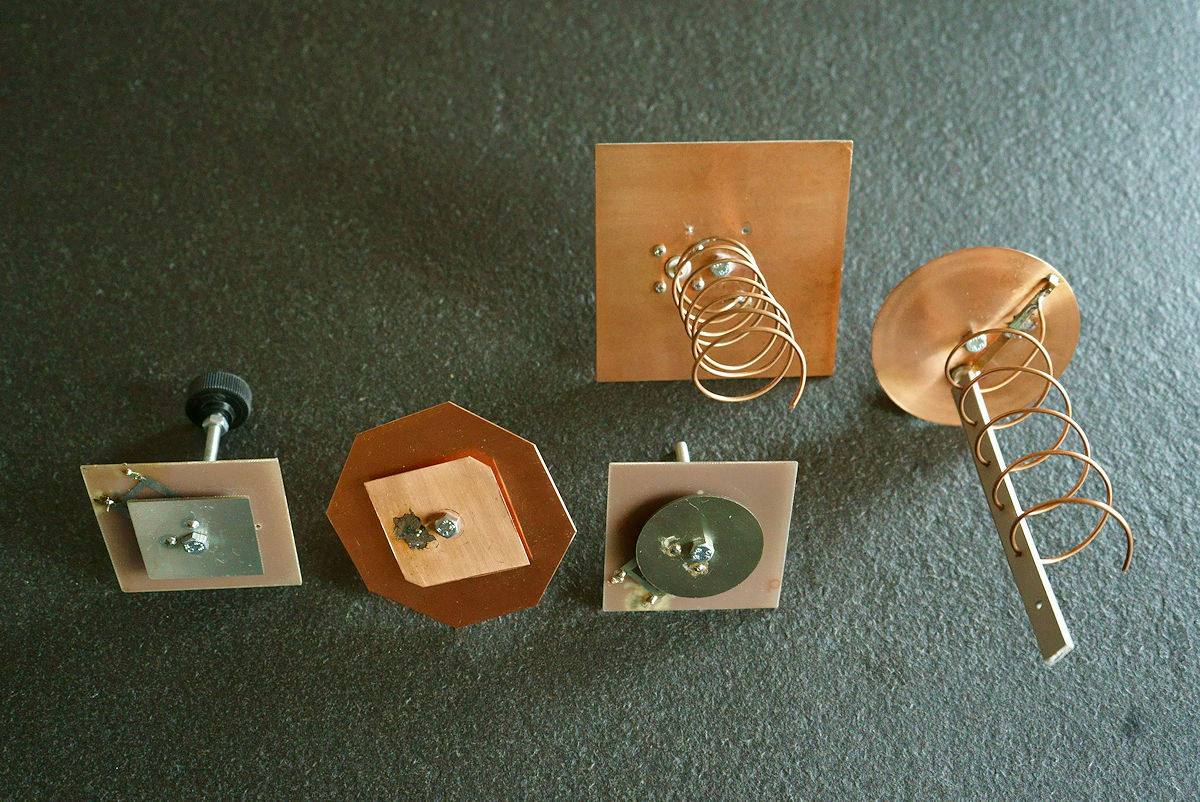

Feeds pour une parabole offset Cahors de 92/102cm

En vue d'obtenir le maximum, le fin du fin,  de mon antenne d'émission 2400 MHZ sur Oscar 100, j'ai construit différents illuminateurs (feeds). Voici les résultats obtenus. Je les ai montés à chaque fois sur la même parabole, en recherchant ensuite la meilleure orientation (la parabole est motorisés site-azimuth). Le rapport s/n inscrit  est celui lu en direct sur mon SDR en recevant le signal du transponder NB sur 10GHz.




Ma réception 10GHz de QO-100


Se compose d'une parabole offset  Cahors 92/102cm (focale 58cm, long bracon 42cm), d'un  PLL-LNB Octagon stabilisé en fréquence par un GPS Leo Bodnar, d'un récepteur AR5001DX (vers 745 MHz) suivi d'un convertisseur FI sortant sur 437MHz. sur lequel sont connectés en parallèle via un distributeur tous les récepteur DATV, ici un Minitiouner Pro. En parallèle se trouve le récepteur SDR constitué d'un dongle Air-Spy et du logiciel SDR Sharp.




Satellite Es'hail 2: Après avoir optimalisé au maximum (avec mes moyens de mesures actuels) le feed en hélice de ma parabole, j'ai obtenu pour la première fois un s/n de 1dB avec un SR 125 kS/s (1,5 dB avec 66). Le PA, placé près du feed,  sort 800 mW. Bien-entendu la vidéo n'est pas décodable mais de voir le spectre de mon signal sur le satellite est un premier pas encourageant.




Valeurs mesurées
(s/b lu sur SDR)


Sur parabole Cahors 92/102cm (il faut du LHCP car la réflexion contre la parabole inverse le sens):

  • 17 dB patch carrée HB9RKR en circuit-imprimé. Polar LHCP

  • 20 dB antenne "boîte de peinture" F5AD. Polar plane

  • 23 dB petite antenne panneau Wimo. Polar plane

  • 24 dB patch en cuivre avec réflecteur carré. Polar LHCP

  • 25 dB Patch ronde HB9RKR en circuit-imprimé. Polar LHCP (-7dB si j'inverse le sens)

  • 26 dB feed hélice 6.5 spires F1TE (proto "moche"). Polar LHCP

Autres antennes:

  • 11 dB long "Flexa Yagi" (env 1.8 mètres). Polar plane

  • 13 dB antenne "Wimo helix 13-40", 40 spires, 1,25 m de long. Polar RHCP, donnée pour 16 dBd.


Banc de mesure du TOS

Faute de mieux, j'ai fait mes mesures manuellement en mesurant le TOS au moyen d'un coupleur directif H-P  779D (1.7 à 12.4GHz), en alternance avec un EME 435-1275-2350MHz, le retour étant lu en mesurant la puissance réfléchie sur un bolomètre H-P 435A. J'ai utilisé la carte DATV-Express comme générateur, chargée par un  circulateur 2.4GHz.

Mais je dois dire que ces "mesures" furent erratiques, étant influencées par les câbles de mesure ce qui perturbait la fréquence et l'amplitude du "creux"  de TOS. J'ai tenté alors de mesurer le champ émis par le feed testé afin d'en déterminer la fréquence de résonance. Mais sans succès à cause de la sensibilité excessive du mesureur de champs utilisé à l'intérieur du shack. Le mesureur est un Lambda Fox RFA3 muni d'une antenne log-pérîodique Aaronia AG 0.7 à 4GHZ (gain 5 dBi).

Après avoir éliminé au maximum les erreurs de mesure dues la longueur des câbles et aux réflexions parasites dans le mesureur de champ, le classement des  solutions utilisables en tant que feed est le suivant (au 22 avril 2019):

  1. 25 dB hélice 6.5 spires "belle" (matchage à la F1AFZ), polar LHCP
  2. 24 dB hélice 6,5 spires "proto" (matchage à la F1TE), polar LHCP
  3. 23 dB cornet à la Tonna, en circuits-imprimés, polar plane, horizontale
  4. 22 dB patch ronde HB9RKR, en circuit-imprimé, polar LHCP (-7dB en RHCP)
  5. 19 dB patch en cuivre à la K3TZ avec réflecteur carré (2 angles cassés). Polar LHCP
  6. 15 dB patch carrée HB9RKR, en circuit-imprimé, polar LHCP

Ces valeurs mesurées sont inférieures à celles des première mesures ci-dessus en raison d'un paramétrage différent du SDR. Et puis, dans l'intervalle, les hélices ont été optimalisées.

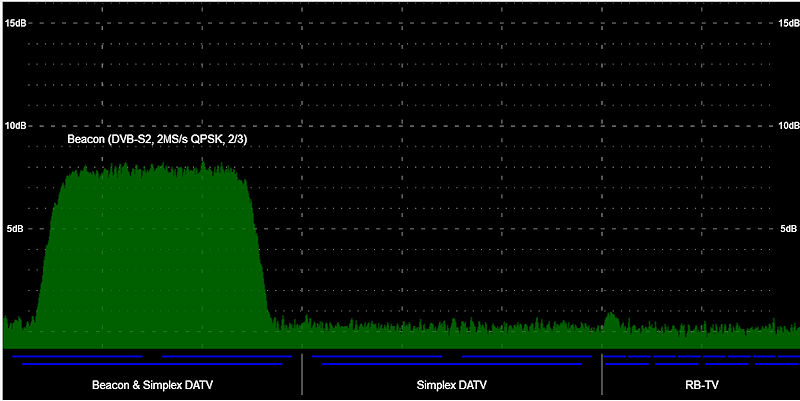

J'ai envoyé un SR de 125 kS/s sur le transponder à bande large et le résultat est encourageant puisque le spectre de mon signal dépasse le bruit de fond de 1dB (1.5dB à SR 66). Il en est de même sur le Web SDR de la BATC ) ci-dessus).


Liens



20200808_Station QO-100 SSB avec un Lime Mini



Auteur: Daniel E, Tres Cantos, Espagne



https://www.crowdsupply.com/lime-micro/limesdr-mini/updates/field-report-limesdr-mini-satellite-ground-station



Acheter un Lime SDR Mini: https://www.crowdsupply.com/lime-micro/limesdr-mini
