MAXCAM

Vraiment compact

Version 1200 MHz

C'est presque un émetteur
pour dent creuse

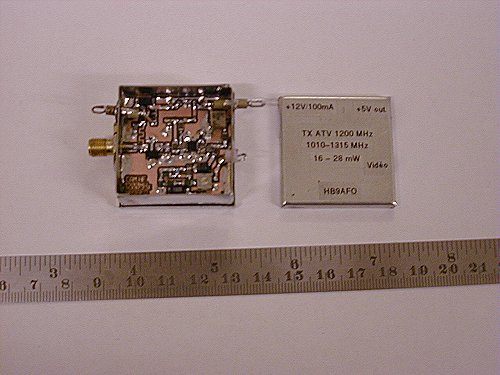

Il tient dans la main

J'ai coupé les côtés du boîtier
pour en abaisser la hauteur

Je viens de terminer la version 1200 MHz de l'émetteur ATV miniature. A part la gamme de fréquence et l'encombrement, il a les mêmes caractéristiques que la version 2400 MHz:

VCO MAX2754 + MMIC GALI-5 + préaccentuation + stabilisation 5V
Gammee de fréquence: de 1010 à 1315 MHz, la totalité de notre bande 23cm est donc couverte.
Puissance de sortie: de 16 mW (1010 MHz) à 28 mW (1315 MHz)
Dimension du print: 35 x 35 mm
Boîtier: 17 x 35 x 35 mm
Alimentation: 12V / 100 mA

ATTENTION:
Ces modules sont encore à l'état de prototype et je ne peux pas fournir un plan
de circuit-imprimé directement utilisable.
Sorry but the PCB is not available!

Version 2400 MHz

Maxcam, c'est la caméra de Max-la-menace ou alors la caméra HF dont l'émetteur est construit autour de l'IC MAX2750 (VCO), au choix. L'émetteur délivre 20 mW de 2200 à 2600 MHz sur une antenne ground plane. La caméra est un module couleur PAL avec 340 lignes de définition. Le tout est alimenté par un batterie de 9 Volts dont la durée de vie est d'environ une demi-journée.

VCO MAX2750 + MMIC GALI-5
Gammee de fréquence: de 2200 à 2600 MHz, la totalité de notre bande des 13cm est donc couverte.
Puissance de sortie: environ 20mW
Dimension du print: 35 x 35 mm
Boîtier: 30 x 35 x 74 mm
Emetteur, Batterie 9V et caméra couleur inclus
Alimentation: 9V / 85mA (TX 57mA, caméra 28mA)

Qu'est-ce qu'il fait le tonton Boris? Il a un drôle de chapeau!...	Ah c'est marrant, je me vois à la télé!	Tonton boris, qu'est-ce que tu fais avec mon bonnet? Je veux bien être sympa mais là tu exagère!
Non mais franchement, de quoi ai-je l'air? Quel emmerdeur ce tonton!	Avant mon bonnet était seyant et voilà maintenant qu'il me fait pencher la tête!	Quoi, je recevrai un élan après l'expérience? Bon alors d'accord!
Bon, maintenant les 5 minutes sont écoulées, j'en ai marre, j'enlève le haut!	Tralalalère, j'ai mon élan!... Et j'ai tout juste une année. C'est moi Max la menace!	Ca c'est mon papy HB9AFO. C'est lui qui a bricolé mon bonnet. Il a fait la même chose avec sa casquette. Si c'est pas malheureux, à son âge ! ...
La caméra-émetteur qui se trouve sous le bonnet et sous la casquette	L'émetteur est tout petit: 35x35 mm. J'ai laissé de l'époxy en guise de support de batterie	L'autre face
Voilà le prototype de l'émetteur: - un VCO MAX2750 - un MMIC GAL-6 - une préaccentuation - une alimentation régulée Le boîtier fait 30 x 35 x 74 mm. Le substrat est du FR4 1.5mm
