Amplificateur avec AGC

(Mentionnée par Henry F4WBG)


C'est un amplificateur qui garde sa sortie constante lorsque son entrée varie de 45 dB. C'est le principe de l'AGC, Automatic Gain Control. Il est basé sur le circuit-intégré AD8367 d'Analog Devices.

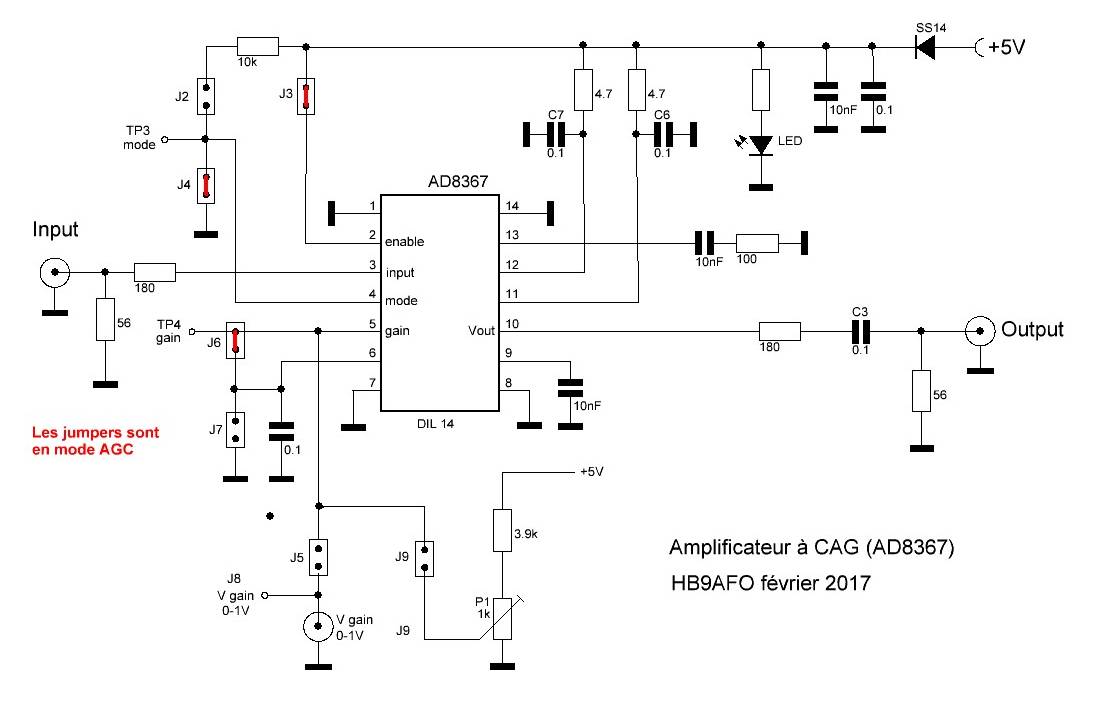

Le relevé du schéma de la carte vendue en Chine (j'ai enlevé le blindage métallique)
(A l'origine, les jumpers J3, J4, J6, J5 et J9 sont fermés)



Data sheet (caractéristiques)





500 MHz, Linear-in-dB VGA with AGC Detector

  • Power supply voltage: + 5V DC (typical current 200mA  30 mA / maximum gain output)
  • The operating frequency: DC-500 MHz, input and output impedance: 50 ohms;
  • The maximum output amplitude: 27dbm (200 ohms)
  • A variable gain range: 46dB (see specific curve curve S21)
  • The control voltage range (0-1VDC), optional internal potentiometer or programmed plus DA.
  • Can be configured and VCA mode AGC mode



Dans cette configuration des cavaliers (jumpers), l'amplificateur fonctionne comme amplificateur avec contrôle automatique de gain (AGC, Automatic Gain Control).




Courbe de transfert

  • En-dessous de -35dBm en entrée, le gain de l'amplificateur est de 20 dB. En-dessus de ce seuil, la sortie reste constante à -15dBm quelle que soit la puissance d'entrée (mesurée jusqu'à +15dBm).


  • La sensibilité est de - 83 dBm à 250 MHz soit 16 µV sur 50 Ohms. C'est le signal minimum en entrée qui donne un signal visible en sortie.


  • Le circuit est linéaire jusqu'à 500 MHz. Après le gain décroît lorsque la fréquence augmente.


  • La consommation est de 30mA sous 5V

On peut configurer la carte au moyen des jumpers (J5 fermé et J9 ouvert) de façon à contrôler le gain de l'amplificateur au moyen d'une tension externe (VCA, Voltage Controlled Amplifier) de 0 à +1Volt à mettre soit sur J8 soit sur la prise SMA "V gain". On peut aussi fixer le gain de l'amplificateur au moyen du potentiomètre P1 (J5 ouvert et J9 fermé)

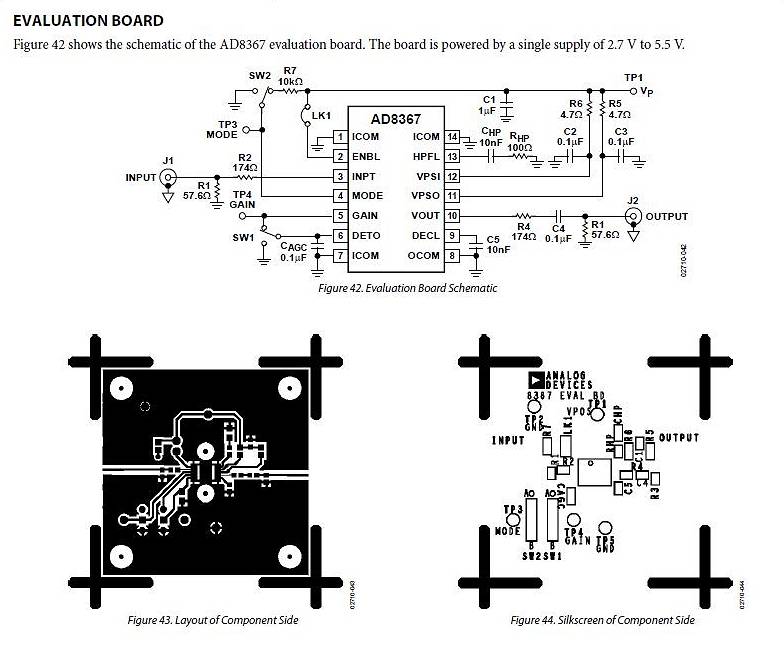

Une carte d'évaluation peut être achetée sur E Bay pour le prix de 14 Euros. Son schéma n'est pas livré et il ne correspond apparemment pas à celui de la carte d'évaluation de la data sheet (le schéma réel est ci-dessus). De plus, le circuit est sous un blindage métallique ce qui empêche d'en relever le schéma.



Michel Vonlanthen HB9AFO
Février 2017
