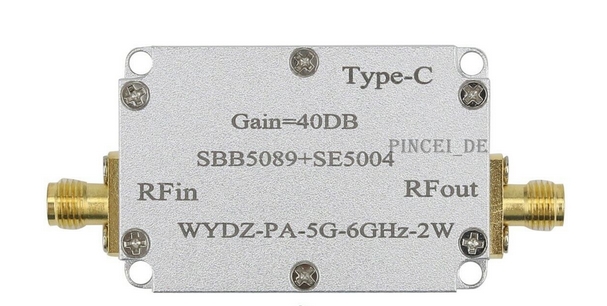

Ampli de puissance de 2 Watts (en théorie...)

A acheter chez: Ebay (25 Euros port compris)

Spécifications:

Fréquence:   5.7 GHz

Puissance:    2 Watts

Gain               40dB

Alimentation: 6V/2A (prise USB-C)

A monter sur radiateur (non fourni)

MMIC: SBB5089 et SE5004

Mesures:

Puissance:       0.6 Watts

Gain                  30 dB  (3mW  - 0.6W)

Alimentation:    5V/1.2 A

Température:   53 degrés

Radiateur:        50 x 34 x 12 mm

TX DATV 5700 MHz, 800mW.
La DATV est générée par un Portsdown sur 361 MHz (5400+361=5761 MHz).

Le MoRFeus fonctionne en mélangeur.

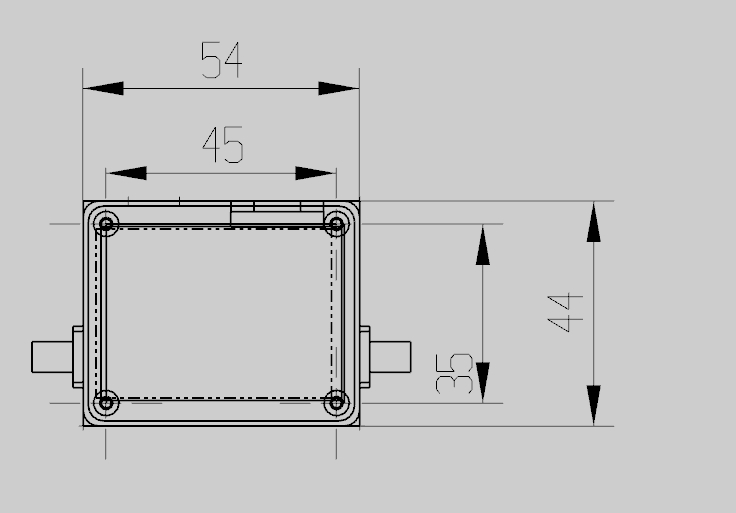

Préampificateur KC9601

Aliexpress: https://fr.aliexpress.com/i/4000241011119.html (50.-)


RF amplificateur à faible bruit

Caractéristiques:

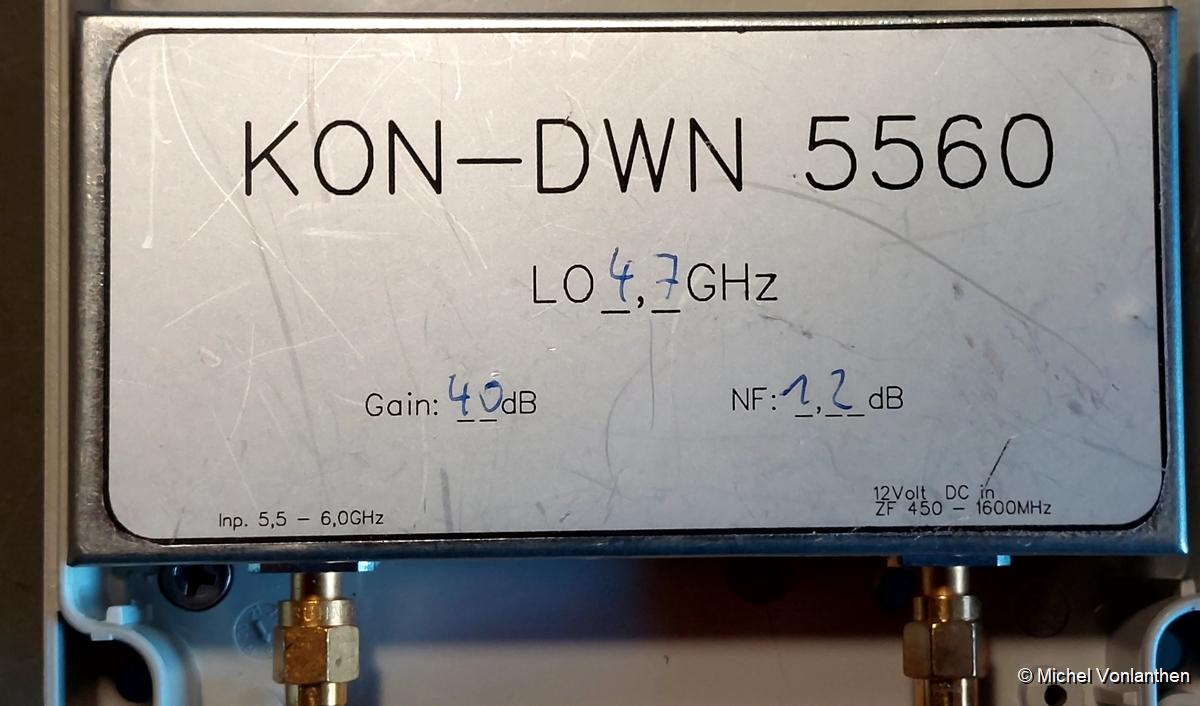

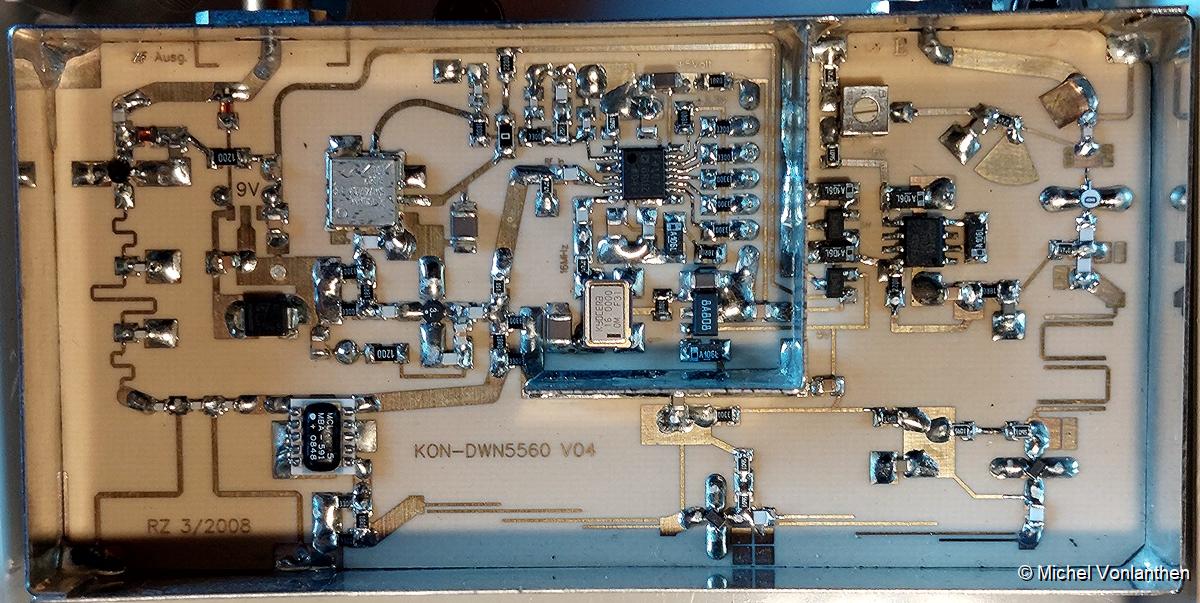

Convertisseur 5.7 GHz de DG0VE

Modèle KON-DWN5560 V04

Input:               5.5 - 6 GHz (5'720 MHz)

output:            450 - 1600 MHz (1020 MHz)

Gain:              40dB

LO:                 4.7GHz stabilisé PLL

NF:                 1.2dB

Alimentation: +12V par la prise de sortie

Archives des produits de DG0VE:

https://web.archive.org/web/20170816115313/https://www.dg0ve.de/produkte.htm

Ampli pour drone

KO, le MMIC semble en C/C (3 A de consommation sous 5V)

Ampli très fragile. MMIC pratiquement impossible à dessouder et ressouder.

MMIC SE5004L-R: commande Mouser.   Data sheet
